„SCREAMIN' EAGLE PRO BIG BORE STAGE 2“ KOMPLEKTAS

J053702019-07-19

BENDROJI INFORMACIJA

Komplekto numeris

29859-04B

Modeliai

Šis komplektas tinka toliau nurodytiems „Twin Cam 88“ (1450 cm3) varikliams, turintiems elektroninę degalų įpurškimo sistemą (EFI):

2001–2006 m. modeliai „Softail“ (išskyrus 2005 m. FLSTFI „15th Anniversary“)
2004–2005 m. modeliai „Dyna“
2002–2006 m. modeliai „Touring“

Reikalingos papildomos dalys ir įrankiai

Norint sumontuoti šį komplektą reikia toliau nurodytų dalių ir įrankių, kuriuos galima įsigyti iš „Harley-Davidson“ prekybos atstovo.

Paskirstymo velenėlio / alkūninio veleno žvaigždžių blokavimo įrankis (HD-42314)
Paskirstymo velenėlio nuėmimo / sumontavimo priemonė (HD-43644)
„Loctite ^® 243“ (mėlynas) 99642-97
Pagrindinės pavaros gaubto tarpinė (žr. dalių katalogą)
Skyriklių komplektas (25938-00)

Tam, kad šis komplektas būtų sumontuotas tinkamai, reikalinga sistema „Digital Technician™“, kurią turi „Harley-Davidson“ prekybos atstovai.

ĮSPĖJIMAS

Vairuotojo ir keleivio saugumas priklauso nuo tinkamo šio rinkinio sumontavimo. Vadovaukitės atitinkamomis techninės priežiūros vadovo procedūromis. Jei patys procedūros atlikti negalite arba neturite tinkamų įrankių, tegu sumontuoja „Harley-Davidson“ pardavėjas. Netinkamai sumontavus šį rinkinį, galima sunkiai arba mirtinai susižaloti. (00333b)

PASTABA

Šiame instrukcijų lape yra pateikta nuorodų į informaciją iš techninės priežiūros vadovo. Norint montuoti jūsų modelio motocikle reikalingas techninės priežiūros vadovas, kurį galima įsigyti iš „Harley-Davidson“ atstovo.

Rinkinio turinys

Žr. Pav 8 , Lent 1 – Pav 10 , Lent 3 .

PASTABA

Ši našumą didinanti dalis, susijusi su varikliu, yra skirta didelės galios ir lenktyninėms transporto priemonėms. Jo negalima parduoti ir naudoti variklinėms transporto priemonėms, važinėjančioms keliais, kuriuose kontroliuojama tarša. Dėl šio komplekto naudojimo gali būti apribota arba panaikinta transporto priemonės ribotoji garantija. Našumą didinančios dalys, susijusios su varikliu, yra skirtos tik patyrusiems motociklininkams.

IŠĖMIMAS

ĮSPĖJIMAS

Kad transporto priemonė nebūtų netyčia užvesta (dėl to galima sunkiai arba mirtinai susižaloti), prieš atlikdami tolesnius veiksmus atjunkite akumuliatoriaus kabelius (pirmiausia neigiamą (–) kabelį). (00307a)

ĮSPĖJIMAS

Pirmiausia atjunkite neigiamą (-) akumuliatoriaus kabelį. Jei teigiamas (+) kabelis liečia žemę ir prijungtas neigiamas (-) kabelis, dėl susidariusių kibirkščių akumuliatorius gali sprogti, dėl to galima sunkiai arba mirtinai susižaloti. (00049a)

1.	„Softail“ ir 2003 m. bei ankstesni modeliai „Touring“:2004–2005 m. modeliai „Dyna“ ir 2004–2006 m. modeliai „Touring“: a. Vadovaudamiesi techninės priežiūros vadove pateiktais nurodymais nuimkite sėdynę. b. Atjunkite akumuliatoriaus laidus. Pirmiausia atjunkite neigiamą (–) laidą. c. Išimkite pagrindinį elektros saugiklį. Žr. techninės priežiūros vadovo skyrių PAGRINDINIO ELEKTROS SAUGIKLIO IŠĖMIMAS.
	PRANEŠIMAS Naudojant cilindrų galvučių tarpines, pateiktas su didelės angos rinkiniu, nebereikia naudoti originalios įrangos (O.E.) sandarinimo žiedų. Nemontuokite dviejų rinkinyje esančių sandarinimo žiedų ant viršutinių cilindrų kaiščių, nes galite rimtai apgadinti variklį. (00484d) ĮSPĖJIMAS Atlikdami degalų sistemos techninę priežiūrą, nerūkykite ir nesukelkite atvirų liepsnų ar kibirkščių. Benzinas yra ypač degus ir labai sprogus, dėl to galima sunkiai arba mirtinai susižaloti. (00330a)
2.	Nuimkite esamas cilindrų galvutes, cilindrus ir stūmoklius. Žr. atitinkamo techninės priežiūros vadovo skyrių VARIKLIS.
3.	Nuimkite pagrindinės grandininės pavaros gaubtą, sankabos diafragmos spyruoklės laikiklį ir diafragmos spyruoklę. Žr. atitinkamo techninės priežiūros vadovo skyrių PAVARA.

MONTAVIMAS

Esamų paskirstymo velenėlių guolių išėmimas

PASTABA

Ir alkūninio veleno, ir pirminės paskirstymo velenėlių žvaigždės flanšiniai varžtai yra specialiai grūdinti, o plokščiosios poveržlės yra specialaus skersmens bei turi šlifuotą paviršių. Dėl to, kai atliekate šį patobulinimą, naudokite tik dalis, įeinančias į paskirstymo velenėlių pavaros laikymo komplektą (25533-99A). Alkūninio veleno žvaigždės ir pirminės paskirstymo velenėlių žvaigždės flanšinių varžtų negalima sukeisti tarpusavyje.

Vadovaudamiesi techninės priežiūros vadove pateiktais nurodymais nuimkite esamus alkūninio veleno žvaigždės ir pirminės paskirstymo velenėlių žvaigždės flanšinius varžtus ir poveržles. Paskirstymo velenėlių pavaros žvaigždės varžtus ir poveržles pašalinkite.
Vadovaudamiesi techninės priežiūros vadove pateiktais nurodymais išimkite esamą paskirstymo velenėlių pavaros žvaigždę.
Išimkite esamus paskirstymo velenėlių guolius ir juos pašalinkite. Žr. atitinkamo techninės priežiūros vadovo skyriaus VARIKLIS, APATINIS AGREGATAS skyrelį (-ius) apie paskirstymo velenėlių atraminės plokštelės išardymą / surinkimą (paskirstymo velenėlis, paskirstymo velenėlio guoliai).

Naujų paskirstymo velenėlių guolių sumontavimas

PRANEŠIMAS

Norėdami centruoti atraminę poveržlę, įsitikinkite, kad sandarinimo žiedas yra sumontuotas reljefiniame griovelyje. Jei atraminė poveržlė nesucentruota, galima pažeisti guolio separatorių ir variklį. (00473d)

PASTABA

Jei veleno su išdrožomis yra išlindę per mažai, kad būtų galima sumontuoti žvaigždę, skyriklio nenaudokite ir pereikite prie veiksmo 1e. Kai guolio vidinis žiedas užeina ant frezuotos srities, nuimkite flanšinį varžtą, poveržlę ir žvaigždę, tada viską sumontuokite naudodami skyriklį. Veiksmą 1e pakartokite, kad vidinį žiedą sumontuotumėte iki galo.

1	Ritininis guolis
2	Sandarinimo žiedas
3	Atraminė poveržlė
4	Guolio vidinis žiedas

Pav 1. Užpakalinio paskirstymo velenėlio ritininio guolio komplektas

1	Techninė šluostė
2	9/16 col. kilpinis veržliaraktis
3	Guolio vidinis žiedas
4	Atraminė poveržlė

Pav 2. Guolio vidinio žiedo sumontavimas (naudojant sandarinamąjį žiedą ir atraminę poveržlę)

Žr. Pav 1 . Sumontuokite užpakalinio paskirstymo velenėlio guolio komplektą ( Pav 10 , Nr. 8) ant užpakalinio paskirstymo velenėlio.
1. Įdėkite sandarinamąjį žiedą į trinties mažinimo griovelį. Griovelis yra ties galu su išdrožomis tarp frezuotos srities ir antrinės paskirstymo velenėlio žvaigždės. Elkitės atsargiai, kad sandarinamojo žiedo nepertemptumėte ar neperplėštumėte. Kadangi šis sandarinamasis žiedas atskirai neparduodamas, norint įsigyti naują, reikės įsigyti visą ritininio guolio komplektą.
2. Atraminę poveržlę užstumkite ant užpakalinio paskirstymo velenėlio, kol ji bus įcentrinta virš sandarinamojo žiedo, esančio trinties mažinimo padėtyje.
3. Guolio vidinį žiedą užstumkite ant užpakalinio paskirstymo velenėlio, kol įvyks kontaktas su frezuotos srities petimi.
4. Sumontuokite pirminės paskirstymo velenėlių žvaigždės skyriklį ir žvaigždę ant paskirstymo velenėlio, tada pritvirtinkite naudodami storesnę plokščiąją poveržlę ir ilgą flanšinį varžtą.
5. Žr. Pav 2 . Ant paskirstymo velenėlio užvyniokite techninę šluostę (1), kad galėtumėte velenėlį tvirtai suimti ir ranką apsaugotumėte nuo aštrių žvaigždės briaunų. Naudodami 9/16 col. kilpinį veržliaraktį (2) pasukite flanšinį varžtą pagal laikrodžio rodyklę. Guolio vidinis žiedas (3) visiškai sumontuotas yra tada, kai jis tvirtai liečiasi su atramine poveržle (4).
6. Patikrinkite, ar atraminė poveržlė užfiksuota atitinkamoje vietoje ir jos neįmanoma pasukti . Jei reikia, veleną įdėkite į spaustuvus (su žalvariniais žiočių įdėklais) ir flanšinį varžtą priveržkite labiau, kol pasieksite pageidaujamą rezultatą.
7. Išimkite flanšinį varžtą, plokščiąją poveržlę, žvaigždę ir skyriklį.

PASTABA

Atminkite: priekinio ir užpakalinio paskirstymo velenėlio guolių sukeisti vietomis negalima. Užpakaliniam paskirstymo velenėliui naudojamas ritininis guolis, o priekiniam paskirstymo velenėliui – rutulinis guolis. Žr. Pav 3 .

Guolio prigludimas gali būti įvairus – lengvai užpresuojamas arba šiek tiek laisvas. Jei reikia, prieš montuodami nuvalykite guolio išorinį skersmenį ir užtepkite „Loctite 243“ (mėlyno), tačiau tai darykite atsargiai, kad medžiagos nepatektų ant ritinėlių arba guolio vidinio skersmens.

Naujus paskirstymo velenėlius sumontuokite į paskirstymo velenėlių atraminę plokštelę:
1. Žr. Pav 4 . Susiraskite paskirstymo velenėlio nuėmimo / sumontavimo priemonę (HD-43644).
2. Antrinės paskirstymo velenėlių grandinės pusę nukreipę į viršų, paskirstymo velenėlių atraminę plokštelę padėkite ant atraminio bloko, kad guolių išoriniai žiedai būtų tinkamai atremti. Atkreipkite dėmesį: vienas atraminio bloko kraštas yra su specialiu kontūru, pritaikytu grandinės kreiptuvų blokeliams, įlietiems į atraminę plokštelę.
3. Naująjį guolį įcentrinkite virš guolio kanalo; pusė su raidėmis turi būti nukreipta aukštyn. Guolio spraustuko kreipiamąjį veleną per guolį įstumkite į atraminio bloko angą.
4. Žr. Pav 5 . Guolio spraustuką įcentrinkite po preso plunžeriu. Spraustuką presu spauskite tol, kol guolis tvirtai susilies su atraminės angos dugnu paskirstymo velenėlio atraminėje plokštelėje. Vėl atlikdami veiksmus nuo 2a iki 2c sumontuokite antrąjį guolį.
Ant guolių laikymo plokštelės keturių sraigtų sriegių užtepkite „Loctite 243“ (mėlyno).
Naudodami „T20 Torx ^® “ galvutę pritvirtinkite laikymo plokštelę prie paskirstymo velenėlių atraminės plokštelės.
Sraigtus kryžmine tvarka priveržkite iki 20–30 col.-svar. (2,3–3,4 Nm). Patikrinkite, ar laikymo plokštelės anga tinkamai suvesta su antrinės paskirstymo velenėlių grandinės teptuvu.

1	Užpakalinio paskirstymo velenėlio ritininis guolis
2	Priekinio paskirstymo velenėlio rutulinis guolis

Pav 3. Paskirstymo velenėlių guoliai

1	Atraminis blokas
2	Guolio kreiptuvas / spraustukas
3	Paskirstymo velenėlių spraustukas

Pav 4. Paskirstymo velenėlio nuėmimo / sumontavimo priemonė

1	Guolio kreiptuvas / spraustukas
2	Guoliai
3	Atraminis blokas

Pav 5. Guolių presavimas į paskirstymo velenėlių atraminę plokštelę

Paskirstymo velenėlių sumontavimas

Įdėkite paskirstymo velenėlius į paskirstymo velenėlių guolius.

Paskirstymo velenėlių atraminę plokštelę vėl uždėkite ant atraminio bloko (jei ji buvo nuimta). Montuojant paskirstymo velenėlius blokas tinkamai atremia guolių vidinius žiedus.

Žr. Pav 6. Suveskite antrinių paskirstymo velenėlių žvaigždžių žymimąsias duobutes (ant motociklo išorėn nukreiptų paviršių). Spalviniu žymikliu atsargiai pažymėkite žymimųjų duobučių vietas ant žvaigždžių dantų pusės, nukreiptos motociklo vidun. Šių žymų reikia tam, kad galėtumėte nustatyti tinkamą paskirstymo velenėlių padėtį, kai presuosite juos į guolius.

1	Žymimosios duobutės
2	Priekinis paskirstymo velenėlis
3	Užpakalinis paskirstymo velenėlis

Pav 6. Žymimųjų duobučių, esančių ant paskirstymo velenėlių žvaigždžių dantų, suvedimas

Ant priekinio ir užpakalinio paskirstymo velenėlių žvaigždžių uždėkite antrinę paskirstymo velenėlių grandinę. Tam, kad išlaikytumėte originalią grandinės sukimosi kryptį, įsitikinkite, kad spalvinė žyma, kurią uždėjote išardydami, sumontuojant yra nukreipta į kitą pusę, nei paskirstymo velenėlių atraminė plokštelė.

Paskirstymo velenėlius nustatykite taip, kad jie būtų ties priešingais grandinės galais, tada patikrinkite, ar spalvinės žymos ant žvaigždžių dantų pusės, nukreiptos motociklo vidun, vis dar yra tinkamai suvestos.

Palaikydami paskirstymo velenėlių padėtį grandinėje taip, kad spalvinės žymos liktų deramai suvestos, jų galus su žvaigždėmis įstatykite į guolius.

PASTABA

Atlikdami presavimo procedūrą paskirstymo velenėlių jokiu būdu nesukeiskite vietomis. Užpakalinis paskirstymo velenėlis, kurį galima atpažinti pagal galą su išdrožomis, turi eiti per rutulinį guolį, esantį paskirstymo velenėlių atraminės plokštelės užpakalinėje dalyje.

Paskirstymo velenėlio spraustuko gaubtelį uždėkite tik ant priekinio paskirstymo velenėlio galo.

PRANEŠIMAS

Atlikdami presavimo procedūrą įtempiklio lizdą laikykite atokiau nuo grandinės, kad nepažeistumėte įtempiklio bloko. (00474b)

Įcentrinkite priekinio paskirstymo velenėlio galą po presu ir lėtai presuokite spraustuką, kad tik pradėtumėte stumti priekinį paskirstymo velenėlį į guolio vidinį skersmenį.

PRANEŠIMAS

Įsitikinkite, kad atliekant presavimo procedūrą galinis kumštelinis velenas sulygiuotas. Netinkamai sulygiavus, vidinis guolio žiedas gali stabdyti guolio rutulius ir pažeisti guolį. (00475b)

Presu lėtai spauskite spraustuką ant priekinio paskirstymo velenėlio, tuo pat metu atitinkamai judindami užpakalinį paskirstymo velenėlį, kad ant jo esantis guolio vidinis žiedas įsmuktų tarp guolio ritinėlių.

10.

Kai užpakalinio paskirstymo velenėlio guolio vidinis žiedas pradeda eiti į ritininį guolį, presuokite spraustuką toliau, kol priekinis paskirstymo velenėlis bus įstatytas iki galo. Jei reikia, pirštais toliau spauskite užpakalinio paskirstymo velenėlio viršų, kad visas mechanizmas liktų tiesus, o guolio vidinis žiedas tinkamai judėtų į galutinę padėtį ritininiame guolyje.

11.

Kai sumontuojate naujus paskirstymo velenėlius, patikrinkite, ar jų tarpusavio kampas yra tinkamas, tam naudodami liniuotę palei žymimąsias duobutes, kaip nurodyta techninės priežiūros vadove.

12.

Į griovelį, esantį priekinio paskirstymo velenėlio gale, sumontuokite į komplektą įeinantį fiksavimo žiedą.

PASTABA

Patikrinkite paskirstymo velenėlių adatinius guolius karteryje ir, jei reikia, pakeiskite.

Pakeiskite sandarinamąjį žiedą tarp alyvos siurblio ir paskirstymo velenėlių plokštelės ( Pav 10 , Nr. 2) ir sandarinamąjį žiedą tarp paskirstymo velenėlių plokštelės bei karterio ( Pav 10 , Nr. 6).

Paskirstymo velenėlių atraminės plokštelės sumontavimas

Vadovaudamiesi nurodymais, pateiktais atitinkamo techninės priežiūros vadovo skyriaus VARIKLIS, APATINIS AGREGATAS skyrelyje apie paskirstymo velenėlių atraminės plokštelės išardymą / surinkimą, sumontuokite paskirstymo velenėlių plokštelę.

Užpakalinio paskirstymo velenėlio žvaigždės, alkūninio veleno žvaigždės ir pirminės paskirstymo velenėlių grandinės sumontavimas

1.	Ant užpakalinio paskirstymo velenėlio išdrožų užtepkite ploną sluoksnį švarios H-D 20W50 variklinės alyvos.
2.	Ant užpakalinio paskirstymo velenėlio uždėkite žvaigždę su išdrožomis. Žr. atitinkamo techninės priežiūros vadovo skyriaus VARIKLIS, APATINIS AGREGATAS skyrelį (-ius) apie paskirstymo velenėlių atraminės plokštelės išardymą / surinkimą (paskirstymo velenėlis, paskirstymo velenėlių guoliai). Vietoje skyriklių, nurodytų techninės priežiūros vadove, naudokite į komplektą įeinančius skyriklius. PASTABA Patikrinkite alkūninio veleno žvaigždės ir pirminės paskirstymo velenėlių žvaigždės žymimųjų duobučių suvedimą, kaip tai nurodyta techninės priežiūros vadove. Patikrinkite, ar gerai suvesti alkūninio veleno žvaigždės ir pirminės paskirstymo velenėlių žvaigždės paviršiai. Reguliuoti paviršių suvedimą žingsniais po 0,01 col. galite naudodami į komplektą įeinančius skyriklius.
3.	Žr. Pav 10. Naudokite į komplektą įeinančius paskirstymo velenėlių pavaros žvaigždės flanšinį varžtą (13), poveržlę (12), alkūninio veleno flanšinį varžtą (11) ir plokščiąją poveržlę (10).
	ĮSPĖJIMAS Patepkite fiksavimo klijais „Threadlocker“, kad išlaikytumėte apkabos apkrovą, veikiančią jungės varžtą. Atsilaisvinus jungės varžtui variklis gali sugesti, dėl to galima mirtinai arba sunkiai susižaloti. (00476c)
4.	Naujuosius flanšinius varžtus ir poveržles sumontuokite taip: a. Patikrinkite, ar sriegiai švarūs ir ar ant jų nėra alyvos, tada užtepkite „Loctite Primer 7649“. b. Ant flanšinių varžtų sriegių užtepkite „Loctite ^® 262“ (raudono, 94759-99). c. Ant plokščiųjų poveržlių abiejų pusių užtepkite ploną sluoksnį švarios H-D 20W50 variklinės alyvos. d. Flanšinį varžtą su plokščiąja poveržle pradėkite sukti į alkūninio veleno galą, kad pritvirtintumėte alkūninio veleno žvaigždę. e. Flanšinį varžtą su plokščiąja poveržle pradėkite sukti į paskirstymo velenėlio galą, kad pritvirtintumėte paskirstymo velenėlių pirminę žvaigždę. f. Žr. Pav 7 . Tarp alkūninio veleno žvaigždės ir paskirstymo velenėlių pirminės žvaigždės įdėkite paskirstymo velenėlio / alkūninio veleno žvaigždžių blokavimo įrankį (HD-42314), kad išvengtumėte sukimosi. Kad kryptis būtų teisinga, ant įrankio rankenos yra įspausti užrašai „Cam“ (paskirstymo velenėlis) ir „Crank“ (alkūninis velenas). g. Alkūninio veleno žvaigždės ir pirminės paskirstymo velenėlių žvaigždės flanšinius varžtus priveržkite iki 15 pėd.-svar. (20,3 Nm). h. Atlaisvinkite abu flanšinius varžtus per vieną apsisukimą. i. Alkūninio veleno flanšinį varžtą priveržkite iki galutinio momento – 24 pėd.-svar. (32,5 Nm). j. Paskirstymo velenėlių pirminės žvaigždės flanšinį varžtą priveržkite iki galutinio momento – 34 pėd.-svar. (46,0 Nm). k. Nuimkite žvaigždžių blokavimo įrankį ir, vadovaudamiesi techninės priežiūros vadove pateiktais nurodymais, atleiskite paskirstymo velenėlių pirminės pavaros grandinės tempiklį.
5.	Vadovaudamiesi nurodymais, pateiktais atitinkamo techninės priežiūros vadovo skyriaus VARIKLIS, APATINIS AGREGATAS skyrelyje apie paskirstymo velenėlių atraminės plokštelės išardymą / surinkimą, sumontuokite paskirstymo velenėlių dangtelį. PASTABA Vėl uždėkite paskirstymo velenėlių dangtelio tarpinę ( Pav 10 , Nr. 3).

Pav 7. Paskirstymo velenėlio / alkūninio veleno žvaigždžių blokavimo įrankis

Sumontuokite variklio komponentus

Sumontuokite į komplektą įeinančius stūmoklius, cilindrus ir cilindrų galvutes. Žr. atitinkamo techninės priežiūros vadovo skyrių VARIKLIS.
Sumontuokite diafragmos spyruoklės laikiklį, sankabos diafragmos spyruoklę ( Lent 2 , Nr. 15), grandinę ir pagrindinės grandininės pavaros korpusą. Žr. atitinkamo techninės priežiūros vadovo skyrių PAVARA.

Didelio našumo oro valytuvo sumontavimas

Žr. kartu su oro valytuvo komplektu (29440-99D) pateiktus nurodymus, surašytus instrukcijų lape Nr. J04163.

Galutinis surinkimas

ĮSPĖJIMAS

Pirmiausia prijunkite teigiamą (+) akumuliatoriaus kabelį. Jei teigiamas (+) kabelis liečia žemę ir prijungtas neigiamas (-) kabelis, dėl susidariusių kibirkščių akumuliatorius gali sprogti, dėl to galima sunkiai arba mirtinai susižaloti. (00068a)

	ĮSPĖJIMAS Uždėję sėdynę, patraukite ją į viršų, kad įsitikintumėte, jog ji gerai pritvirtinta. Važiuojant blogai pritvirtinta sėdynė gali pasislinkti, todėl galite nesuvaldyti transporto priemonės ir sunkiai arba mirtinai susižaloti. (00070b)
1.	„Softail“, 2003 m. ir ankstesni modeliai „Dyna“, 2003 m. ir ankstesni modeliai „Touring“:2004–2005 m. modeliai „Dyna“ ir 2004–2006 m. modeliai „Touring“: a. Prijunkite akumuliatoriaus laidus. Pirmiausia prijunkite teigiamą (+) laidą. b. Vadovaudamiesi techninės priežiūros vadove pateiktais nurodymais sumontuokite sėdynę. c. Sumontuokite pagrindinį elektros saugiklį. Žr. techninės priežiūros vadovo skyrių PAGRINDINIO ELEKTROS SAUGIKLIO MONTAVIMAS.

ECM kalibravimas iš naujo

PRANEŠIMAS

Montuojant šį rinkinį reikia iš naujo sukalibruoti ECM. Tinkamai iš naujo nesukalibravus ECM, galima rimtai sugadinti variklį. (00399b)

„Harley-Davidson“ prekybos atstovo sistema „Digital Technician™“ atsisiųskite naujus ECM kalibravimo duomenis.

DALYS, REIKALINGOS UŽDUOČIAI ATLIKTI

Pav 8. Dalys, reikalingos užduočiai atlikti „Screamin' Eagle Pro Big Bore Stage 2“ komplektas

Lent 1. Dalys, reikalingos užduočiai atlikti „Screamin' Eagle Pro Big Bore Stage 2“ komplektas

Elementas	Aprašymas (kiekis)	Dalies numeris	Elementas	Aprašymas (kiekis)	Dalies numeris
1	Cilindro blokas (juodas) (2)	16548-99A	6	Galvutės tarpinė (2)	16787-99A
2	Stūmoklis (2)	Atskirai neparduodama	7	Cilindro korpuso plokštės kaištelio žiedinis tarpiklis (2)	11273
3	Stūmoklio žiedų komplektas (2)	21918-99	8	Žiedinis tarpiklis – cilindro įvorė (2)	11256
4	Stūmoklio pirštas (2)	22132-99	--	Stūmoklių komplektas (į komplektą įeina 2–5 dalys)	22851-99A
5	Stūmoklio piršto fiksavimo žiedas (4)	22097-99	Pastaba. Žiedinio tarpiklio (7 dalis) nemontuokite ant viršutinių cilindrų kaištelių.

Pav 9. Dalys, reikalingos užduočiai atlikti „Screamin' Eagle Big Bore Stage 1“ komplektas

Lent 2. Dalys, reikalingos užduočiai atlikti „Screamin' Eagle Big Bore Stage 2“ komplektas

Elementas	Aprašymas (kiekis)	Dalies numeris	Elementas	Aprašymas (kiekis)	Dalies numeris
1	Svirčių dangtelio pagrindo tarpinė (2)	16719-99A	10	Kameros blokas (2)	26500002
2	Tarpinė – svirčių dangtelio viršus (2)	17386-99A	11	Oro valytuvo komplektas (nepavaizduotas)	29440-99C
3	Tarpinė – kėliklio dangtelis (2)	18635-99B	12	Išmetimo sandariklis (nepavaizduotas)	17048-98
4	Žiedinis tarpiklis – viršutinis strypų dangtelis (4)	11132	13	EFI įsiurbimo sandariklis (2) (nepavaizduotas)	26995-86B
5	Žiedinis tarpiklis – apatinis strypų dangtelis (4)	11145	14	Vožtuvų sandariklių komplektas (nepavaizduotas)	18004-86
6	Žiedinis tarpiklis – viršutinis strypų dangtelis (4)	11293	15	Sankabos diafragmos spyruoklė (nepavaizduota)	37951-98
7	Žiedinis tarpiklis – svirčių atrama (2)	11270	--	Alsuoklio bloko komplektas (į komplektą įeina 8–10 dalys)	17025-03A
8	Varžtas (4)	4400
9	Alsuoklio blokas	17025-03A

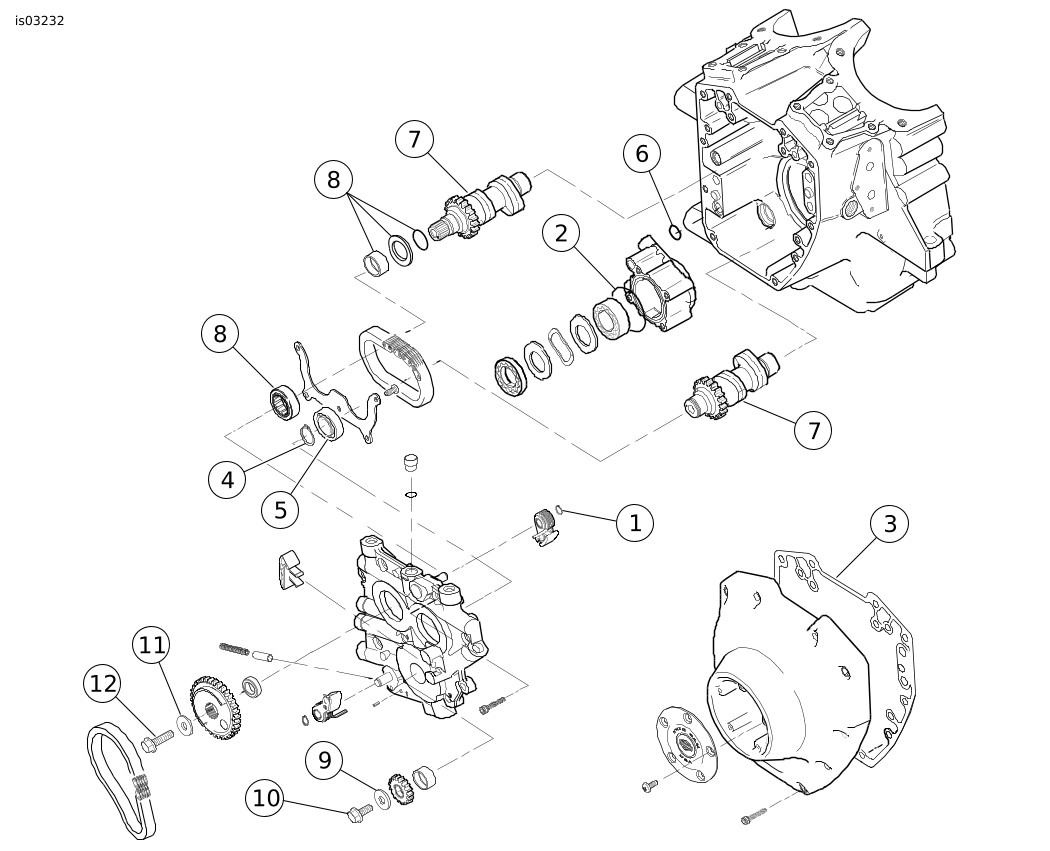

Pav 10. Dalys, reikalingos užduočiai atlikti „Screamin' Eagle Pro Big Bore Stage 2“ komplektas

Lent 3. Dalys, reikalingos užduočiai atlikti „Screamin' Eagle Pro Big Bore Stage 2“ komplektas

Elementas	Aprašymas (kiekis)	Dalies numeris	Elementas	Aprašymas (kiekis)	Dalies numeris
1	Fiksavimo žiedas (2)	11031	8	Užpakalinio paskirstymo velenėlio ritininio guolio komplektas	8983
2	Sandarinamasis žiedas tarp alyvos siurblio ir paskirstymo velenėlių plokštelės	11286	9	Poveržlė (alkūninis velenas) (2)	Atskirai neparduodama
3	Tarpiklis, kumštelio dangtelis	25244-99A	10	Flanšinis tvirtinimo sraigtas (alkūninis velenas) (2)	Atskirai neparduodama
4	Paskirstymo velenėlio fiksavimo žiedas	11494	11	Poveržlė (užpakalinis paskirstymo velenėlis)	6294
5	Priekinio paskirstymo velenėlio rutulinis guolis	8990A	12	Flanšinis tvirtinimo sraigtas (užpakalinis paskirstymo velenėlis)	996
6	Sandarinamasis žiedas tarp paskirstymo velenėlių plokštelės ir karterio (2)	11301	13	„Loctite 262“ (raudonas), 0,5 ml pakuotė (nepavaizduota)	Atskirai neparduodama
7	Paskirstymo velenėlių komplektas (į komplektą įeina priekinis ir užpakalinis)	25937-99B	Pastabos: 9 ir 10 dalys įeina tik į paskirstymo velenėlių pavaros laikymo komplektą Nr. 25533-99A. „Loctite“ (13) galima įsigyti tik 6 ml tūbelėmis, dalies Nr. 94759-99.
