SCREAMIN' EAGLE PRO BIG BORE NIVÅ 2-SETT
J053702019-07-19
GENERELT
Settnummer
29859-04B
Modeller
Dette settet passer følgende Twin Cam 88 (1450 cc)-motorer utstyrt med elektronisk innsprøytning (EFI):
  • 2001-2006 Softail-modeller (bortsett fra 2005 FLSTFI 15th Anniversary)
  • 2004-05 Dyna-modeller
  • 2002-2006 Touring-modeller
Ekstra deler og verktøy kreves
Dette settet krever separat kjøp av følgende deler, som er tilgjengelige fra Harley-Davidson-forhandlere:
  • Tannhjullåseverktøy for kamaksel/veivaksel (HD-42314)
  • Verktøy for montering/demontering av kamaksel (HD-43644)
  • Loctite ® 243 (blå) 99642-97
  • Primærdekselpakning (se delekatalogen)
  • Avstandsstykke (25938-00)
Riktig montering av dette settet krever at du bruker Digital Technician™ hos en Harley-Davidson-forhandler.
ADVARSEL
Føreren og passasjerens sikkerhet avhenger av korrekt montering av dette settet. Bruk de passende prosedyrene i servicehåndboken. Hvis du ikke er i stand til å utføre prosedyren eller ikke har de nødvendige verktøyene, bør du få en Harley-Davidson-forhandler til å utføre monteringen. Feilaktig montering av dette settet kan utgjøre en fare for liv og helse. (00333b)
MERK
Dette instruksjonsarket viser til informasjon i servicehåndboken. Det er nødvendig med en servicehåndbok for motorsykkelmodellen din for denne monteringen, som er tilgjengelig fra en Harley-Davidson-forhandler.
Settets innhold
Se Figur 8 , Tabell 1 til Figur 10 , Tabell 3 .
MERK
Denne motorrelaterte ytelsesdelen er ment for sykler som brukes til racing og er ikke tillatt for salg eller bruk med utslippskontrollerte motorsykler. Dette settet kan redusere eller ugyldiggjøre garantien. Motorrelaterte ytelsesdeler er kun ment for erfarne førere.
DEMONTERING
ADVARSEL
Hvis du vil forhindre tilfeldig oppstart av kjøretøyet, noe som kan utgjøre en fare for liv og helse, kobler du fra batterikablene (den negative (-) kabelen først) før du fortsetter. (00307a)
ADVARSEL
Kople fra den negative (-) batterikabelen først. Hvis den positive (+) kabelen skulle berøre jord når den negative (-) kabelen er tilkoplet, kan gnistene føre til at batteriet eksploderer, noe som kan sette liv og helse på spill. (00049a)
1. Touring-modeller fra 2003 eller tidligere og Softail:2004-05 Dyna- og 2004-2006 Touring-modeller:
a. Fjern setet i henhold til instruksjonene i servicehåndboken.
b. Koble fra batterikablene, minuspolen først.
c. Fjern maksisikringen. Se under FJERNING AV MAKSISIKRING i servicehåndboken.
MERK
Toppakninger som medfølger i Big Bore-settet fjerner behovet for originalt utstyr (O.E.). O-ringer. Ikke monter de to O-ringene fra settet på de øvre sylindertappene, ellers kan det føre til alvorlig skade på motoren. (00484d)
ADVARSEL
Røyking og all bruk av åpen ild eller gnister er forbudt når du skal utføre service på drivstoffsystemet. Bensin er ekstremt brannfarlig og svært eksplosiv, noe som kan sette liv og helse på spill. (00330a)
2. Fjern eksisterende sylinderhoder, sylindre og stempler. Se under MOTOR i servicehåndboken.
3. Fjern det eksisterende primærkjedekassedekselet, clutchmembranfjærholderen og membranfjæren. Se under DREV i servicehåndboken
MONTERING
Fjern eksisterende kamlaksellagre
MERK
Tannhjulflensboltene til både veivakselen og den primære kamakselen er spesielt herdet, mens de flate skivene har en spesiell diameter og børstet overflate. Derfor må du bare bruke delene som er med i settet for festing av kamakseltannhjulet (25533-99A) når du utfører denne oppgraderingen. Tannhjulflensboltene til veivakselen og den primære kamakselen må ikke forveksles.
  1. Fjern eksisterende tannhjulflensbolter for veivakselen og den primære kamakselen og skivene i henhold til instruksjonene i servicehåndboken. Fjern tannhjulflensboltene og skivene til kamakselen.
  2. Fjern de eksisterende kamakseltannhjulene i henhold til instruksjonene i servicehåndboken.
  3. Fjern og kast de eksisterende kamaksellagrene. Se under MOTOR, NEDRE kamakselstøtteplate, demontering/montering (kamaksel, kamaksellagre) i servicehåndboken.
Monter de nye kamaksellagrene
MERK
Sørg for at O-ringen er montert i utsparingssporet for å sikre at trykkskiven er sentrert. Hvis trykkskiven ikke er sentrert, kan det føre til skade på lagerholderen og motoren. (00473d)
MERK
Hvis ikke det er nok av det riflede staget til å montere tannhjulet, kan du droppe skiven og gå videre til steg 1e. Når lageret er ført inn på det maskinbehandlede området, fjerner du flensbolten, skiven og tannhjulet, og monterer med avstandsstykket. Gjenta steg 1e for å montere innsiden av lageret.
1Rullelager
2O-ring
3Trustlager
4Indre ring
Figur 1. Sett for bakre kamakselrullelager
1Verktstedfille
2Fastnøkkel, 9/16 tommer
3Indre ring
4Trustlager
Figur 2. Monter lagerets indre ring (med O-ring og skive)
  1. Se Figur 1 . Monter bakre kamakselrullelager ( Figur 10 , del 8) på den bakre kamakselen.
    1. Monter O-ringen i fordypningen. Fordypningen er på den riflede enden mellom det maskinbehandlede området og det sekundære kamakseltannhjulet. Vær forsiktig så ikke du strekker eller ødelegger O-ringen. Siden O-ringen ikke selges separat, må man kjøpe et nytt rullelagersett hvis den blir ødelagt.
    2. Trekk trustlageret nedover den bakre kamakselen til det er sentrert over O-ringen.
    3. Trekk lagerets indre ring nedover den bakre kamakselen til det oppnås kontakt med skulderen på det maskinbearbeidede området.
    4. Monter avstandsstykket og tannhjulet på kamakselen, og fest med den tykkeste flate skiven og den lange flensbolten.
    5. Se Figur 2 . Bruk en verkstedfille (1) rundt kamakselen for å få et fast grep og for å beskytte hendene mot de skarpe endene på tannhjulet. Bruk en fastnøkkel på 9/16 tommer (2) til å vri flensbolten med klokken. Den indre ringen på lageret (3) er plassert riktig når den er i kontakt med trustlageret (4).
    6. Sjekk at trustlageret er låst på plass og ikke kan roteres . Hvis det er nødvendig, monterer du skaftet med messingfestene og strammer flensbolten ytterligere til du oppnår ønsket resultat.
    7. Fjern flensbolten, den flate skiven, tannhjulet og avstandsstykket.
    2. MERK
    Vær oppmerksom på at fremre og bakre kamaksellager ikke må forveksles. Den bakre kamakselen bruker et rullelager, mens den fremre kamakselen bruker et kulelager. Se Figur 3 .
    Lageret kan måtte presses lett på, eller det kan være løst. Hvis det er nødvendig, kan du rengjøre lageret og påføre Loctite 243 (blå) før monteringen, men vær forsiktig for å unngå å få stoffet på rullene eller andre steder det ikke skal.
  2. Monter de nye kamaksellagrene i kamakselstøtteplaten i henhold til følgende:
    1. Se Figur 4 . Skaff deg verktøyet for montering/demontering av kamaksel (HD-43644).
    2. Med den sekundære kamakselkjeden oppover plasserer du kamakselstøtteplaten på støtteblokken, slik at de ytre ringene på lagrene får skikkelig støtte. Merk deg at det ene hjørnet av støtteblokken har konturer for å passe kjedeføringsblokkene foran på støtteplaten.
    3. Sentrer det nye lageret over staget det skal monteres på med bokstavene opp. Før pilotstaget til lagerverktøyet gjennom lageret inn i hullet i støtteblokken.
    4. Se Figur 5 . Sentrer lagerverktøyet i presseverktøyet. Trykk på lagerverktøyet til lageret får kontakt med godset i kamakselstøtteplaten. Gjenta steg 2a til 2c for å montere det andre lageret.
  3. Påfør Loctite 243 (blå) på gjengene på de fire skruene til lagermonteringsplaten.
  4. Bruk en T20 Torx ® -skrutrekker til å feste lagermonteringsplaten til kamakselstøtteplaten.
  5. Stram til skruene med (2,3-3,4 Nm) i kryssmønster. Kontroller at hullet i monteringsplaten er riktig innrettet i forhold til oljehullet til det sekundære kamakselkjedet.
1Rullelager, bakre kamaksel
2Kulelager, fremre kamaksel
Figur 3. Kamaksellagre

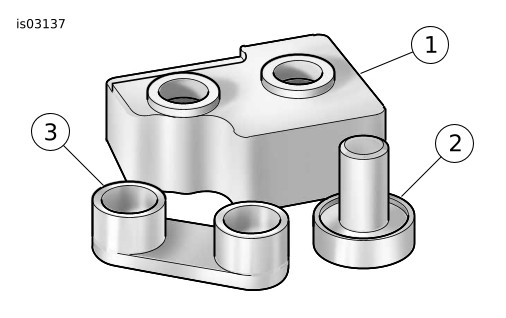

1Støtteblokk
2Lager/pilotverktøy
3Kamakselverktøy
Figur 4. Verktøy for montering/demontering av kamaksel
1Lager/pilotverktøy
2Lager
3Støtteblokk
Figur 5. Press lagrene inn i kamakselstøtteplaten
Monter kamakslene
1. Før kamakslene inn i kamaksellagrene.
2. Plasser kamakselstøtteplaten tilbake på støtteblokken, hvis du har fjernet den. Blokken støtter de indre lagerringene når kamakslene monteres.
3. Se Figur 6. Rett inn merkene på tennene på de sekundære kamakseltannhjulene (ytre). Bruk en fargepenn og marker merkene på innsiden av tannhjultennene. Disse merkene er nødvendige for å få korrekt innretting av kamakslene når de presses inn i lagrene.
1Merker
2Fremre kamaksel
3Bakre kamaksel
Figur 6. Rett inn merkene på tennene på kamakseltannhjulene
4. Plasser det sekundære kamakselkjedet rundt tannhjulene på både fremre og bakre kamaksel. For å opprettholde den opprinnelige rotasjonsretningen, må du kontrollere at det fargede merket som ble plassert på kjedet under demonteringen vender motsatt retning av kamakselstøtteplaten under monteringen.
5. Rett inn kamakslene slik at de er plassert på motsatte sider av kjedet, og kontroller at de fargede merkene plassert på innsiden av tannhjultennene fremdeles er innrettet på riktig måte.
6. Oppretthold posisjonen til kamakslene på kjedet med de fargede merkene innrettet, og plasser tannhjulendene av kamakslene i lagrene.
MERK
Forsikre deg om at du ikke forveksler kamakslene i løpet av monteringen. Den bakre kamakselen, som kan identifiseres ved at den har riflet skaft, skal inn i rullelageret bakerst på kamakselstøtteplaten.
7. Plasser koppen på kamakselverktøyet kun over enden av den fremre kamakselen.
MERK
Hold strammerskoen klar av kjedet ved utføring av pressprosedyren, da den skade strammerenheten. (00474b)
8. Sentrer enden av den fremre kamakselen under presseverktøyet og legg sakte på mer trykk for å føre kamakselen inn i lageret.
MERK
Påse at bakre kamaksel er riktig justert ved utføring av pressprosedyren. Feiljustering kan føre til at den indre kransen griper lagerrullene, hvilket kan påføre skade på lagrene. (00475b)
9. Legg sakte mer trykk på fremre kamaksel samtidig som du lirker den bakre kamakselen etter behov for å styre den indre lagerringen mellom lagerrullene.
10. Når den indre ringen på den bakre kamakselen er plassert i rullelageret, legger du på trykk til den fremre kamakselen er helt på plass. Om nødvendig kan du presse med fingeren øverst på den bakre kamakselen for å hjelpe den indre ringen med å bevege seg til korrekt posisjon i rullelageret.
11. Etter monteringen av de nye kamakslene, må du kontrollere kam-til-kam-timingen langs merkene som beskrevet i servicehåndboken.
12. Monter festeringen fra settet i fordypningen ved enden av fremre kamaksel.
MERK
Undersøk kamaksellagrene i veivhuset og erstatt dem om nødvendig.
Erstatt O-ringen fra oljepumpen til kamakselplaten ( Figur 10 , del 2) og O-ringen fra kamakselplaten til veivhuset ( Figur 10 , del 6).
Monter kamakselstøtteplaten
Monter kamakselstøtteplaten som beskrevet under MOTOR, NEDRE kamakselstøtteplate, demontering/montering i servicehåndboken.
Monter bakre kamakseltannhjul, veivakseltannhjulet og det primære kamakselkjedet
1. Påfør et tynt lag med ren H-D 20W50-motorolje på riflene på den bakre kamakselen.
2. Monter tannhjulet med rifler på den bakre kamakselen. Se under MOTOR, NEDRE kamakselstøtteplate, demontering/montering (kamaksel, kamaksellagre) i servicehåndboken. Bruk avstandsstykkene som følger med i settet, istedenfor dem som er listet opp i servicehåndboken.
MERK
Kontroller innretningen til merkene på tannhjulene på veivakselen og den primære kamakselen som beskrevet i servicehåndboken.
Kontroller innretningen til tannhjulene til veivakselen og kamakselen. Bruk avstandsstykkene i settet til å opprettholde innretningen på pluss (+) eller minus (-) 0,01 tomme.
3. Se Figur 10. Bruk flensbolten til kamakselen (13), skiven (12), flensbolten til veivakselen (11) og den flate skiven (10) fra settet.
ADVARSEL
Bruk gjengelåsemiddel for å opprettholde klembelastningen på flensbolten. En løs flensbolt kan føre til motorfeil, noe som kan utgjøre en fare for liv og helse. (00476c)
4. Monter de nye flensboltene og skivene på følgende måte:
a. Kontroller at gjengene er rene og ikke har oljerester, og påfør Loctite Primer 7649.
b. Påfør Loctite ® 262 (rød) 94759-99 på gjengene på flensboltene.
c. Påfør et tynt lag med ren H-D 20W50-motorolje på begge sidene av de flate skivene.
d. Entre flensbolten med den flate skiven for å feste tannhjulet til enden av veivakselen.
e. Entre flensbolten med den flate skiven for å feste tannhjulet til enden av den primære kamakselen.
f. Se Figur 7 . Plasser låseverktøyet for kamaksel/veivaksel (HD-42314) mellom tannhjulene til veivakselen og kamakselen for å forhindre rotasjon. Håndtaket på verktøyet er merket med «Cam» og «Crank» for å indikere korrekt plassering.
g. Trekk til tannhjulflensboltene til veivakselen og den primære kamakselen med 20,3 Nm.
h. Løsne flensboltene en hel omdreining.
i. Trekk til flensbolten til 32,5 Nm endelig momentverdi.
j. Trekk til flensbolten til tannhjulet på den primære kamakselen til 46,0 Nm endelig momentverdi.
k. Fjern tannhjullåseverktøyet, og følg instruksjonene i servicehåndboken for å løsne strammingen i kamkjedet.
5. Monter kamdekselet som beskrevet under MOTOR, NEDRE kamakselstøtteplate, demontering/montering i servicehåndboken.
MERK
Erstatt kamdekselpakningen ( Figur 10 , del 3).
Figur 7. Tannhjullåseverktøy for kamaksel/veivaksel
Monter motorkomponenter
  1. Monter stempler, sylindre og sylinderhoder fra settet. Se under MOTOR i servicehåndboken.
  2. Monter membranfjærholderen, clutchmembranfjæren ( Tabell 2 , del 15), kjedet og primærkjedekassedekselet. Se under DREV i servicehåndboken.
Monter luftfilter med høy ytelse
Les instruksjonene som fulgte med luftfiltersettet (29440-99D) på instruksjonsark J04163.
Sluttmontering
ADVARSEL
Kople til den positive (+) batterikabelen først. Hvis den positive (+) kabelen skulle berøre jord når den negative (-) kabelen er tilkoplet, kan gnistene føre til at batteriet eksploderer, noe som kan sette liv og helse på spill. (00068a)
ADVARSEL
Etter montering av setet, trekker du setet oppover for å sikre at det er i låst posisjon. Mens du kjører, kan et løst sete forårsake tap av kontroll, som kan føre til død eller alvorlig personskade. (00070b)
1. Softail, Dyna fra 2003 og tidligere og Touring fra 2003 og tidligere:2004-05 Dyna- og 2004-2006 Touring-modeller:
a. Koble til batterikablene, plusspolen først.
b. Monter setet i henhold til instruksjonene i servicehåndboken.
c. Monter maksisikring. Se under MONTERING AV MAKSISIKRING i servicehåndboken.
Rekalibrer ECM
MERK
Du må rekalibrere ECM når du monterer dette settet. Hvis ECM ikke rekalibreres korrekt, kan det ødelegge motoren. (00399b)
Last ned den nye ECM-kalibreringen ved hjelp av Digital Technician™ hos en Harley-Davidson-forhandler.
SERVICEDELER
Figur 8. Servicedeler: Screamin' Eagle Pro Big Bore nivå 2-sett
Tabell 1. Servicedeler: Screamin' Eagle Pro Big Bore nivå 2-sett
Element
Beskrivelse (mengde)
Delenumre
Element
Beskrivelse (mengde)
Delenumre
1
Sylindermontering (svart) (2)
16548-99A
6
Hodepakning (2)
16787-99A
2
Stempel (2)
Selges ikke separat
7
O-ring, sylinderringtapp (2)
11273
3
Stempelringsett (2)
21918-99
8
O-ring, sylinderstuss (2)
11256
4
Stempelpinne (2)
22132-99
--
Stempelsett (del 2 til 5)
22851-99A
5
Pin-låsering for stempel (4)
22097-99
Merk: Ikke monter O-ringen (del 7) på de øvre sylindertappene.
Figur 9. Servicedeler: Screamin' Eagle Big Bore nivå 1-sett
Tabell 2. Servicedeler: Screamin' Eagle Big Bore nivå 2-sett
Element
Beskrivelse (mengde)
Delenumre
Element
Beskrivelse (mengde)
Delenumre
1
Pakning, dekselbunn for vippearm (2)
16719-99A
10
Demper (2)
26500002
2
Pakning, toppdeksel for vippearm (2)
17386-99A
11
Luftfiltersett (ikke vist)
29440-99C
3
Pakning, løftedeksel (2)
18635-99B
12
Forsegling, eksos (ikke vist)
17048-98
4
O-ring, midtre deksel for ventilstøtstang (4)
11132
13
Forsegling, EFI-inntak (2) (ikke vist)
26995-86B
5
O-ring, nedre deksel for ventilstøtstang (4)
11145
14
Ventilforseglingssett (ikke vist)
18004-86
6
O-ring, øvre deksel for ventilstøtstang (4)
11293
15
Fjær, clutchmembran (ikke vist)
37951-98
7
O-ring, vippearmstøtte (2)
11270
--
Luftfiltersett (del 8 til 10)
17025-03A
8
Bolt (4)
4400
9
Luftfilter
17025-03A
Figur 10. Servicedeler: Screamin' Eagle Pro Big Bore nivå 2-sett
Tabell 3. Servicedeler: Screamin' Eagle Pro Big Bore nivå 2-sett
Element
Beskrivelse (mengde)
Delenumre
Element
Beskrivelse (mengde)
Delenumre
1
Låsering (2)
11031
8
Rullelagersett, bakre kamaksel
8983
2
O-ring, oljepumpe til kamakselplate
11286
9
Skive (veiv) (2)
Selges ikke separat
3
Pakning, kamakseldeksel
25244-99A
10
Hetteskrue, flens (veiv) (2)
Selges ikke separat
4
Holdering, veivaksel
11494
11
Skive (bakre kamaksel)
6294
5
Kulelager, fremre kamaksel
8990A
12
Hetteskrue, flens (bakre kamaksel)
996
6
O-ring, kamakselplate til veivhus (2)
11301
13
Loctite 262 (rød), 0,5 ml-pakke (ikke vist)
Selges ikke separat
7
Kamakselsett (fremre og bakre)
25937-99B
Merknader: Del 9 og 10 er bare tilgjengelig som en del av festesettet for kamakseltannhjul 25533-99A. Loctite (del 13) er bare tilgjengelig i 6 ml-tuber, delenummer 94759-99.
