SCREAMIN' EAGLE PRO 大孔徑階段二工具包

J053702019-07-19

概述

工具包編號

29859-04B

車型

此工具包適合以下配備電子燃油噴射（EFI）的雙凸輪 88（1450 cc）引擎：

2001-2006 Softail 車型（2005 年 FLSTFI 15 周年除外）
2004-05 Dyna 車型
2002-2006 Touring 車型

其他所需零件和工具

此工具包需要另外購買 Harley-Davidson 經銷商提供的以下零件和工具。

凸輪軸/曲軸鏈輪鎖定工具（HD-42314）
凸輪軸拆裝器（HD-43644）
Loctite ^® 243（藍色）99642-97
主蓋密封墊（參見零件目錄）
隔塊工具包（25938-00）

正確安裝此工具包需要使用 Harley-Davidson 經銷商提供的 Digital Technician™。

警告

此工具包的正確安裝攸關騎士與乘客的安全。請使用適當的維修手冊程序。如果該程序不在您的能力範圍內，或者您沒有正確的工具，請讓Harley-Davidson經銷商進行安裝。此工具包安裝不當，可能造成死亡或重傷。 (00333b)

附註

此說明書參考維修手冊上的資訊。這個安裝需要您車型的重車維修手冊，可從Harley-Davidson經銷商取得。

工具包內含物件

請參閱圖8 、表格1 至圖10 、表格3 。

附註

此引擎相關性能零件旨在實現高性能和賽車應用，對於銷售或在污染管控重型機車上使用方面並非合法。此工具箱可以降低重車有限保修的有效性或使其無效。涉及引擎的性能零件僅適用於資深騎士。

拆卸

警告

為了防止車輛意外啟動，導致死亡或重傷，繼續進行前請先斷開電池線纜（負極（-）為先）。 (00307a)

警告

先斷開電池的負極（-）纜線。若在負極（-）纜線連接時，正極（+）纜線接觸地線，可能會產生火花並引起電池爆炸，造成死亡或重傷。 (00049a)

1.	Softail 和 2003 及之前的 Touring 車型：2004-05 Dyna 和 2004-2006 Touring 車型： a. 按照維修手冊中的說明取下座椅。 b. 將電池纜線斷開，先拔下負極 (-) 線。 c. 取下大片插式保險絲。請參閱維修手冊中的大片插式保險絲拆卸說明。
	注意 Big Bore（大口徑）工具包中的汽缸頭密封墊使得再不需要原廠配備（O.E.） O形環。勿將工具包的兩枚O形環安裝在上汽缸插榫，否則可導致引擎嚴重損壞。 (00484d) 警告維修燃油系統時切勿吸煙，亦不可允許附近有開放火焰或火花。汽油極為易燃、易爆，可能造成死亡或重傷。 (00330a)
2.	取下現有汽缸頭、汽缸和活塞。請參閱適當維修手冊的引擎章節。
3.	取下現有的主鏈箱蓋、離合器膜片彈簧卡環和膜片彈簧。請參閱適當維修手冊的驅動章節

安裝

取下現有凸輪軸承

附註

曲柄和主凸輪鏈輪凸緣螺栓均經過特殊硬化，而平墊圈則具有特殊直徑和接地表面。因此，在執行此升級時，應僅使用凸輪傳動齒輪固定工具包（25533-99A）提供的零件。曲柄和主凸輪鏈輪凸緣螺栓不可互換。

根據維修手冊中的說明，取下現有的曲柄和主凸輪鏈輪凸緣螺栓和墊圈。丟棄凸輪傳動鏈輪凸緣螺栓和墊圈。
根據維修手冊中的說明取下現有的凸輪傳動鏈輪。
取下並丟棄現有凸輪軸承。請參閱適當維修手冊的引擎、底端凸輪支撐板、拆解/組裝（凸輪軸、凸輪軸承）章節。

安裝新的凸輪軸承

注意

要將止推墊圈置中，確定在釋壓溝槽中安裝有O形環。止推墊圈若未置中，可使軸承籠和引擎受損。 (00473d)

附註

如果花鍵軸不足以安裝鏈輪，請忽略隔塊，然後繼續進行步驟 1e。一旦軸承內座圈啟動至加工區域，請取下凸緣螺栓、墊圈和鏈輪，然後使用隔塊進行組裝。重複步驟 1e 以完整安裝軸承內座圈。

1	滾柱軸承
2	O形環
3	止推墊圈
4	軸承內座圈

圖1。後凸輪滾柱軸承工具包

1	廠用抹布
2	套筒扳手，9/16 英寸
3	軸承內座圈
4	止推墊圈

圖2。安裝軸承內座圈（含O形環和墊圈）

請參閱「圖1 」。將後凸輪滾柱軸承工具包（圖10 ，項目 8）安裝到後凸輪軸上。
1. 在研磨消除槽中安裝O形環。凹槽位於加工區域和輔助凸輪鏈輪之間的花鍵端。小心避免拉伸或折斷O形環。由於 O 形環不單獨出售，因此若損壞，需要購買新的滾柱軸承工具包。
2. 將止推墊圈向下滑動到後凸輪軸，直到位於研磨消除位置的O形環上方中央。
3. 將軸承內座圈向下滑動到後凸輪軸，直到接觸加工區域的肩部。
4. 在凸輪軸上安裝主凸輪鏈輪隔塊和鏈輪，並使用較厚的平墊圈和長凸緣螺栓固定。
5. 請參閱「圖2 」。將廠用抹布（1）包裹在凸輪軸周圍，以獲得牢固的抓握力，並保護手部，以免因鏈輪鋒利邊緣而受傷。使用 9/16 英寸套筒扳手（2），以順時針方向轉動凸緣螺栓。軸承內座圈（3）與止推墊圈（4）牢牢接觸時，就會完全安裝。
6. 確認止推墊圈是否鎖定就位且 無法旋轉 。如有必要，使用黃銅鉗口嵌件將軸安裝在臺鉗中，並進一步擰緊凸緣螺栓，直到達到預期效果為止。
7. 取下凸緣螺栓、平墊圈、鏈輪和隔塊。

附註

請注意，前後凸輪軸承不可互換。後凸輪使用滾柱軸承，而前凸輪使用滾珠軸承。請參閱「圖3 」。

軸承裝配時的鬆緊程度可以是輕壓或略鬆的程度。如有必要，請在安裝前清潔軸承外徑並塗抹 Loctite 243（藍色），但請小心避免在滾子或軸承內徑上出現化合物。

根據以下情況將新的凸輪軸承安裝到凸輪支撐板上：
1. 請參閱「圖4 」。取得凸輪軸拆裝器（HD-43644）。
2. 當輔助凸輪鏈側朝上時，將凸輪支撐板放在支撐塊上，以便正確支撐軸承的外部座圈。請注意，支撐塊某一角的輪廓可將鏈條導板塊鑄件裝入支撐板前方。
3. 將新的軸承置於軸承孔上方中央，有字母的一側朝上。將軸承安裝棒的導軸通過軸承滑入支撐塊的孔中。
4. 請參閱「圖5 」。將軸承安裝棒置於手扳壓機下方衝壓件的中央。按下安裝棒，直到軸承牢牢接觸凸輪支撐板中的埋頭孔。重複步驟 2a 到 2c 以安裝第二個軸承。
將 Loctite 243（藍色）塗抹在四個軸承固定板螺絲的螺紋上。
使用 T20 Torx ^® 驅動頭，將軸承固定板固定在凸輪支撐板。
以十字起子將鎖緊螺絲至 20-30 英寸磅 （2.3-3.4 Nm）。確認固定板中的孔是否正確對齊輔助凸輪鏈注油器。

1	滾柱軸承，後凸輪
2	滾珠軸承，前凸輪

圖3。凸輪軸承

1	支撐塊
2	軸承/導杆驅動器
3	凸輪軸驅動器

圖4。凸輪軸拆裝器

1	軸承/導杆驅動器
2	軸承
3	支撐塊

圖5。將軸承壓入凸輪支撐板

安裝凸輪軸

將凸輪軸啟動至凸輪軸承中。

將凸輪支撐板放回支撐塊上（如果取下）。安裝凸輪軸時，塊狀部分可正確支撐軸承的內座圈。

請參閱「圖6」。對齊輔助凸輪鏈輪（外側表面）齒上的打孔器標記。使用彩色標記，仔細標記鏈輪齒內側的打孔器標記位置。當凸輪軸壓入軸承時，需要這些標記來觀察凸輪軸的正確方向。

1	打孔器標記
2	前凸輪軸
3	後凸輪軸

圖6。對齊凸輪軸鏈輪齒上的打孔器標記

將輔助凸輪鏈放在前後凸輪軸的鏈輪周圍。若要保持初始旋轉方向，請確保在拆解時放置在鏈環上的彩色標記在安裝過程中朝向凸輪支撐板的對面。

定向凸輪軸，使其位於鏈條的兩端，然後確認位於鏈輪齒內側的彩色標記是否仍然對準。

保持凸輪軸位於鏈條上，並對準彩色標記，將凸輪軸的鏈輪端置於軸承中。

附註

在按壓程序中，切勿混合凸輪軸。後凸輪軸（可以通過花鍵軸識別）必須進入凸輪支撐板後側的滾柱軸承。

僅將凸輪軸驅動器杯置於前凸輪軸端上方。

注意

重壓程序中，保持張緊器蹄塊避開鏈條，以免損傷張緊器組件。 (00474b)

將前凸輪軸端置於衝壓件下方中央，緩慢地向驅動器施加壓力，以便將前凸輪軸啟動至軸承內徑。

注意

重壓程序中，務必將後凸輪軸對齊。未對齊可造成內座圈卡住軸承滾珠，導致軸承損壞。 (00475b)

緩慢地對前凸輪軸上的驅動器施加壓力，同時根據需要擺動後凸輪軸以引導軸承滾子之間的內座圈。

10.

當後凸輪上的內座圈啟動到滾柱軸承中時，對驅動器施加壓力，直到前凸輪軸完全就位。如有必要，請用手指按住後凸輪軸頂端，讓組件保持方形，內座圈則移動到滾柱軸承中的安裝位置。

11.

安裝新凸輪後，使用直尺沿著打孔器標記檢查凸輪到凸輪正時是否正確，如維修手冊中所述。

12.

將工具包中的固定環安裝在前凸輪軸端的凹槽中。

附註

檢查曲柄軸箱中的凸輪滾針軸承，必要時進行更換。

將油泵更換為凸輪板O形環（圖10 ，項目 2），並將凸輪板更換為曲柄軸箱O形環（圖10 ，項目 6）。

安裝凸輪支撐板

根據適用維修手冊中的引擎、底端凸輪支撐板和拆解/組裝說明安裝凸輪板。

安裝後凸輪鏈輪、曲柄鏈輪和主凸輪鏈

1.	在後凸輪的花鍵上塗抹乾淨的 H-D 20W50 引擎機油薄膜。
2.	將花鍵鏈輪安裝到後凸輪軸上。請參閱適當維修手冊中的引擎、底端凸輪支撐板、拆解/組裝（凸輪軸、凸輪軸承）章節。使用工具包中提供的隔塊代替維修手冊中列出的隔塊。附註如維修手冊中所述，確認對準曲柄和主凸輪鏈輪打孔器標記。確認對準曲柄和主凸輪鏈輪表面。使用工具包中提供的隔塊以加（+）或負（-）0.01 英寸的程度保持對準。
3.	請參閱「圖10」。使用凸輪傳動鏈輪凸緣螺栓（13）、墊圈（12）、曲柄凸緣螺栓（11）和工具包中的平墊圈（10）。
	警告塗上螺紋鎖固劑，以維持凸緣螺栓上的夾緊荷載。凸緣螺栓鬆開會使引擎失靈，可能造成死亡或重傷。 (00476c)
4.	安裝新的凸緣螺栓和墊圈，如下所示： a. 確認螺紋清潔且無油，然後塗抹 Loctite Primer 7649。 b. 將 Loctite ^® 262（紅色）94759-99 塗抹在凸緣螺栓的螺紋上。 c. 在墊圈的兩側塗抹乾淨的 H-D 20W50 引擎機油薄膜。 d. 使用平墊圈啟動凸緣螺栓，以將曲柄鏈輪固定在曲軸端。 e. 使用平墊圈啟動凸緣螺栓，以將主凸輪鏈輪固定在凸輪軸端。 f. 請參閱「圖7 」。將凸輪軸/曲軸鏈輪鎖定工具（HD-42314）置於曲柄和主凸輪鏈輪之間，以防止旋轉。工具把手上印有「凸輪」和「曲柄」，以便正確定向。 g. 將曲柄和主凸輪鏈輪凸緣螺栓擰緊至 15 英尺磅（20.3 Nm）。 h. 鬆開每個凸緣螺栓一整圈。 i. 將曲柄凸緣螺栓擰緊至 24 英尺磅（32.5 Nm）的最終扭矩值。 j. 將主凸輪鏈輪凸緣螺栓擰緊至 34 英尺磅（46.0 Nm）的最終扭矩值。 k. 取下鏈輪鎖定工具，並按照維修手冊中的說明卸載主凸輪鏈張緊器。
5.	根據適用維修手冊中的引擎、底端凸輪支撐板和拆解/組裝說明安裝凸輪蓋。附註更換凸輪蓋密封墊（圖10 ，項目 3）。

圖7。凸輪軸/曲軸鏈輪鎖定工具

安裝引擎元件

安裝工具包中的活塞、汽缸和汽缸頭。請參閱適當維修手冊的引擎章節。
安裝膜片彈簧卡環、離合器膜片彈簧（表格2 ，項目 15）鏈和主鏈箱。請參閱適當維修手冊的驅動章節。

安裝高性能空氣濾清器

請參閱說明書 J04163 上的空氣濾清器工具包（29440-99D）隨附的說明。

最終組裝

警告

先連接電池正極（+）纜線。若在負極（-）纜線連接時，正極（+）纜線接觸地線，可能會產生火花並引起電池爆炸，造成死亡或重傷。 (00068a)

	警告安裝座位後，向上拉動，確保座位鎖至定位。行駛時，座位鬆動會導致失控，可能造成死亡或重傷。 (00070b)
1.	Softail、2003 及之前的 Dyna 和 2003 及之前的 Touring 車型：2004-05 Dyna 和 2004-2006 Touring 車型： a. 連接電池纜線，首先連接正極 (+) 線。 b. 按照維修手冊中的說明安裝座椅。 c. 安裝大片插式保險絲。請參閱維修手冊中的大片插式保險絲安裝。

重新校準ECM

注意

安裝此工具包之前，您必須重新校準ECM。未能妥善重新校準ECM可導致引擎嚴重損壞。 (00399b)

使用 Digital Technician™ 在 Harley-Davidson 經銷商處下載新的 ECM 校準。

維修零件

圖8。維修零件 Screamin' Eagle Pro 大孔徑階段二工具包

表格1。維修零件 Screamin' Eagle Pro 大孔徑階段二工具包

項目	產品描述（數量）	Part No.	項目	產品描述（數量）	Part No.
1	汽缸組件（黑色） (2)	16548-99A	6	頭密封墊（2）	16787-99A
2	活塞 (2)	不單獨出售	7	O形環，汽缸上部環銷釘（2）	11273
3	活塞環組（2）	21918-99	8	O 形環，汽缸頭 (2)	11256
4	活塞銷 (2)	22132-99	--	活塞工具包（包括項目 2 至 5）	22851-99A
5	活塞銷簧環 (4)	22097-99	説明：請勿將O形環（項目 7）安裝到頂端汽缸銷釘上。

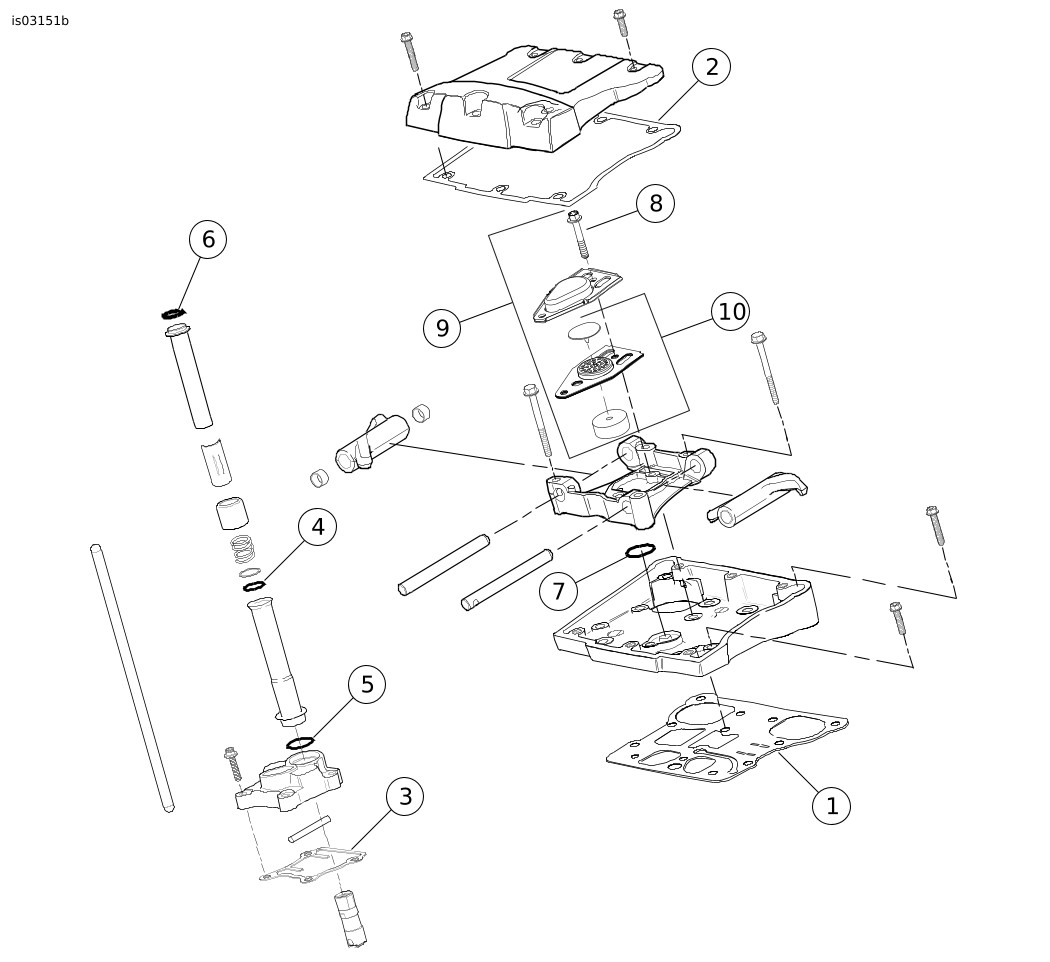

圖9。維修零件 Screamin' Eagle 大孔徑階段 1 工具包

表格2。維修零件 Screamin' Eagle 大孔徑階段 2 工具包

項目	產品描述（數量）	Part No.	項目	產品描述（數量）	Part No.
1	密封墊，搖臂蓋底座（2）	16719-99A	10	擋板組件（2）	26500002
2	密封墊，搖臂蓋頂部 (2)	17386-99A	11	空氣濾清器工具包（未顯示）	29440-99C
3	密封墊，挺桿蓋 (2)	18635-99B	12	密封圈，排氣（未顯示）	17048-98
4	O 形環，中推桿蓋 (4)	11132	13	密封圈，EFI 進氣（2）（未顯示）	26995-86B
5	O 形環，下推桿蓋 (4)	11145	14	閥密封工具包（未顯示）	18004-86
6	O 形環，上推桿蓋 (4)	11293	15	彈簧，離合器膜片（未顯示）	37951-98
7	O 形環，搖臂支架 (2)	11270	--	通氣裝置組件工具包（包括項目 8 至 10）	17025-03A
8	螺栓（4）	4400
9	通氣裝置組件	17025-03A

圖10。維修零件 Screamin' Eagle Pro 大孔徑階段二工具包

表格3。維修零件 Screamin' Eagle Pro 大孔徑階段二工具包

項目	產品描述（數量）	Part No.	項目	產品描述（數量）	Part No.
1	固定環（2）	11031	8	滾柱軸承工具包，後凸輪	8983
2	O形環，油泵到凸輪板	11286	9	墊圈（曲柄）（2）	不單獨出售
3	密封墊，凸輪蓋	25244-99A	10	帽螺絲，凸緣（曲柄）（2）	不單獨出售
4	固定環，凸輪軸	11494	11	墊圈（後凸輪）	6294
5	滾珠軸承，前凸輪軸	8990A	12	帽螺絲，凸緣（後凸輪）	996
6	O形環，凸輪板至曲柄軸箱（2）	11301	13	Loctite 262（紅色），0.5 ml 包裝（未顯示）	不單獨出售
7	凸輪軸工具包（包括前側和後側）	25937-99B	備註：項目 9 和 10 僅適用於凸輪傳動齒輪固定工具包 25533-99A。 Loctite（項目 13）僅可用於 6 ml 管中，零件編號 94759-99。
