KOMPLET SCREAMIN' EAGLE PRO BIG BORE STAGE 2
J053702019-07-19
OPĆENITO
Broj kompleta
29859-04B
Modeli
Ovaj komplet odgovara sljedećim motorima Twin Cam 88 (1450 cc) s elektroničkim ubrizgavanjem goriva (EFI):
  • modeli Softail iz 2001. - 2006. (osim FLSTFI izdanja za 15. godišnjicu iz 2005.)
  • modeli Dyna iz 2004. - 2005.
  • modeli Touring iz 2002. - 2006.
Potrebni su dodatni dijelovi i alati
Za ovaj je komplet potrebno zasebno kupiti sljedeće dijelove i alate dostupne kod dobavljača za Harley-Davidson.
  • Alat za zaključavanje lančanika bregastog vratila/koljenastog vratila (HD-42314)
  • Alat za uklanjanje i postavljanje bregastog vratila (HD-43644)
  • Loctite ® 243 (plavi) 99642-97
  • Brtva poklopca primarnog pogona (pogledajte katalog dijelova)
  • Komplet odstojnika (25938-00)
Za pravilno postavljanje ovog kompleta potrebno je upotrebljavati softver Digital Technician™ kod dobavljača za Harley-Davidson.
UPOZORENJE
Sigurnost vozača i putnika ovisi o ispravnom postavljanju ovog pribora. Primijenite odgovarajuće postupke iz servisnog priručnika. Ako vam je postupak prezahtjevan ili nemate pravi alat, obratite se dobavljaču za Harley-Davidson®. Neispravno postavljanje ovog pribora može rezultirati smrću ili ozbiljnim ozljedama. (00333b)
NAPOMENA
Ovaj list s uputama odnosi se na informacije iz servisnog priručnika. Servisni priručnik za vaš model motocikla potreban je za postavljanje i dostupan je kod Harley-Davidson dobavljača.
Sadržaj kompleta
Pogledajte Slika 8 , Tablica 1 do , Slika 10 , Tablica 3 .
NAPOMENA
Ovaj je komplet za poboljšanje performansi motora namijenjen samo za vožnju visokih performansi ili utrke i nije zakonski dopušteno prodavati ga ili upotrebljavati na motornim vozilima s kontroliranim zagađenjem. Ovaj komplet može ograničiti ili poništiti ograničeno jamstvo za vozila. Dijelovi za poboljšanje performansi motora namijenjeni su samo za iskusne vozače.
UKLANJANJE
UPOZORENJE
Da biste spriječili nenamjerno pokretanje vozila, koje može uzrokovati smrt ili ozbiljnu ozljedu, prije nego što nastavite, odpojite negativne kabele akumulatora (-) . (00307a)
UPOZORENJE
Prvo odspojite negativni (-) kabel akumulatora. Ako pozitivni (+) kabel dođe u kontakt s uzemljenjem dok je negativni (-) kabel priključen, iskre koje pri tome nastaju mogu uzrokovati eksploziju akumulatora, što može rezultirati smrću ili ozbiljnom ozljedom. (00049a)
1. Modeli Softail i modeli Touring iz 2003. i raniji:Modeli Dyna iz 2004. - 2005 i Touring iz 2004. - 2006.:
a. Uklonite sjedalo prema uputama u servisnom priručniku.
b. Iskopčajte kabele akumulatora, najprije negativni (-).
c. Uklonite maxi osigurač. Pogledajte odjeljak UKLANJANJE MAXI OSIGURAČA u servisnom priručniku.
NAPOMENA
Brtve glave iz Big Bore alata eliminiraju potrebu za originalnom opremom (O.E.) O-prstenovi. Nemojte postavljati dva O-prstena iz alata na zaglavice gornjeg cilindra jer može doći do ozbiljnog oštećenja motora. (00484d)
UPOZORENJE
Tijekom servisiranja sustava goriva, nemojte pušiti niti dopustiti pojavu otvorenog plamena ili iskrenja u blizini goriva. Benzin je iznimno zapaljiv i vrlo eksplozivan, što može rezultirati smrću ili ozbiljnom ozljedom. (00330a)
2. Uklonite postojeće glave cilindara, cilindre i klipove. Pogledajte odjeljak MOTOR u odgovarajućem servisnom priručniku.
3. Uklonite postojeće kućište primarnog lanca, držač membranske opruge kvačila i membransku oprugu. Pogledajte odjeljak POGON u odgovarajućem servisnom priručniku
POSTAVLJANJE
Uklonite postojeće ležajeve bregastog vratila
NAPOMENA
Vijci s prirubnicom koljenastog vratila i lančanika primarnog bregastog vratila posebno su očvrsnuti, a ravne podloške imaju posebni promjer i izbrušene površine. Stoga za ovu nadogradnju upotrebljavajte isključivo dijelove iz kompleta držača zupčanika primarnog pogona (25533-99A). Vijci s prirubnicom lančanika koljenastog vratila i primarnog bregastog vratila nisu jednaki.
  1. Uklonite postojeće vijke s prirubnicom lančanika i podloške koljenastog vratila i primarnog bregastog vratila prema uputama u servisnom priručniku. Odbacite vijke s prirubnicom lančanika i podloške primarnog pogona.
  2. Uklonite postojeći lančanik primarnog pogona prema uputama u servisnom priručniku.
  3. Uklonite i odbacite postojeće ležajeve bregastog vratila. Pogledajte odjeljke MOTOR, DONJA potporna pločica bregastog vratila, Rastavljanje/sklapanje (bregasto vratilo, ležajevi bregastog vratila) odgovarajućeg servisnog priručnika.
Postavljanje novih ležajeva bregastog vratila
NAPOMENA
Kod centriranja aksijalne podloške, provjerite je li O-prsten postavljen u utor. U slučaju da aksijalna podloška nije centrirana, može doći do oštećenja kućišta nosača i motora. (00473d)
NAPOMENA
Ako nije izloženo dovoljno vratila sa žljebovima da bi se postavio lančanik, izostavite odstojnik i prijeđite na korak 1e. Nakon što se unutarnji prsten ležaja namjesti na strojno obrađenu površinu, uklonite vijak prirubnice, podlošku i lančanik, zatim sklopite pomoću odstojnika. Ponovite korak 1e kako biste potpuno postavili unutarnji prsten ležaja.
1Valjkasti ležaj
2O-prsten
3Potisna podloška
4Unutarnji prsten ležaja
Slika 1. Komplet valjkastog ležaja stražnjeg bregastog vratila
1Servisna krpa
2Okasti ključ, 9/16 inča
3Unutarnji prsten ležaja
4Potisna podloška
Slika 2. Postavljanje unutarnjeg prstena ležaja (s O-prstenom i podloškom)
  1. Pogledajte Slika 1 . Komplet valjkastog ležaja stražnjeg bregastog vratila ( Slika 10 , stavka 8) postavite na stražnje bregasto vratilo.
    1. O-prsten postavite u žlijeb za rasterećenje. Žlijeb se nalazi na zupčastom kraju između strojno obrađenog područja i lančanika sekundarnog bregastog vratila. Pazite da ne rastegnete ili slomite O-prsten. S obzirom da se O-prsten ne prodaje zasebno, ako ga oštetite, morat ćete kupiti novi komplet valjkastog ležaja.
    2. Potisnu podlošku gurnite niz stražnje bregasto vratilo dok se ne centrira iznad O-prstena u položaju žlijeba za rasterećenje.
    3. Unutarnji prsten ležaja gurnite niz stražnje bregasto vratilo dok ne dođe u dodir s ramenom strojno obrađenog područja.
    4. Na bregasto vratilo postavite razdjelnik lančanika i lančanik primarnog pogona i pričvrstite debljom ravnom podloškom i dugim vijkom s prirubnicom.
    5. Pogledajte Slika 2 . Servisnu krpu (1) omotajte oko bregastog vratila radi boljeg držanja i kako biste zaštitili ruke od oštrih krajeva lančanika. Pomoću okastog ključa od 9/16 inča (2) vijak s prirubnicom okrenite udesno. Unutarnji prsten ležaja (3) potpuno je postavljen kada je čvrsto u kontaktu s potisnom podloškom (4).
    6. Provjerite je li potisna podloška učvršćena tako da se ne može okretati . Ako je potrebno, vratilo postavite u škripac s mjedenim umecima i dodatno zategnite vijak s prirubnicom dok ne postignete željeni rezultat.
    7. Uklonite vijak s prirubnicom, ravnu podlošku, lančanik i odstojnik.
    2. NAPOMENA
    Imajte na umu da ležajevi prednjeg i stražnjeg bregastog vratila nisu jednaki. Stražnja bregasta osovina upotrebljava valjkasti ležaj, a prednja kuglični ležaj. Pogledajte Slika 3 .
    Dosjed ležaja može biti tarni ili labavi. Ako smatrate da je to potrebno, očistite vanjski promjer ležaja i prije postavljanja nanesite LOCTITE 243 (plavi), ali pazite da tvar ne dotakne unutarnji promjer valjaka ili ležaja.
  2. Nove ležajeve bregastog vratila postavite na potpornu pločicu bregastog vratila na sljedeći način:
    1. Pogledajte Slika 4 . Nabavite alat za uklanjanje i postavljanje bregastog vratila (HD-43644).
    2. Sekundarni lanac bregastog vratila stavite tako da je strana s lancem okrenuta prema gore, potpornu pločicu vratila stavite na potporni blok, tako da su vanjski prstenovi ležajeva pravilno poduprti. Obratite pažnju na to da je jedan kut potpornog bloka zakrivljen kako bi se blokovi vodilice lanca smjestili u prednju strane potporne pločice.
    3. Novi ležaj centrirajte iznad otvora ležaja tako da je strana s natpisom okrenuta prema gore. Vratilo vodilice alata za montažu ležajeva gurnite kroz ležaj u rupu na potpornom bloku.
    4. Pogledajte Slika 5 . Alat za montažu ležajeva centrirajte ispod klipa preše. Pritisnite alat za montažu dok ležaj je dođe čvrsto u kontakt s upuštenim dijelom na potpornoj pločici bregastog vratila. Ponovite korake od 2A do 2c za postavljanje drugog ležaja.
  3. Nanesite LOCTITE 243 (plavi) na navoje četiri vijka pločice držača ležaja.
  4. Odvijačem T20 Torx ® pričvrstite pločicu držača ležaja za potpornu pločicu bregastog vratila.
  5. Vijke zategnite unakrsno na 20-30 in-lbs (2,3 - 3,4 Nm). Provjerite je li rupa na pločici držača pravilno usklađena s podmazivačem sekundarnog lanca bregaste osovine.
1Valjkasti ležaj, stražnje bregasto vratilo
2Kuglični ležaj, prednje bregasto vratilo
Slika 3. Ležajevi bregaste osovine
1Potporni blok
2Alat za montažu ležaja/vodilice
3Alat za montažu bregastog vratila
Slika 4. Alat za uklanjanje i postavljanje bregastog vratila
1Alat za montažu ležaja/vodilice
2Ležaj
3Potporni blok
Slika 5. Stavljanje ležajeva u potpornu pločicu bregastog vratila
Postavljanje bregastih vratila
1. Bregasta vratila umetnite u ležajeve vratila.
2. Ako ste je prethodno uklonili, potpornu pločicu bregastog vratila stavite natrag na potporni blok. Blok pravilno podupire unutarnje prstenove ležajeva dok se bregaste osovine postavljaju.
3. Pogledajte Slika 6. Poravnajte utisnute oznake na zupcima lančanika sekundarne bregaste osovine (vanjska strana). Markerom u boji pažljivo označite mjesta utisnutih oznaka s unutarnje strane zubaca lančanika. Ove su oznake potrebne radi pravilne orijentacije bregastih osovina kada se utiskuju u ležajeve.
1Utisnute oznake
2Prednje bregasto vratilo
3Stražnje bregasto vratilo
Slika 6. Poravnavanje utisnutih oznaka na zupcima lančanika bregastog vratila
4. Sekundarni lanac bregastog vratila stavite oko lančanika i prednjeg i stražnjeg bregastog vratila. Kako biste zadržali izvorni smjer rotacije, pazite da su oznake u boji stavljene na lančanike tijekom rastavljanja okrenute suprotno od potporne pločice bregastog vratila tijekom postavljanja.
5. Bregasta vratila usmjerite tako da su postavljena na suprotne krajeve lance, a zatim provjerite jesu li oznake u boji na unutarnjoj strani zubaca lančanika i dalje poravnane.
6. Održavajući položaj bregastih vratila na lancu s poravnanim oznakama u boji, krajeve lančanika bregastih osovina stavite u ležajeve.
NAPOMENA
Pazite da ne pomiješate bregasta vratila tijekom utiskivanja. Stražnje bregasto vratilo, koje se može prepoznati po zupčastoj osovini, mora ići u valjkasti ležaj na stražnjem dijelu potporne pločice bregastog vratila.
7. Čašicu alata za montažu bregastog vratila stavite samo iznad kraja prednjeg bregastog vratila.
NAPOMENA
Tijkeom prešanja, papučicu zatezača držite podalje od lanca kako biste spriječili oštećenje sklopa.. (00474b)
8. Kraj prednjeg bregastog vratila centrirajte ispod klipa i polako pritisnite alat tako da prednje bregasto vratilo tek počne ulaziti u unutarnji promjer ležaja.
NAPOMENA
Provjerite je li stražnja bregasta osovina poravnata tijekom prešanja. Nepropisno poravnanje može uzrokovati kvačenje unutarnjeg voda na cilindre nosača, što može rezultirati njegovim oštećenjem. (00475b)
9. Polako pritisnite alat na prednjem bregastom vratilu, dok po potrebi pomičete stražnje bregasto vratilo kako biste unutarnji prsten naveli između valjaka ležaja.
10. Kada unutarnji prsten stražnjeg bregastog vratila uđe u valjkasti ležaj, pritisnite alat dok prednje bregasto vratilo potpuno ne sjedne. Ako je potrebno, prstima pritisnite gornji dio stražnjeg bregastog vratila tako da sklop ostane četvrtast, a unutarnji prsten se pomakne u postavljeni položaj u valjkastom ležaju.
11. Nakon postavljanja novih bregastih vratila provjerite vremensku usklađenost bregastih vratila stavljanjem ravnala uzduž utisnutih oznaka, kako je opisano u servisnom priručniku.
12. Sigurnosni prsten iz kompleta stavite na žlijeb na kraju prednjeg bregastog vratila.
NAPOMENA
Pregledajte iglične ležajeve bregastog vratila u kućištu koljenastog vratila i po potrebi ih zamijenite.
Zamijenite O-prsten između uljne pumpe i pločice bregastog vratila ( Slika 10 , 2. stavka) i O-prsten između pločice bregastog vratila i kućišta koljenastog vratila ( Slika 10 ,6. stavka).
Postavljanje potporne pločice bregastog vratila
Postavite pločicu bregastog vratila prema uputama u odjeljcima MOTOR, DONJA potporna pločica bregastog vratila, Rastavljanje/sklapanje u odgovarajućem servisnom priručniku.
Postavljanje lančanika stražnjeg bregastog vratila, lančanika koljenastog vratila i lanca primarnog pogona
1. Nanesite tanki film čistog motornog ulja H-D 20W50 na žljebove na stražnjem bregastom vratilu.
2. Lančanik sa žljebovima postavite na stražnje bregasto vratilo. Pogledajte odjeljke MOTOR, DONJA potporna pločica bregastog vratila, Rastavljanje/sklapanje (bregasto vratilo, ležajevi bregastog vratila) u odgovarajućem servisnom priručniku. Upotrijebite odstojnike iz kompleta umjesto onih koji su navedeni u servisnom priručniku.
NAPOMENA
Provjerite jesu li poravnane utisnute oznake na lančanicima koljenastog vratila i primarnog koljenastog vratila, kako je opisano u servisnom priručniku.
Provjerite poravnanje na prednjoj strani lančanika koljenastog i primarnog bregastog vratila. Odstojnicima iz kompleta zadržite poravnanje na plus (+) ili minus (-) 0,01 inča (0,25 mm).
3. Pogledajte Slika 10. Upotrijebite vijak s prirubnicom lančanika bregastog vratila (13), podlošku (12), vijak s prirubnicom koljenastog vratila (11) i ravnu podlošku (10).
UPOZORENJE
Za održavanje opterećenja spone na vijku prirubnice, koristite sponu. Labava prirubnica može uzrokovati kvar motora, što može rezultirati smrću ili ozbiljnom ozljedom. (00476c)
4. Postavite nove vijke s prirubnicom i podloške na sljedeći način:
a. Provjerite jesu li navoji čisti, bez tragova ulja, i zatim nanesite LOCTITE Primer 7649.
b. LOCTITE ® 262 (crveni) 94759-99 nanesite na navoje vijaka s prirubnicom.
c. Nanesite tanki sloj čistog motornog ulja H-D 20W50 na obje strane ravnih podloški.
d. Umetnite vijak s prirubnicom i ravnom podloškom kako biste lančanik koljenastog vratila pričvrstili na kraj koljenastog vratila.
e. Umetnite vijak s prirubnicom i ravnom podloškom kako biste lančanik primarnog bregastog vratila pričvrstili na kraj bregastog vratila.
f. Pogledajte Slika 7 . Alat za zaključavanje lančanika bregastog vratila/koljenastog vratila (HD-42314) stavite između lančanika koljenastog i primarnog bregastog vratila kako biste spriječili rotaciju. Ručka alata označena je s „Cam“ (bregasto) i „Crank“ (koljenasto vratilo) radi ispravne orijentacije.
g. Vijke s prirubnicom lančanika koljenastog vratila i primarnog bregastog vratila zategnite na 15 ft-lbs (20,3 Nm).
h. Otpustite svaki vijak s prirubnicom za jedan puni okret.
i. Vijke s prirubnicom koljenastog vratila zategnite na 24 ft-lbs (32,5 Nm) konačne vrijednosti zakretnog momenta.
j. Vijak s prirubnicom primarnog bregastog vratila zategnite na 34 ft-lbs (46,0 Nm) konačne vrijednosti zakretnog momenta.
k. Uklonite alat za zaključavanje lančanika i slijedite upute u servisnom priručniku za otpuštanje zatezača lanca bregastog vratila.
5. Postavite poklopac bregastog vratila prema uputama u odjeljcima MOTOR, DONJA potporna pločica bregastog vratila, Rastavljanje/sklapanje u odgovarajućem servisnom priručniku.
NAPOMENA
Zamijenite brtvu poklopca bregastog vratila ( Slika 10 , 3. stavka).

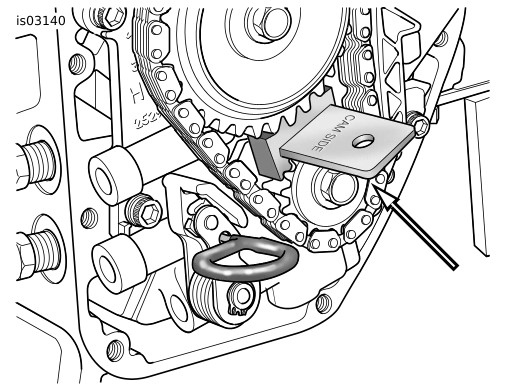

Slika 7. Alat za zaključavanje lančanika bregastog vratila/koljenastog vratila
Postavite komponente motora
  1. Postavite klipove, cilindre i glave cilindara iz kompleta. Pogledajte odjeljak MOTOR u odgovarajućem servisnom priručniku.
  2. Postavite držač membranske opruge kvačila, membransku oprugu kvačila ( Tablica 2 , 15. stavka), lanac i kućište primarnog lanca. Pogledajte odjeljak POGON u odgovarajućem servisnom priručniku.
Postavljanje filtra zraka visokih performansi
Pogledajte upute isporučene s kompletom filtra zraka (29440-99D) u uputama J04163.
Završno sklapanje
UPOZORENJE
Prvo spojite pozitivni (+) kabel akumulatora. Ako pozitivni (+) kabel dođe u kontakt s uzemljenjem dok je negativni (-) kabel priključen, iskre koje pri tome nastaju mogu uzrokovati eksploziju akumulatora, što može rezultirati smrću ili ozbiljnom ozljedom. (00068a)
UPOZORENJE
Nakon postavljanja sjedala povucite sjedalo prema gore kako biste provjerili je li dobro učvršćeno u svom položaju. Labavo sjedalo tijekom vožnje se može pomaknuti i uzrokovati gubitak nadzora, što može rezultirati smrću ili ozbiljnim ozljedama. (00070b)
1. Modeli Softail, Dyna iz 2003. i raniji i Touring iz 2003. i raniji:Modeli Dyna iz 2004. - 2005 i Touring iz 2004. - 2006.:
a. Priključite kabele akumulatora, najprije pozitivni (+).
b. Postavite sjedalo prema uputama u servisnom priručniku.
c. Postavite maxi osigurač. Pogledajte odjeljak POSTAVLJANJE MAXI OSIGURAČA u servisnom priručniku.
Ponovno kalibrirajte ECM
NAPOMENA
Pri postavljanju ovog pribora potrebno je ponovo kalibrirati softver računala motora (ECM). Neispravno ponovno podešavanje softvera računala motora može rezultirati ozbiljnim oštećenjem motora. (00399b)
Preuzmite novu ECM kalibraciju pomoću aplikacije Digital Technician™ kod dobavljača za Harley-Davidson.
SERVISNI DIJELOVI
Slika 8. Servisni dijelovi: Komplet Screamin' Eagle Pro Big Bore Stage 2
Tablica 1. Servisni dijelovi: Komplet Screamin' Eagle Pro Big Bore Stage 2
Stavka
Opis (Količina)
Broj dijela
Stavka
Opis (Količina)
Broj dijela
1
Sklop cilindra (crni) (2)
16548-99A
6
Brtva glave (2)
16787-99A
2
Klip (2)
Ne prodaje se zasebno
7
O-prsten, cilindrični zatik poklopca cilindra (2)
11273
3
Komplet klipnog prstena (2)
21918-99
8
O-prsten, naglavak cilindra (2)
11256
4
Klipni klin (2)
22132-99
--
Komplet klipa (sadrži stavke od 2. do 5.)
22851-99A
5
Sigurnosni prsten klipnog pina (4)
22097-99
Napomena: Nemojte postavljati O-prsten (7. stavka) na gornje zatike cilindra.
Slika 9. Servisni dijelovi: Komplet Screamin' Eagle Big Bore Stage 1
Tablica 2. Servisni dijelovi: Komplet Screamin' Eagle Big Bore Stage 2
Stavka
Opis (Količina)
Broj dijela
Stavka
Opis (Količina)
Broj dijela
1
Brtva, baza poklopca klackalice (2)
16719-99A
10
Sklop skretne pregrade (2)
26500002
2
Brtva, gornji dio poklopca klackalice (2)
17386-99A
11
Komplet filtra zraka (nije prikazan)
29440-99C
3
Brtva, poklopac podizača (2)
18635-99B
12
Brtva, ispuh (nije prikazana)
17048-98
4
O-prsten, poklopac srednje klipnjače (4)
11132
13
Brtva EFI usis (2) (nije prikazana)
26995-86B
5
O-prsten, poklopac donje klipnjače (4)
11145
14
Komplet brtve ventila (nije prikazan)
18004-86
6
O-prsten, poklopac gornje klipnjače (4)
11293
15
Opruga, membrana kvačila (nije prikazana)
37951-98
7
O-prsten, podupirač kraka klackalice (2)
11270
--
Komplet sklopa odušnika (sadrži stavke od 8. do 10.)
17025-03A
8
Vijak (4)
4400
9
Sklop odušnika
17025-03A
Slika 10. Servisni dijelovi: Komplet Screamin' Eagle Pro Big Bore Stage 2
Tablica 3. Servisni dijelovi: Komplet Screamin' Eagle Pro Big Bore Stage 2
Stavka
Opis (Količina)
Broj dijela
Stavka
Opis (Količina)
Broj dijela
1
Sigurnosni prsten (2)
11031
8
Komplet valjkastog ležaja, stražnje bregasto vratilo
8983
2
O-prsten, između uljne pumpe i pločice bregastog vratila
11286
9
Podloška (koljenasto vratilo) (2)
Ne prodaje se zasebno
3
Brtva, poklopac bregaste osovine
25244-99A
10
Vijak, s prirubnicom (koljenasto vratilo) (2)
Ne prodaje se zasebno
4
Sigurnosni prsten, bregasto vratilo
11494
11
Podloška (stražnje bregasto vratilo)
6294
5
Kuglični ležaj, prednje bregasto vratilo
8990A
12
Vijak, s prirubnicom (stražnje bregasto vratilo)
996
6
O-prsten, između pločice bregastog vratila i kućišta koljenastog vratila (2)
11301
13
Loctite 262 (crveni), pakiranje od 0,5 ml (nije prikazano)
Ne prodaje se zasebno
7
Komplet bregastog vratila (prednje i stražnje)
25937-99B
Napomene: 9. i 10. stavka dostupne su samo kao dio kompleta držača zupčanika primarnog pogona 25533-99A. Loctite (13. stavka) dostupan je samo u tubi od 6 ml, broj dijela 94759-99.
