SÚPRAVA FÁZY 2 HLBOKÝCH VÝVRTOV ZOSTAVY SCREAMIN' EAGLE PRO
J053702019-07-19
VŠEOBECNÉ INFORMÁCIE
Číslo súpravy
29859-04B
Modely
Táto súprava je kompatibilná s nasledujúcimi motormi Twin Cam 88 (1450 cm3) vybavenými systémom EFI (elektronické vstrekovanie paliva):
  • Modely Softail 2001 – 2006 (okrem modelov FLSTFI 2005 15. výročie)
  • Modely Dyna 2004 – 05
  • Modely Touring 2002 – 2006
Ďalšie požadované diely a nástroje
Táto súprava vyžaduje samostatné zakúpenie nasledujúcich dielov a nástrojov, ktoré sú dostupné u predajcu Harley-Davidson.
  • Nástroj na uzamykanie remenice vačkového/kľukového hriadeľa (HD-42314)
  • Nástroj na demontáž/montáž vačkového hriadeľa (HD-43644)
  • Loctite ® 243 (modrý) 99642-97
  • Tesnenie hlavného krytu (pozrite katalóg dielov)
  • Súprava podložiek (25938-00)
Správna inštalácia tejto súpravy vyžaduje použitie softvéru Digital Technician™ u predajcu Harley-Davidson.
VÝSTRAHA
Na správnej inštalácii tejto súpravy závisí bezpečnosť vodiča a spolujazdca. Použite zodpovedajúce postupy uvedené v servisnej príručke. Ak daný postup presahuje vaše schopnosti alebo nemáte potrebné nástroje, zverte inštaláciu predajcovi motocyklov Harley-Davidson. Nesprávna inštalácia tejto súpravy môže mať za následok smrť alebo ťažké zranenie. (00333b)
POZNÁMKA
Tento návod odkazuje na informácie v servisnej príručke. Na túto montáž je potrebná servisná príručka. Môžete ju získať od predajcu motocyklov Harley-Davidson.
Obsah súpravy
POZNÁMKA
Tento výkonnostný motorový diel je určený len pre vysoko výkonnostné alebo pretekárske použitie a jeho predaj alebo používanie na motorových vozidlách s kontrolou znečistenia sú zakázané. Používanie tejto súpravy môže zrušiť platnosť obmedzenej záruky na vozidlo. Diely, ktorých použitie súvisí s výkonom motora, sú určené výlučne pre skúsených vodičov.
DEMONTÁŽ
VÝSTRAHA
Ak chcete zabrániť neúmyselnému naštartovaniu motocykla, ktoré by mohlo spôsobiť smrť alebo ťažké zranenie, odpojte pred pokračovaním káble batérie (najprv záporný (–)). (00307a)
VÝSTRAHA
Najprv odpojte kábel od záporného pólu (-) batérie. Ak by sa kábel vedúci ku kladnému pólu (+) dotkol uzemnenej časti, ku ktorej je pripojený kábel vedúci k zápornému pólu (-), mohlo by dôjsť k preskočeniu iskry, ktorá by mohla spôsobiť výbuch batérie s následkom smrti alebo ťažkého zranenia. (00049a)
1. Modely Softail a Touring 2003 a staršie:Modely Dyna 2004 – 05 a Touring 2004 – 2006:
a. Snímte sedadlo podľa postupu uvedeného v servisnej príručke.
b. Odpojte káble batérie. Začnite záporným (-) káblom.
c. Demontujte poistku maxi-fuse. Postupujte podľa časti DEMONTÁŽ POISTKY MAXI-FUSE v servisnej príručke.
UPOZORNENIE
Tesnenie hlavy dodávané v sade Big Bore znižuje nutnosť použitia originálneho vybavenia O-krúžkov. Nemontujte dva O-krúžky na horné čapy valca, môže dôjsť k poškodeniu motora. (00484d)
VÝSTRAHA
Počas servisných prác na palivovom systéme nefajčite a nepracujte v blízkosti otvoreného ohňa alebo iskier. Benzín je extrémne horľavý a výbušný a môže spôsobiť smrť alebo ťažké zranenie. (00330a)
2. Odmontujte súčasné hlavy valcov, valce a piesty. Postupujte podľa návodu uvedeného v časti MOTOR, v danej servisnej príručke.
3. Demontujte súčasný kryt primárnej reťazovej skrinky, tanierovú pružinu spojky a tanierovú pružinu. Postupujte podľa návodu uvedenom v časti PREVODY, v danej servisnej príručke
MONTÁŽ
Demontujte súčasné ložiská vačkového hriadeľa
POZNÁMKA
Prírubové skrutky remenice kľukového aj primárneho vačkového hriadeľa sú špeciálne vytvrdené a ploché podložky majú unikátny priemer a zábrusové povrchy. Používajte preto výlučne diely dodané v súprave na zadržanie vačkového hriadeľa prevodu (25533-99A) počas inštalácie tohto vylepšenia. Prírubové skrutky remenice kľukového a primárneho vačkového hriadeľa nie sú zameniteľné.
  1. Demontujte spolu s podložkami súčasné prírubové skrutky remenice kľukového a primárneho vačkového hriadeľa podľa postupu uvedeného v servisnej príručke. Prírubové skrutky ozubeného vačkového hriadeľa prevodu a podložky zlikvidujte.
  2. Demontujte súčasný ozubený vačkový hriadeľ prevodu podľa postupu uvedeného v servisnej príručke.
  3. Demontujte a zlikvidujte súčasné ložiská vačkového hriadeľa. Postupujte podľa návodu v častiach MOTOR, SPODNÝ KONIEC nosnej dosky vačkového hriadeľa, demontáž/montáž (vačkový hriadeľ, ložiská vačkového hriadeľa) uvedeného v danej servisnej príručke.
Namontujte nové ložiská vačkového hriadeľa
UPOZORNENIE
Ak chcete vycentrovať opernú podložku, inštalujte O-krúžok do povrchovej ryhy. Ak nebude operná podložka vycentrovaná, môže dôjsť k poškodeniu ložiskovej klietky a motora. (00473d)
POZNÁMKA
V prípade, že nie je ozubený hriadeľ dostatočne odkrytý na inštaláciu remenice, vynechajte montáž dištančného prvku a prejdite na krok 1e. Po spustení vnútorných drážok ložísk na strojovo obrobenú časť odstráňte prírubovú skrutku, podložku a remenicu a následne ich zostavte pomocou dištančného prvku. Opakujte krok 1e pre úplnú montáž vnútorných drážok ložísk.

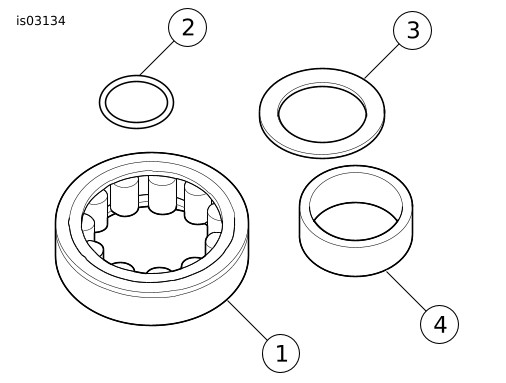

1Valčekové ložisko
2O-krúžok
3Prítlačná podložka
4Vnútorná drážka ložiska
Obrázok 1. Súprava valčekového ložiska zadného vačkového hriadeľa

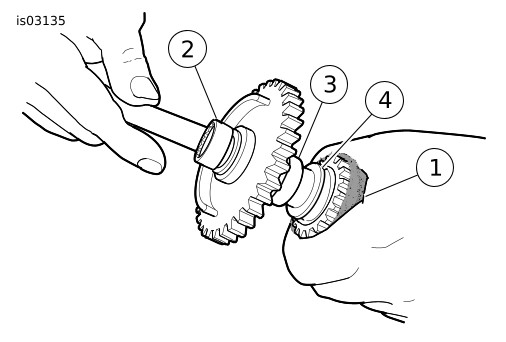

1Handra
2Očkový kľúč, 9/16"
3Vnútorná drážka ložiska
4Prítlačná podložka
Obrázok 2. Namontujte vnútornú drážku ložiska (pomocou O-krúžku a podložky)
  1. Pozrite Obrázok 1 . Namontujte súpravu valčekového ložiska zadného vačkového hriadeľa ( Obrázok 10 , položka 8) na zadný vačkový hriadeľ.
    1. Namontujte O-krúžok na treciu drážku reliéfu. Drážka je umiestnená medzi ozubeným koncom strojovo obrobenej časti a sekundárneho ozubeného vačkového hriadeľa. Pri montáži dbajte na to, aby ste O-krúžok neroztiahli alebo nezlomili. Vzhľadom na to, že sa O-krúžok nepredáva samostatne, bude poškodenie tohto dielu vyžadovať zakúpenie novej súpravy valčekového ložiska.
    2. Vsuňte prítlačnú podložku do zadnej časti vačkového hriadeľa, až kým nebude vycentrovaná cez O-krúžok a umiestnená v trecom reliéfe.
    3. Vsuňte vnútornú drážku ložiska do zadnej časti vačkového hriadeľa, až kým sa nebude dotýkať zakrivenia strojovo obrobenej časti.
    4. Namontujte dištančný prvok remenice primárneho vačkového hriadeľa a ozubené koleso na vačkový hriadeľ a upevnite ich pomocou hrubšej plochej podložky a dlhej prírubovej skrutky.
    5. Pozrite Obrázok 2 . Vačkový hriadeľ omotajte handrou (1), aby ste ju mohli poriadne uchopiť a taktiež aby ste si chránili ruku pred ostrými hranami remenice. Pomocou 9/16" očkového kľúča (2) otáčajte prírubovou skrutkou v smere hodinových ručičiek. Vnútorná drážka ložiska (3) je správne umiestnená, keď sa stabilne dotýka prítlačnej podložky (4).
    6. Overte si, že je prítlačná podložka zafixovaná na mieste a nie je možné ňou otáčať . Podľa potreby zmontujte hriadeľ vo zveráku a dotiahnite prírubové skrutky na požadovanú hodnotu.
    7. Odstráňte prírubové skrutky, plochú podložku, remenicu a dištančný prvok.
  2. POZNÁMKA
    Upozorňujeme, že predné a zadné vačkové ložiská nie sú zameniteľné. Zadný vačkový hriadeľ využíva valčekové ložisko, zatiaľ čo predný vačkový hriadeľ využíva guľôčkové ložisko. Pozrite Obrázok 3 .
    Po namontovaní môže byť ložisko jemne zatlačené alebo jemne uvoľnené. Podľa potreby vyčistite pred inštaláciou vonkajší obvod ložiska a aplikujte prípravok Loctite 243 (modrý), ale dbajte na to, aby ste zmes nenaniesli na valčeky alebo vnútorný obvod ložiska.
  3. Namontujte nové ložiská vačkového hriadeľa na nosnú dosku vačkového hriadeľa podľa nasledujúceho postupu:
    1. Pozrite Obrázok 4 . Vyberte nástroj na demontáž/montáž vačkového hriadeľa (HD-43644).
    2. S reťazou sekundárneho vačkového hriadeľa smerujúcou nahor umiestnite nosnú dosku vačkového hriadeľa na nosnú konzolu tak, aby boli vonkajšie drážky ložísk správne podopreté. Všimnite si, že je jeden roh nosnej konzoly tvarovaný tak, aby sa prispôsobil puzdru vodiacich líšt reťaze do prednej časti nosnej dosky.
    3. Umiestnite nové ložisko cez ložiskový vývrt s popísanou stranou nahor. Vsuňte hriadeľ nadstavca ložiska cez ložisko do otvoru nosnej konzoly.
    4. Pozrite Obrázok 5 . Umiestnite nadstavec ložiska pod piest upínacieho tŕňa. Zatlačte na nadstavec, až kým sa ložisko nebude stabilne dotýkať záhlbníka v nosnej doske vačkového hriadeľa. Opakujte kroky 2a až 2c pre montáž druhého ložiska.
  4. Naneste Loctite 243 (modrý) na závity štyroch skrutiek držiaka ložiska.
  5. Pomocou vŕtacej hlavice T20 Torx ® upevnite držiak ložiska na nosnú dosku vačkového hriadeľa.
  6. Utiahnite skrutky do kríža na hodnotu 20 – 30 in-lb (2,3 – 3,4 Nm). Skontrolujte, či je otvor na držiaku správne zarovnaný s olejovou mastenicou sekundárneho vačkového hriadeľa.

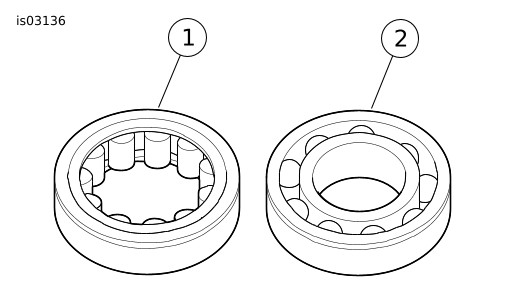

1Valčekové ložisko, zadný vačkový hriadeľ
2Guľôčkové ložisko, predný vačkový hriadeľ
Obrázok 3. Ložiská vačkového hriadeľa

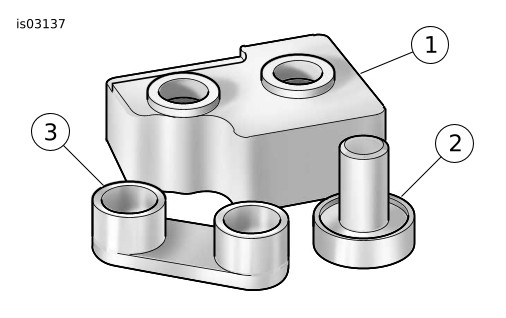

1Nosná konzola
2Nadstavec ložiska
3Nadstavec vačkového hriadeľa
Obrázok 4. Nástroj na demontáž/montáž vačkového hriadeľa

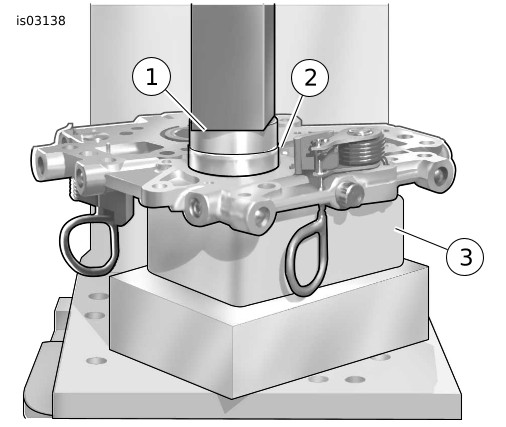

1Nadstavec ložiska
2Ložisko
3Nosná konzola
Obrázok 5. Zatlačenie ložísk do nosnej dosky vačkového hriadeľa
Montáž vačkových hriadeľov
1. Spustite vačkové hriadele do ložísk vačkových hriadeľov.
2. Umiestnite nosnú dosku vačkového hriadeľa na nosnú konzolu, ak bola odstránená v predošlých krokoch. Konzola dostatočne podopiera vnútorné drážky ložísk počas montáže vačkových hriadeľov.
3. Pozrite Obrázok 6. Zarovnajte vyrazené značky na zuboch remenice sekundárneho vačkového hriadeľa (vonkajšie strany). Pomocou fixky opatrne označte umiestnenia vyrazených značiek na vnútornej strane zubov remenice. Tieto značky sú potrebné na správnu orientáciu vačkových hriadeľov po ich zatlačení do ložísk.

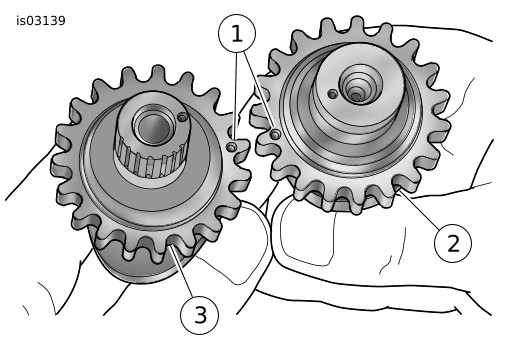

1Vyrazené značky
2Predný vačkový hriadeľ
3Zadný vačkový hriadeľ
Obrázok 6. Zarovnanie vyrazených značiek na zuboch remeníc vačkového hriadeľa
4. Umiestnite sekundárnu reťaz vačkového hriadeľa okolo remeníc oboch predných a zadných vačkových hriadeľov. Ak chcete zachovať pôvodný smer otáčania, uistite sa, že je farebná značka urobená na článku reťaze počas demontáže umiestnená oproti nosnej doske vačkového hriadeľa počas inštalácie.
5. Natočte vačkové hriadele tak, aby boli umiestnené na opačných koncoch reťaze, a následne sa uistite, že farebné značky na vnútornej strane zubov remenice sú stále zarovnané.
6. Počas udržiavania správnej polohy vačkových hriadeľov na reťazi so zarovnanými farebnými značkami umiestnite konce remenice vačkových hriadeľov do ložísk.
POZNÁMKA
Dbajte na to, aby ste počas tohto postupu vačkové hriadele nezamenili. Zadný vačkový hriadeľ, ktorý je možné identifikovať na základe ozubeného hriadeľa, musí byť vložený do valčekového ložiska v zadnej časti nosnej dosky vačkového hriadeľa.
7. Umiestnite vhĺbenie nadstavca vačkového hriadeľa iba cez koniec predného vačkového hriadeľa.
UPOZORNENIE
Počas tlakového postupu udržujte drážku napínača mimo reťaz, aby nedošlo k poškodeniu zostavy napínača. (00474b)
8. Umiestnite koniec predného vačkového hriadeľa do strednej časti pod piest a pomaly zatláčajte nadstavec tak, aby sa predný vačkový hriadeľ začal spúšťať do vnútorného priemeru ložiska.
UPOZORNENIE
Zaistite, aby bol vačkový hriadeľ počas tlakového postupu zarovnaný. Nesprávne zarovnanie môže spôsobiť zachytenie vnútornej drážky na valivých ložiskách, čo môže poškodiť ložisko. (00475b)
9. Pomaly zatláčajte nadstavec na prednom vačkovom hriadeli počas krútenia zadného vačkového hriadeľa podľa potreby tak, aby bolo možné viesť vnútornú drážku medzi valčeky ložiska.
10. Keď je vnútorná drážka na zadnom vačkovom hriadeli spustená do valčekového ložiska, zatlačte nadstavec, až kým nebude predný vačkový hriadeľ plne zasadený na miesto. Podľa potreby zatláčajte prstami hornú časť zadného vačkového hriadeľa tak, aby si zostava zachovala tvar štvorca a aby sa vnútorná drážka hýbala do inštalovanej polohy vo valčekovom ložisku.
11. Po montáži nových vačkových hriadeľov skontrolujte ich synchronizáciu pomocou rovného pravítka pozdĺž vyrazených značiek tak, ako je to popísané v servisnej príručke.
12. Namontujte tesniaci krúžok zo súpravy do drážky na konci predného vačkového hriadeľa.
POZNÁMKA
Skontrolujte ihlové ložiská vačkového hriadeľa v kľukovej skrini a podľa potreby ho vymeňte.
Vymeňte O-krúžok medzi olejovým čerpadlom a vačkovým hriadeľom ( Obrázok 10 , položka 2) a O-krúžok medzi doskou vačkového hriadeľa a kľukovou skriňou ( Obrázok 10 , položka 6).
Montáž nosnej dosky vačkového hriadeľa
Namontujte dosku vačkového hriadeľa podľa návodu v častiach MOTOR, SPODNÝ KONIEC nosnej dosky vačkového hriadeľa, demontáž/montáž uvedeného v danej servisnej príručke.
Namontujte zadný ozubený vačkový hriadeľ, kľukovú remenicu a primárnu reťaz vačkového hriadeľa
1. Naneste tenkú vrstvu čistého motorového oleja H-D 20W50 na zuby zadného vačkového oleja.
2. Nainštalujte ozubenú remenicu na zadný vačkový hriadeľ. Postupujte podľa návodu v častiach MOTOR, SPODNÝ KONIEC nosnej dosky vačkového hriadeľa, demontáž/montáž (vačkový hriadeľ, ložiská vačkového hriadeľa) uvedeného v danej servisnej príručke. Použite dištančné prvky zo súpravy namiesto tých, ktoré sú uvedené v servisnej príručke.
POZNÁMKA
Skontrolujte zarovnanie kľuky a vyrazených značiek remenice primárneho vačkového hriadeľa tak, ako je to popísané v servisnej príručke.
Skontrolujte zarovnanie kľuky a strán remenice primárneho vačkového hriadeľa. Pomocou dištančných prvkov zo súpravy udržujte správne zarovnanie na plus (+) alebo mínus (-) 0,01".
3. Pozrite Obrázok 10. Inštalujte pomocou prírubovej skrutky ozubeného prevodu vačkového hriadeľa (13), podložky (12), kľukovej prírubovej skrutky (11) a plochej podložky (10) zo súpravy.
VÝSTRAHA
Pri uťahovaní svorky na prírube skrutky použite zaisťovač skrutiek. Uvoľnená príruba skrutky môže poškodiť motor, čo môže viesť k nehode s následkom smrti alebo ťažkého zranenia. (00476c)
4. Nainštalujte nové prírubové skrutky a podložky nasledovne:
a. Skontrolujte, či nie sú závity zanesené alebo znečistené od oleja, a následne aplikujte prípravok Loctite Primer 7649.
b. Naneste prípravok Loctite ® 262 (červený) 94759-99na závity alebo prírubové skrutky.
c. Naneste tenkú vrstvu čistého motorového oleja H-D 20W50 na obe strany plochých podložiek.
d. Spustite prírubovú skrutku s plochou podložkou na upevnenie ozubenej kľuky na koniec kľukového hriadeľa.
e. Spustite prírubovú skrutku s plochou podložkou na upevnenie remenice primárneho vačkového hriadeľa na koniec kľukového hriadeľa.
f. Pozrite Obrázok 7 . Umiestnite nástroj na uzamykanie remenice vačkového/kľukového hriadeľa (HD-42314) medzi kľuku a remenice primárneho vačkového hriadeľa na zabránenie otáčaniu. Rukoväť nástroja je označená ako „Cam“ a kľuka pre správnu orientáciu.
g. Utiahnite prírubové skrutky remenice kľukového a primárneho vačkového hriadeľa na hodnotu 15 ft-lbs (20,3 Nm).
h. Uvoľnite každú prírubovú skrutku o jedno úplné otočenie.
i. Utiahnite prírubovú skrutku kľuky na finálny uťahovací moment 24 ft-lb (32,5 Nm).
j. Utiahnite prírubovú skrutku remenice primárneho vačkového hriadeľa na finálny uťahovací moment 34 ft-lb (46,0 Nm).
k. Odstráňte nástroj na uzamykanie remenice a postupujte podľa návodu uvedeného v servisnej príručke na odľahčenie reťazového upínača primárneho vačkového hriadeľa.
5. Namontujte kryt vačkového hriadeľa podľa návodu v častiach MOTOR, SPODNÝ KONIEC nosnej dosky vačkového hriadeľa, demontáž/montáž uvedenom v danej servisnej príručke.
POZNÁMKA
Vymeňte tesniaci kryt vačkového hriadeľa ( Obrázok 10 , položka 3).

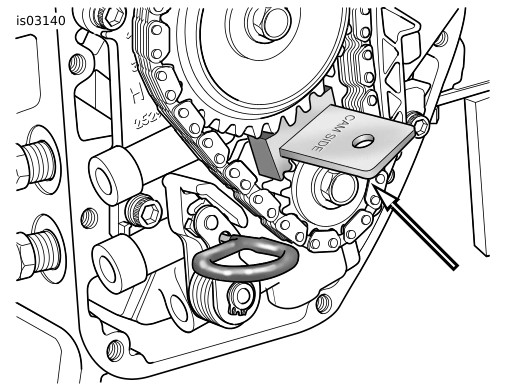

Obrázok 7. Nástroj na uzamykanie remenice vačkového/kľukového hriadeľa
Montáž súčastí motora
  1. Namontujte piesty, valce a hlavy valcov zo súpravy. Postupujte podľa návodu uvedeného v časti MOTOR, v danej servisnej príručke.
  2. Namontujte príchytku tanierovej pružiny, tanierovú pružinu spojky ( Tabuľka 2 , položka 15) reťaze a primárnu reťazovú skrinku. Postupujte podľa návodu uvedeného v časti PREVODY, v danej servisnej príručke.
Namontujte vysoko výkonný vzduchový filter
Postupujte podľa návodu priloženého k súprave vzduchového filtra (29440-99D) na hárku s inštrukciami J04163.
Finálna montáž
VÝSTRAHA
Najprv pripojte kladný kábel batérie (+). Ak by sa kábel vedúci ku kladnému pólu (+) dotkol uzemnenej časti, ku ktorej je pripojený kábel vedúci k zápornému pólu (-), mohlo by dôjsť k preskočeniu iskry, ktorá by mohla spôsobiť výbuch batérie s následkom smrti alebo ťažkého zranenia. (00068a)
VÝSTRAHA
Po montáži sedla sa pokúste sedlo zdvihnúť a uistiť sa tým, že je zamknuté na mieste. Počas jazdy sa môže uvoľnené sedlo posunúť a spôsobiť stratu kontroly nad motocyklom, ktorá môže mať za následok smrť alebo ťažké zranenie. (00070b)
1. Modely Softail, Dyna 2003 a staršie a Touring 2003 a staršie:Modely Dyna 2004 – 05 a Touring 2004 – 2006:
a. Pripojte káble batérie. Začnite kladným (+) káblom.
b. Namontujte sedadlo podľa postupu uvedenom v servisnej príručke.
c. Namontujte poistku maxi-fuse. Postupujte podľa časti MONTÁŽ POISTKY MAXI-FUSE v servisnej príručke.
Opätovná kalibrácia ECM
UPOZORNENIE
Po montáži tejto zostavy je treba znova kalibrovať jednotku ECM. Ak nie je vykonaná správna kalibrácia jednotky ECM, môže dôjsť k vážnemu poškodeniu motora. (00399b)
Stiahnite si novú kalibráciu ECM pomocou softvéru Digital Technician™ u predajcu Harley-Davidson.
SERVISNÉ DIELY

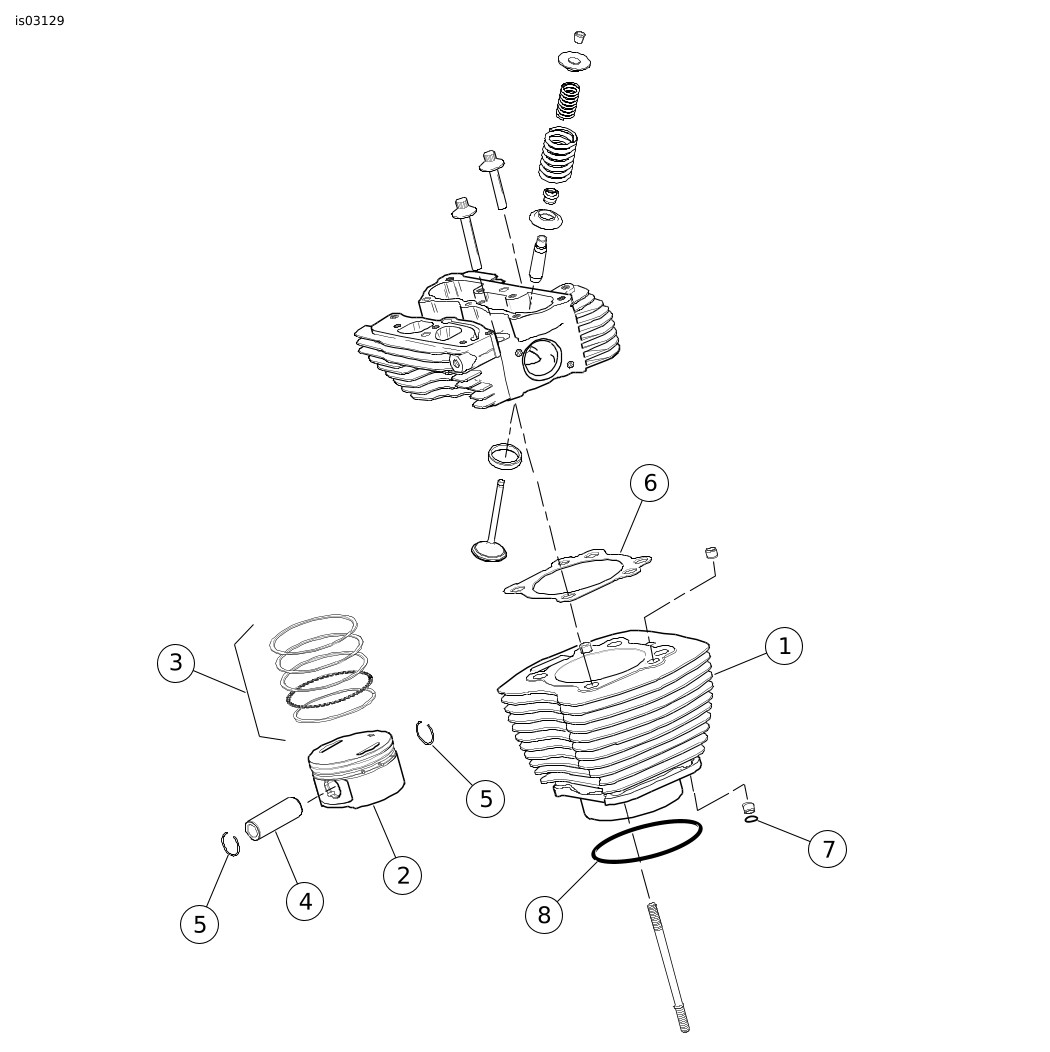

Obrázok 8. Servisné diely: Súprava fázy 2 hlbokých vývrtov zostavy Screamin' Eagle Pro
Tabuľka 1. Servisné diely: Súprava fázy 2 hlbokých vývrtov zostavy Screamin' Eagle Pro
Položka
Opis (množstvo)
Číslo dielu
Položka
Opis (množstvo)
Číslo dielu
1
Zostava valcov (čierne) (2)
16548-99A
6
Tesnenie hlavy (2)
16787-99A
2
Piest (2)
Nepredáva sa samostatne
7
O-krúžok, príchytka krúžku dosky valca (2)
11273
3
Súprava piestnych krúžkov (2)
21918-99
8
O-krúžok, kohút valca (2)
11256
4
Čap piestu (2)
22132-99
--
Súprava piestov (obsahuje položky 2 až 5)
22851-99A
5
Poistný krúžok čapu piestu (4)
22097-99
Poznámka: Nemontujte O-krúžky (položka 7) na vrchnú časť príchytiek valca.

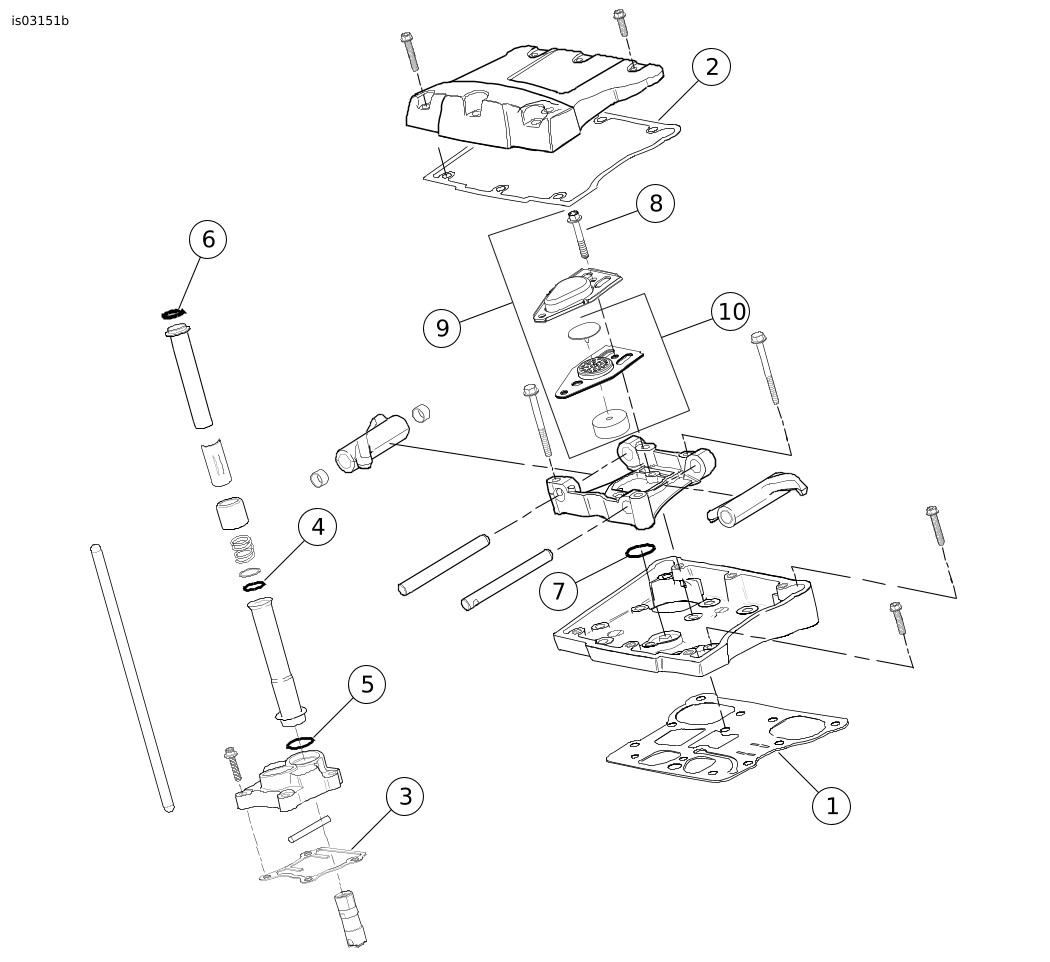

Obrázok 9. Servisné diely: Súprava fázy 1 hlbokých vývrtov zostavy Screamin' Eagle
Tabuľka 2. Servisné diely: Súprava fázy 2 hlbokých vývrtov zostavy Screamin' Eagle
Položka
Opis (množstvo)
Číslo dielu
Položka
Opis (množstvo)
Číslo dielu
1
Tesnenie, základňa krytu vahadla (2)
16719-99A
10
Zostava usmerňovača (2)
26500002
2
Tesnenie, horná časť krytu vahadla (2)
17386-99A
11
Súprava vzduchového filtra (nie je zobrazená)
29440-99C
3
Tesnenie, kryt zdvíhadla ventilu (2)
18635-99B
12
Tesnenie, výfuk (nie je zobrazený)
17048-98
4
O-krúžok, kryt strednej tlačnej tyče (4)
11132
13
Tesnenie, prívod EFI (2) (nie je zobrazený)
26995-86B
5
O-krúžok, kryt dolnej tlačnej tyče (4)
11145
14
Súprava tesniacich ventilov (nie je zobrazená)
18004-86
6
O-krúžok, kryt hornej tlačnej tyče (4)
11293
15
Pružina, tanierová pružina spojky (nie je zobrazená)
37951-98
7
O-krúžok, podpora vahadla (2)
11270
--
Súprava odvzdušňovača (obsahuje položky 8 až 10)
17025-03A
8
Skrutka (4)
4400
9
Zostava odvzdušňovača
17025-03A

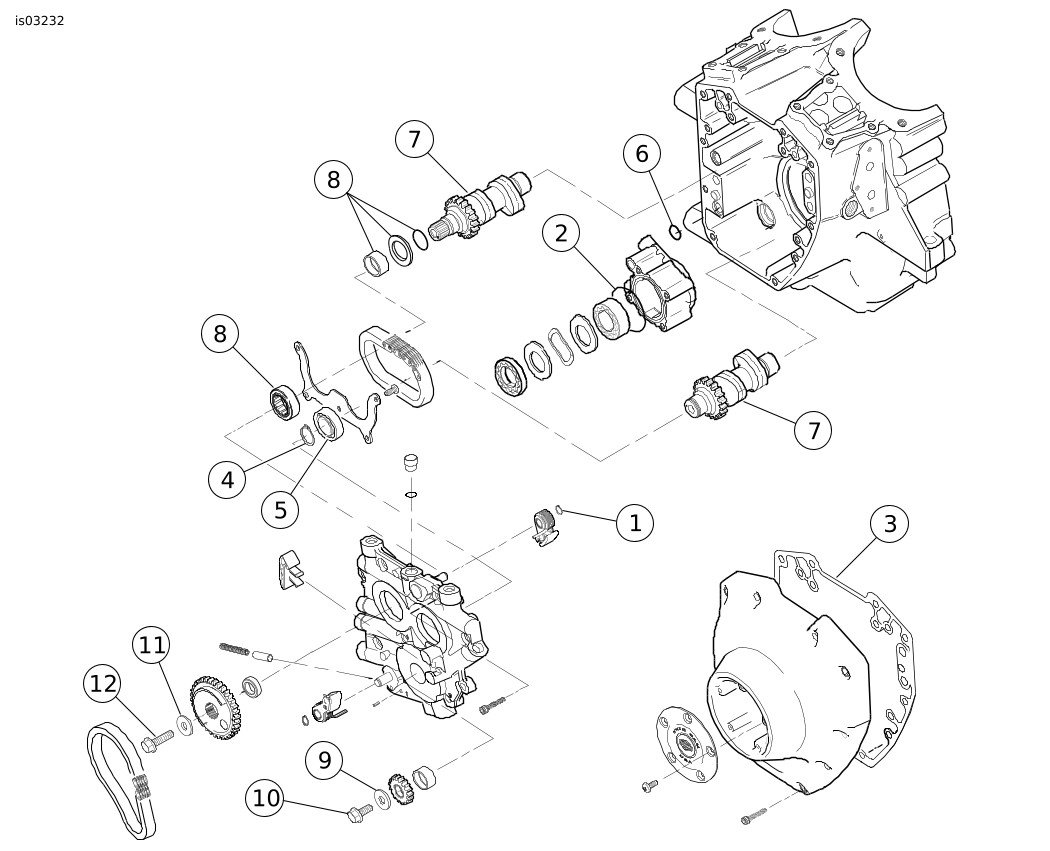

Obrázok 10. Servisné diely: Súprava fázy 2 hlbokých vývrtov zostavy Screamin' Eagle Pro
Tabuľka 3. Servisné diely: Súprava fázy 2 hlbokých vývrtov zostavy Screamin' Eagle Pro
Položka
Opis (množstvo)
Číslo dielu
Položka
Opis (množstvo)
Číslo dielu
1
Poistná obruč (2)
11031
8
Súprava valčekového ložiska, zadný vačkový hriadeľ
8983
2
O-krúžok, medzi olejovým čerpadlom a doskou vačkového hriadeľa
11286
9
Podložka (kľuka) (2)
Nepredáva sa samostatne
3
Ploché tesnenie, kryt vačkového mechanizmu
25244-99A
10
Skrutková zátka, prírubová (kľuka) (2)
Nepredáva sa samostatne
4
Poistný krúžok, kľukový hriadeľ
11494
11
Podložka (zadný vačkový hriadeľ)
6294
5
Guľôčkové ložisko, predný vačkový hriadeľ
8990A
12
Skrutková zátka, prírubová (zadný vačkový hriadeľ)
996
6
O-krúžok, medzi nosnou doskou vačkového hriadeľa a kľukovou skriňou (2)
11301
13
Loctite 262 (červený), 0,5 ml balenie (nie je zobrazené)
Nepredáva sa samostatne
7
Súprava vačkového hriadeľa (vrátane predného a zadného)
25937-99B
Poznámky: Položky 9 a 10 sú k dispozícii len ako súčasť súpravy na zadržanie vačkového hriadeľa prevodu 25533-99A. Loctite (položka 13) je k dispozícii len v 6 ml balení, číslo dielu 94759-99.
