Kit ng Bracket ng Forward Control
J064392020-01-14
PANGKALAHATAN
Numero ng Kit
50500693, 50501640
Mga Modelo
Para sa impormasyon ukol sa fitment ng modelo, pakitingnan ang Retail na Katalogo ng P&A o ang seksyon ng Mga Piyesa at Accessory ng www.harley-davidson.com (Ingles lamang).
BABALAAng kaligtasan ng nagmamaneho at pasahero ay nakasalalay sa tamang pag-i-install ng kit na ito. Gamitin ang naaangkop na mga pamamaraan sa manwal ng serbisyo. Kung ang pamamaraan ay hindi abot ng iyong kakayahan o wala kang mga angkop na kasangkapan, ipagawa sa isang dealer ng Harley-Davidson ang pag-i-install. Ang maling pag-i-install ng kit na ito ay maaaring magresulta sa kamatayan o malubhang pinsala. (00333b)
TALA
Ang pahina ng tagubilin na ito ay sumasangguni sa impormasyon sa Manwal ng Serbisyo. Makakakuha na ng Manwal ng Serbisyo para sa modelo ng iyong motorsiklo mula sa isang Harley-Davidson Dealer.
MGA NILALAMAN NG KIT
Tingnan ang Figure 5 at Talahanayan 1 .
PAGTATANGGAL
Tanggalin ang bracket ng forward control sa kanang bahagi at bracket ng forward control sa kaliwang bahagi. Tingnan ang manwal ng serbisyo.
PAGKAKABIT
KANANG BAHAGI
| 1. | Tingnan ang Figure 1 . Iposisyon ang bracket ng forward control sa kanang bahagi (1). |

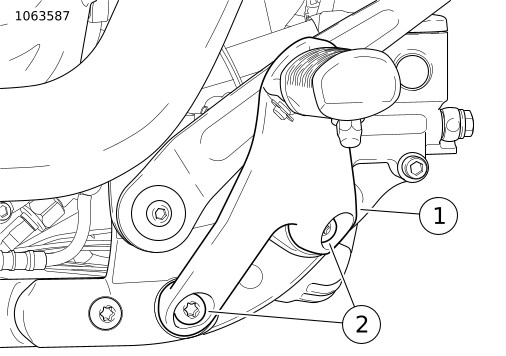

Figure 1. Forward Control sa Kanang Bahagi | ||||||||
| 2. | Magkabit ng dalawang 3/8-16 x 1.625 torx head button screw (2). Higpitan. Torque: 54,2–61 N·m (40–45 ft-lbs) | |||||||||

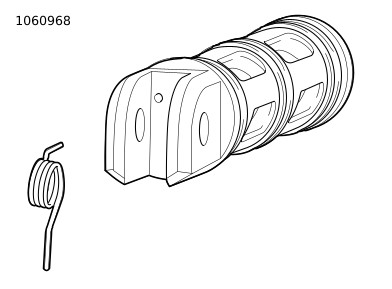

| 3. | Tingnan ang Figure 3 . Ipasok ang maikling bahagi ng torsion spring (1) sa butas ng footpeg (3). Ipantay ang mahabang leg ng torsion spring (1) sa butas sa footpeg mount at insert. Ikutin ang footpeg (3) sa posisyon sa clevis at ipasok ang pin (4) sa loob ng clevis, footpeg (3) at spring (1). Ikabit ang retaining clip (2). TALA Tingnan ang Figure 2 . Kapag isinasagawa ang susunod na hakbang, tiyakin na ang spring ay nakaposisyon sa loob ng footpeg. |  Figure 2. Torsion Spring

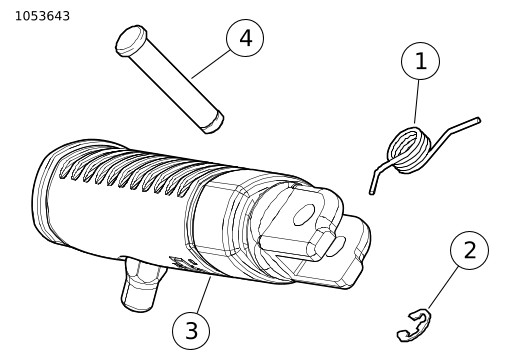

Figure 3. Pagkakabit ng Torsion Spring ng Footpeg ng Rider |
KALIWANG BAHAGI
| 1. | Tingnan ang Figure 4 . Iposisyon ang bracket ng forward control sa kaliwang bahagi (1). |

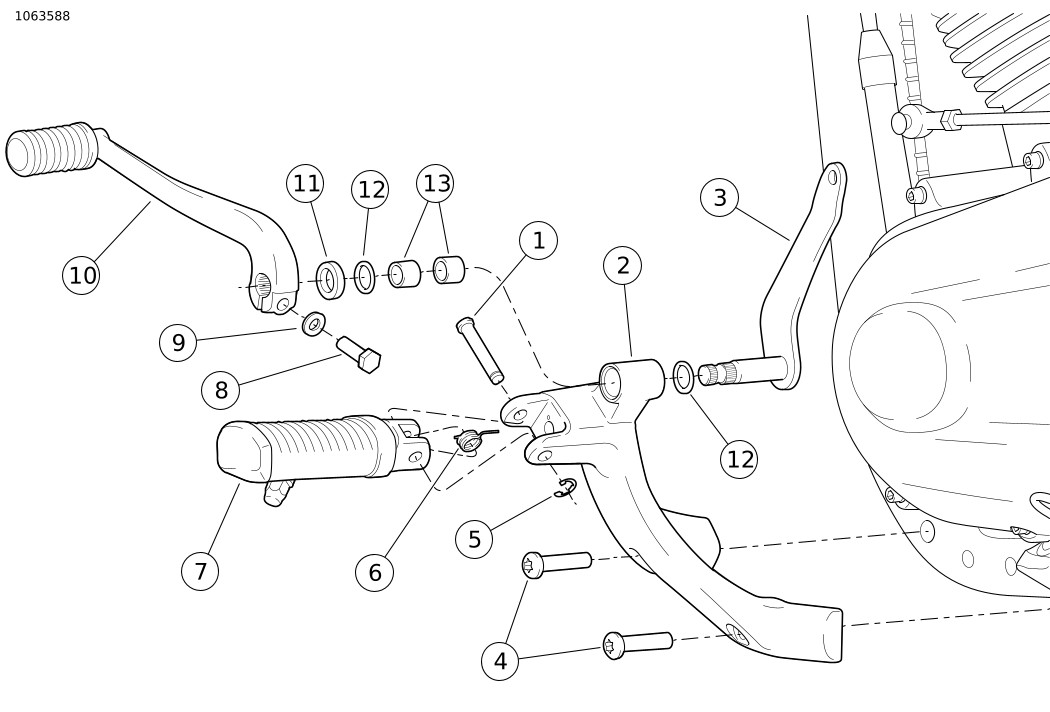

Figure 4. FORWARD CONTROL SA KALIWANG BAHAGI | ||||||||||||||||||||||||||
| 2. | Magkabit ng dalawang 3/8-16 x 1.625 torx head button screw (4). Higpitan. Torque: 54,2–61 N·m (40–45 ft-lbs) | |||||||||||||||||||||||||||
| 3. | Tiyakin na ang panloob na o-ring (12) ay nakapuwesto sa shifter lever (3) at iposisyon ang shifter lever sa bracket ng forward control sa kaliwang bahagi (2). | |||||||||||||||||||||||||||
| 4. | Ikabit ang panlabas na o-ring (12) at spacer (11) sa shifter lever (3). | |||||||||||||||||||||||||||
| 5. | Ikabit ang assembly ng shifter (10), ikabit ang pinch bolt (8) at washer (9). Higpitan. Torque: 12,2–16,2 N·m (9–12 ft-lbs) | |||||||||||||||||||||||||||
| 6. | Tingnan ang Figure 4 . Ipasok ang maikling bahagi ng torsion spring (6) sa butas ng footpeg (7). Ipantay ang mahabang leg ng torsion spring (6) sa butas sa footpeg mount at insert. Ikutin ang footpeg (7) sa posisyon sa clevis at ipasok ang pin (1) sa loob ng clevis, footpeg (7) at spring (6). Ikabit ang retaining clip (5). TALA Tingnan ang Figure 2 . Kapag isinasagawa ang susunod na hakbang, tiyakin na ang spring ay nakaposisyon sa loob ng footpeg. |
MGA PAMALIT NA PIYESA

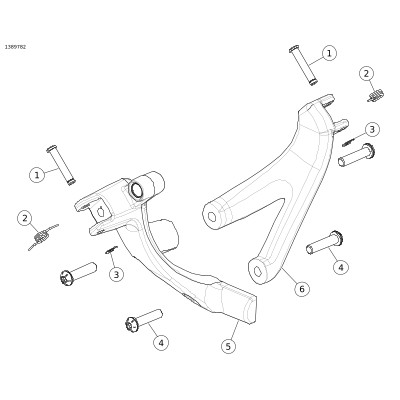

Figure 5. Mga Pamalit na Piyesa: Kit ng Bracket ng Forward Control
Talahanayan 1. Mga Pamalit na Piyesa: Kit ng Bracket ng Forward Control
Item | Paglalarawan (Dami) | Numero ng Piyesa |
|---|---|---|
1 | Clevis pin (2) | 50500702 |
2 | Spring (2) | 50500703 |
3 | E-clip (2) | 50500701 |
4 | Turnilyo, Torx head button, chrome (4) | 10200536 |
5 | Bracket, forward control sa kaliwang bahagi, chrome | 33600212 |
Bracket, forward control sa kaliwang bahagi, itim | 33600134 | |
6 | Bracket, forward control sa kanang bahagi, chrome | 50500913 |
Bracket, forward control sa kanang bahagi, itim | 50500746 |
