Комплекти спирачен лост Cruiser
J064042020-01-14
ОБЩИ
Номер на комплект
Комплекти спирачен лост на бордовата стъпенка ( Figure 1 )
41600215, 41600216, 41600217
Комплекти спирачен лост на стъпенка щифт ( Figure 2 )
41600218, 41600219, 41600220
Комплекти спирачен лост ( Figure 3 )
41600298, 41600299
Модели
За информация за съвместимост с модели вижте каталога за части и аксесоари или раздела Части и аксесоари на www.harley-davidson.com (само на английски).
Изисквания за монтаж
За правилния монтаж са необходими подложки на спирачния лост. Използвайте отново фабричната подложка или вижте каталога за части и аксесоари или раздела „Части и аксесоари“ на www.harley-davidson.com (само на английски език).
Комплекти 41600298 и 41600299: Изисква се отделно закупуване на нова подложка за спирачния педал.
ПРЕДУПРЕЖДЕНИЕ
Безопасността на водача и пътника зависи от правилното поставяне на този комплект. Следвайте съответните процедури в наръчника за обслужване. Ако сметнете, че не можете да извършите процедурата или не разполагате с правилните инструменти, свържете се с дилър на Harley-Davidson да извърши инсталирането. Неправилното поставяне на този комплект би могло да предизвика смърт или сериозно нараняване. (00333b)
NOTE
Тези инструкции се отнасят до информацията в сервизното ръководство. Сервизното ръководство за вашия модел мотоциклет е необходимо за този монтаж и е достъпно от дилър на Harley-Davidson.
Съдържание на комплекта
Вижте Figure 1 , Figure 2 , Figure 3 и Table 1 .
Сваляне на фабричния спирачен лост
1. Обърнете внимание на ъгъла, под който е монтиран фабричният спирачен лост.
2. Отстранете шплинтовия щифт и щифта на скобата от спирачния лост.
3. Запазете щифта на скобата, но изхвърлете шплинтовия щифт.
4. Свалете винта с полукръгла шестостенна глава, голямата плоска шайба, малката шайба и гайката с фланец.
5. Свалете фабричния спирачен лост
6. Запазете крепежните елементи на спирачния лост.
7. Изхвърлете двата О-пръстена.
8. Ако фабричната подложка на спирачния лост ще бъде използвана повторно за новия спирачен лост, извадете я от фабричния спирачен лост и я запазете за повторна употреба.
МОНТАЖ
1. Поставете двата нови О-пръстена в новия спирачен лост.
2. Монтирайте спирачния лост по същия начин като фабричния спирачен лост.
3. Поставете винта с шестостенна глава, голямата плоска шайба, малката шайба и гайката с фланец.
4. Затегнете до стойностите на въртящия момент, указани в сервизното ръководство.
5. Поставете спирачната щанга върху спирачния лост.
6. Поставете сваления по-рано щифт на скобата.
7. Поставете новия шплинтов щифт, предоставен в комплекта.
8. Монтирайте фабричната подложка за спирачния лост или монтирайте допълнителна подложка за спирачен лост.
ЧАСТИ ЗА ОБСЛУЖВАНЕ

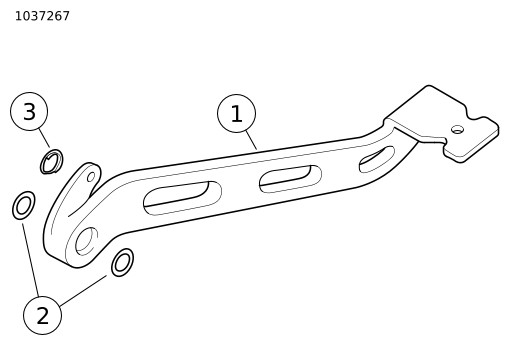

Фигура 1. Спирачен лост на бордовата стъпенка

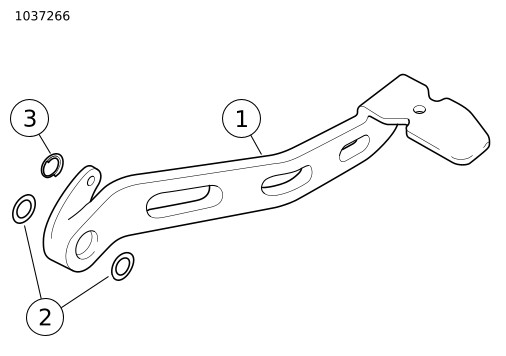

Фигура 2. Комплекти спирачен лост на стъпенката щифт
Фигура 3. Спирачен лост
Таблица 1. Таблица с части за обслужване
Комплект
Елемент
Описание (Количество)
Номер на част
Комплект 41600215
1
Спирачен лост (хром)
Не се продава отделно
2
О-пръстен (2)
11364
3
Шплинт, кръгъл
51938-04
Комплект 41600216
1
Спирачен лост (черен)
Не се продава отделно
2
О-пръстен (2)
11364
3
Шплинт, кръгъл
51938-04
Комплект 41600217
1
Спирачен лост (edge cut)
Не се продава отделно
2
О-пръстен (2)
11364
3
Шплинт, кръгъл
51938-04
Комплект 41600218
1
Спирачен лост (хром)
Не се продава отделно
2
О-пръстен (2)
11364
3
Шплинт, кръгъл
51938-04
Комплект 41600219
1
Спирачен лост (черен)
Не се продава отделно
2
О-пръстен (2)
11364
3
Шплинт, кръгъл
51938-04
Комплект 41600220
1
Спирачен лост (edge cut)
Не се продава отделно
2
О-пръстен (2)
11364
3
Шплинт, кръгъл
51938-04
Комплект 41600298
1
Спирачен лост (графит)
Не се продава отделно
2
О-пръстен (2)
11364
3
Шплинт, кръгъл
51938-04
Комплект 41600299
1
Спирачен лост (черен)
Не се продава отделно
2
О-пръстен (2)
11364
3
Шплинт, кръгъл
51938-04
