מספר ערכה

ערכות רגלית בלם במדרך לרוכב ( איור 1 )

41600215, 41600216, 41600217

ערכות רגלית בלם ( איור 2 )

41600218, 41600219, 41600220

ערכות רגלית בלם ( איור 3 )

41600298, 41600299

דגמים

למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).

דרישות התקנה

לצורך התקנה נאותה של ערכה זו נדרשות רפידות רגלית בלם. ניתן להשתמש שוב ברפידה המקורית, או לעיין בקטלוג הקמעונאי של חלקים ואביזרים או בקטע Parts and Accessories ב-www.harley-davidson.com (באנגלית בלבד).

ערכות 41600298 ו-41600299: יש לרכוש בנפרד רפידת דוושת בלם נלווית חדשה .

אזהרה

הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)

הערה

גיליון הנחיות זה מתייחס למידע במדריך השירות. נדרש מדריך טיפולים לאופנוע מהדגם שלך על מנת לבצע התקנה זו, והוא זמין אצל סוכן Harley-Davidson.

תכולת הערכה

ראה איור 1 , איור 2 ‚ איור 3 ו- טבלה 1 .

הסרת רגלית הבלם המקורית

1.	רשום לפניך באיזו זווית מורכבת רגלית הבלם המקורית.
2.	הסר את פין היתד ואת פין הקלוויס מרגלית הבלם.
3.	שמור על פין הקלוויס אבל השלך לפח את פין היתד.
4.	הסר את בורג הכפתור ראש שקע משושה, הדסקית השטוחה הגדולה, הדסקית הקטנה ואום האוגן.
5.	הסר את רגלית הבלם המקורית
6.	שמור את חלקי ההתקנה והחיבור של רגלית הבלם.
7.	השלך לפח את שתי טבעות ה-O.
8.	אם אתה מתכוון להשתמש שוב ברפידת רגלית הבלם המקורית ברגלית הבלם החדשה, הסר אותה מרגלית הבלם המקורית ושמור אותה כדי להרכיב אותה מחדש.

התקנה

1.	הכנס את שתי טבעות ה-O החדשות לתוך רגלית הבלם החדשה .
2.	התקן את רגלית הבלם באותו הכיוון שרגלית הבלם המקורית הייתה מורכבת.
3.	הכנס את בורג הכפתור ראש שקע משושה, הדסקית השטוחה הגדולה, הדסקית הקטנה ואום האוגן.
4.	הדק לערכי המומנט המצוינים במדריך הטיפולים.
5.	הצב את מוט הבלם על רגלית הבלם.
6.	התקן את פין הקלוויס שהסרת מקודם.
7.	התקן את פין היתד החדש הכלול בערכה.
8.	התקן את רפידת רגלית הבלם המקורית או התקן רפידת רגלית בלם נלווית.

חלקי שירות

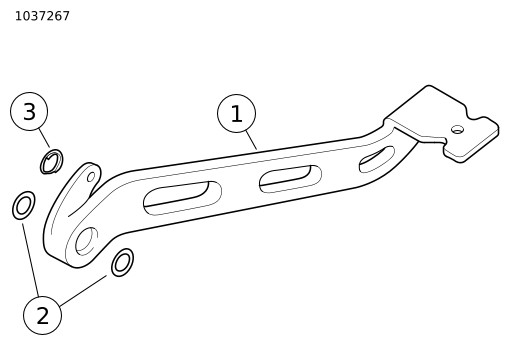

תרשים 1. רגלית בלם במדרך לרוכב

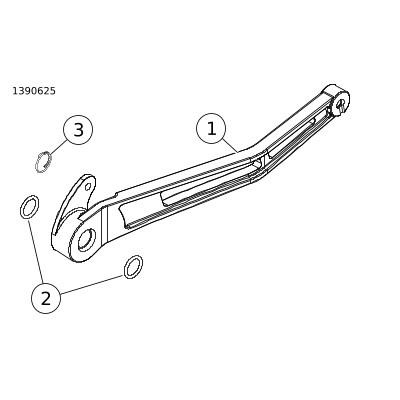

תרשים 2. ערכות רגלית בלם

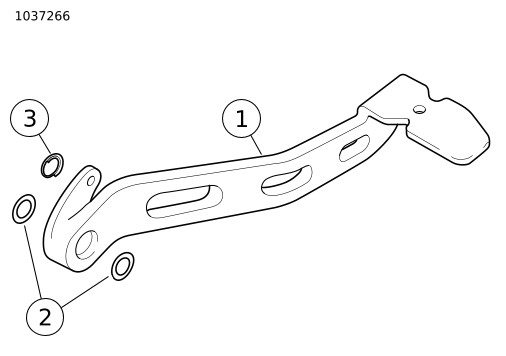

תרשים 3. ידית בלם

טבלה 1. טבלת חלקי שירות

ערכה	פריט	תיאור (כמות)	מספר חלק
ערכה 41600215	1	רגלית בלם (כרום)	לא נמכר בנפרד
	2	טבעת O (2)	11364
	3	יתד, מעגלית	51938-04
ערכה 41600216	1	רגלית בלם (שחור)	לא נמכר בנפרד
	2	טבעת O (2)	11364
	3	יתד, מעגלית	51938-04
ערכה 41600217	1	רגלית בלם (בחתך של הקצה)	לא נמכר בנפרד
	2	טבעת O (2)	11364
	3	יתד, מעגלית	51938-04
ערכה 41600218	1	רגלית בלם (כרום)	לא נמכר בנפרד
	2	טבעת O (2)	11364
	3	יתד, מעגלית	51938-04
ערכה 41600219	1	רגלית בלם (שחור)	לא נמכר בנפרד
	2	טבעת O (2)	11364
	3	יתד, מעגלית	51938-04
ערכה 41600220	1	רגלית בלם (בחתך של הקצה)	לא נמכר בנפרד
	2	טבעת O (2)	11364
	3	יתד, מעגלית	51938-04
ערכה 41600298	1	רגלית בלם (גרפיט)	לא נמכר בנפרד
	2	טבעת O (2)	11364
	3	יתד, מעגלית	51938-04
ערכה 41600299	1	רגלית בלם (שחור)	לא נמכר בנפרד
	2	טבעת O (2)	11364
	3	יתד, מעגלית	51938-04
