„Cruiser“ stabdžių svirčių komplektai
J064042020-01-14
BENDROJI INFORMACIJA
Komplekto numeris
Plokščiųjų paminų stabdžių svirčių komplektai (
Pav 1
)
41600215, 41600216, 41600217
Paminų stabdžių svirčių komplektai (
Pav 2
)
41600218, 41600219, 41600220
Stabdžių svirčių komplektai (
Pav 3
)
41600298, 41600299
Modeliai
Informaciją apie tai, kuriems modeliams tai tinka, žr. dalių ir priedų (P&A) mažmeninės prekybos kataloge arba interneto svetainės www.harley-davidson.com skyriuje apie dalis ir priedus (tik anglų k.).
Montavimo reikmenys
Norint sumontuoti tinkamai, reikalingi stabdžių svirčių komplektai. Naudokite gamyklinę pagalvėlę arba žr. dalių ir priedų (P&A) mažmeninės prekybos kataloge arba interneto svetainės www.harley-davidson.com skyriuje apie dalis ir priedus (tik anglų k.).
Komplektai Nr. 41600298 ir 41600299:
Reikia atskirai įsigyti
naują
papildomai parduodamą stabdžio pedalo pagalvėlę.
ĮSPĖJIMASVairuotojo ir keleivio saugumas priklauso nuo tinkamo šio rinkinio sumontavimo. Vadovaukitės atitinkamomis techninės priežiūros vadovo procedūromis. Jei patys procedūros atlikti negalite arba neturite tinkamų įrankių, tegu sumontuoja „Harley-Davidson“ pardavėjas. Netinkamai sumontavus šį rinkinį, galima sunkiai arba mirtinai susižaloti. (00333b)
PASTABA
Šiame instrukcijų lape yra pateikta nuorodų į informaciją iš techninės priežiūros vadovo. Norint atlikti šiuos montavimo darbus, reikalingas atitinkamo motociklo modelio techninės priežiūros vadovas. Šį vadovą galima gauti iš „Harley-Davidson“ prekybos atstovo.
Gamyklinės stabdžio svirties nuėmimas
| 1. | Įsidėmėkite kampą, kuriuo buvo sumontuota gamyklinė stabdžio svirtis. | |
| 2. | Iš stabdžio svirties išimkite spraustelį ir prikabinamosios ąsos kaištelį. | |
| 3. | Prikabinamosios ąsos kaištelį išsaugokite, o spraustelį pašalinkite. | |
| 4. | Išimkite sraigtą su šešiakampiu lizdu suapvalintoje galvutėje, didelę plokščią poveržlę, mažą poveržlę ir flanšinę veržlę. | |
| 5. | Gamyklinės stabdžio svirties nuėmimas | |
| 6. | Stabdžio svirties tvirtinimo detales pasilikite. | |
| 7. | Du žiedinius tarpiklius pašalinkite. | |
| 8. | Jei gamyklinę stabdžio svirties pagalvėlę ketinate vėl naudoti su naująja stabdžio svirtimi, nuo gamyklinės stabdžio svirties šią pagalvėlę nuimkite ir pasilikite, kad galėtumėte panaudoti surinkdami. |
MONTAVIMAS
| 1. | Į naująją stabdžio svirtį įdėkite du naujus žiedinius tarpiklius. | |
| 2. | Stabdžio svirtį sumontuokite išlaikydami tą pačią kryptį, kaip gamyklinės stabdžio svirties. | |
| 3. | Įdėkite sraigtą su šešiakampiu lizdu galvutėje, didelę plokščią poveržlę, mažą poveržlę ir flanšinę veržlę. | |
| 4. | Priveržkite iki priveržimo momentų, nurodytų techninės priežiūros vadove. | |
| 5. | Ant stabdžio svirties uždėkite stabdžio trauklę. | |
| 6. | Sumontuokite prikabinamosios ąsos kaištelį, kurį išėmėte pirmiau. | |
| 7. | Sumontuokite naująjį spraustelį iš komplekto. | |
| 8. | Sumontuokite gamyklinę arba papildomai įsigytą stabdžio svirties pagalvėlę. |
DALYS, REIKALINGOS UŽDUOČIAI ATLIKTI

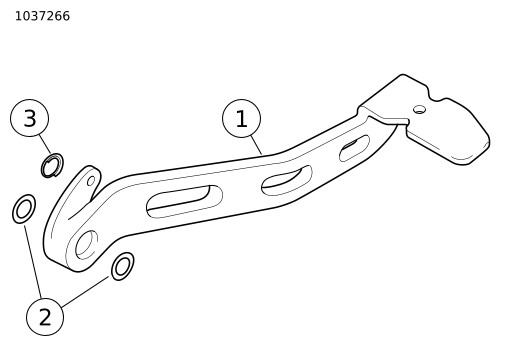

Pav 1. Plokščiosios paminos stabdžio svirtis

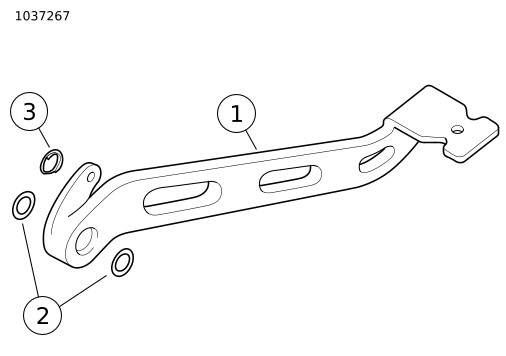

Pav 2. Paminų stabdžių svirčių komplektai

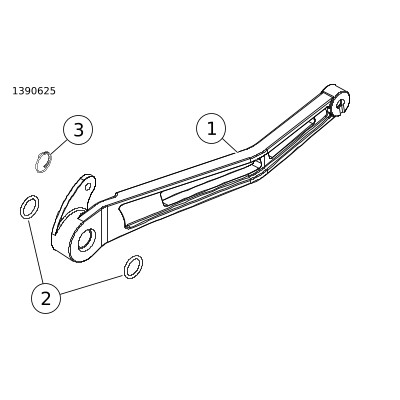

Pav 3. Stabdžio svirtis
Lent 1. Dalių, reikalingų užduočiai atlikti, lentelė
Rinkinys | Elementas | Aprašymas (kiekis) | Dalies numeris |
|---|---|---|---|
Komplektas Nr. 41600215 | 1 | Stabdžio svirtis (chromuota) | Atskirai neparduodama |
2 | O-žiedas (2) | 11364 | |
3 | Spraustelis, apskritiminis | 51938-04 | |
Komplektas Nr. 41600216 | 1 | Stabdžio svirtis (juoda) | Atskirai neparduodama |
2 | O-žiedas (2) | 11364 | |
3 | Spraustelis, apskritiminis | 51938-04 | |
Komplektas Nr. 41600217 | 1 | Stabdžio svirtis (apipjautomis briaunomis) | Atskirai neparduodama |
2 | O-žiedas (2) | 11364 | |
3 | Spraustelis, apskritiminis | 51938-04 | |
Komplektas Nr. 41600218 | 1 | Stabdžio svirtis (chromuota) | Atskirai neparduodama |
2 | O-žiedas (2) | 11364 | |
3 | Spraustelis, apskritiminis | 51938-04 | |
Komplektas Nr. 41600219 | 1 | Stabdžio svirtis (juoda) | Atskirai neparduodama |
2 | O-žiedas (2) | 11364 | |
3 | Spraustelis, apskritiminis | 51938-04 | |
Komplektas Nr. 41600220 | 1 | Stabdžio svirtis (apipjautomis briaunomis) | Atskirai neparduodama |
2 | O-žiedas (2) | 11364 | |
3 | Spraustelis, apskritiminis | 51938-04 | |
Komplektas Nr. 41600298 | 1 | Stabdžio svirtis (grafito spalvos) | Atskirai neparduodama |
2 | O-žiedas (2) | 11364 | |
3 | Spraustelis, apskritiminis | 51938-04 | |
Komplektas Nr. 41600299 | 1 | Stabdžio svirtis (juoda) | Atskirai neparduodama |
2 | O-žiedas (2) | 11364 | |
3 | Spraustelis, apskritiminis | 51938-04 |
