Kits de palanca del freno de Cruiser
J064042020-01-14
GENERAL
Número de kit
Kits de palanca de freno de la placa apoyapiés (
Figura 1
)
41600215, 41600216, 41600217
Kits de palanca de freno de taco apoyapiés (
Figura 2
)
41600218, 41600219, 41600220
Kits de palanca de freno (
Figura 3
)
41600298, 41600299
Modelos
Para información sobre accesorios del modelo, consulta el Catálogo de venta al detalle de P&A (piezas y accesorios) o la sección de Piezas y Accesorios de www.harley-davidson.com (solo en inglés).
Requisitos de instalación
Se requieren almohadillas de la palanca del freno para una instalación correcta. Reutilice la almohadilla de fábrica o consulte el catálogo de venta al detalle de P&A (piezas y accesorios), o la sección Piezas y accesorios de www.harley-davidson.com (inglés solamente).
Kits 41600298 y 41600299:
Se requiere la compra por separado de una
nueva
almohadilla del pedal del freno accesoria.
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Se requiere un manual de servicio para el modelo de tu motocicleta para esta instalación y está disponible en un concesionario de Harley-Davidson.
Extracción de la palanca del freno de fábrica
| 1. | Tome nota del ángulo en el que se monta la palanca del freno de fábrica. | |
| 2. | Extraiga el pasador de chaveta y el pasador de horquilla de la palanca del freno. | |
| 3. | Conserve el pasador de horquilla, pero deseche el pasador de chaveta. | |
| 4. | Retire el tornillo de casquillo con cabeza de botón hexagonal, la arandela plana grande, la arandela pequeña y la tuerca de reborde. | |
| 5. | Retire la palanca del freno de fábrica | |
| 6. | Conserve los elementos de sujeción de montaje de la palanca del freno. | |
| 7. | Deseche los dos o-rings. | |
| 8. | Si la almohadilla de la palanca del freno de fábrica se reutilizará en la nueva palanca del freno, extráigala de la palanca del freno de fábrica y consérvela para volver a montarla. |
INSTALACIÓN
| 1. | Inserte dos o-rings nuevos en la nueva palanca del freno. | |
| 2. | Instale la palanca del freno en la misma dirección que la palanca del freno de fábrica. | |
| 3. | Inserte el tornillo de botón de casquillo con cabeza hexagonal, la arandela plana grande, la arandela pequeña y la tuerca de reborde. | |
| 4. | Apriete los valores de par de torsión especificados en el manual de servicio. | |
| 5. | Coloque la varilla del freno en la palanca del freno. | |
| 6. | Instale el pasador de horquilla que retiró anteriormente. | |
| 7. | Instale el nuevo pasador de chaveta proporcionado en el kit. | |
| 8. | Instale la almohadilla de la palanca del freno de fábrica o la almohadilla de la palanca del freno de los accesorios. |
PIEZAS DE SERVICIO

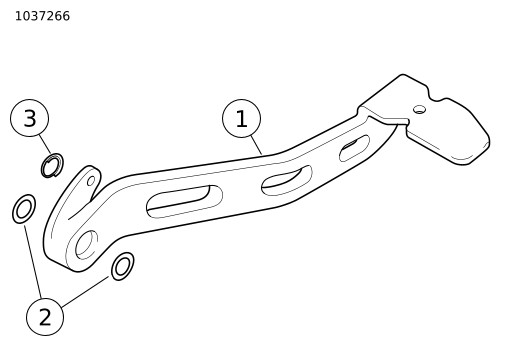

Figura 1. Palanca del freno de la placa apoyapiés

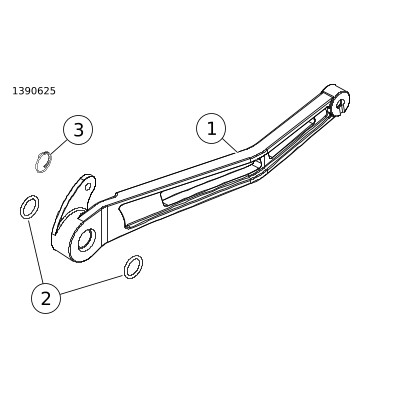

Figura 2. Kits de palanca del freno del taco apoyapiés
Figura 3. Palanca del freno
Tabla 1. Tabla de piezas de servicio
Kit | Artículo | Descripción (cantidad) | Número de pieza |
|---|---|---|---|
Kit 41600215 | 1 | Palanca del freno (cromada) | No se vende por separado |
2 | O-ring (2) | 11364 | |
3 | Chaveta, circular | 51938-04 | |
Kit 41600216 | 1 | Palanca del freno (negra) | No se vende por separado |
2 | O-ring (2) | 11364 | |
3 | Chaveta, circular | 51938-04 | |
Kit 41600217 | 1 | Palanca del freno (borde cortado) | No se vende por separado |
2 | O-ring (2) | 11364 | |
3 | Chaveta, circular | 51938-04 | |
Kit 41600218 | 1 | Palanca del freno (cromada) | No se vende por separado |
2 | O-ring (2) | 11364 | |
3 | Chaveta, circular | 51938-04 | |
Kit 41600219 | 1 | Palanca del freno (negra) | No se vende por separado |
2 | O-ring (2) | 11364 | |
3 | Chaveta, circular | 51938-04 | |
Kit 41600220 | 1 | Palanca del freno (borde cortado) | No se vende por separado |
2 | O-ring (2) | 11364 | |
3 | Chaveta, circular | 51938-04 | |
Kit 41600298 | 1 | Palanca del freno (grafito) | No se vende por separado |
2 | O-ring (2) | 11364 | |
3 | Chaveta, circular | 51938-04 | |
Kit 41600299 | 1 | Palanca del freno (negra) | No se vende por separado |
2 | O-ring (2) | 11364 | |
3 | Chaveta, circular | 51938-04 |
