ערכה של מסגרת של מוביל רתמת חיווט
941001022019-09-03
מידע כללי
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) | זמן |
|---|---|---|---|
47748-06, 47749-08A, 47000212, 47000213, 47000214, 47000215, 47000216, 47000217, 47000218, 47000219, 47000220, 47000221, 47200758 | משקפי בטיחות |  | 30 דקות |
(1) נדרשים רק כלים פשוטים וטכניקות פשוטות
תכולת הערכה

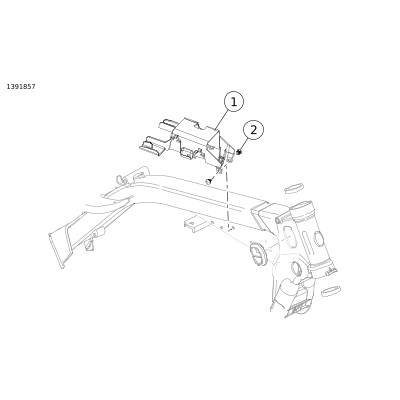

איור 1. תכולת הערכה: החלקים בערכה של מסגרת של מוביל רתמת חיווט
טבלה 2. תכולת הערכה: החלקים בערכה של מסגרת של מוביל רתמת חיווט
 | פריט | כמות | תיאור | מספר חלק | הערות |
|---|---|---|---|---|---|
 | 1 | 1 | תפס, מוליך חוטים | 69200082 | |
| 2 | 2 | מהדק, לחיץ | 11785 |
הערה
יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.
כללי
דגמים
ניתן למצוא מידע על ההתאמה לדגמים בקטלוג הקמעונאי של חלקים ואביזרים או בקטע Parts and Accessories ב- www.harley-davidson.com (באנגלית בלבד).
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: www.harley-davidson.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. יש צורך במדריך הטיפולים לאופנועים מהשנה ומהדגם המסוימים לצורך ההתקנה הזו. ניתן לקבל אותו דרך:
- סוכנות של Harley-Davidson.
- פורטל המידע על תיקונים של Harley-Davidson (H-D Service Information Portal): הגישה היא למנויים; מכיל מידע עבור רוב דגמי שנת 2001 והדגמים החדשים יותר. למידע נוסף ראה את השאלות הנפוצות על מנויים .
התקנה
הערה
לפני שמתקינים את המסגרת החדשה יש לוודא שמספר ה-VIN תואם למספר ה-VIN המקורי של המסגרת.
אחרי שמסיימים להתקין את ערכת המסגרת הזו,
חובה
להחזיר את ההדסטוק של המסגרת המקורית, הכולל את מספר זיהוי הרכב (VIN), יחד עם כמה שיותר מהצינורות היורדים הקדמיים ו-30.5 ס“מ מלוח השדרה מההדסטוק, לסוכנות Harley-Davidson המקומית שלכם.
(עשויים להיות מצבים שיצריכו להחזיר את כל המסגרת, אבל רק כשהשירותים הטכניים ינחו אותך לעשות כן). אם מחזירים את כל המסגרת ללא אישור מראש של Harley-Davidson, הסוכנות לא תקבל זיכוי על עלויות המשלוח של כל המסגרת. מספר ה-VIN הנכון יוטבע על ההדסטוק של המסגרת החדשה.
תוכל לקרוא במדריך הטיפולים של הדגם והשנה שלך מה הם הצעדים הנדרשים כדי להסיר את כל הרכיבים מהמסגרת. לאחר מכן, בדוק במדריך הטיפולים והתקן על המסגרת הכלולה בערכה זו את כל הרכיבים שהסרת. כל החלקים הכלולים בערכה זו חייבים לשמש להחלפת החלקים המקוריים לפי השימוש ב‘טבלת החלקים לתיקונים‘.
הערה
איור 3
בדגמי Dyna של השנים 2004 - 2008 נדרש לשנות את מוביל רתמת החוטים כשמשתמשים פעם נוספת במכל ה
ציוד מקורי (OE)
.
בדגמי Dyna של השנים 2009 - 2017 יש מכל חדש יותר ואין צורך לערוך כל שינוי.

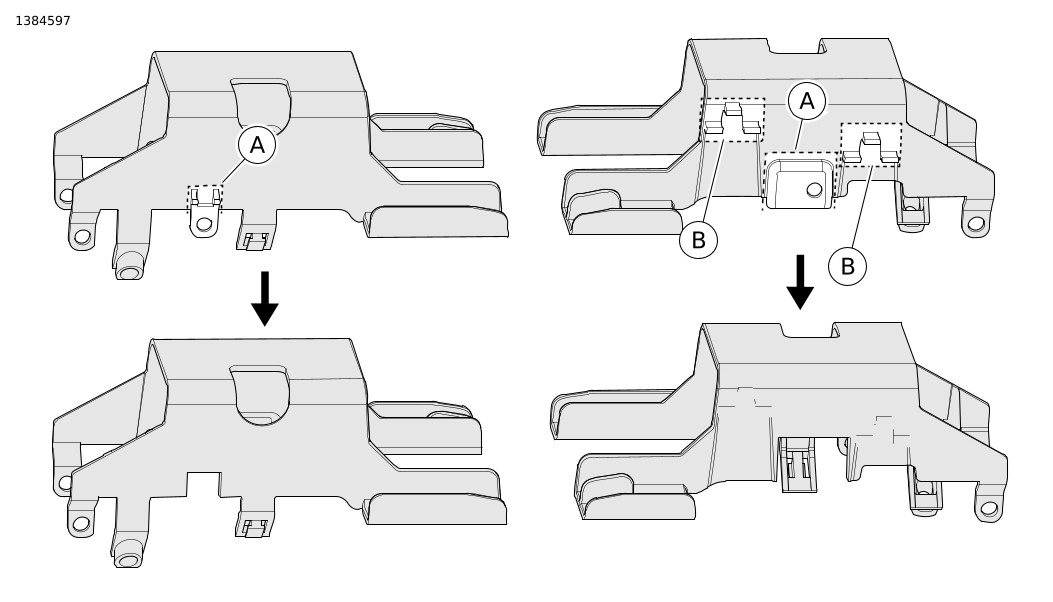

שינוי מוביל הרתמה
| 1. | התקן את מוביל הרתמה (2). |
| A | חיתוך והסרה |
| B | לשוניות |
איור 2. שינוי מוביל הרתמה

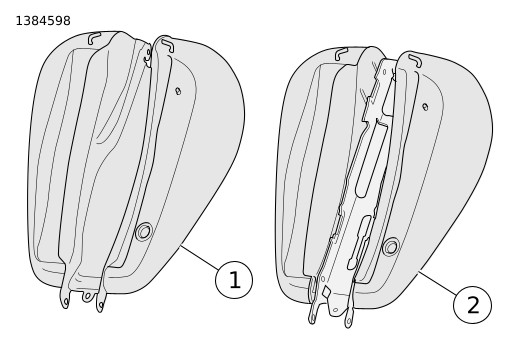

| 1 | המכל החדש (MY09-17) |
| 2 | המכל הישן (MY04-08) |
איור 3. השוואה בין המכלים
