KABLO DEMETİ RAFI ŞASİ KİTİ

941001022019-09-03

GENEL BİLGİLER

Tablo 1. Genel Bilgi

Kitler	Önerilen Aletler	Beceri Seviyesi⁽¹⁾	Saat
47748-06, 47749-08A, 47000212, 47000213, 47000214, 47000215, 47000216, 47000217, 47000218, 47000219, 47000220, 47000221, 47200758	Koruyucu Gözlük		30 tutanak

(1) Sadece basit araçlar ve teknikler gerekli

KİT İÇERİKLERİ

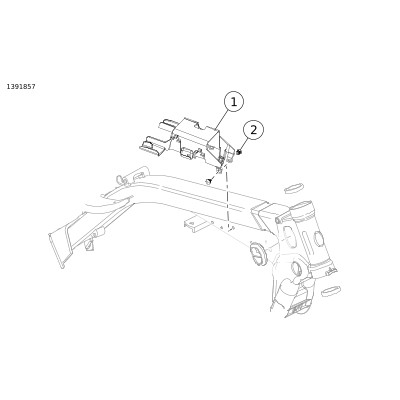

Şekil 1. Kit İçerikleri: Kablo Demeti Rafı Şasi Kiti Bileşenleri

Tablo 2. Kit İçerikleri: Kablo Demeti Rafı Şasi Kiti Bileşenleri

	Öğe	Miktar	Açıklama	Part No.	Notlar
	1	1	Klips, kablo rafı	69200082
	2	2	Bağlayıcı, pres geçme	11785

NOT

Aracınıza ögeler takmadan veya çıkarmadan önce kit içinde tüm bileşenlerin mevcut olduğunu doğrulayın.

GENEL

Modeller

Model donanım bilgisi için P&A perakende satış kataloğuna veya www.harley-davidson.com adresinden Parts and Accessories (sadece İngilizce) bölümüne başvurun.

En güncel talimat kılavuzunu kullandığınızdan emin olun. Kılavuza şuradan ulaşılabilir: www.harley-davidson.com/isheets

1-800-258-2464 (yalnızca ABD) veya 1-414-343-4056 numaralı telefonlardan Harley-Davidson Müşteri Destek Merkezi ile iletişim kurun.

Montaj Gereklilikleri

UYARI

Sürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. İlgili servis el kitabı prosedürlerinden faydalanın. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00333b)

NOT

Bu talimat kılavuzu, servis kılavuz bilgileriyle ilgilidir. Bu montaj için motosikletin yılına/modeline uygun bir servis kılavuzu gereklidir ve bu kılavuzu şuradan temin edebilirsiniz:

Bir Harley-Davidson bayisi.
2001 ve üzeri modellerin çoğu için abone olarak erişebileceğiniz H-D Servis Bilgi Portalı. Daha fazla bilgi için Abonelikler hakkında sıkça sorulan sorular bölümüne bakın.

KURULUM

NOT

Yeni şasiyi takmadan önce VIN numarasının orijinal şasi VIN numarasıyla eşleştiğini doğrulayın.

Bu şasi kitinin montajını tamamladıktan sonra Araç Tanıtım Numarasını (VIN) içeren orijinal şasi başlığı, ön alt borular boyunca ve şasi başlığından itibaren ana şasi destek borusunun 12,0 inçlik bölümü yerel Harley-Davidson bayinize iade EDİLMELİDİR . (Bazı durumlarda yalnızca Teknik Servisin bu yöndeki talimatı doğrultusunda tüm şasinin iade edilmesi gerekebilir). Harley-Davidson’ın önceden izni olmadan tüm şasinin iade edilmesi durumunda bayiye tüm şasinin navlun masrafları için ödeme yapılmayacaktır. Doğru VIN numarası, yeni şasinizin şasi başlığı üzerine damgalanacaktır.

Tüm bileşenleri şasinizden sökmek üzere izlenmesi gereken prosedürler için sahip olduğunuz modele ve yıla yönelik servis el kitabına bakın. Ardından servis el kitabına bakarak sökülen tüm bileşenleri bu kitle birlikte verilen şasiye monte edin. Bu kitte yer alan tüm parçalar, Servis Parçaları Tablosuna göre orijinal parçaları değiştirmek için kullanılmalıdır.

NOT

Şekil 3 2004 - 2008 Dyna modelleri, Orijinal Ekipman (OE) deposu yeniden kullanılırken kablo demeti rafının modifiye edilmesini gerektirir. 2009 - 2017 Dyna modellerinde veya daha yeni bir depoya sahip olmanız durumunda modifikasyon gerekmez.

Kablo Demeti Rafı Modifikasyonu

Kablo demeti rafını takın (2).

a. Şekil 2 Alanı (A) kesin.

b. Tırnakları (B) kesip çıkartın.

c. Kablo demeti rafını (2) aracın şasisine monte edin.

A	Kesip çıkarın
B	Tırnaklar

Şekil 2. Donanım Rafı Modifikasyonu

1	Yeni depo (MY09-17)
2	Eski depo (MY04-08)

Şekil 3. Depo Karşılaştırması
