KIT TUIL ANJAKAN KAKI
J065962019-10-03
UMUM
Nombor Kit
33600243, 33895-82E, 33600301, 33600292
Model
Untuk maklumat perlengkapan model, lihat Katalog Runcit P&A atau seksyen Bahagian dan Aksesori di www.harley-davidson.com (Bahasa Inggeris sahaja).
Keperluan bagi Pemasangan
AMARANKeselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)
PEMASANGAN
CATATAN
Kit ini menggantikan
Peralatan Asal (OE)
tuil anjakan kaki dengan skru jepitan kepala soket 5/16 inci, atau skru jepitan 1/4 inci dan nat.
Jika tuil jari kaki dan tumit diletakkan dengan betul, kepala skru jepitan akan terpasang dari atas, pada kedua-dua tuil.
Kit Penganjak Jari Kaki
| 1. | Tanggalkan tuil anjakan yang asal. Lihat manual servis. a. Perhatikan orientasi tuil sebelum ditanggalkan. | |
| 2. | Lihat Rajah 2 . Alihkan OE pancang penganjak (A) ke tuil yang baharu . Lihat manual servis. | |
| 3. | Pasang tuil anjakan (3) dan jajarkannya dengan sudut yang sama seperti yang dilihat sebelum penanggalan. a. Sahkan tuil anjakan mempunyai pelepasan yang betul ke reraut bawah. Lihat manual servis. b. Sahkan kaki anda muat di antara bahagian bawah pancang penganjak dan pancang kaki/papan lantai. | |
| 4. | Pasangkan skru (2). | |
| 5. | Pasangkan nat kunci (1). Ketatkan kepada nilai tork dalam manual servis. | |
| 6. | Periksa untuk memastikan tuil anjakan (3) mempunyai pelepasan yang cukup untuk beroperasi dengan betul. |
Kit Penganjak Tumit/Jari Kaki
CATATAN
Bagi penggunaan tumit/jari kaki:
- Dua kit yang dikehendaki perlu dibeli.
- Kenderaan yang dilengkapi tuil anjakan gear satu gelugur perlu dipasangkan dengan tuil anjakan gear dua gelugur.
| 1. | Pastikan tuil anjakan gear yang betul (4) dipasang. | |
| 2. | Pasangkan tuil anjakan jari kaki (3) pada aci yang dilengkapi gelugur. a.
Pastikan sudut tuil adalah sama seperti
OE
tuil anjakan jari kaki yang ditanggalkan sebelumnya.
b. Pastikan anda mempunyai pelepasan yang mencukupi untuk menggerakkan tuil anjakan dengan betul. | |
| 3. | Setelah tuil anjakan jari kaki (3) dipasang dalam orientasi yang betul, pasangkan skru (2) dari atas dan nat (1) dari bawah. | |
| 4. | Ketatkan kepada nilai tork dalam manual servis. | |
| 5. | Pasangkan tuil penganjak tumit (3). a. Pastikan anda mempunyai pelepasan yang mencukupi untuk menggerakkan tuil anjakan dengan betul. | |
| 6. | Setelah tuil anjakan tumit (3) dipasang dalam orientasi yang betul, pasangkan skru (2) dari atas dan nat (1) dari bawah. | |
| 7. | Ketatkan kepada nilai tork dalam manual servis. |
| 1 | Nat pengunci |
| 2 | Skru |
| 3 | Tuil |
| 4 | Tuil anjakan gear |

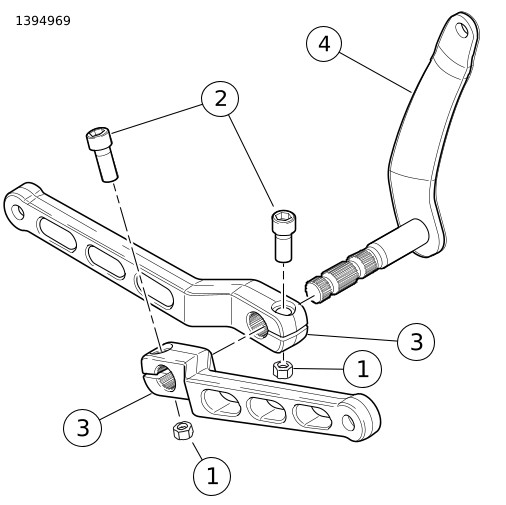

Rajah 1. Penggunaan Tumit/Jari Kaki
BAHAGIAN SERVIS

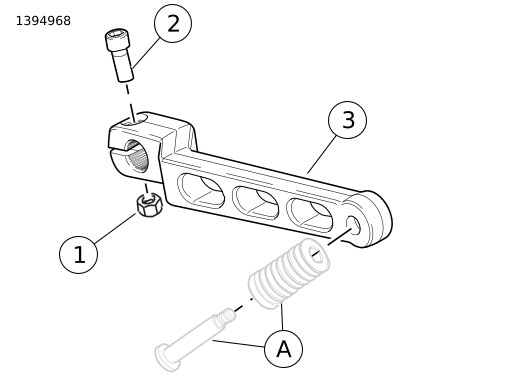

Rajah 2. Bahagian Servis: Kit Tuil Anjakan Kaki
Jadual 1. Jadual Bahagian Servis
Item | Huraian (Kuantiti) | Nombor Alat Ganti |
|---|---|---|
1 | Nat pengunci | 7686 |
2 | Skru | 10200350 |
3 | Tuil | Tidak dijual secara berasingan |
Item disebut dalam teks, tetapi tidak termasuk dalam kit: | ||
A | Pancang penganjak | |
