مجموعات أذرع نواقل الحركة العاملة بالكعب/أصابع القدم
J064032022-02-14
عام
رقم المجموعة
مجموعات أذرع نواقل الحركة العاملة بالكعب/أصابع القدم:
33600164 و33600165 و33600166
مجموعات أذرع نواقل الحركة العاملة بأصابع القدم فقط:
33600167 و33600168 و33600169
مجموعة ذراع ناقل الحركة العامل بكعب القدم فقط:
33600224 و33600314
الموديلات
للاطلاع على معلومات تركيب الموديل، راجع كتالوج بيع قطع الغيار والملحقات بالتجزئة أو قسم والملحقات على الموقع www.harley-davidson.com (باللغة الإنجليزية فقط).
متطلبات التركيب
قد تكون هناك حاجه إلى مساند لنقل الحركة بالكعب وأصابع القدم للتثبيت السليم. راجع كتالوج بيع قطع الغيار والملحقات بالتجزئة أو قسم قطع الغيار والملحقات على موقع www.harley-davidson.com (باللغة الإنجليزية فقط)
تحذيرتعتمد سلامة قائد الدراجة والراكب على تركيب هذا الطقم بشكل سليم. استخدم إجراءات دليل الصيانة المناسبة. إذا لم تستطع القيام بهذا الإجراء، أو لم تكن لديك الأدوات المناسبة، فتفضل بزيارة وكيل Harley-Davidson لإجراء عملية التركيب. قد يؤدي تركيب هذا الطقم بشكل غير سليم إلى حدوث وفاة أو إصابة خطيرة. (00333b)
ملاحظة
يشير مستند التعليمات هذا إلى المعلومات الواردة في دليل الصيانة. ستحتاج إلى دليل الصيانة الخاص بموديل الدراجة النارية لتنفيذ عملية التركيب المذكورة ويمكنك الحصول عليه من وكيل Harley-Davidson.
إزالة ذراع تبديل السرعة المختزن
إزالة ذراع تبديل السرعة المختزن (لناقل الحركة العامل بكعب القدم فقط)
يتم توفير ذراع تبديل السرعة المرفق في مجموعات نواقل الحركة العاملة بكعب/ إصبع القدم والعاملة بكعب القدم فقط نظرًا لأن المحور المسنن لذراع تبديل السرعة المختزن المسنّن لا يستوعب سوى ذراع نقل واحد فقط. راجع دليل الخدمة للتعرف على كيفية إزالة ذراع تبديل السرعة المختزن بشكل سليم، وتركيب ذراع تبديل السرعة المتوفر في مجموعتك.
سجِّل ملاحظة بالزاوية التي يتم عندها تثبيت ناقل الحركة العامل بإصبع القدم. وسيوفر ذلك أساسًا لتثبيت ناقل الحركة الجديد العامل بإصبع القدم.
أطقم نواقل الحركة العامل بإصبع القدم
| 1. | الشكل 3 أزل المعدات الأصلية (OE) ذراع ناقل الحركة. راجع دليل الصيانة. | |
| 2. | ثبت ذراع ناقل الحركة العامل بإصبع القدم (1) على المحور المسنن، وتأكد من أن زاوية الذراع مماثلة لزاوية ذراع ناقل الحركة العامل بالإصبع المختزن الذي أزيل سابقًا. | |
| 3. | وبمجرد تجميع ذراع ناقل الحركة العامل بإصبع القدم وفقًا للتوجيه السليم، ثبِّت برغيًا برأس مجوف (4)، وشُد حتى القيمة الموضحة في دليل الخدمة. |
أطقم ناقل الحركة العامل بالكعب/ناقل الحركة العامل بإصبع القدم-كعب القدم
| 1. | الشكل 1 أزل OE ذراع ناقل الحركة بإصبع القدم (4) من محور لسين ذراع ناقل الحركة (3). | |
| 2. | أزل OE ذراع ناقل الحركة (3) من قضيب ناقل الحركة (2). | |
| 3. | أزل OE ذراع ناقل الحركة (3) من كتيفة التركيب (5). احتفظ بالحلقة الدائرية والمباعد البلاستيكي. | |
| 4. | أزل برغيين (6) من كتيفة دواسة قدم قائد الدراجة على الإطار. احتفظ بالبرغيين. | |
| 5. | الشكل 2 ثبّت OE الحلقات الدائرية والمباعد البلاستيكي إلى ذراع ناقل الحركة الجديد (1). | |
| 6. | الشكل 1 ثبّت ذراع ناقل الحركة الجديد (3) إلى كتيفة التركيب (5). | |
| 7. | ضع غِراء قفل الأسنان على البراغي (6) التي أزلتها سابقًا.مانع التسرب ومثبت الأسنان متوسط القوة LOCTITE 243 (أزرق) (99642-97) | |
| 8. | اربط البراغي (6). اربط. عزم الدوران: 54–61 N·m (40–45 ft-lbs) | |
| 9. | ثبّت ذراع ناقل الحركة الجديد (3) إلى قضيب ناقل الحركة (2). أحكم ربط البرغي (6). راجع دليل الصيانة. | |
| 10. | الشكل 2
ثبّت ذراع ناقل الحركة العامل بإصبع القدم (2) إلى المحور المحزّز بالزاوية المرغوب فيها.
a. اربط البرغي (4). اربط. عزم الدوران: 12,2–16,3 N·m (9–12 ft-lbs) | |
| 11. | الشكل 2
ثبّت ذراع ناقل الحركة العامل بالكعب (3) إلى المحور المحزّز بالزاوية المرغوب فيها.
a. اربط البرغي (4). اربط. عزم الدوران: 12,2–16,3 N·m (9–12 ft-lbs) |
| 1 | البرغي |
| 2 | قضيب ناقل الحركة |
| 3 | ذراع تبديل السرعة |
| 4 | ذراع ناقل الحركة بإصبع القدم |
| 5 | كتيفة التركيب |
| 6 | برغي (2) |
الشكل 1. دعامة القدم
قطع غيار الخدمة

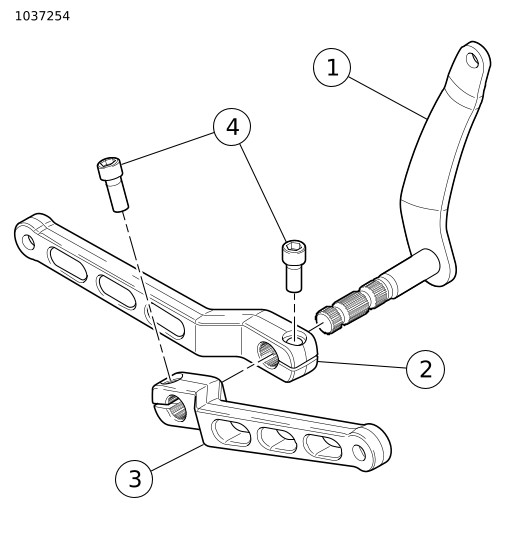

الشكل 2. مجموعة ناقل الحركة العامل بالكعب/إصبع القدم
الشكل 3. مجموعة ناقل الحركة العامل بإصبع القدم
الشكل 4. مجموعة ناقل الحركة العامل بكعب القدم
الجدول 1. جدول قطع غيار الخدمة
مجموعة الأدوات | العنصر | الوصف (الكمية) | رقم الجزء |
|---|---|---|---|
مجموعة 33600164 | 1 | ذراع تبديل السرعة | لا تُباع بشكل منفصل |
2 | ذراع ناقل الحركة، العامل بإصبع القدم، طراز كتلة معدنية (كروم) | لا تُباع بشكل منفصل | |
3 | ذراع ناقل الحركة، العامل بكعب القدم، طراز كتلة معدنية (كروم) | لا تُباع بشكل منفصل | |
4 | برغي ذو رأس مجوّف (2) | 94332-91T | |
مجموعة 33600165 | 1 | ذراع تبديل السرعة | لا تُباع بشكل منفصل |
2 | ذراع ناقل الحركة، العامل بإصبع القدم، طراز كتلة معدنية (أسود) | لا تُباع بشكل منفصل | |
3 | ذراع ناقل الحركة، العامل بكعب القدم، طراز كتلة معدنية (أسود) | لا تُباع بشكل منفصل | |
4 | برغي ذو رأس مجوّف (2) | 94332-91T | |
مجموعة 33600166 | 1 | ذراع تبديل السرعة | لا تُباع بشكل منفصل |
2 | ذراع ناقل الحركة، العامل بإصبع القدم، طراز كتلة معدنية (قصّة ذات تصميم edge) | لا تُباع بشكل منفصل | |
3 | ذراع ناقل الحركة، العامل بكعب القدم، طراز كتلة معدنية (edge cut) | لا تُباع بشكل منفصل | |
4 | برغي ذو رأس مجوّف (2) | 94332-91T | |
مجموعة 33600167 | 2 | ذراع ناقل الحركة، العامل بإصبع القدم، طراز كتلة معدنية (كروم) | لا تُباع بشكل منفصل |
4 | برغي ذو رأس مجوّف | 94332-91T | |
مجموعة 33600168 | 2 | ذراع ناقل الحركة، العامل بإصبع القدم، طراز كتلة معدنية (أسود) | لا تُباع بشكل منفصل |
4 | برغي ذو رأس مجوّف | 94332-91T | |
مجموعة 33600169 | 2 | ذراع ناقل الحركة، العامل بإصبع القدم، طراز كتلة معدنية (قصّة ذات تصميم edge) | لا تُباع بشكل منفصل |
4 | برغي ذو رأس مجوّف | 94332-91T | |
المجموعتان 33600224 و33600314 | 1 | ذراع تبديل السرعة | لا تُباع بشكل منفصل |
3 | ذراع ناقل الحركة، العامل بكعب القدم | لا تُباع بشكل منفصل | |
4 | برغي ذو رأس مجوّف | 10200350 | |
5 | صامولة قفل | 7686 |
