КОМПЛЕКТИ КРАЧЕН СКОРОСТЕН ЛОСТ ТИП „ПЕТА-ПРЪСТИ“
J064032022-02-14
ОБЩИ
Номер на комплект
Комплекти крачен скоростен лост тип „пета-пръсти“:
33600164, 33600165, 33600166
Комплекти крачен скоростен лост тип само „пръсти“:
33600167, 33600168, 33600169
Комплекти крачен скоростен лост тип само „пета“:
33600224, 33600314
Модели
За информация за съвместимост с модели вижте каталога за части и аксесоари или раздела Части и аксесоари на www.harley-davidson.com (само на английски).
Изисквания за монтаж
За правилното инсталиране могат да се изискват щифтове за скоростния лост тип „пета-пръсти“. Вижте каталога за части и аксесоари или раздела „Части и аксесоари“ на www.harley-davidson.com (само на английски език)
ПРЕДУПРЕЖДЕНИЕБезопасността на водача и пътника зависи от правилното поставяне на този комплект. Следвайте съответните процедури в наръчника за обслужване. Ако сметнете, че не можете да извършите процедурата или не разполагате с правилните инструменти, свържете се с дилър на Harley-Davidson да извърши инсталирането. Неправилното поставяне на този комплект би могло да предизвика смърт или сериозно нараняване. (00333b)
NOTE
Тези инструкции се отнасят до информацията в сервизното ръководство. Сервизното ръководство за вашия модел мотоциклет е необходимо за този монтаж и е достъпно от дилър на Harley-Davidson.
ОТСТРАНЯВАНЕ НА ФАБРИЧНИЯ СКОРОСТЕН ЛОСТ
Отстраняване на фабричния скоростен лост (САМО за лост тип „пета“)
Скоростният лост, предоставен в комплектите тип „пета-пръсти“ и само „пета“, е предоставен, поради това, че валът с шпонков отвор приема само един скоростен лост. Вижте сервизното ръководство за правилното отстраняване на фабричния скоростен лост и монтирането на скоростния лост, предоставен във вашия комплект.
Обърнете внимание на ъгъла, при който е монтиран скоростния лост тип „пръсти“. Това ще осигури основа за монтаж на новия скоростен лост тип „пръсти“.
Комплекти крачни лостове за смяна на предавки
| 1. | Figure 3 Извадете Оригинално оборудване (OE) скоростния лост. Вижте сервизното ръководство. | |
| 2. | Монтирайте скоростния лост тип „пръсти“ (1) върху вала с шпонков отвор, като се уверите, че ъгълът на лоста е същият като този на фабричния скоростен лост тип „пръсти“, отстранен по-рано. | |
| 3. | След като скоростният лост тип „пръсти“ е сглобен в правилната ориентация, монтирайте винт с шестостенна глава с капачка (4) и затегнете до стойността, описана в сервизното ръководство. |
Комплекти крачен лост за смяна на предавки тип „пета-пръсти“
| 1. | Figure 1 Извадете OE скоростния лост тип „пръсти“ (4) от вала с шплонки за превключване на предавките (3). | |
| 2. | Извадете OE лоста за смяна на предавките (3) от механизма за превключване (2). | |
| 3. | Извадете OE лоста за смяна на предавките (3) от монтажната конзола (5). Запазете O-пръстена и пластмасовата втулка. | |
| 4. | Извадете два винта (6) от конзолата за стъпенката на водача към рамата. Запазете винтовете. | |
| 5. | Figure 2 Монтирайте OE О-пръстените и пластмасовата втулка към нов лост за смяна на предавките (1). | |
| 6. | Figure 1 Монтирайте нов скоростен лост (3) към монтажната конзола (5). | |
| 7. | Нанесете фиксатор за резби върху винтовете (6) премахнати по-рано.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE) (99642-97) | |
| 8. | Затегнете винтовете (6). Затегнете. Въртящ момент: 54–61 N·m (40–45 ft-lbs) | |
| 9. | Монтирайте нов скоростен лост (3) към скоростния лост (2). Затегнете винта (6). Вижте сервизното ръководство. | |
| 10. | Figure 2
Монтирайте лоста за смяна на предавките тип „пръсти“ (2) върху вала с шпонков отвор под желания ъгъл.
a. Затегнете винтовете (4). Затегнете. Въртящ момент: 12,2–16,3 N·m (9–12 ft-lbs) | |
| 11. | Figure 2
Монтирайте лоста за смяна на предавките тип „пета“ (3) върху вала с шпонков отвор под желания ъгъл.
a. Затегнете винтовете (4). Затегнете. Въртящ момент: 12,2–16,3 N·m (9–12 ft-lbs) |
| 1 | Винт |
| 2 | Механизъм за превключване |
| 3 | Лост за смяна на скоростите |
| 4 | Крачен скоростен лост тип „пръсти“ |
| 5 | Монтажна скоба |
| 6 | Винт (2) |
Фигура 1. Опора за краката
ЧАСТИ ЗА ОБСЛУЖВАНЕ

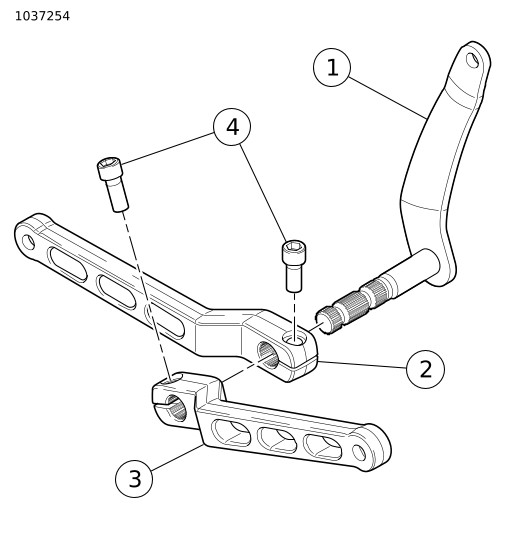

Фигура 2. Комплект скоростен лост тип „пета-пръсти“
Фигура 3. Комплект скоростен лост тип „пръсти“
Фигура 4. Комплект скоростен лост тип „пета“
Таблица 1. Таблица с части за обслужване
Комплект | Елемент | Описание (Количество) | Номер на част |
|---|---|---|---|
Комплект 33600164 | 1 | Лост за смяна на скоростите | Не се продава отделно |
2 | Скоростен лост, тип „пръсти“, тръбен (хром) | Не се продава отделно | |
3 | Скоростен лост, тип „пета“, тръбен (хром) | Не се продава отделно | |
4 | Винт с шестостенна глава с капачка (2) | 94332-91T | |
Комплект 33600165 | 1 | Лост за смяна на скоростите | Не се продава отделно |
2 | Скоростен лост, тип „пръсти“, тръбен (черен) | Не се продава отделно | |
3 | Скоростен лост, тип „пета“, тръбен (черен) | Не се продава отделно | |
4 | Винт с шестостенна глава с капачка (2) | 94332-91T | |
Комплект 33600166 | 1 | Лост за смяна на скоростите | Не се продава отделно |
2 | Скоростен лост, тип „пръсти“, тръбен (edge cut) | Не се продава отделно | |
3 | Скоростен лост, тип „пета“, тръбен (edge cut) | Не се продава отделно | |
4 | Винт с шестостенна глава с капачка (2) | 94332-91T | |
Комплект 33600167 | 2 | Скоростен лост, тип „пръсти“, тръбен (хром) | Не се продава отделно |
4 | Винт с шестостенна глава с капачка | 94332-91T | |
Комплект 33600168 | 2 | Скоростен лост, тип „пръсти“, тръбен (черен) | Не се продава отделно |
4 | Винт с шестостенна глава с капачка | 94332-91T | |
Комплект 33600169 | 2 | Скоростен лост, тип „пръсти“, тръбен (edge cut) | Не се продава отделно |
4 | Винт с шестостенна глава с капачка | 94332-91T | |
Комплекти 33600224, 33600314 | 1 | Лост за смяна на скоростите | Не се продава отделно |
3 | Скоростен лост, тип „пета“ | Не се продава отделно | |
4 | Винт с шестостенна глава с капачка | 10200350 | |
5 | Контрагайка | 7686 |
