MODULAARSE PIDURIVOOLIKU KOMPLEKTID

J064512021-10-14

ÜLDOSA

MÄRKUS.

Diamondback™-i, teemantmustad ja originaalvarustuse stiilis ülemised pidurivoolikud on saadaval erinevate peasilindri banjoliitmiku nurkade ja läbimõõtude jaoks ning erinevate pikkustega. Kui sõidukile on tehtud teatud muudatusi (nt paigaldatud mõni lisavarustusse kuuluvatest juhtraudadest), on vajalik kasutada lühemaid või pikemaid voolikuid. Vt varuosade ja lisavarustuse jaemüügikataloogi või pöörduge Harley-Davidsoni edasimüüja poole.

Terviklik modulaarne pidurivooliku koost võib nõuda ka alumise pidurivooliku koostu asendamist. Alumised pidurivooliku koostud sõltuvad sõiduki mudelist.

HOIATUS!

Asendage piduri hõõrdkatte tihendid. Algsete tihendite uuesti kasutamine võib tekitada piduririkke ja juhitavuse kaotamise, mis võib põhjustada surma või raskeid vigastusi. (00318a)

TEADE

Vältige lekkeid. Veenduge, et tihendid, banjo polt/poldid ja piduri hõõrdekate oleks puhtad ja kahjustusteta. (00323a)

HOIATUS!

Kasutage piduri peasilindris ainult DOT 4 hüdraulilist pidurivedelikku. Teist tüüpi vedelike kasutamine võib pidurisüsteemi kahjustada ja pidurdust halvendada, mis võib põhjustada surma või raskeid vigastusi. (00597c)

HOIATUS!

Kokkupuude DOT 4 pidurivedelikuga võib tervist tõsiselt kahjustada. Korralike naha- ja silmakaitsmete mittekandmine võib põhjustada surma või raskeid vigastusi.

Sissehingamisel. Säilitage rahu, minge värske õhu kätte ja pöörduge arsti poole.
Nahale sattumise korral. Eemaldage saastunud riided. Loputage nahka koheselt 15–20 minutit rohke veega. Ärrituse tekkimisel pöörduge arsti poole.
Silma sattumise korral. Loputage kahjustatud silma vähemalt 15 minutit jooksva vee all, hoides silmalaugu lahti. Ärrituse tekkimisel pöörduge arsti poole.
Allaneelamise korral. Loputage suud ja seejärel jooge rohkelt vett. Ärge kutsuge oksendamist esile. Võtke ühendust mürgistuskeskusega. Kohene arstiabi on vajalik.
Lisateavet saidil sds.harley-davidson.com saadaolevatest üksikasjadest vaadake ohutuse andmelehelt (SDS)

(00240e)

TEADE

DOT 4 pidurivedelik kahjustab kokkupuute korral värvitud ja kerepaneelide pindu. Piduritega töötamise korral olge alati ettevaatlik ja vältige vedeliku sattumist pindadele. Muidu võite välispindu kahjustada. (00239c)

HOIATUS!

Juhi ohutus oleneb selle komplekti õigest paigaldamisest. ABS-piduritega varustatud sõidukite puhul peab paigalduse tegema edasimüüja. Selle komplekti õigeks paigaldamiseks on vaja spetsiaalseid tööriistu, mis on ainult Harley-Davidson®-i edasimüüjal. Pidurisüsteemi vale hooldus võib pidurite toimimist halvendada, mis võib põhjustada surma või raskeid vigastusi. (00578b)

HOIATUS!

Pärast pidurite hooldamist ja enne mootorratta liigutamist pumbake pidurisüsteemi rõhu tekitamiseks pidureid. Ebapiisav rõhk võib pidurite toimimist halvendada, mis võib põhjustada surma või raskeid vigastusi. (00279a)

HOIATUS!

Pärast pidurisüsteem parandamist katsetage pidureid väiksel kiirusel. Kui pidurid ei tööta korralikult, võib katsetamine suurtel kiirustel kaasa tuua juhitavuse kaotamise, mis omakorda võib põhjustada surma või raskeid vigastusi. (00289a)

HOIATUS!

Juhi ja kaassõitja turvalisus oleneb sellest, kas komplekt on õigesti paigaldatud. Kasutage sobivaid hooldusjuhendi protseduure. Kui protseduur pole teile jõukohane või teil puuduvad õiged tööriistad, laske paigaldada Harley-Davidson®-i edasimüüjal. Selle komplekti vale paigaldamine võib põhjustada surma või raskeid vigastusi. (00333b)

MÄRKUS.

See juhiste leht viitab hooldusjuhendi teabele. Paigaldamiseks on vajalik selle aasta/mudeli mootorrataste juhend. See on saadaval Harley-Davidson®-i edasimüüjate juures.

Harley-Davidson soovitab kasutada pidurivedelikku Harley-Davidson Platinum Label DOT 4 Brake Fluid selle eriti heade niiskust ja korrosiooni takistavate omaduste tõttu.

Punutud tugevdusarmatuuriga ülemise pidurivooliku komplektide tootekoodid

Tabel 1. Punutud tugevdusarmatuuriga ülemise pidurivooliku komplektid – 7/16" banjopolt

Sobivus: Vaata juhtraua sobivusjuhendit
Diamondback Komplekt	Teemantmust Komplekt	Pikkus	Banjo Nurk
41800024A	-	508 mm (20 in)	0°
41800025A	-	533 mm (21 in)	0°

41800026A	-	559 mm (22 in)	0°

41800027A	-	584 mm (23 in)	0°

41800028A	-	610 mm (24 in)	0°

41800029A	41800341	635 mm (25 in)	0°

41800030A	-	660 mm (26 in)	0°

41800031A	41800104A	711 mm (28 in)	0°

41800042A	41800580	762 mm (30 in)	0°

41800043A	-	813 mm (32 in)	0°

41800044A	-	864 mm (34 in)	0°

41800051A	41800106A	483 mm (19 in)	35°

41800052A	-	508 mm (20 in)	35°

41800053A	41800108A	533 mm (21 in)	35°

41800054A	41800110A	559 mm (22 in)	35°

41800055A	-	584 mm (23 in)	35°

41800056A	-	610 mm (24 in)	35°

41800057A	-	635 mm (25 in)	35°

41800058A	-	660 mm (26 in)	35°

41800059A	41800112A	711 mm (28 in)	35°

41800060A	41800114A	762 mm (30 in)	35°

41800061A	41800116A	813 mm (32 in)	35°

41800062A	41800118A	864 mm (34 in)	35°
41800080A	41800120A	508 mm (20 in)	90°

41800082A	-	533 mm (21 in)	90°
41800084A	-	559 mm (22 in)	90°
41800088A	-	584 mm (23 in)	90°
41800090A	41800122A	610 mm (24 in)	90°
41800092A	-	635 mm (25 in)	90°

41800094A	-	660 mm (26 in) )	90°
41800096A	-	711 mm (28 in)	90°

41800098A	-	762 mm (30 in)	90°

41800100A	-	813 mm (32 in)	90°
41800102A	-	864 mm (34 in)	90°

Tabel 2. Hooldatavad osad: Punutud tugevdusarmatuuriga ülemise pidurivooliku komplektid – 7/16" banjopolt

Hooldatavad osad
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, ülemine (1)	Ei müüda eraldi
Seib, tihend (2)	41733-88
Kaablivits (3)	10065
P-klamber, väike (2)	10059A
P-klamber, pehmendusega (1)	42364-07

Tabel 3. Punutud tugevdusarmatuuriga üheosalise pidurivooliku komplektid – 10 mm banjopolt

Sobivus: Vaata juhtraua sobivusjuhendit
Diamondback Komplekt	Teemantmust Komplekt	Pikkus
-	41800178	864 mm (34 in)
46934-06	-	965 mm (38 in)
46936-06	-	1.024 mm (40 in)
46930-06	46779-09	1.054 mm (41,5 in)
41800283	46720-09	1.168 mm (46 in)

Tabel 4. Hooldatavad osad: Punutud tugevdusarmatuuriga üheosalise pidurivooliku komplektid – 10 mm banjopolt

Hooldatavad osad
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, ülemine (1)	Ei müüda eraldi
Seib, tihend (2)	41732-04
Kaablivits (3)	10065
P-klamber (3)	10059A

Tabel 5. Punutud tugevdusarmatuuriga üheosalise eesmise pidurivooliku komplektid – 10 mm banjopolt

Sobivus: Vaata juhtraua sobivusjuhendit
Diamondback Komplekt	Teemantmust Komplekt	Pikkus
41800670	-	740 mm (29 in)

Tabel 6. Hooldatavad osad: Punutud tugevdusarmatuuriga üheosalise eesmise pidurivooliku komplektid – 10 mm banjopolt

Hooldatavad osad
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, ülemine (1)	Ei müüda eraldi
Seib, tihend (4)	41756-08

Tabel 7. Punutud tugevdusarmatuuriga üheosalise eesmise pidurivooliku komplektid – 10 mm banjopolt

Sobivus: Vaata juhtraua sobivusjuhendit
Diamondback Komplekt	Teemantmust Komplekt	Pikkus
41800671	-	380 mm (15 in)

Tabel 8. Hooldatavad osad: Punutud tugevdusarmatuuriga üheosalise eesmise pidurivooliku komplektid – 10 mm banjopolt

Hooldatavad osad
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, ülemine (1)	Ei müüda eraldi
Seib, tihend (4)	41756-08

Tabel 9. Punutud tugevdusarmatuuriga ülemise pidurivooliku komplektid – 10 mm banjopolt

Sobivus: Vaata juhtraua sobivusjuhendit
Diamondback Komplekt	Teemantmust Komplekt	Pikkus	Banjo Nurk
41800532	41800534	330 mm (13,0 in)	0°
41800234	41800248	381 mm (15,0 in)	0°
41800236	41800250	419 mm (16,5 in)	0°
41800464	-	470 mm (18,5 in)	0°
41800240	41800254	521 mm (20,5 in)	0°
41800424	41800440	572 mm (22,5 in)	0°
41800244	41800258	622 mm (24,5 in)	0°
41800246	41800260	673 mm (26,5 in)	0°
41800425	41800441	724 mm (28,5 in)	0°
41800453	41800456	775 mm (30,5 in)	0°
41800465	41800480	826 mm (32,5 in)	0°
41800466	-	876 mm (34,5 in)	0°
41800467	41800481	927 mm (36,5 in)	0°
41800818	-	381 mm (15,0 in)	35°
41800238	41800252	470 mm (18,5 in)	35°
41800452	41800455	521 mm (20,5 in)	35°
41800242	41800256	572 mm (22,5 in)	35°
41800420	41800436	622 mm (24,5 in)	35°
41800421	41800437	673 mm (26,5 in)	35°
41800422	41800438	724 mm (28,5 in)	35°
41800423	41800439	775 mm (30,5 in)	35°
41800468	41800551	826 mm (32,5 in)	35°
41800469	41800482	876 mm (34,5 in)	35°
41800470	-	927 mm (36,5 in)	35°
41800471	41800483	1.016 mm (40,0 in)	35°
41800472	41800484	1.117 mm (44,0 in)	35°
41800426	41800442	470 mm (18,5 in)	90°
41800427	41800443	521 mm (20,5 in)	90°
41800454	41800457	572 mm (22,5 in)	90°
41800473	41800553	622 mm (24,5 in)	90°
41800474	-	673 mm (26,5 in)	90°
41800475	-	724 mm (28,5 in)	90°
41800476	-	775 mm (30,5 in)	90°
41800477	41800485	826 mm (32,5 in)	90°
41800478	-	876 mm (34,5 in)	90°
41800479	-	927 mm (36,5 in)	90°
41800818	-	381 mm (15,0 in)	35°

Tabel 10. Hooldatavad osad: Punutud tugevdusarmatuuriga ülemise pidurivooliku komplektid – 10 mm banjopolt

Hooldatavad osad
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, ülemine (1)	Ei müüda eraldi
Tihendseib, 10 mm (2)	41756-08
P-klamber (1)	10059A
Kaablivits (3)	10065

Tabel 11. Punutud tugevdusarmatuuriga ülemise pidurivooliku komplektid – 12 mm banjopolt

Sobivus: Vaata juhtraua sobivusjuhendit
Diamondback Komplekt	Teemantmust Komplekt	Pikkus	Banjo Nurk
41800726	-	876 mm (34,5 in)	0°
41800727	-	927 mm (36,5 in)	0°
41800725	-	673 mm (26,5 in)	35°
41800724	-	521 mm (20,5 in)	90°
41800806	-	826 mm (32,5 in)	0°
41800807	-	787 mm (31,0 in)	0°
41800826	-	724 mm (28,5 in)	35°

Tabel 12. Hooldatavad osad: Punutud tugevdusarmatuuriga ülemise pidurivooliku komplektid – 12 mm banjopolt

Hooldatavad osad
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, ülemine (1)	Ei müüda eraldi
Seib, tihend (4)	10600007
Kaablivits (3)	10065
Kruvi, isekeermestav (1)	4091
P-klamber (1)	10059A

Tabel 13. Punutud tugevdusarmatuuriga üheosalise eesmise pidurivooliku komplektid – 10 mm banjopolt

Sobivus: Vaata juhtraua sobivusjuhendit
Diamondback Komplekt	Teemantmust Komplekt	Pikkus
-	46791-09	1.080 mm (42,5 in)
46942-06	48962-09	1.120 mm (44 in)
-	48970-09	1.143 mm (45 in)

Tabel 14. Hooldatavad osad: Punutud tugevdusarmatuuriga üheosalise eesmise pidurivooliku komplektid – 10 mm banjopolt

Hooldatavad osad
Kirjeldus (kogus)	Tootenumber
Pidurivoolik (1)	Ei müüda eraldi
Seib, tihend (2)	41733-88
Seib, tihend (2)	41731-01
Kaablivits (3)	10065
P-klamber (2)	10059A

Originaalvarustuse stiilis ülemise pidurivooliku komplektide tootekoodid

Tabel 15. Originaalvarustuse stiilis üheosalise eesmise pidurivooliku komplektid – 10 mm banjopolt

Sobivus: Vaata juhtraua sobivusjuhendit
Komplekt	Pikkus
41800326	1.049 mm (41 in)

Tabel 16. Hooldatavad osad: Originaalvarustuse stiilis üheosalise eesmise pidurivooliku komplektid – 10 mm banjopolt

Hooldatavad osad
Kirjeldus (kogus)	Tootenumber
Pidurivoolik (1)	Ei müüda eraldi
Seib, tihend (4)	12300033
P-klamber (1)	10053

Tabel 17. Originaalvarustuse stiilis üheosalise eesmise pidurivooliku komplektid – 10 mm banjopolt

Sobivus: Vaata juhtraua sobivusjuhendit
Komplekt	Paindlik pikkus
41800610	331 mm (13 in)
41800611	429 mm (17 in)

Tabel 18. Hooldatavad osad: Originaalvarustuse stiilis üheosalise eesmise pidurivooliku komplektid – 10 mm banjopolt

Hooldatavad osad
Kirjeldus (kogus)	Tootenumber
Pidurivoolik (1)	Ei müüda eraldi
Seib, tihend (4)	12300033
Kaitserõngas (2)	12100087

Tabel 19. Originaalvarustuse stiilis ülemise pidurivooliku komplektid – 10 mm banjopolt

Sobivus: Vaata juhtraua sobivusjuhendit
Komplekt	Pikkus	Banjoliitmiku nurk
41800656	847 mm (33 in)	10°
41800657	746 mm (29 in)	10°
41800667	557 mm (22 in)	10°
41800676	581 mm (23 in)	10°
41800678	699 mm (28 in)	10°
41800709	876 mm (34 in)	10°
41800710	787 mm (31 in)	10°
41800711	622 mm (24 in)	10°
41800652	496 mm (20 in)	56°
41800677	560 mm (22 in)	56°
41800704	521 mm (21 in)	56°
41800705	597 mm (24 in)	56°
41800653	674 mm (26,5 in)	56°
41800654	499 mm (20 in)	90°
41800655	601 mm (24 in)	90°
41800706	622 mm (24 in)	90°
41800707	546 mm (21,5 in)	90°
41800708	660 mm (26 in)	90°
41800802	432 mm (17 in)	10°
41800803	483 mm (19 in)	10°

Tabel 20. Hooldatavad osad: Originaalvarustuse stiilis ülemise pidurivooliku komplektid – 10 mm banjopolt

Hooldatavad osad
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, ülemine (1)	Ei müüda eraldi
Seib, tihend (2)	41756-08
Kruvi, isekeermestav (1)	10200422
P-klamber (1)	10053

Tabel 21. Originaalvarustuse stiilis ülemise pidurivooliku komplektid – 12 mm banjopolt

Sobivus: Vaata juhtraua sobivusjuhendit
Komplekt	Pikkus	Banjoliitmiku nurk
41800722	876 mm (34,5 in)	10°
41800723	787 mm (31 in)	10°
41800721	597 mm (23,5 in)	56°
41800720	499 mm (20 in)	90°
41800810	746 mm (29 in)	10°

Tabel 22. Hooldatavad osad: Originaalvarustuse stiilis ülemise pidurivooliku komplektid – 12 mm banjopolt

Hooldatavad osad
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, ülemine (1)	Ei müüda eraldi
Seib, tihend (2)	10600007
Kruvi, isekeermestav (1)	10200422
P-klamber (1)	10053

Alumise pidurivooliku komplektide tootekoodid

Tabel 23. Alumise pidurivooliku komplektid – ABS-ita

Paigaldus	Diamondbacki komplektid	Teemantmustad komplektid	Originaalvarustuse stiilis	Pikkus, pidurisadula banjoliitmiku nurk
Vaata juhtraua sobivusjuhendit	41800226	41800228	-	48 cm (19 in) pikk, 10 mm x 65°
	41800412	41800413	-	53 cm (21 in) pikk, 10 mm x 65°
	41800590A	41800592A	-	43 cm (16,9 in) pikk, 10 mm x 65°
	42110-07	38116-10	-	54,6 cm (21 in) pikk, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21 in) pikk, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21 in) pikk, ⅜ in x 78°
	42366-07	48924-10	-	57,9 cm (23 in) pikk, ⅜ in x 78°
	42108-07	48926-10	-	61 cm (24 in) pikk, ⅜ in x 78°
	42112-08A	48928-10	-	61 cm (24 in) pikk, ⅜ in x 78°
	42371-07	48920-10	-	51,6 cm (20 in) pikk, ⅜ in x 78°
	41800374	41800375	-	51,6 cm (20 in) pikk, 10 mm x 60°
	45770-08	-	-	59,2 cm (23 in) pikk, ⅜ in x 78°
	42366-07	48924-10	-	57,9 cm (23 in) pikk, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21,5 in) pikk, ⅜ in x 78°
	41800634	-	41800636	49,3 cm (19 in) pikk, 10 mm x 90°
	45818-07	48938-10	-	40,6 cm (16 in) pikk, ⅜ in x 78°
	45820-07	-	-	40,6 cm (16 in) pikk, ⅜ in x 78°
	44907-08	48942-10	-	38,9 cm (15 in) pikk, 10 mm x 90°
	44905-08	41800280	-	38,9 cm (15 in) pikk, 10 mm x 90°
	41800336	41800338	-	54 cm (21 in) pikk, 10 mm x 65°
	41800336	41800338	-	54 cm (21 in) pikk, 10 mm x 65°
	83666-10	-	-	42,7 cm (17 in) pikk, 10 mm x 90°

Tabel 24. Hooldatavad osad: Alumise pidurivooliku komplektid – ABS-ita

Hooldatavad osad Komplektid 41800226, 41800228, 41800412, 41800413
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, alumine (1)	Ei müüda eraldi
Seib, tihend (2)	41756-08
P-klamber, pehmendusega (1)	42364-07

Tabel 25. Hooldatavad osad: Alumise pidurivooliku komplektid – ABS-ita

Hooldatavad osad Komplektid 41800590A, 41800592A
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, alumine (1)	Ei müüda eraldi
Seib, tihend (2)	41756-08

Tabel 26. Hooldatavad osad: Alumise pidurivooliku komplektid – ABS-ita

Hooldatavad osad Komplektid 42110-07, 38116-10, 42108-07, 48926-10, 42371-07, 48920-10, 41800374, 41800375, 45770-08, 42366-07, 48924-10, 41800634, 41800636
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, alumine (1)	Ei müüda eraldi
Seib, tihend (2)	41731-01
Kaablivits (3)	10065
Kruvi (ainult 45770-08)	3594
Seib, lame (ainult 45770-08)	6703

Tabel 27. Hooldatavad osad: Alumise pidurivooliku komplektid – ABS-ita

Hooldatavad osad Komplektid 42112-08A, 48928-10
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, alumine (1)	Ei müüda eraldi
Seib, tihend (4)	41731-01
Kruvi (1)	923
P-klamber (1)	10059A

Tabel 28. Hooldatavad osad: Alumise pidurivooliku komplektid – ABS-ita

Hooldatavad osad Komplektid 45818-07, 48938-10, 45820-07
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, alumine (1)	Ei müüda eraldi
Seib, tihend (4)	41731-011
Kaablivits (3)	10065

Tabel 29. Hooldatavad osad: Alumise pidurivooliku komplektid – ABS-ita

Hooldatavad osad Komplektid 44907-08, 48942-10, 44905-08, 41800280, 83666-10
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, alumine (1)	Ei müüda eraldi
Seib, tihend (4)	41751-06A
Kaablivits (3)	10065

Tabel 30. Hooldatavad osad: Alumise pidurivooliku komplektid – ABS-ita

Hooldatavad osad Komplektid 41800336, 41800338
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, alumine (1)	Ei müüda eraldi
Seib, tihend (4)	41751-06A
P-klamber, suur (1)	Ei müüda eraldi
P-klamber, väike (1)	Ei müüda eraldi
Kaablivits (3)	10006

Tabel 31. Alumise pidurivooliku komplektid – ABS-iga

Paigaldus	Diamondbacki komplektid	Teemantmustad komplektid	Pikkus, pidurisadula banjoliitmiku nurk
Vaata juhtraua sobivusjuhendit	41800230A	41800232A	49 cm (19 in) pikk, 10 mm x 65°
	41800416A	41800417A	54 cm (21 in) pikk, 10 mm x 65°
	41800585	41800587	43 cm (17 in) pikk, 10 mm x 65°
	41800050	-	49,5 cm (19,5 in) pikk, ⅜ in x 78°
	41800032A	41800076A	55,4 cm (22 in) pikk, ⅜ in x 78°
	41800048	41800078	48,3 cm (19 in) pikk, ⅜ in x 78°
	41800032A	41800076A	55,4 cm (22 in) pikk, ⅜ in x 78°
	41800048	41800078	48,3 cm (19 in) pikk, ⅜ in x 78°
	38132-11A	38135-11A	47,8 cm (19 in) pikk, 10 mm x 65°
	41800370	41800369	47 cm (18,5 in) pikk, 10 mm x 60°
	41800370	41800369	47 cm (18,5 in) pikk, 10 mm x 60°
	38186-11A	-	51,6 cm (20 in) pikk, 10 mm x 65°
	41800308A	41800022B	53,8 cm (21 in) pikk, 10 mm x 65°
	41800370	41800369	47 cm (18,5 in) pikk, 10 mm x 60°
	38186-11A	-	51,6 cm (20 in) pikk, 10 mm x 65°
	41800308A	41800022B	53,8 cm (21 in) pikk, 10 mm x 65°
	41800632	-	42,1 cm (17 in) pikk, 10 mm x 90°
	41800632A	-	44,7 cm (17,6 in) pikk, 10 mm x 90°
	41825-09	48946-10	38,1 cm (15 in) pikk, 10 mm x 90°
	46049-09	-	35,6 cm (14 in) pikk, 10 mm x 90°
	41800332 / keskmine pidurivoolik	41800333 / keskmine pidurivoolik	37,8 cm (15 in) pikk, 10 mm x 90°
	41600094 adapter (kroom)		2,5 cm (1 in) pikk, 12 mm x 80°
	41800292	-	42,7 cm (17 in) pikk, 10 mm x 60°

Tabel 32. Hooldatavad osad: Alumise pidurivooliku komplektid – ABS-iga

Hooldatavad osad Komplektid 41800230A, 41800232A, 41800416A, 41800417A
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, alumine (1)	Ei müüda eraldi
Seib, tihend (2)	41756-08
Kaablivits (3)	10065

Tabel 33. Hooldatavad osad: Alumise pidurivooliku komplektid – ABS-iga

Hooldatavad osad Komplektid 41800585, 41800587
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, alumine (1)	Ei müüda eraldi
Seib, tihend (4)	41756-08

Tabel 34. Hooldatavad osad: Alumise pidurivooliku komplektid – ABS-iga

Hooldatavad osad Komplektid 41800050, 41800032A, 41800076A
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, alumine (1)	Ei müüda eraldi
Seib, tihend (2)	41731-01
Kruvi (1)	4240
Lukustusseib (1)	7118

Tabel 35. Hooldatavad osad: Alumise pidurivooliku komplektid – ABS-iga

Hooldatavad osad Komplektid 41800048, 41800078
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, alumine (1)	Ei müüda eraldi
Seib, tihend (2)	41731-01
Kruvi (1)	4240
Lukustusseib (1)	7118

Tabel 36. Hooldatavad osad: Alumise pidurivooliku komplektid – ABS-iga

Hooldatavad osad Komplektid 38132-11A, 38135-11A, 38186-11A, 41800308A, 41800022B
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, alumine (1)	Ei müüda eraldi
Pidurivoolik, vahepealne (HCU-st ülemise pidurivoolikuni)	Ei müüda eraldi
Seib, tihend (ainult 41800022B, 41800308A) (2)	41756-08
Seib, tihend (kõik muud komplektid) (4)	41731-01
Seib, tihend (2)	41733-88
Kaablivits (2)	10006

Tabel 37. Hooldatavad osad: Alumise pidurivooliku komplektid – ABS-iga

Hooldatavad osad Komplektid 41800370, 41800369
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, alumine (1)	Ei müüda eraldi
Seib, tihend (2)	41731-01
Seib, tihend (2)	41733-88
Seib, tihend (2)	41756-08
Kaablivits (3)	10006

Tabel 38. Hooldatavad osad: Alumise pidurivooliku komplektid – ABS-iga

Hooldatavad osad Komplektid 41825-09, 48946-10, 46049-09, keskmine pidurivoolik 41800332, 41800333
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, alumine (1)	Ei müüda eraldi
Seib, tihend (kogus varieerub)	41751-06A
Kaablivits (kogus varieerub)	10065

Tabel 39. Hooldatavad osad: Alumise pidurivooliku komplektid – ABS-iga

Hooldatavad osad Komplektid 41600094 adapter (kroom), 41800292
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, seotud eesmine koost (1)	Ei müüda eraldi
Pidurivoolik, seotud tagumine koost	Ei müüda eraldi
Seib, tihend (2)	10600007
Seib, tihend (10)	41756-08
Tugiklamber (2)	12200077
Kruvi (2)	4813A
Kaablikinniti (8)	10006

Tabel 40. Hooldatavad osad: Alumise pidurivooliku komplektid – ABS-iga

Hooldatavad osad Komplektid 41800632, 41800632A
Kirjeldus (kogus)	Tootenumber
Pidurivoolik, alumine (1)	Ei müüda eraldi
Puks, jagaja (1)	Ei müüda eraldi
Kruvi, poolkeermega (1)	5004
Seib, tihend (2)	41756-08

Keskmise pidurivooliku komplektide tootekoodid

Tabel 41. Originaalvarustuse stiilis ülemise keskmise pidurivooliku komplektide tootekoodid

Paigaldus	Komplekt
Vaata juhtraua sobivusjuhendit	41800321
Vaata juhtraua sobivusjuhendit	41800738

Tabel 42. Originaalvarustuse stiilis alumise keskmise pidurivooliku komplektid

Paigaldus	Komplekt
Vaata juhtraua sobivusjuhendit	41800323A
Vaata juhtraua sobivusjuhendit	41800690

Pidurivooliku adapteri komplektide tootekoodid

Tabel 43. Ülemise pidurivooliku adapterid

Sobivus: Vaata juhtraua sobivusjuhendit
kasutus	Komplekt
Punutud tugevdusarmatuuriga ülemine pidurivoolik alumisse pidurivoolikusse	41600245
Originaalvarustuse stiilis ülemine pidurivoolik alumisse pidurivoolikusse	41600260

Mudelid

Mudeli sobivuse teavet vaadake P&A jaemüügikataloogist või osade ja tarvikute jaotisest veebilehel www.harley-davidson.com (ainult inglise keeles).

Paigaldusnõuded

Lisaks on vaja ka uut puhast pidurivedelikku. Sobiva pidurivedeliku spetsifikatsioone vt kasutusjuhendist.

MÄRKUS.

Kui pidurivedelik sattub värvitud pinnale, loputage VIIVITAMATULT ala puhta veega. PIDURIVEDELIK DOT 4 (41800219)

Katke viimistluse kaitseks värvitud pinnad.

ORIGINAALVARUSTUSE EESMISE PIDURIVOOLIKU EEMALDAMINE

Õigeid eemaldamisjuhiseid vt modifitseeritava sõiduki hooldusjuhendist.

EESMISE PIDURIVOOLIKU PAIGALDAMINE

Õigeid paigaldusjuhiseid vt modifitseeritava sõiduki hooldusjuhendist.

MÄRKUS.

Uuele paigaldatavale juhtrauale sobiva eesmise pidurivooliku paigaldamisel tuleks matkida lisavarustusse kuuluval juhtraual originaalvarustuse pidurivooliku paigutust. Juhime tähelepanu sellele, et teatud juhtudel tuleb paigutust muuta või kasutada erineva pikkusega pidurivoolikut. Kui on vaja erineva pikkusega varuosa, võtke ühendust Harley-Davidsoni edasimüüjaga.

Teatud juhtudel võib lisavarustusse kuuluv pidurivooliku koost originaalvarustuse koostust erineda. Lugege läbi järgmine teave veendumaks, et teie mudeli ja varustuse puhul koostude erinevuste kohta märkmeid pole.

2014 ja hilisema Touringu ABS-i keskmise vooliku ning 2019 ja hilisema FLHTCUTG/FLRT keskmise vooliku paigaldamine ja paigutus

MÄRKUS.

2014 ja hilisematel Touringu mudelitel on originaalvarustuse stiilis keskmine pidurivoolik, mis kulgeb Blokeerumisvastane pidurisüsteem (ABS) moodulist kuni gondlini. Niimoodi saab kasutada originaalvarustuse kinniteid ja paigutust. Keskmised pidurivoolikud on varuga pikkusega, et voolikud saaks paigutada niimoodi, et keskmise vooliku ja punutud tugevdusarmatuuriga vooliku ühenduspunktile rakenduv pinge oleks minimaalne.

1.	Järgige hooldusjuhendis toodud paigaldusjuhiseid, kuni jõuate sammuni, mis kirjeldab uue pidurivooliku sõidukile paigaldamist.
2.	Kui paigaldate punutud tugevdusarmatuuriga alumisi pidurivoolikuid, võtke alumised pidurivoolikud, keskmine alumine parem pidurivoolik, keskmine alumine vasak pidurivoolik ja neli tihendseibi.
3.	Vt joonist 1. Juhtige keskmiste alumiste pidurivoolikute (2) isased pressliitmikud sõiduki esiosast kuni illustratsioonil näidatud asukohtadeni, mis on alumise kolmikklambri taga.
4.	Paigutage paindlikud keskmised alumised pidurivoolikud: Vältige pidurivoolikutesse keerdude tegemist. a. Seadke pidurivoolik kulgema juhtmepuntra (6) tagant. b. Seadke kulgema roolikannu eest raadio (8) alt. c. Paigutage kulgema alla mööda raami põhitoe paremat külge alla ABS -moodulisse.
5.	Seadke KESKMISED ALUMISED pidurivoolikud paralleelseks ja veenduge, et need pole keerdus ning paigaldage tihendseibid banjoliitmike kummalegi poolele. Paigaldage banjopoldid, mis varem ABS moodulilt eemaldasite. Ärge kinniteid lõpuni pingutage.
6.	Kinnitage ALUMISED pidurivoolikud pressliitmike külge ja juhtige need eesmiste pidurisadulateni. Paigaldage tihendseibid ja banjopoldid, mis varem eemaldasite. Ärge kinniteid lõpuni pingutage.
7.	Punutud tugevdusarmatuuriga ülemiste pidurivoolikute paigaldamisel võtke ÜLEMINE pidurivoolik, KESKMINE ÜLEMINE pidurivoolik ja kaks tihendseibi.
8.	Paigutage ÜLEMINE pidurivoolik. a. FLHT-, FLHX-, FLHTCUTG-mudelid: Vt Joonis 1. Paigutage ÜLEMINE pidurivoolik (3) niimoodi, et banjoliitmik on peasilindri juures ja pressliitmiku keermestatud ots esiosa suunas. Juhtige pressliitmiku keermestatud ots roolikannu ja siduri hüdraulilise siduri vooliku (4) eest läbi. Ühendage KESKMISE ÜLEMISE voolikuga roolikannu ees ja juhtige vastupäeva juhtmepundarde tagant, mööda raami põhitoe paremat külge alla kuni ABS -moodulisse. b. FLTR-, FLRT-mudelid: Vt Joonis 2 . Paigutage ÜLEMINE pidurivoolik (7) niimoodi, et banjoliitmik on peasilindri juures ja pressliitmiku keermestatud ots esiosa suunas. Seadke voolik kulgema päripäeva ja juhtraua tõstjate all oleva raamiosa alt ja ümbert ning suunake see edasi alla mööda gondli tugistruktuuri vasakut külge. Ühendage KESKMISE ÜLEMISE voolikuga, mis on paigutatud kulgema gondli struktuuri alla vastupäeva suunas ja mööda raami põhitoe paremat külge alla ABS-moodulisse.
9.	Jätkake tegutsemist hooldusjuhendi järgi, et pidurivoolikute paigaldamise protseduur lõpule viia ja kõik banjoliitmikud nii peasilindri kui ka ABS-mooduli juures lõpuni kinnitada.
10.	Pingutage kõik pressliitmikud. Veenduge, et ainult pressliitmiku pöörlev mutter pöörleb ning pingutage mutrit käsitsi pingutatud asendist umbes 45° edasi või: Moment: 5,1–7,3 N·m (45–65 in-lbs)

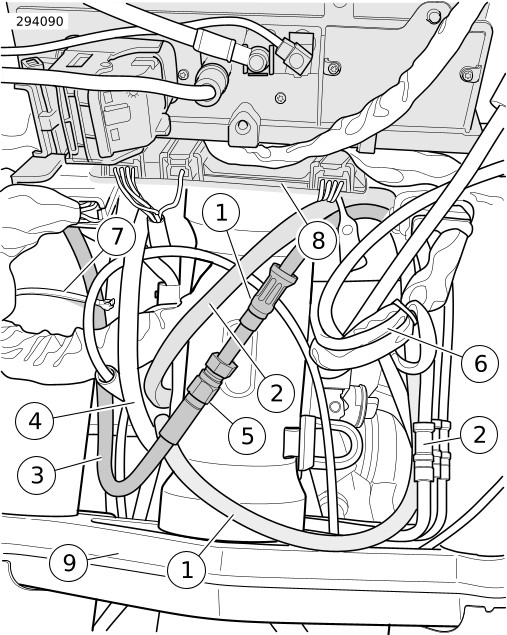

1	Keskmine ülemine pidurivoolik (paigutatud vastupäeva)
2	Keskmine alumine pidurivoolik (paigutatud päripäeva)
3	Ülemine pidurivoolik, punutud tugevdusarmatuuriga
4	Hüdraulilise siduri voolik
5	Pressliitmiku pöörlev mutter ülemise pidurivooliku ühenduse juures (katke kaitseümbrisega)
6	Pidurivoolikud paigutatud juhtmekimbu puntra taha
7	Ülemine pidurivoolik kinnitatud kahvli parema toru külge
8	Raadio ja raadio kinnituskronstein
9	Alumise pidurivooliku pressliitmiku pöörlev mutter (alumise kolmikklambri taga)

Joonis 1. Välise gondli vaade – pidurivooliku paigutus: FLHT, FLHX

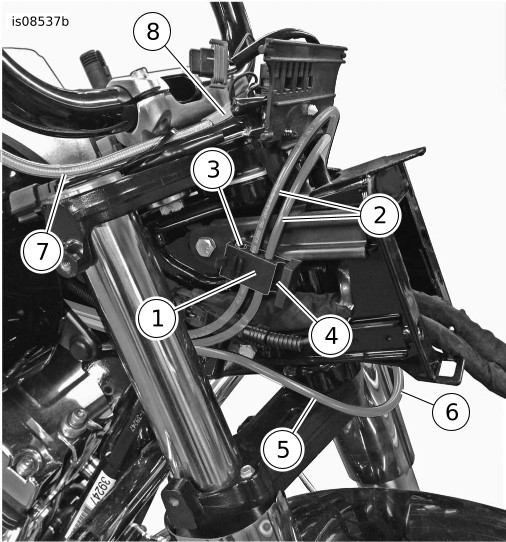

1	Esipiduri kinnitusklamber
2	Keskmine alumine pidurivoolik (2)
3	Kasutamata pesa (originaalvarustuse ülemise pidurivooliku jaoks)
4	Pesa hüdraulilise siduri vooliku jaoks
5	Keskmine ülemine pidurivoolik
6	Fikseerige keskmine ülemine pidurivoolik siia (raami alla)
7	Punutud tugevdusarmatuuriga ülemine pidurivoolik
8	Punutud tugevdusarmatuuriga ülemise pidurivooliku ja keskmise ülemise pidurivoolik ühenduskoht. Katke kaitseümbrisega, fikseerige tõstjate külge.

Joonis 2. Välise gondli vaade – pidurivooliku paigutus: FLTR

2014 ja hilisema TOURINGU (ABS-ita) ALUMINE PIDURIVOOLIK

1.	Järgige hooldusjuhendis toodud paigaldusjuhiseid, kuni jõuate sammuni, mis kirjeldab uue pidurivooliku sõidukile paigaldamist.
2.	Osadel Touringu mudelitel on alumise pidurivooliku jagaja kinnituspinnal lokaator-lõhistihvt. Eemaldage lõhistihvt enne uue pidurivooliku komplekti paigaldamist.
3.	Eemaldage pidurivooliku plastkinnitus, mis on alumise kolmikklambri tagaosas. Hoidke kinnituskruvid hilisemaks kasutamiseks alles.
4.	MÄRKUS. Alumise pidurivooliku jagaja paigaldatakse niimoodi, et kaks voolikut pidurisadulatesse lähevad taha ja alla. Vt Joonis 3 . Võtke uued ÜLEMISED (1) ja ALUMISED (2) pidurivooliku koostud.
5.	Paigutage ALUMINE pidurivoolik (2) alumise kolmikklambri tagaküljele ja seadke pidurivoolikute alumised otsad kahvli harude vahele suunaga taha ja alla.
6.	MÄRKUS. Pidurivoolikud ei tohi olla kahvli harude vastas. Kui kumbki pidurivoolik on kahvli vastas, lõdvendage P-klambreid, kohandage asendeid ja pingutage uuesti. Võtke suur (6) ja väike (7) pidurivooliku P-klamber ning kinnituskruvid, mis varem pidurivooliku plastkinnituse küljest eemaldati. Kinnitage alumine pidurivooliku koost ja fikseerige P-klambrid kolmikklambri külge. Parempoolsed P-klambrid kattuvad. Pingutage. Moment: 13,6–20,3 N·m (10–15 ft-lbs)
7.	Pingutage pressliitmik. Veenduge, et ainult pressliitmiku pöörlev mutter pöörleb ning pingutage mutrit käsitsi pingutatud asendist umbes 45° edasi või: Moment: 5,1–7,3 N·m (45–65 in-lbs)
8.	Jätkake tegutsemist hooldusjuhendi järgi, et pidurivoolikute paigaldamise protseduur lõpule viia nii peasilindri kui ka eesmiste pidurisadulate juures.

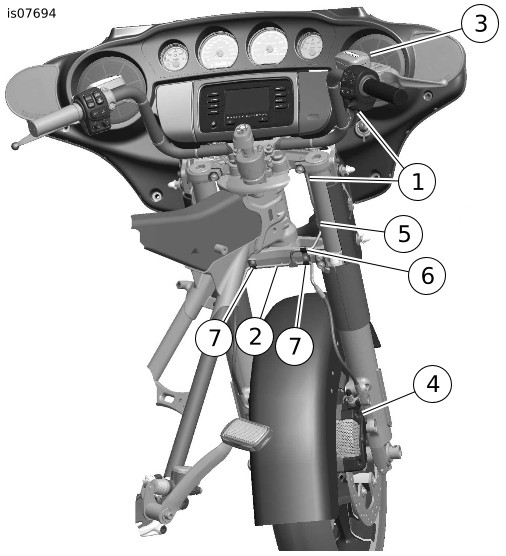

1	Ülemise pidurivooliku koost (peasilindrist emase pressliitmikuni)
2	Alumise pidurivooliku koost (isane liitmik pidurisadulate jaoks)
3	Peasilinder
4	Sadul
5	Ülemiste ja alumiste pidurivoolikute pressliitmikuga ühendus
6	P-klamber, suur
7	P-klamber, väike (2)

Joonis 3. 2014 ja hilisemad eesmised pidurivoolikud (ABS-ita)

2014 ja hilisemad FLHTCUTG NING 2015 ja hilisemad FLRT ALUMISED SEOTUD VOOLIKUD

MÄRKUS.

Kõik nende alumiste pidurivoolikute monteerimise protseduurid on samad kui hooldusjuhendis toodud; ainsaks erandiks on täiendav plastist tugiklamber.

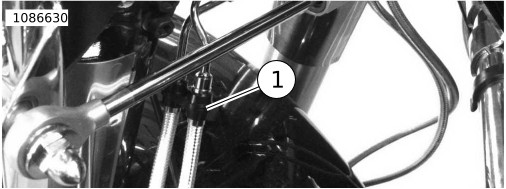

Vt Joonis 4 . Paigaldage tugiklamber (1) pidurivoolikute paindlike osade ülaosades olevate pressliitmike vahele. Klõpsake tugiklamber üle pressliitmike ja seadke see pressliitmike keskele. Korrake teisel pool.

1	Alumise pidurivooliku tugiklamber (2)

Joonis 4. Alumise pidurivooliku tugiklambrid

2011–2017 SOFTAILI (ABS-IGA) ÜLEMISE PIDURIVOOLIKU PAIGUTUS KAHVLIKATTEGA FL-MUDELITEL

MÄRKUS.

Kõik nende alumiste pidurivoolikute monteerimise protseduurid on samad kui hooldusjuhendis toodud; ainsaks erandiks on alumise P-klambri kasutamine kahvlikattega FL-mudelitel.

Eemaldage kahvlikatte ülemine kruvi. Võtke väike P-klamber (7) ülemise pidurivooliku komplektist. Paigutage ülemine pidurivoolik läbi P-klambri ja kasutage kruvi, et kinnitada see kahvlikattel samasse asukohta. ÄRGE kinnitage pidurivoolikut kahvlikattel alumise augu juurde . Kohandage pidurivooliku asendit, et see kulgeks sujuvalt jagajast P-klambrini. Teatud juhtraudade puhul võib olla vajalik P-klambrit pöörata. Pingutage.

Moment: 2,3–3,4 N·m (20–30 in-lbs)

2018 ja hilisema SOFTAILI ÜLEMISE PIDURIVOOLIKU ADAPTER

1.	MÄRKUS. Kõik nende ülemise pidurivoolikute monteerimise protseduurid on samad kui hooldusjuhendis toodud; ainsaks erandiks on pidurivooliku adapter, mis on alumise pidurivooliku jagaja ( ABS ) või alumise pidurivooliku ( ABS -ita) vahel. Sobiva adapteri kasutamine võimaldab hõlpsat pidurivoolikute paigutamist ja osade ABS-iga mudelite puhul kõrvaldab vajaduse originaalvarustuse alumine pidurivoolik välja vahetada. Järgige hooldusjuhendis toodud paigaldusjuhiseid, kuni jõuate sammuni, mis kirjeldab uue ülemise pidurivooliku sõidukile paigaldamist.
2.	Kinnitage sobiv adapter ülemise pidurivooliku alumise otsa külge, enne kui selle sõidukile kinnitate. Jätke ühendused pingutamata, et pidurivoolikuid saaks enne lõplikku paigutust kohandada.
3.	Kui ülemise pidurivooliku paigutamine on lõpetatud, pingutage banjoliitmikud ja pressliitmikud pingutusmomendiga, mis on toodud hooldusjuhendis.
4.	Pingutage pressliitmikud. Veenduge, et ainult pressliitmiku pöörlev mutter pöörleb ning pingutage mutrit käsitsi pingutatud asendist umbes 45° edasi või: Moment: 5,1–7,3 N·m (45–65 in-lbs)

LÕPLIK KOKKUPANEK JA UUESTI SÕIDUVALMIS SEADMINE (KÕIK MUDELID)

Vt hooldusjuhendist hooldatavale sõidukile vastavaid lõpliku kokkupaneku protseduuri juhiseid. See hõlmab:

Kõigi pidurivoolikute ja mõjutatud süsteemide nõuetekohast fikseerimist (v.a erandid, mis on siin välja toodud)
Pingutusmomente kõigi kinnitite jaoks
Sobiva pidurivedeliku tüüpi
Nõuetekohase pidurite õhutamise juhiseid
Lekkekontrollid

2.	MÄRKUS. Lisavarustuse pidurivoolikute paigutamisel on eesmärk järgmine: Õrn paigutus ilma teravate keerdude ja murdekohtadeta Vaba liikumine koos juhtrauaga, kui seda ühest lõppasendist teise keerata Eemal mis tahes muljumiskohtadest roolisüsteemi kogu liikumisulatuses Ei saa millegi taha kinni jääda (nt süütelülitisse sisestatud võtme taha) Vältida igasugust kokkupuudet värvitud pindadega juhtraua kogu liikumisvahemiku ulatuses (porilaud, bensiinipaak, mitmesugused kerepaneelid). Õrn kokkupuude raamiga, allatorudega või kolmikklambriga on lubatud, kuid ainult juhtraua liikumisvahemiku lõppasendites. Pidurivooliku paigutuse reguleerimine võib hõlmata järgmist: P-klambri kasutamine originaalvarustuse juhtmeklambrite asemel (teatud mudelitel) Alumise kollektori adapteri paigaldussuund (teatud mudelitel) Voolikute pikkused paigalduskohtade vahel ja banjoliitmike nurgad P-klambri suund Banjoliitmiku suund Veenduge, et kõigi pidurivoolikute paigutus on sobiv. See hõlmab juhtraua keeramist ühest lõppasendist teise veendumaks, et pidurivoolikud ei jää kuskile kinni, ei lähe keerdu, ei hõõrdu ümbritsevate osade vastu ega saa muljutud osade vahel. Kui märkate mõnda eeltoodud probleemidest, kontrollige pidurivoolikute paigutust ja vajadusel kohandage.
3.	Kui kõik hooldusjuhendis ja eespool toodud sammud on tehtud, tehke sõidukiga aeglase kiirusega proovisõit. Kui pidurid ei toimi nagu vaja, korrake pidurite õhutamise protseduure, mis on kirjas hooldusjuhendis.
