MODULAARISET JARRULETKUSARJAT

J064512021-10-14

YLEISTÄ

HUOMAUTUS

Diamondback™, Diamond-Black ja Stock-Style ylemmät jarrukaapelit ovat saatavilla eri pääsylinterin banjokulmissa, banjojen halkaisijoissa ja jarrukaapeleiden pituuksissa. Lyhyemmät tai pidemmät kaapelit ovat tarpeen kun tiettyjä muutoksia (kuten valinnainen ohjaustanko) tehdään ajoneuvoon. Katso Lisätietoja P&A vähittäismyyntiluettelosta tai kysy Harley-Davidson-jälleenmyyjältä.

Viimeistelläksesi modulaarisen jarrukaapelikokoonpanon, myös alempi jarrukaapelikokoonpano voi olla tarpeen. Alemmat jarrukaapelikokoonpanot riippuvat ajoneuvon mallista.

VAROITUS

Vaihda jarruputken tiivisteet. Alkuperäisten tiivisteiden käyttäminen uudelleen voi aiheuttaa jarruvian ja ajoneuvon hallinnan menetyksen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00318a)

HUOMAUTUS

Estä vuodot. Varmista ennen asennusta, että tiivisteet, onteloruuvit ja jarruputki ovat puhtaat ja ehjät. (00323a)

VAROITUS

Käytä jarrun pääsylinterissä ainoastaan DOT 4 -jarrunestettä. Muuntyyppisten nesteiden käyttö voi vaurioittaa jarrujärjestelmää ja heikentää jarrutustehoa, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00597c)

VAROITUS

DOT 4 Brake Fluid -jarrunesteen kanssa kosketuksiin joutuminen voi aiheuttaa vakavia terveyshaittoja. Asianmukaisen iho- ja silmäsuojauksen laiminlyönti voi aiheuttaa kuoleman tai vakavan vamman.

Jos kemikaalia on hengitetty: Pysy rauhallisena, poistu raittiiseen ilmaan ja hakeudu lääkäriin.
Jos kemikaalia joutuu iholle: Riisu vaatteet, joille ainetta on joutunut. Huuhtele ihoa välittömästi runsaalla vedellä 15–20 minuutin ajan. Jos ärsytystä ilmenee, hakeudu lääkäriin.
Jos kemikaalia joutuu silmiin: Pese silmiä vähintään 15 minuutin ajan juoksevan veden alla silmäluomet avattuina. Jos ärsytystä ilmenee, hakeudu lääkäriin.
Jos ainetta on nielty: Huuhdo suu ja juo runsaasti vettä. Ei saa oksennuttaa. Ota yhteys myrkytyskeskukseen. Hakeudu heti lääkäriin.
Lisätietoja on käyttöturvallisuustiedotteessa (KTT) osoitteessa sds.harley-davidson.com

(00240e)

HUOMAUTUS

DOT 4 Brake Fluid vahingoittaa maalipintoja ja värikatteita. Ole varovainen jarrujen huoltotoimia tehdessäsi ja suojaa maalipinnat roiskeilta. Ohjeen laiminlyöminen voi aiheuttaa maalipinnan vahingoittumisen. (00239c)

VAROITUS

Kuljettajan turvallisuus riippuu tämän sarjan oikeasta asennuksesta. Jos ajoneuvo on varustettu ABS-jarruilla, asennus on annettava jälleenmyyjän tehtäväksi. Tämän sarjan asianmukainen asennus edellyttää erikoistyökaluja, jotka ovat saatavilla ainoastaan Harley-Davidson-jälleenmyyjän kautta. Huonosti huollettu jarrujärjestelmä voi heikentää jarrutustehoa, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00578b)

VAROITUS

Jarrujen huoltamisen jälkeen ja ennen moottoripyörän siirtämistä jarrujärjestelmään on tuotettava painetta jarruja pumppaamalla. Liian vähäinen paine voi heikentää jarrutustehoa, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00279a)

VAROITUS

Jarrut on testattava alhaisella nopeudella jarrujärjestelmän korjaamisen jälkeen. Jos jarrut eivät toimi oikein, suurilla nopeuksilla testaaminen voi aiheuttaa hallinnan menetyksen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00289a)

VAROITUS

Kuljettajan ja matkustajan turvallisuus riippuu tämän sarjan oikeasta asennuksesta. Noudata korjaamokäsikirjan menettelyjä. Jos toimenpide on mielestäsi liian vaikea tai sinulla ei ole sen tekemiseen tarvittavia työkaluja, pyydä Harley-Davidson-jälleenmyyjää tekemään asennus. Tämän sarjan virheellinen asennus voi aiheuttaa kuoleman tai vakavan loukkaantumisen. (00333b)

HUOMAUTUS

Tässä ohjelehdessä viitataan korjaamokäsikirjan tietoihin. Asennuksessa täytyy hyödyntää saman vuoden/mallin moottoripyörän korjaamokäsikirjaa. Saat käsikirjan Harley-Davidson-jälleenmyyjältä.

Harley-Davidson suosittelee käyttämään Harley-Davidson Platinum Label DOT 4 Brake Fluid -jarrunestettä sen erinomaisten kosteuden ja korroosion esto-ominaisuuksien ansiosta.

Punotun ylemmän jarrukaapelisarjan numerot

Taulukko 1. Punotut ylemmät jarrukaapelisarjat - 7/16 tuuman banjopultti

Sovitteet: Katso ohjaustangon sovitusopas
Diamondback malli Sarja	Diamond-Black malli Sarja	Pituus	Banjo Kulma
41800024A	-	508 mm (20 in)	0°
41800025A	-	533 mm (21 in)	0°

41800026A	-	559 mm (22 in)	0°

41800027A	-	584 mm (23 in)	0°

41800028A	-	610 mm (24 in)	0°

41800029A	41800341	635 mm (25 in)	0°

41800030A	-	660 mm (26 in)	0°

41800031A	41800104A	711 mm (28 in)	0°

41800042A	41800580	762 mm (30 in)	0°

41800043A	-	813 mm (32 in)	0°

41800044A	-	864 mm (34 in)	0°

41800051A	41800106A	483 mm (19 in)	35°

41800052A	-	508 mm (20 in)	35°

41800053A	41800108A	533 mm (21 in)	35°

41800054A	41800110A	559 mm (22 in)	35°

41800055A	-	584 mm (23 in)	35°

41800056A	-	610 mm (24 in)	35°

41800057A	-	635 mm (25 in)	35°

41800058A	-	660 mm (26 in)	35°

41800059A	41800112A	711 mm (28 in)	35°

41800060A	41800114A	762 mm (30 in)	35°

41800061A	41800116A	813 mm (32 in)	35°

41800062A	41800118A	864 mm (34 in)	35°
41800080A	41800120A	508 mm (20 in)	90°

41800082A	-	533 mm (21 in)	90°
41800084A	-	559 mm (22 in)	90°
41800088A	-	584 mm (23 in)	90°
41800090A	41800122A	610 mm (24 in)	90°
41800092A	-	635 mm (25 in)	90°

41800094A	-	660 mm (26 in) )	90°
41800096A	-	711 mm (28 in)	90°

41800098A	-	762 mm (30 in)	90°

41800100A	-	813 mm (32 in)	90°
41800102A	-	864 mm (34 in)	90°

Taulukko 2. Huolto-osat: Punotut ylemmät jarrukaapelisarjat - 7/16 tuuman banjopultti

Huolto-osat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, ylempi (1)	Ei myytävänä erikseen
Aluslaatta, tiiviste (2)	41733-88
Nippuside (3)	10065
P-kiristin, pieni (2)	10059A
P-kiristin, pehmustettu (1)	42364-07

Taulukko 3. Punottu yksiosainen jarrukaapelisarja - 10mm banjopultti

Sovitteet: Katso ohjaustangon sovitusopas
Diamondback malli Sarja	Diamond-Black malli Sarja	Pituus
-	41800178	864 mm (34 in)
46934-06	-	965 mm (38 in)
46936-06	-	1.024 mm (40 in)
46930-06	46779-09	1.054 mm (41,5 in)
41800283	46720-09	1.168 mm (46 in)

Taulukko 4. Huolto-osat: Punottu yksiosainen jarrukaapelisarja - 10mm banjopultti

Huolto-osat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, ylempi (1)	Ei myytävänä erikseen
Aluslaatta, tiiviste (2)	41732-04
Nippuside (3)	10065
P-kiristin (3)	10059A

Taulukko 5. Punotut yksiosaiset etujarrukaapelisarjat - 10mm banjopultti

Sovitteet: Katso ohjaustangon sovitusopas
Diamondback malli Sarja	Diamond-Black malli Sarja	Pituus
41800670	-	740 mm (29 in)

Taulukko 6. Huolto-osat: Punotut yksiosaiset etujarrukaapelisarjat - 10mm banjopultti

Huolto-osat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, ylempi (1)	Ei myytävänä erikseen
Aluslaatta, tiiviste (4)	41756-08

Taulukko 7. Punotut yksiosaiset etujarrukaapelisarjat - 10mm banjopultti

Sovitteet: Katso ohjaustangon sovitusopas
Diamondback malli Sarja	Diamond-Black malli Sarja	Pituus
41800671	-	380 mm (15 in)

Taulukko 8. Huolto-osat: Punotut yksiosaiset etujarrukaapelisarjat - 10mm banjopultti

Huolto-osat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, ylempi (1)	Ei myytävänä erikseen
Aluslaatta, tiiviste (4)	41756-08

Taulukko 9. Punotut ylemmät jarrukaapelisarjat - 10mm banjopultti

Sovitteet: Katso ohjaustangon sovitusopas
Diamondback malli Sarja	Diamond-Black malli Sarja	Pituus	Banjo Kulma
41800532	41800534	330 mm (13,0 in)	0°
41800234	41800248	381 mm (15,0 in)	0°
41800236	41800250	419 mm (16,5 in)	0°
41800464	-	470 mm (18,5 in)	0°
41800240	41800254	521 mm (20,5 in)	0°
41800424	41800440	572 mm (22,5 in)	0°
41800244	41800258	622 mm (24,5 in)	0°
41800246	41800260	673 mm (26,5 in)	0°
41800425	41800441	724 mm (28,5 in)	0°
41800453	41800456	775 mm (30,5 in)	0°
41800465	41800480	826 mm (32,5 in)	0°
41800466	-	876 mm (34,5 in)	0°
41800467	41800481	927 mm (36,5 in)	0°
41800818	-	381 mm (15,0 in)	35°
41800238	41800252	470 mm (18,5 in)	35°
41800452	41800455	521 mm (20,5 in)	35°
41800242	41800256	572 mm (22,5 in)	35°
41800420	41800436	622 mm (24,5 in)	35°
41800421	41800437	673 mm (26,5 in)	35°
41800422	41800438	724 mm (28,5 in)	35°
41800423	41800439	775 mm (30,5 in)	35°
41800468	41800551	826 mm (32,5 in)	35°
41800469	41800482	876 mm (34,5 in)	35°
41800470	-	927 mm (36,5 in)	35°
41800471	41800483	1.016 mm (40,0 in)	35°
41800472	41800484	1.117 mm (44,0 in)	35°
41800426	41800442	470 mm (18,5 in)	90°
41800427	41800443	521 mm (20,5 in)	90°
41800454	41800457	572 mm (22,5 in)	90°
41800473	41800553	622 mm (24,5 in)	90°
41800474	-	673 mm (26,5 in)	90°
41800475	-	724 mm (28,5 in)	90°
41800476	-	775 mm (30,5 in)	90°
41800477	41800485	826 mm (32,5 in)	90°
41800478	-	876 mm (34,5 in)	90°
41800479	-	927 mm (36,5 in)	90°
41800818	-	381 mm (15,0 in)	35°

Taulukko 10. Huolto-osat: Punotut ylemmät jarrukaapelisarjat - 10mm banjopultti

Huolto-osat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, ylempi (1)	Ei myytävänä erikseen
Tiivistealuslevy, 10mm (2)	41756-08
P-kiristin (1)	10059A
Nippuside (3)	10065

Taulukko 11. Punotut ylemmät jarrukaapelisarjat - 12mm banjopultti

Sovitteet: Katso ohjaustangon sovitusopas
Diamondback malli Sarja	Diamond-Black malli Sarja	Pituus	Banjo Kulma
41800726	-	876 mm (34,5 in)	0°
41800727	-	927 mm (36,5 in)	0°
41800725	-	673 mm (26,5 in)	35°
41800724	-	521 mm (20,5 in)	90°
41800806	-	826 mm (32,5 in)	0°
41800807	-	787 mm (31,0 in)	0°
41800826	-	724 mm (28,5 in)	35°

Taulukko 12. Huolto-osat: Punotut ylemmät jarrukaapelisarjat - 12mm banjopultti

Huolto-osat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, ylempi (1)	Ei myytävänä erikseen
Aluslaatta, tiiviste (4)	10600007
Nippuside (3)	10065
Ruuvi, kierteittävä (1)	4091
P-kiristin (1)	10059A

Taulukko 13. Punotut yksiosaiset etujarrukaapelisarjat - 10mm banjopultti

Sovitteet: Katso ohjaustangon sovitusopas
Diamondback malli Sarja	Diamond-Black malli Sarja	Pituus
-	46791-09	1.080 mm (42,5 in)
46942-06	48962-09	1.120 mm (44 in)
-	48970-09	1.143 mm (45 in)

Taulukko 14. Huolto-osat: Punotut yksiosaiset etujarrukaapelisarjat - 10mm banjopultti

Huolto-osat
Kuvaus (kpl.)	Osanumero
Jarruputki:	Ei myytävänä erikseen
Aluslaatta, tiiviste (2)	41733-88
Aluslaatta, tiiviste (2)	41731-01
Nippuside (3)	10065
P-kiristin (2)	10059A

Alkuperäisen mallisen punotun ylemmän jarrukaapelisarjan numerot

Taulukko 15. Alkuperäisen malliset yksiosaiset etujarrukaapelisarjat - 10mm banjopultti

Sovitteet: Katso ohjaustangon sovitusopas
Sarja	Pituus
41800326	1.049 mm (41 in)

Taulukko 16. Huolto-osat: Alkuperäisen malliset yksiosaiset etujarrukaapelisarjat - 10mm banjopultti

Huolto-osat
Kuvaus (kpl.)	Osanumero
Jarruputki:	Ei myytävänä erikseen
Aluslaatta, tiiviste (4)	12300033
P-kiristin (1)	10053

Taulukko 17. Alkuperäisen malliset yksiosaiset etujarrukaapelisarjat - 10mm banjopultti

Sovitteet: Katso ohjaustangon sovitusopas
Sarja	Joustava pituus
41800610	331 mm (13 in)
41800611	429 mm (17 in)

Taulukko 18. Huolto-osat: Alkuperäisen malliset yksiosaiset etujarrukaapelisarjat - 10mm banjopultti

Huolto-osat
Kuvaus (kpl.)	Osanumero
Jarruputki:	Ei myytävänä erikseen
Aluslaatta, tiiviste (4)	12300033
Tiivisterengas (2)	12100087

Taulukko 19. Alkuperäisen malliset ylemmät jarrukaapelisarjat - 10mm banjopultti

Sovitteet: Katso ohjaustangon sovitusopas
Sarja	Pituus	Banjokulma
41800656	847 mm (33 in)	10°
41800657	746 mm (29 in)	10°
41800667	557 mm (22 in)	10°
41800676	581 mm (23 in)	10°
41800678	699 mm (28 in)	10°
41800709	876 mm (34 in)	10°
41800710	787 mm (31 in)	10°
41800711	622 mm (24 in)	10°
41800652	496 mm (20 in)	56°
41800677	560 mm (22 in)	56°
41800704	521 mm (21 in)	56°
41800705	597 mm (24 in)	56°
41800653	674 mm (26,5 in)	56°
41800654	499 mm (20 in)	90°
41800655	601 mm (24 in)	90°
41800706	622 mm (24 in)	90°
41800707	546 mm (21,5 in)	90°
41800708	660 mm (26 in)	90°
41800802	432 mm (17 in)	10°
41800803	483 mm (19 in)	10°

Taulukko 20. Huolto-osat: Alkuperäisen malliset ylemmät jarrukaapelisarjat - 10mm banjopultti

Huolto-osat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, ylempi (1)	Ei myytävänä erikseen
Aluslaatta, tiiviste (2)	41756-08
Ruuvi, kierteittävä (1)	10200422
P-kiristin (1)	10053

Taulukko 21. Alkuperäisen malliset ylemmät jarrukaapelisarjat - 12mm banjopultti

Sovitteet: Katso ohjaustangon sovitusopas
Sarja	Pituus	Banjokulma
41800722	876 mm (34,5 in)	10°
41800723	787 mm (31 in)	10°
41800721	597 mm (23,5 in)	56°
41800720	499 mm (20 in)	90°
41800810	746 mm (29 in)	10°

Taulukko 22. Huolto-osat: Alkuperäisen malliset ylemmät jarrukaapelisarjat - 12mm banjopultti

Huolto-osat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, ylempi (1)	Ei myytävänä erikseen
Aluslaatta, tiiviste (2)	10600007
Ruuvi, kierteittävä (1)	10200422
P-kiristin (1)	10053

Alemman jarrukaapelisarjan numerot

Taulukko 23. Alemmat jarrukaapelisarjat - EI-ABS

Sovitus	Diamondback sarjat	Diamond-Black sarjat	Alkuperäisen mallinen	Pituus, satulabanjon kulma
Katso ohjaustangon sovitusopas	41800226	41800228	-	48 cm (19 in) pitkä, 10 mm x 65°
	41800412	41800413	-	53 cm (21 in) pitkä, 10 mm x 65°
	41800590A	41800592A	-	43 cm (16,9 in) pitkä, 10 mm x 65°
	42110-07	38116-10	-	54,6 cm (21 in) pitkä, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21 in) pitkä, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21 in) pitkä, ⅜ in x 78°
	42366-07	48924-10	-	57,9 cm (23 in) pitkä, ⅜ in x 78°
	42108-07	48926-10	-	61 cm (24 in) pitkä, ⅜ in x 78°
	42112-08A	48928-10	-	61 cm (24 in) pitkä, ⅜ in x 78°
	42371-07	48920-10	-	51,6 cm (20 in) pitkä, ⅜ in x 78°
	41800374	41800375	-	51,6 cm (20 in) pitkä, 10 mm x 60°
	45770-08	-	-	59,2 cm (23 in) pitkä, ⅜ in x 78°
	42366-07	48924-10	-	57,9 cm (23 in) pitkä, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21,5 in) pitkä, ⅜ in x 78°
	41800634	-	41800636	49,3 cm (19 in) pitkä, 10 mm x 90°
	45818-07	48938-10	-	40,6 cm (16 in) pitkä, ⅜ in x 78°
	45820-07	-	-	40,6 cm (16 in) pitkä, ⅜ in x 78°
	44907-08	48942-10	-	38,9 cm (15 in) pitkä, 10 mm x 90°
	44905-08	41800280	-	38,9 cm (15 in) pitkä, 10 mm x 90°
	41800336	41800338	-	54 cm (21 in) pitkä, 10 mm x 65°
	41800336	41800338	-	54 cm (21 in) pitkä, 10 mm x 65°
	83666-10	-	-	42,7 cm (17 in) pitkä, 10 mm x 90°

Taulukko 24. Huolto-osat: Alemmat jarrukaapelisarjat - EI-ABS

Huolto-osat 41800226, 41800228, 41800412, 41800413 -sarjat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, alempi (1)	Ei myytävänä erikseen
Aluslaatta, tiiviste (2)	41756-08
P-kiristin, pehmustettu (1)	42364-07

Taulukko 25. Huolto-osat: Alemmat jarrukaapelisarjat - EI-ABS

Huolto-osat 41800590A, 41800592A -sarjat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, alempi (1)	Ei myytävänä erikseen
Aluslaatta, tiiviste (2)	41756-08

Taulukko 26. Huolto-osat: Alemmat jarrukaapelisarjat - EI-ABS

Huolto-osat 42110-07, 38116-10, 42108-07, 48926-10, 42371-07, 48920-10, 41800374, 41800375, 45770-08, 42366-07, 48924-10, 41800634, 41800636 -sarjat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, alempi (1)	Ei myytävänä erikseen
Aluslaatta, tiiviste (2)	41731-01
Nippuside (3)	10065
Ruuvi (ainoastaan 45770-08)	3594
Aluslevy, litteä (ainoastaan 45770-08)	6703

Taulukko 27. Huolto-osat: Alemmat jarrukaapelisarjat - EI-ABS

Huolto-osat 42112-08A, 48928-10 -sarjat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, alempi (1)	Ei myytävänä erikseen
Aluslaatta, tiiviste (4)	41731-01
Ruuvi (1)	923
P-kiristin (1)	10059A

Taulukko 28. Huolto-osat: Alemmat jarrukaapelisarjat - EI-ABS

Huolto-osat 45818-07, 48938-10, 45820-07 -sarjat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, alempi (1)	Ei myytävänä erikseen
Aluslaatta, tiiviste (4)	41731-011
Nippuside (3)	10065

Taulukko 29. Huolto-osat: Alemmat jarrukaapelisarjat - EI-ABS

Huolto-osat 44907-08, 48942-10, 44905-08, 41800280, 83666-10 -sarjat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, alempi (1)	Ei myytävänä erikseen
Aluslaatta, tiiviste (4)	41751-06A
Nippuside (3)	10065

Taulukko 30. Huolto-osat: Alemmat jarrukaapelisarjat - EI-ABS

Huolto-osat 41800336, 41800338 -sarjat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, alempi (1)	Ei myytävänä erikseen
Aluslaatta, tiiviste (4)	41751-06A
P-kiristin, suuri (1)	Ei myytävänä erikseen
P-kiristin, pieni (1)	Ei myytävänä erikseen
Nippuside (3)	10006

Taulukko 31. Alemmat jarrukaapelisarjat - ABS

Sovitus	Diamondback sarjat	Diamond-Black sarjat	Pituus, satulabanjon kulma
Katso ohjaustangon sovitusopas	41800230A	41800232A	49 cm (19 in) pitkä, 10 mm x 65°
	41800416A	41800417A	54 cm (21 in) pitkä, 10 mm x 65°
	41800585	41800587	43 cm (17 in) pitkä, 10 mm x 65°
	41800050	-	49,5 cm (19,5 in) pitkä, ⅜ in x 78°
	41800032A	41800076A	55,4 cm (22 in) pitkä, ⅜ in x 78°
	41800048	41800078	48,3 cm (19 in) pitkä, ⅜ in x 78°
	41800032A	41800076A	55,4 cm (22 in) pitkä, ⅜ in x 78°
	41800048	41800078	48,3 cm (19 in) pitkä, ⅜ in x 78°
	38132-11A	38135-11A	47,8 cm (19 in) pitkä, 10 mm x 65°
	41800370	41800369	47 cm (18,5 in) pitkä, 10 mm x 60°
	41800370	41800369	47 cm (18,5 in) pitkä, 10 mm x 60°
	38186-11A	-	51,6 cm (20 in) pitkä, 10 mm x 65°
	41800308A	41800022B	53,8 cm (21 in) pitkä, 10 mm x 65°
	41800370	41800369	47 cm (18,5 in) pitkä, 10 mm x 60°
	38186-11A	-	51,6 cm (20 in) pitkä, 10 mm x 65°
	41800308A	41800022B	53,8 cm (21 in) pitkä, 10 mm x 65°
	41800632	-	42,1 cm (17 in) pitkä, 10 mm x 90°
	41800632A	-	44,7 cm (17,6 in) pitkä, 10 mm x 90°
	41825-09	48946-10	38,1 cm (15 in) pitkä, 10 mm x 90°
	46049-09	-	35,6 cm (14 in) pitkä, 10 mm x 90°
	41800332 / keskimmäinen jarrukaapeli	41800333 / keskimmäinen jarrukaapeli	37,8 cm (15 in) pitkä, 10 mm x 90°
	Sovitin 41600094 (kromi)		2,5 cm (1 in) pitkä, 12 mm x 80°
	41800292	-	42,7 cm (17 in) pitkä, 10 mm x 60°

Taulukko 32. Huolto-osat: Alemmat jarrukaapelisarjat - ABS

Huolto-osat 41800232A, 41800230A, 41800417A, 41800416A -sarjat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, alempi (1)	Ei myytävänä erikseen
Aluslaatta, tiiviste (2)	41756-08
Nippuside (3)	10065

Taulukko 33. Huolto-osat: Alemmat jarrukaapelisarjat - ABS

Huolto-osat 41800585, 41800587 -sarjat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, alempi (1)	Ei myytävänä erikseen
Aluslaatta, tiiviste (4)	41756-08

Taulukko 34. Huolto-osat: Alemmat jarrukaapelisarjat - ABS

Huolto-osat 41800050, 41800032A, 41800076A -sarjat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, alempi (1)	Ei myytävänä erikseen
Aluslaatta, tiiviste (2)	41731-01
Ruuvi (1)	4240
Lukkoaluslevy (1)	7118

Taulukko 35. Huolto-osat: Alemmat jarrukaapelisarjat - ABS

Huolto-osat 41800048, 41800078 -sarjat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, alempi (1)	Ei myytävänä erikseen
Aluslaatta, tiiviste (2)	41731-01
Ruuvi (1)	4240
Lukkoaluslevy (1)	7118

Taulukko 36. Huolto-osat: Alemmat jarrukaapelisarjat - ABS

Huolto-osat 38132-11A, 38135-11A, 38186-11A, 41800308A, 41800022B -sarjat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, alempi (1)	Ei myytävänä erikseen
Jarrukaapeli, keskimmäinen (HCU:sta ylempään jarrukaapeliin)	Ei myytävänä erikseen
Aluslevy, tiivistys (ainoastaan 41800022B, 41800308A) (2)	41756-08
Aluslevy, tiivistys (kaikki muut sarjat)(4)	41731-01
Aluslaatta, tiiviste (2)	41733-88
Nippuside (2)	10006

Taulukko 37. Huolto-osat: Alemmat jarrukaapelisarjat - ABS

Huolto-osat 41800370, 41800369 -sarjat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, alempi (1)	Ei myytävänä erikseen
Aluslaatta, tiiviste (2)	41731-01
Aluslaatta, tiiviste (2)	41733-88
Aluslaatta, tiiviste (2)	41756-08
Nippuside (3)	10006

Taulukko 38. Huolto-osat: Alemmat jarrukaapelisarjat - ABS

Huolto-osat 41825-09, 48946-10, 46049-09 -sarjat / keskimmäinen jarrukaapeli 41800332, 41800333
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, alempi (1)	Ei myytävänä erikseen
Aluslaatta, tiivistys (määrä vaihtelee)	41751-06A
Nippuside (määrä vaihtelee)	10065

Taulukko 39. Huolto-osat: Alemmat jarrukaapelisarjat - ABS

Huolto-osat 41600094 sovitin (kromi), 41800292 -sarjat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, linkitetty etukokoonpano (1)	Ei myytävänä erikseen
Jarrukaapeli, linkitetty takakokoonpano	Ei myytävänä erikseen
Aluslaatta, tiiviste (2)	10600007
Aluslaatta, tiiviste (10)	41756-08
Tukikiinnike (2)	12200077
Ruuvi (2)	4813A
Nippuside (8)	10006

Taulukko 40. Huolto-osat: Alemmat jarrukaapelisarjat - ABS

Huolto-osat 41800632, 41800632A -sarjat
Kuvaus (kpl.)	Osanumero
Jarrukaapeli, alempi (1)	Ei myytävänä erikseen
Holkki, koontiputki (1)	Ei myytävänä erikseen
Ruuvi, olka (1)	5004
Aluslaatta, tiiviste (2)	41756-08

Keskimmäisen jarrukaapelisarjan numerot

Taulukko 41. Alkuperäisen malliset ylemmät keskijarrukaapelisarjat

Sovitus	Sarja
Katso ohjaustangon sovitusopas	41800321
Katso ohjaustangon sovitusopas	41800738

Taulukko 42. Alkuperäisen malliset alemmat keskijarrukaapelisarjat

Sovitus	Sarja
Katso ohjaustangon sovitusopas	41800323A
Katso ohjaustangon sovitusopas	41800690

Jarrukaapelin sovitinsarjan numerot

Taulukko 43. Ylemmän jarrukaapelin sovittimet

Sovitteet: Katso ohjaustangon sovitusopas
Käytä	Sarja
Punottu ylempi jarrukaapeli alempaan jarruputkeen	41600245
Alkuperäisen mallinen - punottu ylempi jarrukaapeli alempaan jarruputkeen	41600260

Mallit

Mallien sovitustiedot ovat P&A-myyntiluettelossa ja sivun www.harley-davidson.com Parts and Accessories (Osat ja lisävarusteet) -osiossa (vain englanniksi).

Asennusvaatimukset

Tätä varten tarvitaan puhdasta ja käyttämätöntä hydraulista jarrunestettä. Katso huolto-oppaassa malliin sopiva jarruneste.

HUOMAUTUS

Jos jarrunestettä pääsee maalipinnoille, huuhtele alue VÄLITTÖMÄSTI puhtaalla vedellä. DOT 4 BRAKE FLUID (jarruneste) (41800219)

Suojele pintaa peittämällä maalatut osat.

ALKUPERÄISEN ETUJARRUPUTKEN IRROTTAMINEN

Katso oikeaoppinen irrottamistapa sen ajoneuvon huolto-oppaasta, jolle huolto suoritettan.

ETUJARRUPUTKEN ASENTAMINEN

Katso oikeaoppinen asennustapa sen ajoneuvon korjaamokäsikirjasta, jolle asennus suoritetaan.

HUOMAUTUS

Kaulan jarrukaapelin asetukset, jotka on osoitettu asennettavalle ohjaustangolle, olettavat, että alkuperäistä reititystä seurataan lisävarusteohjaustangon asennuksessa. Olisi huomattava, että joissakin tapauksissa reititysten muutoksia voidaan tarvita, tai eripituisia jarruputken voidaan vaatia. Ota yhteyttä Harley-Davidson jälleenmyyjään, jos eri pituista jarruputkea tarvitaan.

Tietyissä tapauksissa lisävarusteen jarrukaapelikokoonpano poikkeaa alkuperäiskokoonpanosta. Katso alta varmistaaksesi, ettei sovelluksessa ole mitään mainittuja kokoonpanoeroja.

2014 ja myöhempien Touring ABS mallien, sekä 2019 ja myöhempien FLHTCUTG/FLRT mallien puolivälin jarruputken asennus ja reititys

HUOMAUTUS

2014 ja myöhemmissä Touring malleissa on alkuperäinen puolivälin jarrukaapeli, joka kulkee Lukkiutumaton jarrujärjestelmä (ABS) moduulista tuulisuojan-alueelle. Tämä mahdollistaa alkuperäisten reitityssuojusten ja menetelmien käytön. Puolivälin jarruputket on ylipitkiä, jotta kaapelit voidaan reitittää mahdollisimman vähällä vääntämisellä ja kytkeä helposti puolivälikaapelin ja punoskaapelin yhdistämiskohdista.

1.	Noudata huolto-oppaan asennusohjeita kunnes saavutat vaiheen, jossa uusi jarrukaapeli asennetaan.
2.	Jos asennat alempaa punosjarrukaapelia, hanki alemmat jarrukaapelit, oikeanpuoleinen alempi keskijarrukaapeli, vasemmanpuoleinen alempi keskijarrukaapeli sekä neljä tiivistyslevyä.
3.	Katso kuva 1. Reititä alempien keskijarrukaapelien (2) uros leikariliittimet ajoneuvon keulasta alemman kolmoispuristimen takana sijaitseviin paikkoihin.
4.	Reititä joustava alemmat-puolivälin keskijarrukaapelit: Vältä jarrukaapelien kiertymistä. a. Reititä jarrukaapeli johtonipun takaa (6). b. Reititä ohjauspään editse, radion alta (8) c. Reititä alas selkärangan oikeaa puolta ABS moduuliin.
5.	Puoliväliin alempien jarrukaapelien ollessa rinnakkain ja kiertämättöminä, asentaa tiivistyslevyt molemmin puolin banjoliitintä. Asenna takaisin aiemmin moduulista irrotetut ABS banjopultit. Jätä kiinnikkeet löysiksi.
6.	Liitä ALEMMAT jarrukaapelit kiertoliittimiin ja reititä etusatuloihin. Asenna aiemmin irrotetut tiivistelevyt ja banjopultit. Jätä kiinnikkeet löysiksi.
7.	Ylempiä punosjarrukaapeleita asennettaessa, hanki YLEMPI jarrukaapeli, YLEMPI-KESKIMMÄINEN jarrukaapeli, sekä kaksi tiivistelevyä.
8.	Kohdista YLEMPI jarrukaapeli. a. FLHT, FLHX, FLHTCUTG mallit: Katso Kuva 1. Kohdista YLEMPI jarrukaapeli (3) pääsylinterin banjoliittimen kanssa ja kääntökierteinen pää keulaa kohti. Reititä kääntökierteinen pää ohjauspään ja hydraulisen kytkinkaapelin editse. Yhdistä PUOLIVÄLIN-YLEMPI jarrukaapeli ohjauspään edessä ja reititä vastapäivään johtonipun takaa, oikeaa puolta pitkin ABS moduuliin. b. FLTR, FLRT mallit: Katso Kuva 2 . Kohdista YLEMPI jarrukaapeli (7) pääsylinterin banjoliittimen kanssa ja kääntökierteinen pää keulaa kohti. Reititä kaapeli myötäpäivään, alas ja ohjaustangon nousujen alla olevan kehysosan ympäri matkaten alas tuulisuojan tukirakenteen vasenta puolta. Liitä PUOLIVÄLIN YLEMPI kaapeli, joka on reititetty tuulisuojarakenteen alitse vastapäivään, ja alas selkärangan oikeaa puolta ABS-moduuliin.
9.	Jatka huolto-oppaan ohjeiden seuraamista saattaaksesi jarrukaapelin asennuksen päätökseen ja tiivistääksesi kaikki banjoliittimet pääsylinterissä ja ABS-moduulissa.
10.	Kiristä kaikki kääntöliitokset. Varmistaen, että vain kääntömutteri kääntyy, kiristä kääntömutteri sormi-tiukkaa 45° tiukemmaksi tai: Vääntömomentti: 5,1–7,3 N·m (45–65 in-lbs)

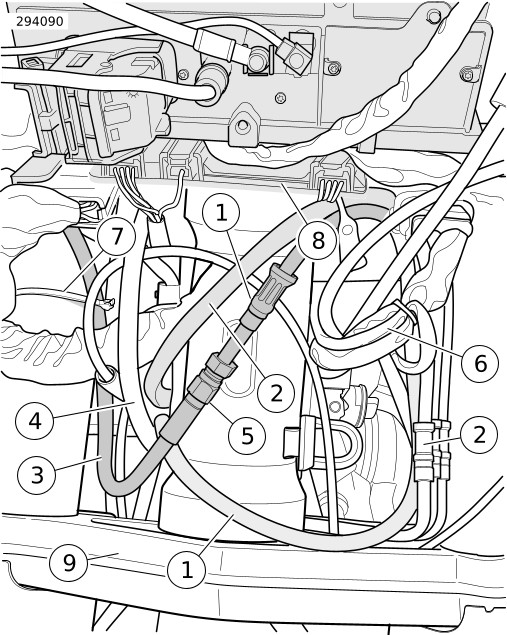

1	Ylempi puolivälin jarrukaapeli (reititettynä vastapäivään)
2	Alempi puolivälin jarrukaapeli (reititettynä myötäpäivään)
3	Ylempi jarrukaapeli, punottu
4	Hydraulisen kytkimen kaapeli
5	Ylemmän jarrukaapelin kääntömutterin liitäntä (peitä suojaholkilla)
6	Takajohdinvaljaiden takaa reititetyt jarrukaapelit
7	Ylempi jarrukaapeli kiinnitettynä haarukka putken oikealle puolelle
8	Radio ja radion kiinnitysteline
9	Alemman jarrukaapelin pyörivä mutteri (alemman kolmoispuristimen takana)

Kuva 1. Ulomman tuulisuojan näkymä - jarrukaapelin reititys: FLHT, FLHX

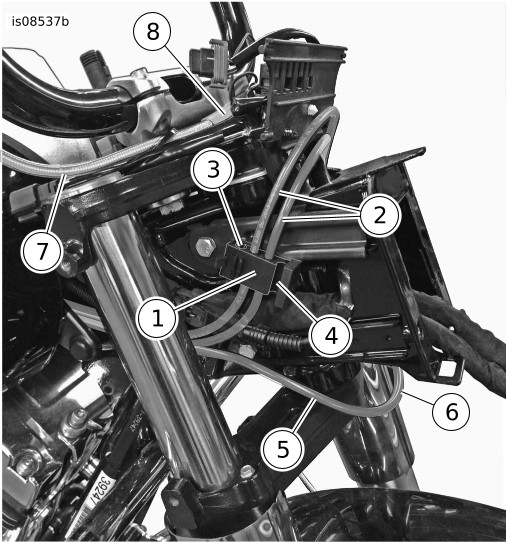

1	Etujarrun pitokiinnike
2	Puolivälin alempi jarrukaapeli (2)
3	Käyttämätön asennusrako (ja alkuperäinen ylempi jarrukaapeli)
4	Hydraulisen kytkimen kaapelin asennusrako
5	Puolivälin ylempi jarrukaapeli
6	Kiinnitä puolivälin ylempi jarrukaapeli tähän (rungon alle)
7	Punottu ylempi jarrukaapeli
8	Punotun ylemmän ja puolivälin ylemmän jarrukaapelien yhdistäminen. Peitä suojaholkilla ja kiinnitä nousuputkiin.

Kuva 2. Ulomman tuulisuojan näkymä - jarrukaapelin reititys: FLTR

2014 ja myöhemmät TOURING mallit - ALEMPI JARRUKAAPELI ILMAN ABS:ää

1.	Noudata huolto-oppaan asennusohjeita kunnes saavutat vaiheen, jossa uusi jarrukaapeli asennetaan ajoneuvoon.
2.	Jotkut alkuperäiset Touring -mallit on varustettu asennuspinnalta löytyvällä kohdistamispyörötapilla alempaa jarrukaapelin kokoajaputkea varten. Poista pyörötappi ennen uuden jarrukaapelisarjan asentamista.
3.	Poista muovinen jarrukaapelin asennustuki, joka sijaitsee alemman kolmoispuristimen takana. Säilytä kiinnitysruuvit myöhempää käyttöä varten.
4.	HUOMAUTUS Alemman jarrukaapelin kokoajaputki asennetaan niin, että kaksi kaapelia reititetään taakse ja alas. Katso Kuva 3 . Hanki uudet YLEMMÄT (1) ja ALEMMAT (2) jarrukaapelikokoonpanot.
5.	Aseta ALEMPI jarrukaapeli (2) alemman kolmoispuristimen takapuolelle, ja keskitä jarrukaapelin alemmat haarat haarukoiden väliin orientoiden ne taaksepäin ja alas.
6.	HUOMAUTUS Jarrukaapelit eivät koskaan saa koskettaa haarukoita. Jos kumpikaan jarruputki koskettaa haarukkaa, löysää p-puristimet, sijoita ja kiristä uudelleen. Hae suuri (6) ja pieni (7) jarrukaapelin p-kiristin sekä aiemmin poistetut kiinnitysruuvit. Liitä pienempi jarrukaapelikokoonpano ja kiinnitä p-puristimet kolmipuristimiin. Oikean käden puoleiset p-puristimet jäävät limittäin. Kiristä. Vääntömomentti: 13,6–20,3 N·m (10–15 ft-lbs)
7.	Kiristä kääntöliitos. Varmistaen, että vain kääntömutteri kääntyy, kiristä kääntömutteri sormi-tiukkaa 45° tiukemmaksi tai: Vääntömomentti: 5,1–7,3 N·m (45–65 in-lbs)
8.	Jatka huolto-oppaan ohjeiden seuraamista saattaaksesi jarrukaapelin asennuksen päätökseen sekä pääsylinterin, että etujarrusatuloiden osalta.

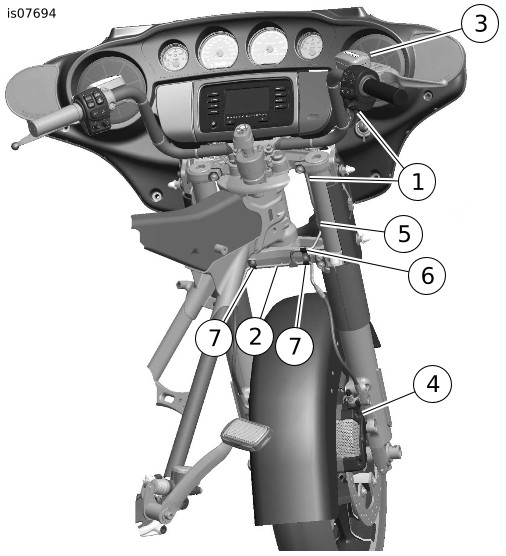

1	Ylempi jarrukaapelikokoonpano (pääsylinterin ja naaraskääntömutterin liitos)
2	Alempi jarrukaapelikokoonpano (urosliitos jarrusatuloihin)
3	Pääsylinteri
4	Satula
5	Ylempien ja alempien jarrukaapeleiden kääntömutterikiinnitys
6	P-kiristin, suuri
7	P-kiristin, pieni (2)

Kuva 3. 2014 ja myöhemmät mallit, joissa ei ole ABS-jarrukaapeleita edessä

2014 ja myöhemmät FLHTCUTG-mallit ja 2015 ja myöhemmät FLRT LOWER LINKED LINES-mallit

HUOMAUTUS

Kaikki asennustoimenpiteet näiden alempien jarrukaapeleiden osalta ovat samat kuin huolto-oppaassa, sillä erolla, että näihin lisätään muovinen tukikiinnitin.

Katso Kuva 4 . Asenna tukikiinnitin (1) kauluksen puristinliittimen ja kaulanauhan joustavan osan, joka ylittää sekä etu- että takapiirilevykokoonpanot, välille. Napsauta tukikiinnitin kauluksen puristinliitinten yli ja keskitä se kauluksiin. Toista toimenpide toisella puolella.

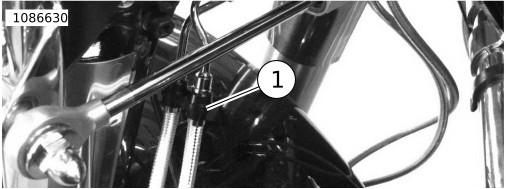

1	Alemman jarrukaapelin tukikiinnitin (2)

Kuva 4. Alemman jarrukaapelin tukikiinnittimet

2011-2017 SOFTAIL-MALLIEN YLEMMÄN ABS -JARRUKAAPELIN REITITYS FL MALLEISSA, JOISSA ON HAARUKAN SUOJUKSET

HUOMAUTUS

Kaikki asennustoimenpiteet näiden alempien jarrukaapeleiden osalta ovat samat kuin huolto-oppaassa, sillä erolla, että FL-malleihin, joissa on haarukkasuojukset, asennetaan alempi p-kiristin.

Irrota ylin ruuvi haarukan suojuksesta. Nouda pieni p-kiristin (7) ylemmästä jarrukaapelisarjasta. Reititä ylempi jarrukaapeli p-kiristimen läpi ja käytä ruuvia kiinnittääksesi sen samaan paikkaan haarukan suojuksessa. ÄLÄ kiinnitä jarrukaapelia alempaan koloon haarukan suojuksessa . Säädä jarrukaapelin asentoa niin, että se kulkee sujuvasti kokoojaputkesta p-kiristimeen. P-kiristimen kääntäminen voi olla tarpeen joissakin ohjaustankomalleissa. Kiristä.

Vääntömomentti: 2,3–3,4 N·m (20–30 in-lbs)

2018 ja myöhempien SOFTAIL-mallien ylempi jarrukaapelisovitin

1.	HUOMAUTUS Kaikki asennustoimenpiteet näiden alempien jarrukaapeleiden osalta ovat samat kuin huolto-oppaassa, sillä erolla, että näissä malleissa käytetään sovitinta alemman jarrukaapelin kokoojaputkeen ( ABS ) tai alempaan jarrukaapeliin (ei- ABS ). Asianmukaisen sovittimien avulla helpotat reititystä, ja ABS-malleissa poistat tarpeen korvata alkuperäisen alemman jarrukaapelin. Noudata huolto-oppaan asennusohjeita kunnes saavutat vaiheen, jossa uusi ylempi jarrukaapeli asennetaan ajoneuvoon.
2.	Ennen ylemmän jarrukaapelin kiinnittämistä ajoneuvoon, liitä asianmukaisen sovitin ylemmän jarrukaapelin alapäähän. Jätä yhteys löyhäksi, jotta oikaisu on mahdollinen ennen lopullista reititystä.
3.	Kun ylemmän jarruletkun reititys on valmis, kiristä banjo-liittimet ja putkimutteriliitokset huolto-oppaassa määritettyyn vääntömomenttiin.
4.	Kuva 5 Kiristä kääntöliittimet. Varmista, että vain kääntömutteri kääntyy, kiristä kääntömutteri 45° yli sormentiukan, tai: Vääntömomentti: 5,1–7,3 N·m (45–65 in-lbs)

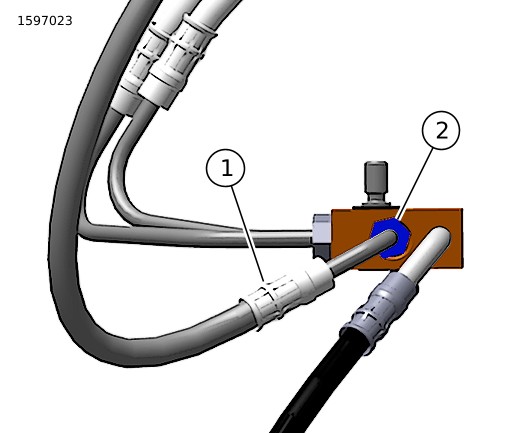

1	Kääntömutteri
2	Putkimutteri

Kuva 5. Jarruputken sovittimet

1	Jarruputki
2	Putkimutteri

Kuva 6. Jarruputken suuntaus

LOPULLINEN KOKOONPANO JA PALAUTUS HUOLTOON (KAIKKI MALLIT)

Katso oikeaoppiset lopullisen kokoonpanon kasaamisohjeet ajoneuvon huolto-oppaasta. Sisältäen:

Kaikkien jarrukaapeleiden sekä niiden osien, joihin koskettiin huollon aikana, asianmukainen kiinnittäminen, lukuun ottamatta täällä mainittuja poikkeuksia
Vääntömomenttiarvot kaikille kiristimille
Oikean tyyppinen jarruneste käytettäväksi
Oikeaoppiset jarrunesteen valuttamistavat
Vuotojen tarkistaminen

2.	HUOMAUTUS Reitittäessäsi lisävarustejarruletkuja, pyri: Loiva reititys ilman jyrkkiä mutkia tai kierteitä Esteetön vapaa liikerata ohjauksen ääriasennosta toiseen Vapaata tilaa kaikkiin nipistyskohtiin koko ohjauksen matkalta Vapaata tilaa kaikissa mahdollisissa ongelmakohdissa kuten virtalukossa kun avain on paikallaan Välttämään koskemasta maalipintoja koko ohjausliikkeen osalta (lokasuoja, polttoainesäiliö, sekalaiset rungon osat) Valorakenteen kosketus rungon, poistoputkien tai kolmoispuristimen kanssa saa tapahtua, mutta ainoastaan ohjausliikkeen ääripäissä Jarrukaapelin reitityksen säädöt voivat sisältää: P-puristimen käytön alkuperäisen johtojen muotopitimen sijaan (joissakin malleissa) Alemman imusarjan sovittimen asennussuunnan (joissakin malleissa) Linjapituudet kiinnityskohtien ja banjo-liittimen kulmien välillä P-puristimen suuntaus Banjo-liittimen suuntaus Varmista, että kaikki jarrukaapelit on reititetty oikein. Tähän sisältyy ohjaustangon kääntäminen ääriasennosta toiseen, sekä varmistaminen, etteivät jarrukaapelit revi, väännä tai paina ympäröiviä osia tai joudu puristuksiin osien väliin. Jos mitään edellä mainituista esiintyy, tarkista jarrukaapelien reititys ja säädä tarpeen mukaan.
3.	Kun kaikki edellä ja huolto-oppaassa luetellut toimenpiteet on tehty, suorita ajoneuvon hidas koeajo. Jos jarrut eivät toimi asianmukaisella tavalla, toista jarrunesteen vuodatus huolto-oppaan ohjeiden mukaisesti.
