KITS DE CONDUITE DE FREIN MODULAIRE

J064512021-10-14

GÉNÉRALITÉS

REMARQUE

Les conduites de frein supérieures Diamondback™, Diamond-Black et Stock-Style sont disponibles avec des angles banjo de maître-cylindre et des longueurs de conduite de frein et des diamètres banjo différents. Des conduites plus longues ou plus courtes peuvent être nécessaires lorsque certaines modifications ont été apportées au véhicule (comme un guidon optionnel). Voir le catalogue de vente au détail P&A ou un concessionnaire Harley-Davidson.

Pour terminer l'assemblage de la conduite de frein modulaire, un ensemble de conduite de frein inférieur peut également être requis. Les ensembles de conduite de frein inférieure dépendent du modèle de véhicule.

AVERTISSEMENT

Remplacer les joints de conduite de frein. La réutilisation des joints d’origine peut causer la défaillance des freins et la perte de contrôle du véhicule, ce qui pourrait causer la mort ou des blessures graves. (00318a)

AVIS

Éviter les fuites. S’assurer que les joints, boulon(s) banjo et conduite de frein sont propres et non endommagés avant le montage. (00323a)

AVERTISSEMENT

Utiliser uniquement du liquide de frein hydraulique DOT 4 dans le maître-cylindre de frein. L'utilisation d'autres types de liquide peut endommager le système de freinage et affecter négativement le freinage, ce qui pourrait conduire à la mort ou des blessures graves. (00597c)

AVERTISSEMENT

Le contact avec du liquide de frein DOT 4 peut avoir des effets graves sur la santé. Ne pas porter des vêtements et des lunettes de protection adaptés risque de provoquer la mort ou des blessures graves.

En cas d'inhalation : Garder son calme, évacuer à l'air frais, consulter un médecin.
En cas de contact avec la peau : Retirer les vêtements souillés ou éclaboussés. Rincer la peau immédiatement à grande eau pendant 15 à 20 minutes. En cas d'irritation, consulter un médecin.
En cas de contact avec les yeux : Rincer les yeux pendant au moins 15 minutes à l'eau courante, en gardant les yeux ouverts. En cas d'irritation, consulter un médecin.
En cas d'ingestion : Rincer la bouche et boire beaucoup d'eau. Ne pas faire vomir. Contactez le Centre antipoison. Consulter immédiatement un médecin.
Pour plus d'informations, consulter la fiche de données de sécurité (FDS) sur le site sds.harley-davidson.com

(00240e)

AVIS

Le liquide de frein DOT 4 endommage les surfaces peintes et les panneaux de carrosserie avec lesquels il entre en contact. Toujours faire attention et protéger les surfaces contre les éclaboussures lorsque l’on travaille sur les freins. Sinon, cela risque de causer des dommages esthétiques. (00239c)

AVERTISSEMENT

La sécurité du conducteur dépend de l'installation correcte de ce kit. La pose par un concessionnaire est obligatoire pour les véhicules équipés de freins ABS. L’installation correcte de ce kit nécessite l’utilisation d’outils spéciaux disponibles seulement auprès d’un concessionnaire Harley-Davidson. Un système de frein mal entretenu peut réduire la capacité de freinage, ce qui pourrait causer la mort ou des blessures graves. (00578b)

AVERTISSEMENT

Après avoir effectué l'entretien des freins et avant de déplacer la moto, pomper sur les freins pour augmenter la pression dans le système de freinage. Une pression insuffisante risque de nuire à la performance des freins, ce qui pourrait causer la mort ou des blessures graves. (00279a)

AVERTISSEMENT

Une fois le système de freinage réparé, tester les freins à faible vitesse. Si les freins ne fonctionnent pas correctement, leur test à grande vitesse peut causer une perte de contrôle pouvant conduire à la mort ou des blessures graves. (00289a)

AVERTISSEMENT

La sécurité du conducteur et du passager dépend de la pose correcte de ce kit. Suivre les procédures du manuel d’entretien approprié. Si l'opérateur ne possède pas les compétences requises ou les outils appropriés pour effectuer la procédure, la pose doit être confiée à un concessionnaire Harley-Davidson. Une pose incorrecte de ce kit risque de causer la mort ou des blessures graves. (00333b)

REMARQUE

Cette fiche d'instructions renvoie aux informations du manuel d'entretien. Il est nécessaire d'utiliser un manuel d'entretien correspondant au modèle et à l'année de la moto pour cette installation. Il est disponible auprès d'un concessionnaire Harley-Davidson.

Harley-Davidson recommande d'utiliser le liquide de frein Harley-Davidson Platinum Label DOT 4, qui présente une excellente teneur en humidité et des propriétés empêchant la corrosion.

Numéros de kits de conduite de frein supérieure tressée

Tableau 1. Kits conduite de frein supérieure tressée - Boulon banjo 7/16’’

Configurations : Voir guide de compatibilité des guidons
Diamondback Kit	Diamond-Black Kit	Longueur	Banjo Angle
41800024A	-	508 mm (20 in)	0°
41800025A	-	533 mm (21 in)	0°

41800026A	-	559 mm (22 in)	0°

41800027A	-	584 mm (23 in)	0°

41800028A	-	610 mm (24 in)	0°

41800029A	41800341	635 mm (25 in)	0°

41800030A	-	660 mm (26 in)	0°

41800031A	41800104A	711 mm (28 in)	0°

41800042A	41800580	762 mm (30 in)	0°

41800043A	-	813 mm (32 in)	0°

41800044A	-	864 mm (34 in)	0°

41800051A	41800106A	483 mm (19 in)	35°

41800052A	-	508 mm (20 in)	35°

41800053A	41800108A	533 mm (21 in)	35°

41800054A	41800110A	559 mm (22 in)	35°

41800055A	-	584 mm (23 in)	35°

41800056A	-	610 mm (24 in)	35°

41800057A	-	635 mm (25 in)	35°

41800058A	-	660 mm (26 in)	35°

41800059A	41800112A	711 mm (28 in)	35°

41800060A	41800114A	762 mm (30 in)	35°

41800061A	41800116A	813 mm (32 in)	35°

41800062A	41800118A	864 mm (34 in)	35°
41800080A	41800120A	508 mm (20 in)	90°

41800082A	-	533 mm (21 in)	90°
41800084A	-	559 mm (22 in)	90°
41800088A	-	584 mm (23 in)	90°
41800090A	41800122A	610 mm (24 in)	90°
41800092A	-	635 mm (25 in)	90°

41800094A	-	660 mm (26 in))	90°
41800096A	-	711 mm (28 in)	90°

41800098A	-	762 mm (30 in)	90°

41800100A	-	813 mm (32 in)	90°
41800102A	-	864 mm (34 in)	90°

Tableau 2. Pièces de rechange : Kits conduite de frein supérieure tressée - Boulon banjo 7/16’’

Pièces de rechange
Description (qté)	Numéros de pièce
Conduite de frein, supérieure (1)	Non vendue séparément
Rondelle, étanchéité (2)	41733-88
Serre-câbles (3)	10065
Collier en P, petit (2)	10059A
Collier en P, rembourré (1)	42364-07

Tableau 3. Kits de conduite de frein tressée en une seule partie - Boulon banjo de 10 mm

Configurations : Voir guide de compatibilité des guidons
Diamondback Kit	Diamond-Black Kit	Longueur
-	41800178	864 mm (34 in)
46934-06	-	965 mm (38 in)
46936-06	-	1.024 mm (40 in)
46930-06	46779-09	1.054 mm (41,5 in)
41800283	46720-09	1.168 mm (46 in)

Tableau 4. Pièces de rechange : Kits de conduite de frein tressée en une seule partie - Boulon banjo de 10 mm

Pièces de rechange
Description (qté)	Numéros de pièce
Conduite de frein, supérieure (1)	Non vendue séparément
Rondelle, étanchéité (2)	41732-04
Serre-câbles (3)	10065
Collier en P (3)	10059A

Tableau 5. Kits de conduite de frein avant tressée en une seule partie - Boulon banjo de 10 mm

Configurations : Voir guide de compatibilité des guidons
Diamondback Kit	Diamond-Black Kit	Longueur
41800670	-	740 mm (29 in)

Tableau 6. Pièces de rechange : Kits de conduite de frein avant tressée en une seule partie - Boulon banjo de 10 mm

Pièces de rechange
Description (qté)	Numéros de pièce
Conduite de frein, supérieure (1)	Non vendue séparément
Rondelle, étanchéité (4)	41756-08

Tableau 7. Kits de conduite de frein avant tressée en une seule partie - Boulon banjo de 10 mm

Configurations : Voir guide de compatibilité des guidons
Diamondback Kit	Diamond-Black Kit	Longueur
41800671	-	380 mm (15 in)

Tableau 8. Pièces de rechange : Kits de conduite de frein avant tressée en une seule partie - Boulon banjo de 10 mm

Pièces de rechange
Description (qté)	Numéros de pièce
Conduite de frein, supérieure (1)	Non vendue séparément
Rondelle, étanchéité (4)	41756-08

Tableau 9. Kits de conduite de frein supérieure tressée - Boulon banjo de 10 mm

Configurations : Voir guide de compatibilité des guidons
Diamondback Kit	Diamond-Black Kit	Longueur	Banjo Angle
41800532	41800534	330 mm (13,0 in)	0°
41800234	41800248	381 mm (15,0 in)	0°
41800236	41800250	419 mm (16,5 in)	0°
41800464	-	470 mm (18,5 in)	0°
41800240	41800254	521 mm (20,5 in)	0°
41800424	41800440	572 mm (22,5 in)	0°
41800244	41800258	622 mm (24,5 in)	0°
41800246	41800260	673 mm (26,5 in)	0°
41800425	41800441	724 mm (28,5 in)	0°
41800453	41800456	775 mm (30,5 in)	0°
41800465	41800480	826 mm (32,5 in)	0°
41800466	-	876 mm (34,5 in)	0°
41800467	41800481	927 mm (36,5 in)	0°
41800818	-	381 mm (15,0 in)	35°
41800238	41800252	470 mm (18,5 in)	35°
41800452	41800455	521 mm (20,5 in)	35°
41800242	41800256	572 mm (22,5 in)	35°
41800420	41800436	622 mm (24,5 in)	35°
41800421	41800437	673 mm (26,5 in)	35°
41800422	41800438	724 mm (28,5 in)	35°
41800423	41800439	775 mm (30,5 in)	35°
41800468	41800551	826 mm (32,5 in)	35°
41800469	41800482	876 mm (34,5 in)	35°
41800470	-	927 mm (36,5 in)	35°
41800471	41800483	1.016 mm (40,0 in)	35°
41800472	41800484	1.117 mm (44,0 in)	35°
41800426	41800442	470 mm (18,5 in)	90°
41800427	41800443	521 mm (20,5 in)	90°
41800454	41800457	572 mm (22,5 in)	90°
41800473	41800553	622 mm (24,5 in)	90°
41800474	-	673 mm (26,5 in)	90°
41800475	-	724 mm (28,5 in)	90°
41800476	-	775 mm (30,5 in)	90°
41800477	41800485	826 mm (32,5 in)	90°
41800478	-	876 mm (34,5 in)	90°
41800479	-	927 mm (36,5 in)	90°
41800818	-	381 mm (15,0 in)	35°

Tableau 10. Pièces de rechange : Kits de conduite de frein supérieure tressée - Boulon banjo de 10 mm

Pièces de rechange
Description (qté)	Numéros de pièce
Conduite de frein, supérieure (1)	Non vendue séparément
Rondelle d'étanchéité, 10 mm (2)	41756-08
Collier en P (1)	10059A
Serre-câbles (3)	10065

Tableau 11. Kits de conduite de frein supérieure tressée - Boulon banjo de 12 mm

Configurations : Voir guide de compatibilité des guidons
Diamondback Kit	Diamond-Black Kit	Longueur	Banjo Angle
41800726	-	876 mm (34,5 in)	0°
41800727	-	927 mm (36,5 in)	0°
41800725	-	673 mm (26,5 in)	35°
41800724	-	521 mm (20,5 in)	90°
41800806	-	826 mm (32,5 in)	0°
41800807	-	787 mm (31,0 in)	0°
41800826	-	724 mm (28,5 in)	35°

Tableau 12. Pièces de rechange : Kits de conduite de frein supérieure tressée - Boulon banjo de 12 mm

Pièces de rechange
Description (qté)	Numéros de pièce
Conduite de frein, supérieure (1)	Non vendue séparément
Rondelle, étanchéité (4)	10600007
Serre-câbles (3)	10065
Vis, taraudeuse (1)	4091
Collier en P (1)	10059A

Tableau 13. Kits de conduite de frein avant tressée en une seule partie - Boulon banjo de 10 mm

Configurations : Voir guide de compatibilité des guidons
Diamondback Kit	Diamond-Black Kit	Longueur
-	46791-09	1.080 mm (42,5 in)
46942-06	48962-09	1.120 mm (44 in)
-	48970-09	1.143 mm (45 in)

Tableau 14. Pièces de rechange : Kits de conduite de frein avant tressée en une seule partie - Boulon banjo de 10 mm

Pièces de rechange
Description (qté)	Numéros de pièce
Conduite de frein (1)	Non vendue séparément
Rondelle, étanchéité (2)	41733-88
Rondelle, étanchéité (2)	41731-01
Serre-câbles (3)	10065
Collier en P (2)	10059A

Numéros de kits de conduite de frein supérieure Stock-Style

Tableau 15. Kits de conduite de frein avant Stock-Style en une seule partie - Boulon banjo de 10 mm

Configurations : Voir guide de compatibilité des guidons
Kit	Longueur
41800326	1.049 mm (41 in)

Tableau 16. Pièces de rechange : Kits de conduite de frein avant Stock-Style en une seule partie - Boulon banjo de 10 mm

Pièces de rechange
Description (qté)	Numéros de pièce
Conduite de frein (1)	Non vendue séparément
Rondelle, étanchéité (4)	12300033
Collier en P (1)	10053

Tableau 17. Kits de conduite de frein avant Stock-Style en une seule partie - Boulon banjo de 10 mm

Configurations : Voir guide de compatibilité des guidons
Kit	Longueur flexible
41800610	331 mm (13 in)
41800611	429 mm (17 in)

Tableau 18. Pièces de rechange : Kits de conduite de frein avant Stock-Style en une seule partie - Boulon banjo de 10 mm

Pièces de rechange
Description (qté)	Numéros de pièce
Conduite de frein (1)	Non vendue séparément
Rondelle, étanchéité (4)	12300033
Œillet (2)	12100087

Tableau 19. Kits de conduite de frein supérieure Stock-Style - Boulon banjo de 10 mm

Configurations : Voir guide de compatibilité des guidons
Kit	Longueur	Angle Banjo
41800656	847 mm (33 in)	10°
41800657	746 mm (29 in)	10°
41800667	557 mm (22 in)	10°
41800676	581 mm (23 in)	10°
41800678	699 mm (28 in)	10°
41800709	876 mm (34 in)	10°
41800710	787 mm (31 in)	10°
41800711	622 mm (24 in)	10°
41800652	496 mm (20 in)	56°
41800677	560 mm (22 in)	56°
41800704	521 mm (21 in)	56°
41800705	597 mm (24 in)	56°
41800653	674 mm (26,5 in)	56°
41800654	499 mm (20 in)	90°
41800655	601 mm (24 in)	90°
41800706	622 mm (24 in)	90°
41800707	546 mm (21,5 in)	90°
41800708	660 mm (26 in)	90°
41800802	432 mm (17 in)	10°
41800803	483 mm (19 in)	10°

Tableau 20. Pièces de rechange : Kits de conduite de frein supérieure Stock-Style - Boulon banjo de 10 mm

Pièces de rechange
Description (qté)	Numéros de pièce
Conduite de frein, supérieure (1)	Non vendue séparément
Rondelle, étanchéité (2)	41756-08
Vis, taraudeuse (1)	10200422
Collier en P (1)	10053

Tableau 21. Kits de conduite de frein supérieure Stock-Style - Boulon banjo de 12mm

Configurations : Voir guide de compatibilité des guidons
Kit	Longueur	Angle Banjo
41800722	876 mm (34,5 in)	10°
41800723	787 mm (31 in)	10°
41800721	597 mm (23,5 in)	56°
41800720	499 mm (20 in)	90°
41800810	746 mm (29 in)	10°

Tableau 22. Pièces de rechange : Kits de conduite de frein supérieure Stock-Style - Boulon banjo de 12mm

Pièces de rechange
Description (qté)	Numéros de pièce
Conduite de frein, supérieure (1)	Non vendue séparément
Rondelle, étanchéité (2)	10600007
Vis, taraudeuse (1)	10200422
Collier en P (1)	10053

Numéros de kits de conduite de frein inférieure

Tableau 23. Kits de conduite de frein inférieure, SANS ABS

Configuration	Kits Diamondback	Kits Diamond-Black	Stock Style	Longueur, angle banjo de l'étrier
Voir guide de compatibilité des guidons	41800226	41800228	-	48 cm (19 in) de long, 10 mm x 65°
	41800412	41800413	-	53 cm (21 in) de long, 10 mm x 65°
	41800590A	41800592A	-	43 cm (16,9 in) de long, 10 mm x 65°
	42110-07	38116-10	-	54,6 cm (21 in) de long, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21 in) de long, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21 in) de long, ⅜ in x 78°
	42366-07	48924-10	-	57,9 cm (23 in) de long, ⅜ in x 78°
	42108-07	48926-10	-	61 cm (24 in) de long, ⅜ in x 78°
	42112-08A	48928-10	-	61 cm (24 in) de long, ⅜ in x 78°
	42371-07	48920-10	-	51,6 cm (20 in) de long, ⅜ in x 78°
	41800374	41800375	-	51,6 cm (20 in) de long, 10 mm x 60°
	45770-08	-	-	59,2 cm (23 in) de long, ⅜ in x 78°
	42366-07	48924-10	-	57,9 cm (23 in) de long, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21,5 in) de long, ⅜ in x 78°
	41800634	-	41800636	49,3 cm (19 in) de long, 10 mm x 90°
	45818-07	48938-10	-	40,6 cm (16 in) de long, ⅜ in x 78°
	45820-07	-	-	40,6 cm (16 in) de long, ⅜ in x 78°
	44907-08	48942-10	-	38,9 cm (15 in) de long, 10 mm x 90°
	44905-08	41800280	-	38,9 cm (15 in) de long, 10 mm x 90°
	41800336	41800338	-	54 cm (21 in) de long, 10 mm x 65°
	41800336	41800338	-	54 cm (21 in) de long, 10 mm x 65°
	83666-10	-	-	42,7 cm (17 in) de long, 10 mm x 90°

Tableau 24. Pièces de rechange : Kits de conduite de frein inférieure, SANS ABS

Pièces de rechange Kits 41800226, 41800228, 41800412, 41800413
Description (qté)	Numéros de pièce
Conduite de frein inférieure (1)	Non vendue séparément
Rondelle, étanchéité (2)	41756-08
Collier en P, rembourré (1)	42364-07

Tableau 25. Pièces de rechange : Kits de conduite de frein inférieure, SANS ABS

Pièces de rechange Kits 41800590A, 41800592A
Description (qté)	Numéros de pièce
Conduite de frein inférieure (1)	Non vendue séparément
Rondelle, étanchéité (2)	41756-08

Tableau 26. Pièces de rechange : Kits de conduite de frein inférieure, SANS ABS

Pièces de rechange Kits 42110-07, 38116-10, 42108-07, 48926-10, 42371-07, 48920-10, 41800374, 41800375, 45770-08, 42366-07, 48924-10, 41800634, 41800636
Description (qté)	Numéros de pièce
Conduite de frein inférieure (1)	Non vendue séparément
Rondelle, étanchéité (2)	41731-01
Serre-câbles (3)	10065
Vis, (45770-08 uniquement)	3594
Rondelle, plate (45770-08 uniquement)	6703

Tableau 27. Pièces de rechange : Kits de conduite de frein inférieure, SANS ABS

Pièces de rechange Kits 42112-08A et 48928-10
Description (qté)	Numéros de pièce
Conduite de frein inférieure (1)	Non vendue séparément
Rondelle, étanchéité (4)	41731-01
Vis (1)	923
Collier en P (1)	10059A

Tableau 28. Pièces de rechange : Kits de conduite de frein inférieure, SANS ABS

Pièces de rechange Kits 45818-07, 48938-10, 45820-07
Description (qté)	Numéros de pièce
Conduite de frein inférieure (1)	Non vendue séparément
Rondelle, étanchéité (4)	41731-011
Serre-câbles (3)	10065

Tableau 29. Pièces de rechange : Kits de conduite de frein inférieure, SANS ABS

Pièces de rechange Kits 44907-08, 48942-10, 44905-08, 41800280, 83666-10
Description (qté)	Numéros de pièce
Conduite de frein inférieure (1)	Non vendue séparément
Rondelle, étanchéité (4)	41751-06A
Serre-câbles (3)	10065

Tableau 30. Pièces de rechange : Kits de conduite de frein inférieure, SANS ABS

Pièces de rechange Kits 41800336, 41800338
Description (qté)	Numéros de pièce
Conduite de frein inférieure (1)	Non vendue séparément
Rondelle, étanchéité (4)	41751-06A
Collier en P, large (1)	Non vendue séparément
Collier en P, petit (1)	Non vendue séparément
Serre-câbles (3)	10006

Tableau 31. Kits de conduite de frein inférieure - ABS

Configuration	Kits Diamondback	Kits Diamond-Black	Longueur, angle banjo de l'étrier
Voir guide de compatibilité des guidons	41800230A	41800232A	49 cm (19 in) de long, 10 mm x 65°
	41800416A	41800417A	54 cm (21 in) de long, 10 mm x 65°
	41800585	41800587	43 cm (17 in) de long, 10 mm x 65°
	41800050	-	49,5 cm (19,5 in) de long, ⅜ in x 78°
	41800032A	41800076A	55,4 cm (22 in) de long, ⅜ in x 78°
	41800048	41800078	48,3 cm (19 in) de long, ⅜ in x 78°
	41800032A	41800076A	55,4 cm (22 in) de long, ⅜ in x 78°
	41800048	41800078	48,3 cm (19 in) de long, ⅜ in x 78°
	38132-11A	38135-11A	47,8 cm (19 in) de long, 10 mm x 65°
	41800370	41800369	47 cm (18,5 in) de long, 10 mm x 60°
	41800370	41800369	47 cm (18,5 in) de long, 10 mm x 60°
	38186-11A	-	51,6 cm (20 in) de long, 10 mm x 65°
	41800308A	41800022B	53,8 cm (21 in) de long, 10 mm x 65°
	41800370	41800369	47 cm (18,5 in) de long, 10 mm x 60°
	38186-11A	-	51,6 cm (20 in) de long, 10 mm x 65°
	41800308A	41800022B	53,8 cm (21 in) de long, 10 mm x 65°
	41800632	-	42,1 cm (17 in) de long, 10 mm x 90°
	41800632A	-	44,7 cm (17,6 in) de long, 10 mm x 90°
	41825-09	48946-10	38,1 cm (15 in) de long, 10 mm x 90°
	46049-09	-	35,6 cm (14 in) de long, 10 mm x 90°
	41800332 / Conduite de frein intermédiaire	41800333 / Conduite de frein intermédiaire	37,8 cm (15 in) de long, 10 mm x 90°
	Adaptateur 41600094 (chromé)		2,5 cm (1 in) de long, 12 mm x 80°
	41800292	-	42,7 cm (17 in) de long, 10 mm x 60°

Tableau 32. Pièces de rechange : Kits de conduite de frein inférieure - ABS

Pièces de rechange Kits 41800230A, 41800232A, 41800416A, 41800417A
Description (qté)	Numéros de pièce
Conduite de frein inférieure (1)	Non vendue séparément
Rondelle, étanchéité (2)	41756-08
Serre-câbles (3)	10065

Tableau 33. Pièces de rechange : Kits de conduite de frein inférieure - ABS

Pièces de rechange Kits 41800585, 41800587
Description (qté)	Numéros de pièce
Conduite de frein inférieure (1)	Non vendue séparément
Rondelle, étanchéité (4)	41756-08

Tableau 34. Pièces de rechange : Kits de conduite de frein inférieure - ABS

Pièces de rechange Kits 41800050, 41800032A, 41800076A
Description (qté)	Numéros de pièce
Conduite de frein inférieure (1)	Non vendue séparément
Rondelle, étanchéité (2)	41731-01
Vis (1)	4240
Rondelle-frein (1)	7118

Tableau 35. Pièces de rechange : Kits de conduite de frein inférieure - ABS

Pièces de rechange Kits 41800048, 41800078
Description (qté)	Numéros de pièce
Conduite de frein inférieure (1)	Non vendue séparément
Rondelle, étanchéité (2)	41731-01
Vis (1)	4240
Rondelle-frein (1)	7118

Tableau 36. Pièces de rechange : Kits de conduite de frein inférieure - ABS

Pièces de rechange Kits 38132-11A, 38135-11A, 38186-11A, 41800308A, 41800022B
Description (qté)	Numéros de pièce
Conduite de frein inférieure (1)	Non vendue séparément
Conduite de frein, intermédiaire (HCU vers la conduite de frein supérieure)	Non vendue séparément
Rondelle d’étanchéité (41800022B, 41800308A uniquement) (2)	41756-08
Rondelle, étanchéité (tous les autres kits) (4)	41731-01
Rondelle, étanchéité (2)	41733-88
Serre-câbles (2)	10006

Tableau 37. Pièces de rechange : Kits de conduite de frein inférieure - ABS

Pièces de rechange Kits 41800370, 41800369
Description (qté)	Numéros de pièce
Conduite de frein inférieure (1)	Non vendue séparément
Rondelle, étanchéité (2)	41731-01
Rondelle, étanchéité (2)	41733-88
Rondelle, étanchéité (2)	41756-08
Serre-câbles (3)	10006

Tableau 38. Pièces de rechange : Kits de conduite de frein inférieure - ABS

Pièces de rechange Kits 41825-09, 48946-10, 46049-09, conduite de frein intermédiaire 41800332, 41800333
Description (qté)	Numéros de pièce
Conduite de frein inférieure (1)	Non vendue séparément
Rondelle d’étanchéité (quantité variable)	41751-06A
Serre-câbles (quantité variable)	10065

Tableau 39. Pièces de rechange : Kits de conduite de frein inférieure - ABS

Pièces de rechange Kits 41600094 adaptateur (chromé), 41800292
Description (qté)	Numéros de pièce
Ensemble de conduite de frein avant intégral (1)	Non vendue séparément
Ensemble de conduite de frein arrière intégral	Non vendue séparément
Rondelle, étanchéité (2)	10600007
Rondelle, étanchéité (10)	41756-08
Attache de support (2)	12200077
Vis (2)	4813A
Serre-câbles (8)	10006

Tableau 40. Pièces de rechange : Kits de conduite de frein inférieure - ABS

Pièces de rechange Kits 41800632, 41800632A
Description (qté)	Numéros de pièce
Conduite de frein inférieure (1)	Non vendue séparément
Bague de collecteur (1)	Non vendue séparément
Vis à embase (1)	5004
Rondelle, étanchéité (2)	41756-08

Numéros de kits de conduite de frein intermédiaire

Tableau 41. Numéros de kits de conduite de frein intermédiaire Stock-Style

Configuration	Kit
Voir guide de compatibilité des guidons	41800321
Voir guide de compatibilité des guidons	41800738

Tableau 42. Numéros de kits de conduite de frein inférieure Stock-Style

Configuration	Kit
Voir guide de compatibilité des guidons	41800323A
Voir guide de compatibilité des guidons	41800690

Numéros de kit d'adaptateur de conduite de frein

Tableau 43. Adaptateurs de conduite de frein supérieure

Configurations : Voir guide de compatibilité des guidons
Utilisation	Kit
Conduite de frein supérieure tressée dans la conduite de frein inférieure	41600245
Conduite de frein supérieure Stock-Style dans la conduite de frein inférieure	41600260

Modèles

Pour obtenir des informations sur l’ajustement au modèle, consulter le catalogue P&A de vente au détail ou la section Parts and Accessories (Pièces et accessoires) sur le site www.harley-davidson.com (en anglais uniquement).

Exigences relatives à la pose

Du liquide de frein hydraulique pur, non contaminé, est nécessaire. Consulter le manuel du propriétaire pour plus d'informations sur le liquide de frein correct.

REMARQUE

Si le liquide de frein entre en contact avec des surfaces peintes, laver IMMÉDIATEMENT la zone à l'eau claire. DOT 4 BRAKE FLUID (LIQUIDE DE FREIN DOT 4) (41800219)

Couvrir les pièces peintes pour protéger la finition.

DÉPOSE DE LA CONDUITE DE FREIN AVANT DE SÉRIE

Pour connaître les procédures de dépose correctes, se référer au manuel d'entretien du véhicule qui est modifié.

POSE DE LA CONDUITE DE FREIN AVANT

Pour les procédures d’installation correctes, se référer au manuel d'entretien du véhicule concerné par la modification.

REMARQUE

La configuration de la conduite de frein avant conçue pour le guidon installé suppose une reproduction de l'acheminement de la conduite de frein avec un guidon accessoire monté. Il convient de noter que, dans certains cas, des modifications de l'acheminement peuvent être nécessaires, ou une longueur de conduite de frein différente peut être requise. Contacter un concessionnaire Harley-Davidson si une longueur différente est requise.

Dans certains cas, l'ensemble de conduite de frein accessoire dévie de l'ensemble de série. Voir ci-dessous pour s'assurer que l'application ne présente pas de différences avec l'assemblage noté.

Acheminement et pose de la conduite de frein intermédiaire des modèles Touring avec ABS à partir de 2014 et des modèles FLHTCUTG/FLRT à partir de 2019

REMARQUE

Les modèles Touring à partir de 2014 sont équipés d';une conduite de frein intermédiaire Stock-Style qui relie le module Système de freinage antiblocage (ABS) et la zone de carénage. Cela permet d'utiliser des boîtiers d'acheminement de série et d'avoir recours à des méthodes utilisées pour les pièces de série. Les conduites de frein intermédiaires ont une longueur excessive de sorte qu'elles peuvent être acheminées en exerçant le moins de pression possible sur les points de raccordement entre la conduite intermédiaire et la conduite tressée.

1.	Suivre les instructions d'installation contenues dans le manuel d'entretien jusqu'à ce que la pose de la nouvelle conduite de frein sur le véhicule soit terminée.
2.	Si des conduites de frein inférieures tressées doivent être posées, prendre les conduites de frein inférieures, la conduite de frein inférieure intermédiaire droite, la conduite de frein inférieure intermédiaire gauche et les quatre rondelles d'étanchéité.
3.	Voir Figure 1. Acheminer les raccords pivotants mâles des conduites de frein inférieures intermédiaires (2) depuis l'avant du véhicule vers des emplacements derrière le té de fourche inférieur.
4.	Acheminer les conduites de frein inférieures intermédiaires souples : Éviter d'entortiller les conduites de frein. a. Acheminer la conduite de frein derrière le faisceau de fils (6). b. L'acheminer à l'avant de la colonne de direction, sous la radio (8) c. L';;acheminer en dessous du côté droit du tube central du module ABS.
5.	Avec les conduites de frein INFÉRIEURES INTERMÉDIAIRES parallèles et non entortillées, installer les rondelles d'étanchéité d'un côté des raccords banjo. Installer les boulons banjo retirés précédemment du module ABS. Laisser les fixations desserrées.
6.	Fixer les conduites de frein INFÉRIEURES au niveau des raccords pivotants et les acheminer vers les étriers avant. Installer les rondelles d'étanchéité et les boulons banjo retirés précédemment. Laisser les fixations desserrées.
7.	Si des conduites de frein supérieures tressées doivent être posées, prendre la conduite de frein SUPÉRIEURE, la conduite de frein SUPÉRIEURE INTERMÉDIAIRE et deux rondelles d'étanchéité.
8.	Positionner la conduite de frein SUPÉRIEURE. a. Modèles FLHT, FLHX et FLHTCUTG : Voir Figure 1. Mettre en place la conduite de frein SUPÉRIEURE (3) avec le raccord banjo sur le maître-cylindre et l'extrémité filetée pivotante vers l'avant. Acheminer l'extrémité filetée pivotante devant la colonne de direction et la conduite d'embrayage hydraulique (4). Raccorder la conduite SUPÉRIEURE INTERMÉDIAIRE devant la colonne de direction et l';acheminer dans le sens antihoraire derrière le faisceau de fils, le long du côté droit du tube central vers le module ABS. b. Modèles FLTR et FLRT : Voir Figure 2. Mettre en place la conduite de frein SUPÉRIEURE (7) avec le raccord banjo sur le maître-cylindre et l'extrémité filetée pivotante vers l'avant. Acheminer la conduite dans le sens horaire, vers le bas et autour de la partie du cadre sous les supports de guidon et la diriger vers le côté gauche de la structure de support du carénage. Raccorder la conduite SUPÉRIEURE INTERMÉDIAIRE qui est acheminée sous la structure de carénage dans le sens antihoraire, et l'acheminer vers le côté droit du tube central vers le module ABS.
9.	Continuer en suivant le manuel d'entretien pour terminer la procédure de pose de la conduite de frein et sceller les raccords banjo sur le maître-cylindre et le module ABS.
10.	Serrer tous les raccords pivotants. En s'assurant que seul l'écrou pivotant tourne, serrer celui-ci de 45 degrés au-delà du serrage à la main ou : Couple : 5,1–7,3 N·m (45–65 in-lbs)

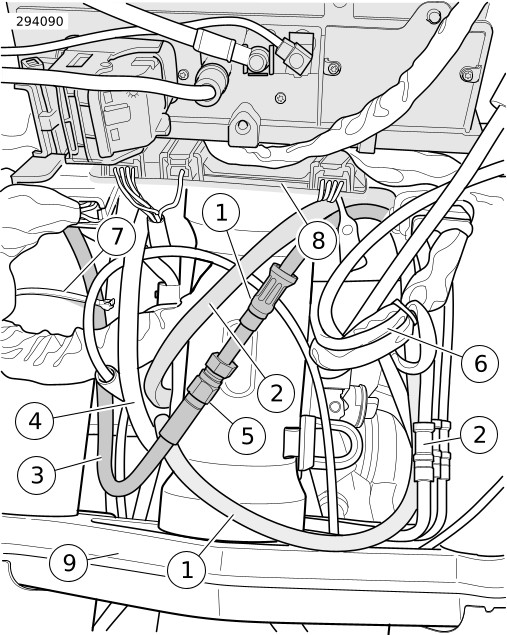

1	Conduite de frein supérieure intermédiaire (acheminée dans le sens antihoraire)
2	Conduites de frein inférieures intermédiaires (acheminées dans le sens horaire)
3	Conduite de frein supérieure, tressée
4	Conduite d'embrayage hydraulique
5	Connexion de conduite de frein supérieure avec écrou pivotant (couvrir avec un manchon de protection)
6	Conduites de frein acheminées derrière les faisceaux de fils
7	Conduite de frein supérieure attachée au tube de fourche de droite
8	Radio et support de montage de radio
9	Écrou pivotant de conduite de frein inférieure (derrière le té de fourche inférieur)

Figure 1. Vue du carénage extérieur – acheminement de la conduite de frein : FLHT, FLHX

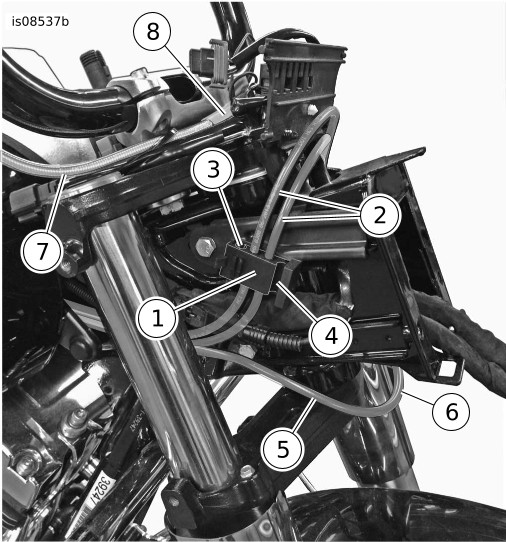

1	Attache de retenue de frein avant
2	Conduite de frein centrale inférieure (2)
3	Fente non utilisée (pour conduite de frein supérieure d'équipement d'origine)
4	Fente pour conduite d'embrayage hydraulique
5	Conduite de frein centrale supérieure
6	Fixer la conduite de frein centrale supérieure ici (sous le cadre)
7	Conduite de frein supérieure tressée
8	Raccord de conduite de frein centrale supérieure et supérieure tressée. Recouvrir avec un manchon protecteur, fixer aux supports de guidon.

Figure 2. Vue du carénage extérieur – acheminement de la conduite de frein : FLTR

CONDUITE DE FREIN INFÉRIEURE DES MODÈLES TOURING SANS ABS à partir de 2014

1.	Suivre les instructions d'installation contenues dans le manuel d'entretien jusqu'à ce que la pose de la nouvelle conduite de frein sur le véhicule soit terminée.
2.	Certains modèles Touring de série sont équipés d’une goupille cylindrique de positionnement sur la surface de montage du collecteur de la conduite de frein inférieure. Retirer la goupille cylindrique avant d'installer le nouveau kit de conduite de frein.
3.	Déposer le boîtier de fixation de conduite de frein en plastique à l'arrière du té de fourche inférieur. Conserver les vis de montage pour une utilisation ultérieure.
4.	REMARQUE Le collecteur de conduite de frein inférieure est monté de façon à ce que les deux conduites des étriers sont acheminées vers l’arrière et vers le bas. Voir Figure 3 . Prendre les nouveaux ensembles de conduite de frein SUPÉRIEURE (1) et INFÉRIEURE (2).
5.	Positionner la conduite de frein INFÉRIEURE (2) sur le côté arrière du té de fourche inférieur et centrer les branches inférieures de la conduite de frein entre les pieds de fourche orientés vers l'arrière et vers le bas.
6.	REMARQUE Les conduites de frein ne doivent pas entrer en contact avec la fourche. Si une des conduites de frein entre en contact avec la fourche, desserrer le collier en P, repositionner et resserrer. Prendre les grands (6) et petits (7) colliers en P de la conduite de frein et les vis d'attache retirés précédemment du boîtier de conduite de frein en plastique. Attacher l’ensemble de conduite de frein inférieure et serrer les colliers en P sur le té de fourche. Les colliers en P de droite se chevauchent. Serrer. Couple : 13,6–20,3 N·m (10–15 ft-lbs)
7.	Serrer le raccord pivotant. En s'assurant que seul l'écrou pivotant tourne, serrer celui-ci de 45 degrés au-delà du serrage à la main ou : Couple : 5,1–7,3 N·m (45–65 in-lbs)
8.	Continuer en suivant le manuel d'entretien pour terminer la procédure de pose de la conduite de frein au niveau du maître-cylindre et des étriers avant.

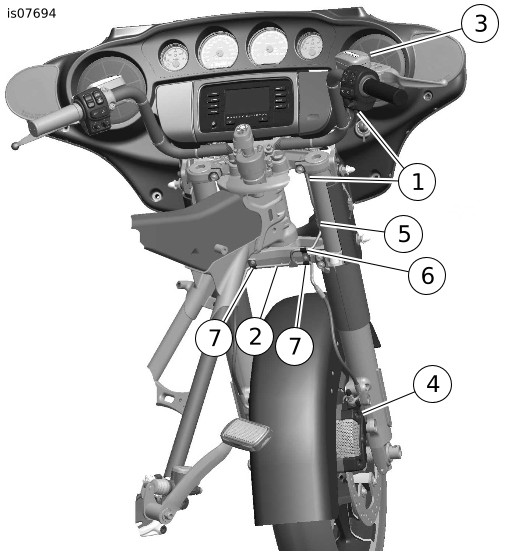

1	Ensemble de conduite de frein supérieure (maître-cylindre au raccord femelle à écrou pivotant)
2	Ensemble de conduite de frein inférieure (raccord mâle aux étriers)
3	Maître-cylindre
4	Étrier
5	Connexion à écrou pivotant des conduites de frein supérieure et inférieure
6	Collier en P, grand
7	Collier en P, petit (2)

Figure 3. Conduites de frein avant sans ABS à partir de 2014

CONDUITE COMBINÉE INFÉRIEURE POUR MODÈLES FLHTCUTG à partir de 2014 et FLRT à partir de 2015

REMARQUE

Toutes les procédures de montage de ces conduites de frein inférieures sont les mêmes que celles décrites dans le manuel d'entretien, à l'exception d'une attache de support en plastique supplémentaire.

Voir Figure 4 . Installer une attache de support (1) entre les collets de sertissage en haut de la partie flexible des conduites de frein placée sur les deux ensembles de circuit avant et arrière. Enclencher l’attache de support sur les collets de sertissage et la centrer sur les collets. Répéter pour l'autre côté.

1	Attache de support de conduite de frein inférieure (2).

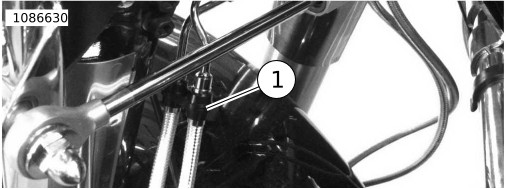

Figure 4. Attaches de support de conduite de frein inférieure

ACHEMINEMENT DE LA CONDUITE DE FREIN SUPÉRIEURE DES MODÈLES SOFTAIL AVEC ABS DE 2011 À 2017 SUR LES MODÈLES FL AVEC CACHE-FOURCHES

REMARQUE

Toutes les procédures de montage de ces conduites de frein inférieures sont les mêmes que celles décrites dans le manuel d'entretien, à l'exception de l'utilisation du collier en P inférieur sur les modèles FL avec cache-fourches.

Déposer la vis supérieure sur le couvercle de fourche. Prendre le petit collier en P (7) du kit de conduite de frein supérieure. Acheminer la conduite de frein supérieure à travers le collier en P et utiliser la vis pour l'attacher au même emplacement sur le couvercle de fourche. NE PAS attacher la conduite de frein à l'emplacement du trou inférieur sur le cache-fourches. Ajuster la position de la conduite de frein pour l’acheminer régulièrement entre le collecteur et le collier en P. La rotation du collier en P peut être nécessaire sur certains guidons. Serrer.

Couple : 2,3–3,4 N·m (20–30 in-lbs)

ADAPTATEUR DE CONDUITE DE FREIN SUPÉRIEURE SUR LES MODÈLES SOFTAIL à partir de 2018

1.	REMARQUE Toutes les procédures de montage de ces conduites de frein inférieures sont les mêmes que celles décrites dans le manuel d';;entretien, à l';;exception de l';;adaptateur de conduite de frein entre le collecteur de conduite de frein inférieure (ABS) ou la conduite de frein inférieure (sans ABS). L'utilisation du bon adaptateur permet un acheminement plus facile et, dans certains cas, élimine le besoin de remplacer la conduite de frein inférieure de série. Suivre les instructions d'installation contenues dans le manuel d'entretien jusqu'à ce que la pose de la nouvelle conduite de frein sur le véhicule soit terminée.
2.	Avant de fixer la conduite de frein supérieure au véhicule, fixer le bon adaptateur sur l'extrémité inférieure de la conduite de frein supérieure. Laisser le raccord desserré pour pouvoir procéder au réglage avant l'acheminement final.
3.	Une fois l'acheminement de la conduite de frein supérieure effectué, serrer les raccords banjo et les joints d’écrou de tube au couple indiqué dans le manuel d'entretien.
4.	Figure 5 Serrer les raccords pivotants. En veillant à ce que seul l’écrou pivotant tourne, serrer l’écrou pivotant de 45 degrés de plus que le serrage à la main ou Couple : 5,1–7,3 N·m (45–65 in-lbs)

1	Écrou pivotant
2	Écrou de tube

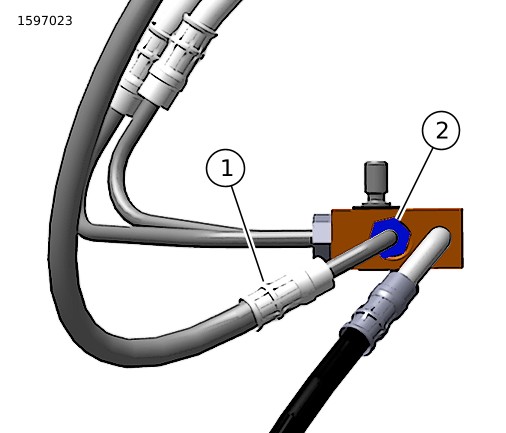

Figure 5. Adaptateurs de conduites de frein

1	Conduite de frein
2	Écrou de tube

Figure 6. Orientation de la conduite de frein

ASSEMBLAGE FINAL ET RETOUR À L'ENTRETIEN (TOUS LES MODÈLES)

Se reporter au manuel d'entretien pour connaître la procédure correcte d'assemblage final pour le véhicule entretenu. Cela inclut :

La fixation correcte des conduites de frein et des systèmes connexes à l'exception de certains points mentionnés ci-dessous
Les couples de serrage de tous les dispositifs de fixation
Le bon type de liquide de frein à utiliser
Les bonnes procédures de purge des freins
La vérification de l'absence de fuite

2.	REMARQUE Lors de l’acheminement des conduites de frein accessoires : Acheminement délicat sans plier ou tordre Mouvements libres sans restriction d’une butée de direction à l’autre Dégagement de tous les points de pincement sur toute la course de la direction Dégagement de tout accroc potentiel tel que l'interrupteur d'allumage avec clé Éviter tout contact avec les surfaces peintes sur toute la course de la direction (garde-boue, réservoir d'essence, composants divers de carrosserie) Un léger contact avec le cadre, les tubes descendants ou le té de fourche peut se produire mais uniquement lorsque la direction arrive en bout de course. Les réglages apportés à l’acheminement des conduites de frein peuvent inclure: L'utilisation d’un collier en P en remplacement de la fixation en fil métallique de série (sur certains modèles) L’orientation du raccord adaptateur de collecteur inférieur (sur certains modèles) La longueur des conduites entre les emplacements de montage et les angles des raccords banjo L’orientation du collier en P L’orientation des raccords banjo Vérifier que l’acheminement de toutes les conduites de frein est correct. Tourner notamment le guidon sur toute sa course, de butée à butée, en vérifiant que les conduites de frein accompagnent librement le mouvement sans accrocher ni frotter les parties environnantes et ne se retrouvent pas coincées entre les pièces. Si l’une des causes décrites ci-dessus se produisait, il conviendrait de revoir l’acheminement des conduites de frein en procédant aux réglages nécessaires.
3.	Une fois que toutes les étapes mentionnées dans le manuel d'entretien et ci-dessus ont été effectuées, tester le véhicule en roulant lentement. Si les freins ne fonctionnent pas comme prévu, répéter la procédure de purge définie dans le manuel d'entretien.
