MODULAR BRAKE LINE KIT
J064512021-10-14
概略
注記
Diamondback™、Diamond-Black、Stock-Styleアッパーブレーキラインは、各種マスターシリンダーバンジョー角、バンジョー径、ブレーキライン長に対応しています。 車両に何らかの改造(例えば、オプションのハンドルバーを取り付けるなど)を施した場合、それに応じて、短いラインまたは長いラインのいずれかが必要になります。 純正P&Aカタログを参照するか、またはハーレーダビッドソン ジャパン正規販売網店までお問い合わせください。
モジュラーブレーキラインの組み立てを完了するには、ロアブレーキラインアッセンブリーが必要となる場合があります。 ロアブレーキラインアッセンブリーは車両モデルごとに異なります。
警告ブレーキラインガスケットの交換。 純正ガスケットを取り替えずに使用すると、ブレーキに不具合が生じて車両が制御できなくなり、死亡したり重傷を負う原因となります。 (00318a)
ご注意
漏れがないようにしてください。 ガスケット、バンジョーボルト、およびブレーキラインは組み立て前に汚れや損傷がないことを確認します。 (00323a)
警告DOT 4 油圧ブレーキフルードのみをブレーキマスターシリンダーに使用してください。 他のタイプを使用すると、ブレーキシステムが損傷し、ブレーキングに影響が出て、死亡や重傷の原因となります。 (00597c)
警告DOT 4ブレーキフルードに触れると、健康に重大な影響を及ぼすおそれがあります。 適切な皮膚の保護用具及びセーフティグラスを着用しないと、死亡事故または重大な人身事故を引き起こすおそれがあります。
- 吸入した場合: 安静にし、新鮮な空気を取り込み、医師の手当てを受けてください。
- 皮膚に付着した場合: 汚染された衣服を脱ぐ。 直ちに多量の水で皮膚を15 ~ 20分間洗い流します。 炎症が発生したときは、医師の手当てを受けてください。
- 目に入った場合: 最低15分間、目を開けたまま、流水で洗い流してください。 炎症が発生したときは、医師の手当てを受けてください。
- 飲み込んだ場合: 口を濯ぎ、多量の水を飲んでください。 吐かせてはなりません。 ポイズンコントロールにお知らせください。 緊急手当が必要です。
- 詳細については、sds.harley-davidson.comにある安全データシート(SDS)を参照してください。
ご注意
DOT 4 brake fluid (DOT 4ブレーキフルード)が塗装面およびボディパネル面に付着すると、表面が損傷します。 ブレーキに関する作業を行うときは、常にブレーキフルードをこぼさないように注意し、塗装面を保護してください。 表面を保護しないと外装に傷が付くおそれがあります。 (00239c)
警告ライダーの安全を守るため、キットは正しく装着してください。 ABSブレーキ装着車両は販売網店での取り付けが必要です。 このキットを正しく取り付けるには、ハーレーダビッドソン販売網店のみで販売されている特殊ツールが必要です。 ブレーキシステムを正しく整備しないとブレーキ性能が低下し、死亡したり重傷を負う原因となります。 (00578b)
警告ブレーキの整備を行ったら、車両を運転する前に、ブレーキをポンピングしてブレーキシステムに圧力をかけます。 圧力が不足すると、ブレーキの制動力に悪影響を及ぼし、死亡事故または重大な人身事故を引き起こすおそれがあります。 (00279a)
警告ブレーキシステムを修理した後は、低速でブレーキをテストしてください。 ブレーキが正しく作動しない場合、高速でテストを行うと制御不能となり、死亡したり重傷を負ったりするおそれがあります。 (00289a)
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 このキットを取り付けるには、該当する年式/モデルのサービスマニュアルが必要です。 マニュアルはハーレーダビッドソン ジャパン正規販売網店で入手できます。
ハーレーダビッドソン社では、優れた防湿性および耐食性を有するハーレーダビッドソンPlatinum Label DOT 4 Brake Fluid (プラチナラベルDOT 4ブレーキフルード)の使用を推奨しています。
ブレード型アッパーブレーキラインキット番号
表1。 メッシュアッパーブレーキラインキット - 7/16インチバンジョーボルト
適合車両: ハンドルバー適合車両ガイドを参照 | |||
|---|---|---|---|
ダイアモンドバック キット | ダイアモンドブラック キット | 長さ | バンジョー 角度 |
41800024A | - | 508 mm (20 in) | 0° |
41800025A | - | 533 mm (21 in) | 0° |
41800026A | - | 559 mm (22 in) | 0° |
41800027A | - | 584 mm (23 in) | 0° |
41800028A | - | 610 mm (24 in) | 0° |
41800029A | 41800341 | 635 mm (25 in) | 0° |
41800030A | - | 660 mm (26 in) | 0° |
41800031A | 41800104A | 711 mm (28 in) | 0° |
41800042A | 41800580 | 762 mm (30 in) | 0° |
41800043A | - | 813 mm (32 in) | 0° |
41800044A | - | 864 mm (34 in) | 0° |
41800051A | 41800106A | 483 mm (19 in) | 35° |
41800052A | - | 508 mm (20 in) | 35° |
41800053A | 41800108A | 533 mm (21 in) | 35° |
41800054A | 41800110A | 559 mm (22 in) | 35° |
41800055A | - | 584 mm (23 in) | 35° |
41800056A | - | 610 mm (24 in) | 35° |
41800057A | - | 635 mm (25 in) | 35° |
41800058A | - | 660 mm (26 in) | 35° |
41800059A | 41800112A | 711 mm (28 in) | 35° |
41800060A | 41800114A | 762 mm (30 in) | 35° |
41800061A | 41800116A | 813 mm (32 in) | 35° |
41800062A | 41800118A | 864 mm (34 in) | 35° |
41800080A | 41800120A | 508 mm (20 in) | 90° |
41800082A | - | 533 mm (21 in) | 90° |
41800084A | - | 559 mm (22 in) | 90° |
41800088A | - | 584 mm (23 in) | 90° |
41800090A | 41800122A | 610 mm (24 in) | 90° |
41800092A | - | 635 mm (25 in) | 90° |
41800094A | - | 660 mm (26 in)) | 90° |
41800096A | - | 711 mm (28 in) | 90° |
41800098A | - | 762 mm (30 in) | 90° |
41800100A | - | 813 mm (32 in) | 90° |
41800102A | - | 864 mm (34 in) | 90° |
表2。 交換用パーツ: メッシュアッパーブレーキラインキット - 7/16インチバンジョーボルト
交換用パーツ | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、アッパー(1) | 別売りなし |
ワッシャー、シーリング(2) | 41733-88 |
ケーブルストラップ(3) | 10065 |
Pクランプ、小(2) | 10059A |
Pクランプ、クッション付き(1) | 42364-07 |
表3。 ブレード型ワンピースブレーキラインキット - 10 mmバンジョーボルト
適合車両: ハンドルバー適合車両ガイドを参照 | ||
|---|---|---|
ダイアモンドバック キット | ダイアモンドブラック キット | 長さ |
- | 41800178 | 864 mm (34 in) |
46934-06 | - | 965 mm (38 in) |
46936-06 | - | 1,024 mm (40 in) |
46930-06 | 46779-09 | 1,054 mm (41.5 in) |
41800283 | 46720-09 | 1,168 mm (46 in) |
表4。 交換用パーツ: ブレード型ワンピースブレーキラインキット - 10 mmバンジョーボルト
交換用パーツ | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、アッパー(1) | 別売りなし |
ワッシャー、シーリング(2) | 41732-04 |
ケーブルストラップ(3) | 10065 |
Pクランプ(3) | 10059A |
表5。 ブレード型ワンピースフロントブレーキラインキット - 10 mmバンジョーボルト
適合車両: ハンドルバー適合車両ガイドを参照 | ||
|---|---|---|
ダイアモンドバック キット | ダイアモンドブラック キット | 長さ |
41800670 | - | 740 mm (29 in) |
表6。 交換用パーツ: ブレード型ワンピースフロントブレーキラインキット - 10 mmバンジョーボルト
交換用パーツ | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、アッパー(1) | 別売りなし |
ワッシャー、シーリング(4) | 41756-08 |
表7。 ブレード型ワンピースフロントブレーキラインキット - 10 mmバンジョーボルト
適合車両: ハンドルバー適合車両ガイドを参照 | ||
|---|---|---|
ダイアモンドバック キット | ダイアモンドブラック キット | 長さ |
41800671 | - | 380 mm (15 in) |
表8。 交換用パーツ: ブレード型ワンピースフロントブレーキラインキット - 10 mmバンジョーボルト
交換用パーツ | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、アッパー(1) | 別売りなし |
ワッシャー、シーリング(4) | 41756-08 |
表9。 ブレード型アッパーブレーキラインキット - 10 mmバンジョーボルト
適合車両: ハンドルバー適合車両ガイドを参照 | |||
|---|---|---|---|
ダイアモンドバック キット | ダイアモンドブラック キット | 長さ | バンジョー 角度 |
41800532 | 41800534 | 330 mm (13.0 in) | 0° |
41800234 | 41800248 | 381 mm (15.0 in) | 0° |
41800236 | 41800250 | 419 mm (16.5 in) | 0° |
41800464 | - | 470 mm (18.5 in) | 0° |
41800240 | 41800254 | 521 mm (20.5 in) | 0° |
41800424 | 41800440 | 572 mm (22.5 in) | 0° |
41800244 | 41800258 | 622 mm (24.5 in) | 0° |
41800246 | 41800260 | 673 mm (26.5 in) | 0° |
41800425 | 41800441 | 724 mm (28.5 in) | 0° |
41800453 | 41800456 | 775 mm (30.5 in) | 0° |
41800465 | 41800480 | 826 mm (32.5 in) | 0° |
41800466 | - | 876 mm (34.5 in) | 0° |
41800467 | 41800481 | 927 mm (36.5 in) | 0° |
41800818 | - | 381 mm (15.0 in) | 35° |
41800238 | 41800252 | 470 mm (18.5 in) | 35° |
41800452 | 41800455 | 521 mm (20.5 in) | 35° |
41800242 | 41800256 | 572 mm (22.5 in) | 35° |
41800420 | 41800436 | 622 mm (24.5 in) | 35° |
41800421 | 41800437 | 673 mm (26.5 in) | 35° |
41800422 | 41800438 | 724 mm (28.5 in) | 35° |
41800423 | 41800439 | 775 mm (30.5 in) | 35° |
41800468 | 41800551 | 826 mm (32.5 in) | 35° |
41800469 | 41800482 | 876 mm (34.5 in) | 35° |
41800470 | - | 927 mm (36.5 in) | 35° |
41800471 | 41800483 | 1,016 mm (40.0 in) | 35° |
41800472 | 41800484 | 1,117 mm (44.0 in) | 35° |
41800426 | 41800442 | 470 mm (18.5 in) | 90° |
41800427 | 41800443 | 521 mm (20.5 in) | 90° |
41800454 | 41800457 | 572 mm (22.5 in) | 90° |
41800473 | 41800553 | 622 mm (24.5 in) | 90° |
41800474 | - | 673 mm (26.5 in) | 90° |
41800475 | - | 724 mm (28.5 in) | 90° |
41800476 | - | 775 mm (30.5 in) | 90° |
41800477 | 41800485 | 826 mm (32.5 in) | 90° |
41800478 | - | 876 mm (34.5 in) | 90° |
41800479 | - | 927 mm (36.5 in) | 90° |
41800818 | - | 381 mm (15.0 in) | 35° |
表10。 交換用パーツ: ブレード型アッパーブレーキラインキット - 10 mmバンジョーボルト
交換用パーツ | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、アッパー(1) | 別売りなし |
シーリングワッシャー、10 mm (2) | 41756-08 |
Pクランプ(1) | 10059A |
ケーブルストラップ(3) | 10065 |
表11。 ブレード型アッパーブレーキラインキット - 12 mmバンジョーボルト
適合車両: ハンドルバー適合車両ガイドを参照 | |||
|---|---|---|---|
ダイアモンドバック キット | ダイアモンドブラック キット | 長さ | バンジョー 角度 |
41800726 | - | 876 mm (34.5 in) | 0° |
41800727 | - | 927 mm (36.5 in) | 0° |
41800725 | - | 673 mm (26.5 in) | 35° |
41800724 | - | 521 mm (20.5 in) | 90° |
41800806 | - | 826 mm (32.5 in) | 0° |
41800807 | - | 787 mm (31.0 in) | 0° |
41800826 | - | 724 mm (28.5 in) | 35° |
表12。 交換用パーツ: ブレード型アッパーブレーキラインキット - 12 mmバンジョーボルト
交換用パーツ | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、アッパー(1) | 別売りなし |
ワッシャー、シーリング(4) | 10600007 |
ケーブルストラップ(3) | 10065 |
スクリュー、タッピング(1) | 4091 |
Pクランプ(1) | 10059A |
表13。 ブレード型ワンピースフロントブレーキラインキット - 10 mmバンジョーボルト
適合車両: ハンドルバー適合車両ガイドを参照 | ||
|---|---|---|
ダイアモンドバック キット | ダイアモンドブラック キット | 長さ |
- | 46791-09 | 1,080 mm (42.5 in) |
46942-06 | 48962-09 | 1,120 mm (44 in) |
- | 48970-09 | 1,143 mm (45 in) |
表14。 交換用パーツ: ブレード型ワンピースフロントブレーキラインキット - 10 mmバンジョーボルト
交換用パーツ | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン(1) | 別売りなし |
ワッシャー、シーリング(2) | 41733-88 |
ワッシャー、シーリング(2) | 41731-01 |
ケーブルストラップ(3) | 10065 |
Pクランプ(2) | 10059A |
Stock-Styleアッパーブレーキラインキット番号
表15。 Stock-Styleワンピースフロントブレーキラインキット - 10 mmバンジョーボルト
適合車両: ハンドルバー適合車両ガイドを参照 | |
|---|---|
キット | 長さ |
41800326 | 1,049 mm (41 in) |
表16。 交換用パーツ: Stock-Styleワンピースフロントブレーキラインキット - 10 mmバンジョーボルト
交換用パーツ | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン(1) | 別売りなし |
ワッシャー、シーリング(4) | 12300033 |
Pクランプ(1) | 10053 |
表17。 Stock-Styleワンピースフロントブレーキラインキット - 10 mmバンジョーボルト
適合車両: ハンドルバー適合車両ガイドを参照 | |
|---|---|
キット | 可変長 |
41800610 | 331 mm (13 in) |
41800611 | 429 mm (17 in) |
表18。 交換用パーツ: Stock-Styleワンピースフロントブレーキラインキット - 10 mmバンジョーボルト
交換用パーツ | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン(1) | 別売りなし |
ワッシャー、シーリング(4) | 12300033 |
グロメット(2) | 12100087 |
表19。 Stock-Styleアッパーブレーキラインキット - 10 mmバンジョーボルト
適合車両: ハンドルバー適合車両ガイドを参照 | ||
|---|---|---|
キット | 長さ | バンジョー角 |
41800656 | 847 mm (33 in) | 10° |
41800657 | 746 mm (29 in) | 10° |
41800667 | 557 mm (22 in) | 10° |
41800676 | 581 mm (23 in) | 10° |
41800678 | 699 mm (28 in) | 10° |
41800709 | 876 mm (34 in) | 10° |
41800710 | 787 mm (31 in) | 10° |
41800711 | 622 mm (24 in) | 10° |
41800652 | 496 mm (20 in) | 56° |
41800677 | 560 mm (22 in) | 56° |
41800704 | 521 mm (21 in) | 56° |
41800705 | 597 mm (24 in) | 56° |
41800653 | 674 mm (26.5 in) | 56° |
41800654 | 499 mm (20 in) | 90° |
41800655 | 601 mm (24 in) | 90° |
41800706 | 622 mm (24 in) | 90° |
41800707 | 546 mm (21.5 in) | 90° |
41800708 | 660 mm (26 in) | 90° |
41800802 | 432 mm (17 in) | 10° |
41800803 | 483 mm (19 in) | 10° |
表20。 交換用パーツ: Stock-Styleアッパーブレーキラインキット - 10 mmバンジョーボルト
交換用パーツ | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、アッパー(1) | 別売りなし |
ワッシャー、シーリング(2) | 41756-08 |
スクリュー、タッピング(1) | 10200422 |
Pクランプ(1) | 10053 |
表21。 Stock-Styleアッパーブレーキラインキット - 12 mmバンジョーボルト
適合車両: ハンドルバー適合車両ガイドを参照 | ||
|---|---|---|
キット | 長さ | バンジョー角 |
41800722 | 876 mm (34.5 in) | 10° |
41800723 | 787 mm (31 in) | 10° |
41800721 | 597 mm (23.5 in) | 56° |
41800720 | 499 mm (20 in) | 90° |
41800810 | 746 mm (29 in) | 10° |
表22。 交換用パーツ: Stock-Styleアッパーブレーキラインキット - 12 mmバンジョーボルト
交換用パーツ | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、アッパー(1) | 別売りなし |
ワッシャー、シーリング(2) | 10600007 |
スクリュー、タッピング(1) | 10200422 |
Pクランプ(1) | 10053 |
ロアブレーキラインキット番号
表23。 ロアブレーキラインキット - ABS非装備車
適合車両 | ダイアモンドバックキット | ダイアモンドブラックキット | Stock Style | 長さ、キャリパーバンジョー角 |
|---|---|---|---|---|
ハンドルバー適合車両ガイドを参照 | 41800226 | 41800228 | - | 長さ 48 cm (19 in) 、 10 mm x 65° |
41800412 | 41800413 | - | 長さ 53 cm (21 in) 、 10 mm x 65° | |
41800590A | 41800592A | - | 長さ43 cm (16.9 in)、10 mm x 65° | |
42110-07 | 38116-10 | - | 長さ54.6 cm (21 in)、⅜ in x 78° | |
42110-07 | 38116-10 | - | 長さ54.6 cm (21 in)、⅜ in x 78° | |
42110-07 | 38116-10 | - | 長さ54.6 cm (21 in)、⅜ in x 78° | |
42366-07 | 48924-10 | - | 長さ57.9 cm (23 in)、⅜ in x 78° | |
42108-07 | 48926-10 | - | 長さ 61 cm (24 in) 、 ⅜ in x 78° | |
42112-08A | 48928-10 | - | 長さ 61 cm (24 in) 、 ⅜ in x 78° | |
42371-07 | 48920-10 | - | 長さ51.6 cm (20 in)、⅜ in x 78° | |
41800374 | 41800375 | - | 長さ51.6 cm (20 in)、10 mm x 60° | |
45770-08 | - | - | 長さ59.2 cm (23 in)、⅜ in x 78° | |
42366-07 | 48924-10 | - | 長さ57.9 cm (23 in)、⅜ in x 78° | |
42110-07 | 38116-10 | - | 長さ54.6 cm (21.5 in)、⅜ in x 78° | |
41800634 | - | 41800636 | 長さ49.3 cm (19 in)、10 mm x 90° | |
45818-07 | 48938-10 | - | 長さ40.6 cm (16 in)、⅜ in x 78° | |
45820-07 | - | - | 長さ40.6 cm (16 in)、⅜ in x 78° | |
44907-08 | 48942-10 | - | 長さ38.9 cm (15 in)、10 mm x 90° | |
44905-08 | 41800280 | - | 長さ38.9 cm (15 in)、10 mm x 90° | |
41800336 | 41800338 | - | 長さ54 cm (21 in)、10 mm x 65° | |
41800336 | 41800338 | - | 長さ54 cm (21 in)、10 mm x 65° | |
83666-10 | - | - | 長さ42.7 cm (17 in)、10 mm x 90° |
表24。 交換用パーツ: ロアブレーキラインキット - ABS非装備車
交換用パーツ キット41800226、41800228、41800412、41800413 | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、ロア(1) | 別売りなし |
ワッシャー、シーリング(2) | 41756-08 |
Pクランプ、クッション付き(1) | 42364-07 |
表25。 交換用パーツ: ロアブレーキラインキット - ABS非装備車
交換用パーツ キット41800590A、41800592A | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、ロア(1) | 別売りなし |
ワッシャー、シーリング(2) | 41756-08 |
表26。 交換用パーツ: ロアブレーキラインキット - ABS非装備車
交換用パーツ キット42110-07、38116-10、42108-07、48926-10、42371-07、48920-10、41800374、41800375、45770-08、42366-07、48924-10、41800634、41800636 | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、ロア(1) | 別売りなし |
ワッシャー、シーリング(2) | 41731-01 |
ケーブルストラップ(3) | 10065 |
スクリュー(45770-08のみ) | 3594 |
ワッシャー、フラット(45770-08のみ) | 6703 |
表27。 交換用パーツ: ロアブレーキラインキット - ABS非装備車
交換用パーツ キット42112-08A、48928-10 | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、ロア(1) | 別売りなし |
ワッシャー、シーリング(4) | 41731-01 |
スクリュー(1) | 923 |
Pクランプ(1) | 10059A |
表28。 交換用パーツ: ロアブレーキラインキット - ABS非装備車
交換用パーツ キット 45818-07, 48938-10, 45820-07 | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、ロア(1) | 別売りなし |
ワッシャー、シーリング(4) | 41731-011 |
ケーブルストラップ(3) | 10065 |
表29。 交換用パーツ: ロアブレーキラインキット - ABS非装備車
交換用パーツ キット44907-08、48942-10、44905-08、41800280、83666-10 | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、ロア(1) | 別売りなし |
ワッシャー、シーリング(4) | 41751-06A |
ケーブルストラップ(3) | 10065 |
表30。 交換用パーツ: ロアブレーキラインキット - ABS非装備車
交換用パーツ キット41800336、41800338 | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、ロア(1) | 別売りなし |
ワッシャー、シーリング(4) | 41751-06A |
Pクランプ、大(1) | 別売りなし |
Pクランプ、小(1) | 別売りなし |
ケーブルストラップ(3) | 10006 |
表31。 ロアブレーキラインキット - ABS装備車
適合車両 | ダイアモンドバックキット | ダイアモンドブラックキット | 長さ、キャリパーバンジョー角 |
|---|---|---|---|
ハンドルバー適合車両ガイドを参照 | 41800230A | 41800232A | 長さ49 cm (19 in)、10 mm x 65° |
41800416A | 41800417A | 長さ54 cm (21 in)、10 mm x 65° | |
41800585 | 41800587 | 長さ43 cm (17 in)、10 mm x 65° | |
41800050 | - | 長さ49.5 cm (19.5 in)、⅜ in x 78° | |
41800032A | 41800076A | 長さ55.4 cm (22 in)、⅜ in x 78° | |
41800048 | 41800078 | 長さ48.3 cm (19 in)、⅜ in x 78° | |
41800032A | 41800076A | 長さ55.4 cm (22 in)、⅜ in x 78° | |
41800048 | 41800078 | 長さ48.3 cm (19 in)、⅜ in x 78° | |
38132-11A | 38135-11A | 長さ47.8 cm (19 in)、10 mm x 65° | |
41800370 | 41800369 | 長さ47 cm (18.5 in)、10 mm x 60° | |
41800370 | 41800369 | 長さ47 cm (18.5 in)、10 mm x 60° | |
38186-11A | - | 長さ51.6 cm (20 in)、10 mm x 65° | |
41800308A | 41800022B | 長さ53.8 cm (21 in)、10 mm x 65° | |
41800370 | 41800369 | 長さ47 cm (18.5 in)、10 mm x 60° | |
38186-11A | - | 長さ51.6 cm (20 in)、10 mm x 65° | |
41800308A | 41800022B | 長さ53.8 cm (21 in)、10 mm x 65° | |
41800632 | - | 長さ42.1 cm (17 in)、10 mm x 90° | |
41800632A | - | 長さ 44.7 cm (17.6 in) 、 10 mm x 90° | |
41825-09 | 48946-10 | 長さ38.1 cm (15 in)、10 mm x 90° | |
46049-09 | - | 長さ35.6 cm (14 in)、10 mm x 90° | |
41800332/ミッドブレーキライン | 41800333/ミッドブレーキライン | 長さ37.8 cm (15 in)、10 mm x 90° | |
41600094アダプター (クローム) | 長さ2.5 cm (1 in)、12 mm x 80° | ||
41800292 | - | 長さ42.7 cm (17 in)、10 mm x 60° | |
表32。 交換用パーツ: ロアブレーキラインキット - ABS装備車
交換用パーツ キット41800230A、41800232A、41800416A、41800417A | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、ロア(1) | 別売りなし |
ワッシャー、シーリング(2) | 41756-08 |
ケーブルストラップ(3) | 10065 |
表33。 交換用パーツ: ロアブレーキラインキット - ABS装備車
交換用パーツ キット41800585、41800587 | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、ロア(1) | 別売りなし |
ワッシャー、シーリング(4) | 41756-08 |
表34。 交換用パーツ: ロアブレーキラインキット - ABS装備車
交換用パーツ キット41800050、41800032A、41800076A | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、ロア(1) | 別売りなし |
ワッシャー、シーリング(2) | 41731-01 |
スクリュー(1) | 4240 |
ロックワッシャー(1) | 7118 |
表35。 交換用パーツ: ロアブレーキラインキット - ABS装備車
交換用パーツ キット41800048、41800078 | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、ロア(1) | 別売りなし |
ワッシャー、シーリング(2) | 41731-01 |
スクリュー(1) | 4240 |
ロックワッシャー(1) | 7118 |
表36。 交換用パーツ: ロアブレーキラインキット - ABS装備車
交換用パーツ キット 38132-11A, 38135-11A, 38186-11A, 41800308A, 41800022B | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、ロア(1) | 別売りなし |
ブレーキライン、中間(HCUとアッパーブレーキライン間) | 別売りなし |
ワッシャー、シーリング(41800022B, 41800308A のみ) (2) | 41756-08 |
ワッシャー、シーリング(その他全てのキット) (4) | 41731-01 |
ワッシャー、シーリング(2) | 41733-88 |
ケーブルストラップ(2) | 10006 |
表37。 交換用パーツ: ロアブレーキラインキット - ABS装備車
交換用パーツ キット41800370、41800369 | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、ロア(1) | 別売りなし |
ワッシャー、シーリング(2) | 41731-01 |
ワッシャー、シーリング(2) | 41733-88 |
ワッシャー、シーリング(2) | 41756-08 |
ケーブルストラップ(3) | 10006 |
表38。 交換用パーツ: ロアブレーキラインキット - ABS装備車
交換用パーツ キット41825-09、48946-10、46049-09、ミッドブレーキライン41800332、41800333 | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、ロア(1) | 別売りなし |
ワッシャー、シーリング (数量は異なる) | 41751-06A |
ケーブルストラップ（数量は異なる） | 10065 |
表39。 交換用パーツ: ロアブレーキラインキット - ABS装備車
交換用パーツ キット41600094アダプター(クローム)、41800292 | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、リンク型フロントアッセンブリー(1) | 別売りなし |
ブレーキライン、リンク型リアアッセンブリー | 別売りなし |
ワッシャー、シーリング(2) | 10600007 |
ワッシャー、シーリング(10) | 41756-08 |
サポートクリップ(2) | 12200077 |
スクリュー(2) | 4813A |
ケーブルストラップ(8) | 10006 |
表40。 交換用パーツ: ロアブレーキラインキット - ABS装備車
交換用パーツ キット 41800632, 41800632A | |
|---|---|
詳細(数量) | 部品番号 |
ブレーキライン、ロア(1) | 別売りなし |
ブッシング、マニホールド(1) | 別売りなし |
スクリュー、ショルダー(1) | 5004 |
ワッシャー、シーリング(2) | 41756-08 |
ミッドブレーキラインキット番号
表41。 ストックスタイルアッパーミッドブレーキラインキット
適合車両 | キット |
|---|---|
ハンドルバー適合車両ガイドを参照 | 41800321 |
41800738 |
表42。 ストックスタイルロアミッドブレーキラインキット
適合車両 | キット |
|---|---|
ハンドルバー適合車両ガイドを参照 | 41800323A |
41800690 |
ブレーキラインアダプターキット番号
表43。 アッパーブレーキラインアダプター
適合車両: ハンドルバー適合車両ガイドを参照 | |
|---|---|
使用 | キット |
ブレード型アッパーブレーキラインからロアブレーキラインキットまで | 41600245 |
ストックスタイルアッパーブレーキラインからロアブレーキラインキットまで | 41600260 |
適合モデル
モデルの適合性については、純正P&Aカタログまたはwww.harley-davidson.com内のパーツ&アクセサリーページ(英語版のみ)をご覧ください。
取り付け要件
新しい、きれいな油圧ブレーキフルードが必要です。 正しいブレーキフルードについては、オーナーズマニュアルを参照してください。
注記
ブレーキフルードが塗装面に付着した場合、その部分を直ちにきれいな水で洗い流してください。 DOT 4 BRAKE FLUID (DOT 4ブレーキフルード) (41800219)
仕上げ面を保護するために塗装パーツをカバーします。
標準装備フロントブレーキラインの取り外し
適切な取り外し手順については、修理する車両のサービスマニュアルを参照してください。
フロントブレーキラインの取り付け
正しい取り付け手順は、修理対象車両のサービスマニュアルを参照してください。
注記
取り付けるハンドルバーごとに指定されるフロントブレーキラインのセットアップ方法は、アクセサリーハンドルバーを取り付けた状態での標準装備のラインの取り回しを再現することを前提としています。 取り回しの変更が必要な場合や、異なる長さのブレーキラインが必要になる場合もあることに注意してください。 異なる長さのブレーキラインが必要な場合は、ハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
アクセサリーブレーキラインアッセンブリーが標準装備のアッセンブリーから外れる場合があります。 以下を参照して、この適用において、アッセンブリーに相違点がないことを確認してください。
2014年以降のTouring ABS装備車のミッドライン、2019以降のFLHTCUTG/FLRTミッドラインの取り付けと取り回し
注記
2014年以降のTouringモデルには、アンチロックブレーキシステム (ABS)モジュールからフェアリングエリアまでの間にストックスタイルのミッドブレーキラインが装備されています。 これにより、標準装備のルーティングキャディの使用と取り回しが可能になります。 ミッドブレーキラインの長さには余裕があるため、ミッドラインとブレード型ラインとの接続点にあまり応力をかけることなくラインを取り回すことができます。
| 1. | 新品のブレーキラインを車両に取り付ける手順まで、サービスマニュアルの手順に従って作業を進めてください。 | |
| 2. | ブレード型ロアブレーキラインを取り付ける場合、ロアブレーキライン、右ミッドロアブレーキライン、左ミッドロアブレーキライン、4枚のシーリングワッシャーを用意してください。 | |
| 3. | 図1を参照してください。 ミッドロアブレーキライン(2)オススイベルフィッティングを車体の前から図示するようにロアトリプルクランプの後方に送ります。 | |
| 4. | フレキシブルミッドロアミッドブレーキラインの取り回し: ブレーキラインをねじらないようにします。 | |
| 5. | ミッドロアブレーキラインを平行でねじれがないようにし、シーリングワッシャーをバンジョーフィッティングの各側に取り付けます。 先ほどABSモジュールから取り外したバンジョーボルトを取り付けます。 ファスナーを軽く止めた状態のままにします。 | |
| 6. | ロアブレーキラインをスイベルフィッティングに取り付け、フロントキャリパーに送ります。 先ほど外したシーリングワッシャーとバンジョーボルトを取り付けます。 ファスナーを軽く止めた状態のままにします。 | |
| 7. | ブレード型アッパーブレーキラインを取り付ける場合、アッパーブレーキライン、ミッドアッパーブレーキライン、2枚のシーリングワッシャーを用意します。 | |
| 8. | アッパーブレーキラインを配置します。 a. FLHT、FLHX、FLHTCUTGモデル: 「図1」を参照してください。 マスターシリンダーのアッパーブレーキライン(3)とバンジョーフィッティングおよびスイベルのスレッド側をフロントに配置します。 スイベルのスレッド側をステアリングヘッドと油圧クラッチライン(4)の前方に送ります。 ステアリングヘッドの前方にあるミッドアッパーラインと結合し、ワイヤーバンドルの後ろを反時計方向に、バックボーンの右側に沿ってABSモジュールへと送ります。 b. FLTR、FLRTモデル: 「図2」を参照してください。 マスターシリンダーのアッパーブレーキライン(7)とバンジョーフィッティングおよびスイベルのスレッド側をフロントに配置します。 ラインをハンドルバーライザーの下側にあるフレームメンバー周辺の下部に時計方向に取り回し、左側のフェアリングサポート部の下側に送ります。 フェアリング部の下側に、反時計方向に取り回されているミッドアッパーラインと結合し、右側のバックボーンの下からABSモジュールに送ります。 | |
| 9. | マスターシリンダーとABSモジュールの各バンジョーフィッティングを覆うために、サービスマニュアルの手順に従ってブレーキラインの取り付けを完了してください。 | |
| 10. | 全てのスイベルフィッティングを締め付けます。 スイベルナットだけを回し、スイベルナットを45度、手で締めるか、次のトルク値で締め付けます。 トルク: 5.1–7.3 N·m (45–65 in-lbs) |

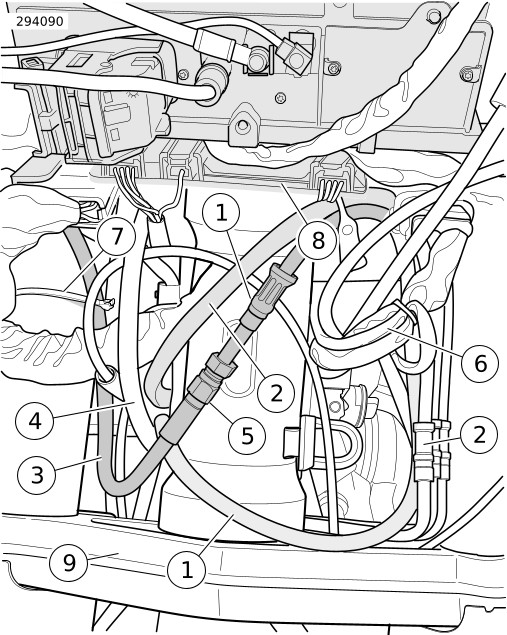

| 1 | ミッドアッパーブレーキライン(反時計方向に取り回し) |
| 2 | ミッドロアブレーキライン(時計方向に取り回し) |
| 3 | アッパーブレーキライン、ブレード型 |
| 4 | 油圧クラッチライン |
| 5 | スイベルナットアッパーブレーキラインの接続(保護スリーブでカバー) |
| 6 | ワイヤーハーネスバンドルの後ろにあるブレーキライン |
| 7 | 右フォークチューブに固定したアッパーブレーキライン |
| 8 | ラジオとラジオマウントブラケット |
| 9 | ロアブレーキラインスイベルナット(ロアトリプルクランプの後方) |
図1。 アウターフェアリングビュー - ブレーキラインの取り回し: FLHT、FLHX

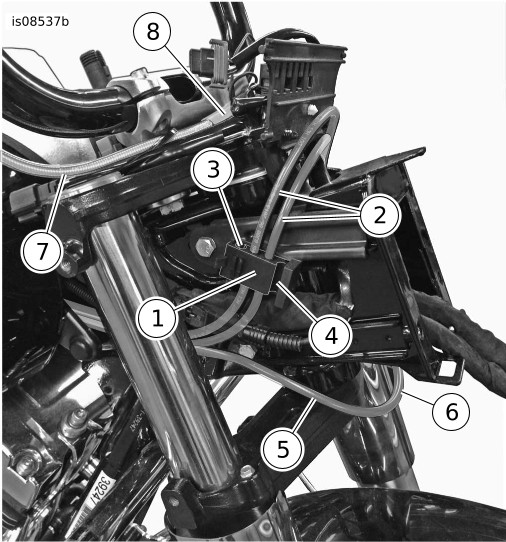

| 1 | フォワードブレーキ固定クリップ |
| 2 | ミッドロアブレーキライン(2) |
| 3 | 未使用スロット(OEアッパーブレーキライン用) |
| 4 | 油圧クラッチライン用スロット |
| 5 | ミッドアッパーブレーキライン |
| 6 | ミッドアッパーブレーキラインは、ここ(フレームの下)に固定 |
| 7 | ブレード型アッパーブレーキライン |
| 8 | ブレード型アッパーブレーキラインからミッドアッパーブレーキラインへ接続します。 保護スリーブでカバーし、ライザーに固定します。 |
図2。 アウターフェアリングビュー - ブレーキラインの取り回し: FLTR
2014年以降TOURING ABS非装備車ロアブレーキライン
| 1. | 新品のブレーキラインを車両に取り付ける手順まで、サービスマニュアルの手順に従って作業を進めてください。 | |
| 2. | これまでのツーリングモデルの中には、ロアブレーキラインマニホールドに対してマウント面にロールピンが装着されているものもあります。 ロールピンは、新品のブレーキラインキットを取り付ける前に外す必要があります。 | |
| 3. | ロアトリプルクランプの背面にあるプラスチックブレーキラインマウントキャディを取り外します。 取り付けスクリューは後で使用できるよう保管します。 | |
| 4. | 注記 ロアブレーキラインマニホールドは、キャリパーへの2本のラインがリアと下部に行くように取り付けます。 | |
| 5. | ロアブレーキライン(2)をロアトリプルクランプの後方に合わせ、ブレーキラインの下側の脚を後方と下に向けたフォーク間の中央に合わせます。 | |
| 6. | 注記 ブレーキラインがフォークに触れないよう注意してください。 ブレーキラインがフォークに触れる場合、Pクランプを緩め、位置を再度調整して締め直します。 トルク: 13.6–20.3 N·m (10–15 ft-lbs) | |
| 7. | スイベルフィッティングを締め付けます。 スイベルナットだけを回し、スイベルナットを45度、手で締めるか、次のトルク値で締め付けます。 トルク: 5.1–7.3 N·m (45–65 in-lbs) | |
| 8. | マスターシリンダーとフロントキャリパー両方において、サービスマニュアルに従ってブレーキラインの取り付けを完了してください。 |

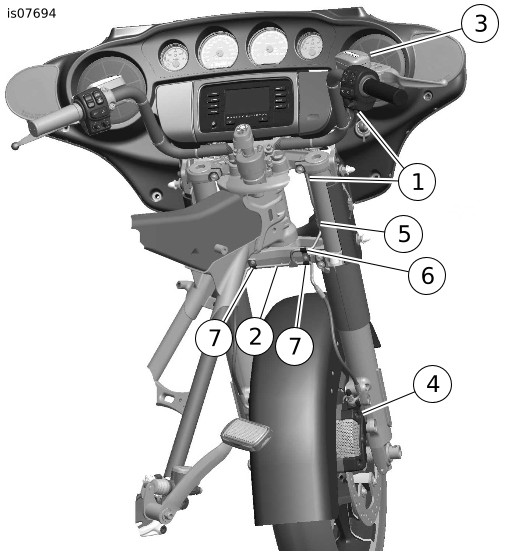

| 1 | アッパーブレーキラインアッセンブリー(マスターシリンダーをメススイベルナットフィッティングへ) |
| 2 | ロアブレーキラインアッセンブリー(オスフィッティングをキャリパーへ) |
| 3 | マスターシリンダー |
| 4 | キャリパー |
| 5 | 上下ブレーキラインのスイベルナット接続 |
| 6 | Pクランプ、大 |
| 7 | Pクランプ、小(2) |
図3。 2014年以降のフロントABS非装備車ブレーキライン
2014年以降FLHTCUTGおよび2015年以降FLRTロアリンク式ライン
| 1. | 注記 これらロアブレーキラインを取り付ける手順は、サービスマニュアルに記載されている手順と同じですが、追加のプラスチックサポートクリップの手順は異なります。 |

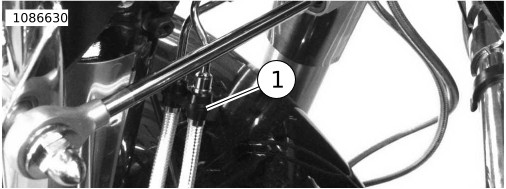

| 1 | ロアブレーキラインサポートクリップ(2) |
図4。 ロアブレーキラインサポートクリップ
2011 ～ 2017年SOFTAIL ABS装備車のフォークカバー付きFLモデルのアッパーブレーキラインの取り回し
| 1. | 注記 これらロアブレーキラインを取り付ける手順は、サービスマニュアルに記載されている手順と同じですが、フォークカバー付きFLモデルでロアPクランプを使用する場合は異なります。 トルク: 2.3–3.4 N·m (20–30 in-lbs) |
2018年以降SOFTAILアッパーブレーキラインアダプター
| 1. | 注記 新品のアッパーブレーキラインを車両に取り付ける手順まで、サービスマニュアルの手順に従って作業を進めてください。 | |
| 2. | アッパーブレーキラインを車両に取り付ける前に、適切なアダプターをアッパーブレーキラインの下端に取り付けてください。 取り回しの仕上げで調整できるように、接続はゆるくしておいてください。 | |
| 3. | アッパーブレーキラインの取り回しが完了したら、サービスマニュアルに記載されている規定トルク値で、バンジョーフィッティングおよびチューブナットジョイントを締め付けます。 | |
| 4. | 図5
スイベルフィッティングを締め付けます。
スイベルナットだけを回し、スイベルナットを手で締めたところからさらに45度締めるか、次のトルク値で締め付けます： トルク: 5.1–7.3 N·m (45–65 in-lbs) |

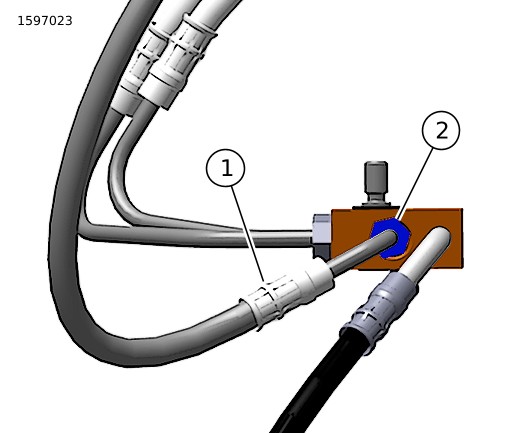

| 1 | スイベルナット |
| 2 | チューブナット |
図5。 ブレーキラインアダプター
| 1 | ブレーキライン |
| 2 | チューブナット |
図6。 ブレーキラインの向き
最終組み立てと整備へ戻し(全モデル)
| 1. | 整備を行う車両の最終組み立て手順については、サービスマニュアルを参照してください。 次のような事項があります。 |
- ここに記載される例外を除いて、全てのブレーキラインと影響を受けるシステムが適切に固定されているか
- 全てのファスナーのトルク値
- 適切な種類のブレーキフルードが使用されているか
- ブレーキエア抜きの正しい手順
- 漏れの点検
| 2. | 注記 アクセサリーブレーキラインの取り回しの目的は以下の通りです：
ブレーキラインの取り回しの調整は以下を含むことがあります：
| |
| 3. | サービスマニュアルおよび上記に記載の全ての手順が完了したら、低速で車両をテスト走行してください。 ブレーキが思うように機能しない場合は、サービスマニュアルに記載のエア抜き手順を再度実施してください。 |
