모듈형 브레이크 라인 키트

J064512021-10-14

일반

주의사항

Diamondback™, 다이아몬드-블랙, 스톡 스타일 어퍼 브레이크 라인은 다양한 마스터 실린더 밴조 각도, 밴조 직경, 브레이크 라인 길이로 구매할 수 있습니다. 모터사이클에 특정한 개조(예, 선택형 핸들바)를 수행하는 경우에는 짧거가 긴 라인이 필요합니다. P&A 소매 카탈로그를 참조하거나 Harley-Davidson 딜러에게 문의하십시오.

모듈형 브레이크 라인 어셈블리를 완료하려면, 로워 브레이크 라인 어셈블리가 필요할 수도 있습니다. 로워 브레이크 라인 어셈블리는 모터사이클 모델에 따라 다릅니다.

주의사항

브레이크 라인 개스킷을 교체합니다. 원래의 개스킷을 재사용하면 브레이크 성능 장애 및 모터사이클 제어력 상실을 유발해 사망이나 심각한 부상으로 이어질 수 있습니다. (00318a)

공지

누출을 방지하십시오. 조립 전에 개스킷, 밴조 볼트, 브레이크 라인이 깨끗하고 손상되지 않은 상태인 것을 확인하십시오. (00323a)

주의사항

브레이크 마스터 실린더의 DOT 4 유압식 브레이크액만 사용하십시오. 다른 유형의 유체를 사용하면 브레이크 시스템이 손상되고 제동력에 악영향을 미칠 수 있으며 이는 사망이나 심각한 부상으로 이어질 수 있습니다. (00597c)

주의사항

DOT 4 브레이크액에 접촉할 경우 건강에 심각한 영향이 생길 수 있습니다. 적절한 피부 보호 장비 및 보안경을 착용하지 않으면 사망이나 심각한 부상으로 이어질 수 있습니다.

흡입한 경우: 침착하게 신선한 공기를 흡입하고 의사의 진료를 받으십시오.
피부에 접촉한 경우: 오염된 의류를 벗습니다. 즉시 충분한 양의 물로 15~20분 동안 피부를 헹굽니다. 자극이 있는 경우 의사의 진료를 받으십시오.
눈에 접촉한 경우: 눈을 뜬 상태로 흐르는 물로 15분 이상 씻어냅니다. 자극이 있는 경우 의사의 진료를 받으십시오.
삼킨 경우: 입을 헹군 다음 충분한 양의 물을 마십니다. 구토를 유도하지 마십시오. 독극물 관리자에 연락. 즉시 의사의 진료를 받으십시오.
자세한 내용은 sds.harley-davidson.com에서 Safety Data Sheet(SDS)를 참조하십시오.

(00240e)

공지

DOT 4 브레이크액이 닿으면 도색된 표면 또는 차체 패널 표면이 손상됩니다. 브레이크액을 취급할 때에는 항상 주의를 기울이고 표면에 브레이크액이 묻지 않도록 하십시오. 무시할 경우 차체가 손상될 수 있습니다. (00239c)

주의사항

운전자의 안전은 본 키트의 올바른 장착에 달려 있습니다. ABS 브레이크가 탑재된 모터사이클일 경우 공식 딜러가 장착해야 합니다. 본 키트를 적합하게 장착하기 위해서는 Harley-Davidson 딜러를 통해서만 제공되는 특수 공구가 사용되어야 합니다. 수리가 잘못된 브레이크 시스템은 브레이크 성능에 악영향을 미쳐서 사망이나 심각한 부상으로 이어질 수 있습니다. (00578b)

주의사항

브레이크를 정비한 후 모터사이클을 주행하기 전에, 브레이크를 펌핑하여 브레이크 시스템 압력을 생성합니다. 압력이 불충분하면 브레이크 성능에 악영향을 미쳐서 사망이나 심각한 부상으로 이어질 수 있습니다. (00279a)

주의사항

브레이크 시스템 수리 후에는 저속으로 브레이크 성능을 테스트해 보십시오. 브레이크가 올바르게 작동하지 않는 상태에서 고속에서 테스트를 수행하게 되면 제어력을 상실해 사망이나 심각한 부상으로 이어질 수 있습니다. (00289a)

주의사항

운전자와 동승자의 안전은 본 키트의 올바른 장착에 달려 있습니다. 적절한 정비 절차를 준수하십시오. 정비 절차가 본인의 능력 밖이거나 필요한 공구가 없을 때는 Harley-Davidson 공식 딜러에 장착 수행을 맡기십시오. 본 키트를 잘못 장착하면 사망이나 심각한 부상으로 이어질 수 있습니다. (00333b)

주의사항

이 설명서는 정비 매뉴얼 정보를 언급하고 있습니다. 설치를 위해 모터사이클의 연식과 모델에 맞는 서비스 매뉴얼이 필요합니다. 매뉴얼은 Harley-Davidson 딜러로부터 구할 수 있습니다.

Harley-Davidson은 Harley-Davidson Platinum Label DOT 4 브레이크액을 사용할 것을 권장하는데 수분 및 부식억제 특성이 우수하기 때문입니다.

브레이드 어퍼 브레이크 라인 키트 번호

표 1. 브레이드 어퍼 브레이크 라인 키트 - 7/16인치 밴조 볼트

맞는 제품: 핸들바 적합성 가이드 보기
Diamondback 키트	다이아몬드 블랙 키트	길이	밴조 각도
41800024A	-	508 mm (20 in)	0°
41800025A	-	533 mm (21 in)	0°

41800026A	-	559 mm (22 in)	0°

41800027A	-	584 mm (23 in)	0°

41800028A	-	610 mm (24 in)	0°

41800029A	41800341	635 mm (25 in)	0°

41800030A	-	660 mm (26 in)	0°

41800031A	41800104A	711 mm (28 in)	0°

41800042A	41800580	762 mm (30 in)	0°

41800043A	-	813 mm (32 in)	0°

41800044A	-	864 mm (34 in)	0°

41800051A	41800106A	483 mm (19 in)	35°

41800052A	-	508 mm (20 in)	35°

41800053A	41800108A	533 mm (21 in)	35°

41800054A	41800110A	559 mm (22 in)	35°

41800055A	-	584 mm (23 in)	35°

41800056A	-	610 mm (24 in)	35°

41800057A	-	635 mm (25 in)	35°

41800058A	-	660 mm (26 in)	35°

41800059A	41800112A	711 mm (28 in)	35°

41800060A	41800114A	762 mm (30 in)	35°

41800061A	41800116A	813 mm (32 in)	35°

41800062A	41800118A	864 mm (34 in)	35°
41800080A	41800120A	508 mm (20 in)	90°

41800082A	-	533 mm (21 in)	90°
41800084A	-	559 mm (22 in)	90°
41800088A	-	584 mm (23 in)	90°
41800090A	41800122A	610 mm (24 in)	90°
41800092A	-	635 mm (25 in)	90°

41800094A	-	660 mm (26 in) )	90°
41800096A	-	711 mm (28 in)	90°

41800098A	-	762 mm (30 in)	90°

41800100A	-	813 mm (32 in)	90°
41800102A	-	864 mm (34 in)	90°

표 2. 정비 부품: 브레이드 어퍼 브레이크 라인 키트 - 7/16인치 밴조 볼트

정비 부품
설명(개수)	부품 번호
브레이크 라인, 어퍼(1)	별도 판매하지 않음
와셔, 실링(2)	41733-88
케이블 스트랩(3)	10065
P 클램프, 소형(2)	10059A
P 클램프, 쿠션(1)	42364-07

표 3. 브레이드 일체형 브레이크 라인 키트 - 10mm 밴조 볼트

맞는 제품: 핸들바 적합성 가이드 보기
Diamondback 키트	다이아몬드 블랙 키트	길이
-	41800178	864 mm (34 in)
46934-06	-	965 mm (38 in)
46936-06	-	1.024 mm (40 in)
46930-06	46779-09	1.054 mm (41,5 in)
41800283	46720-09	1.168 mm (46 in)

표 4. 정비 부품: 브레이드 일체형 브레이크 라인 키트 - 10mm 밴조 볼트

정비 부품
설명(개수)	부품 번호
브레이크 라인, 어퍼(1)	별도 판매하지 않음
와셔, 실링(2)	41732-04
케이블 스트랩(3)	10065
P 클램프(3)	10059A

표 5. 브레이드 일체형 앞 브레이크 라인 키트 - 10mm 밴조 볼트

맞는 제품: 핸들바 적합성 가이드 보기
Diamondback 키트	다이아몬드 블랙 키트	길이
41800670	-	740 mm (29 in)

표 6. 정비 부품: 브레이드 일체형 앞 브레이크 라인 키트 - 10mm 밴조 볼트

정비 부품
설명(개수)	부품 번호
브레이크 라인, 어퍼(1)	별도 판매하지 않음
와셔, 실링(4)	41756-08

표 7. 브레이드 일체형 앞 브레이크 라인 키트 - 10mm 밴조 볼트

맞는 제품: 핸들바 적합성 가이드 보기
Diamondback 키트	다이아몬드 블랙 키트	길이
41800671	-	380 mm (15 in)

표 8. 정비 부품: 브레이드 일체형 앞 브레이크 라인 키트 - 10mm 밴조 볼트

정비 부품
설명(개수)	부품 번호
브레이크 라인, 어퍼(1)	별도 판매하지 않음
와셔, 실링(4)	41756-08

표 9. 브레이드 어퍼 브레이크 라인 키트 - 10mm 밴조 볼트

맞는 제품: 핸들바 적합성 가이드 보기
Diamondback 키트	다이아몬드 블랙 키트	길이	밴조 각도
41800532	41800534	330 mm (13,0 in)	0°
41800234	41800248	381 mm (15,0 in)	0°
41800236	41800250	419 mm (16,5 in)	0°
41800464	-	470 mm (18,5 in)	0°
41800240	41800254	521 mm (20,5 in)	0°
41800424	41800440	572 mm (22,5 in)	0°
41800244	41800258	622 mm (24,5 in)	0°
41800246	41800260	673 mm (26,5 in)	0°
41800425	41800441	724 mm (28,5 in)	0°
41800453	41800456	775 mm (30,5 in)	0°
41800465	41800480	826 mm (32,5 in)	0°
41800466	-	876 mm (34,5 in)	0°
41800467	41800481	927 mm (36,5 in)	0°
41800818	-	381 mm (15,0 in)	35°
41800238	41800252	470 mm (18,5 in)	35°
41800452	41800455	521 mm (20,5 in)	35°
41800242	41800256	572 mm (22,5 in)	35°
41800420	41800436	622 mm (24,5 in)	35°
41800421	41800437	673 mm (26,5 in)	35°
41800422	41800438	724 mm (28,5 in)	35°
41800423	41800439	775 mm (30,5 in)	35°
41800468	41800551	826 mm (32,5 in)	35°
41800469	41800482	876 mm (34,5 in)	35°
41800470	-	927 mm (36,5 in)	35°
41800471	41800483	1.016 mm (40,0 in)	35°
41800472	41800484	1.117 mm (44,0 in)	35°
41800426	41800442	470 mm (18,5 in)	90°
41800427	41800443	521 mm (20,5 in)	90°
41800454	41800457	572 mm (22,5 in)	90°
41800473	41800553	622 mm (24,5 in)	90°
41800474	-	673 mm (26,5 in)	90°
41800475	-	724 mm (28,5 in)	90°
41800476	-	775 mm (30,5 in)	90°
41800477	41800485	826 mm (32,5 in)	90°
41800478	-	876 mm (34,5 in)	90°
41800479	-	927 mm (36,5 in)	90°
41800818	-	381 mm (15,0 in)	35°

표 10. 정비 부품: 브레이드 어퍼 브레이크 라인 키트 - 10mm 밴조 볼트

정비 부품
설명(개수)	부품 번호
브레이크 라인, 어퍼(1)	별도 판매하지 않음
실링 와셔, 10mm(2)	41756-08
P 클램프(1)	10059A
케이블 스트랩(3)	10065

표 11. 브레이드 어퍼 브레이크 라인 키트 - 12mm 밴조 볼트

맞는 제품: 핸들바 적합성 가이드 보기
Diamondback 키트	다이아몬드 블랙 키트	길이	밴조 각도
41800726	-	876 mm (34,5 in)	0°
41800727	-	927 mm (36,5 in)	0°
41800725	-	673 mm (26,5 in)	35°
41800724	-	521 mm (20,5 in)	90°
41800806	-	826 mm (32,5 in)	0°
41800807	-	787 mm (31,0 in)	0°
41800826	-	724 mm (28,5 in)	35°

표 12. 정비 부품: 브레이드 어퍼 브레이크 라인 키트 - 12mm 밴조 볼트

정비 부품
설명(개수)	부품 번호
브레이크 라인, 어퍼(1)	별도 판매하지 않음
와셔, 실링(4)	10600007
케이블 스트랩(3)	10065
나사, 태핑(1)	4091
P 클램프(1)	10059A

표 13. 브레이드 일체형 앞 브레이크 라인 키트 - 10mm 밴조 볼트

맞는 제품: 핸들바 적합성 가이드 보기
Diamondback 키트	다이아몬드 블랙 키트	길이
-	46791-09	1.080 mm (42,5 in)
46942-06	48962-09	1.120 mm (44 in)
-	48970-09	1.143 mm (45 in)

표 14. 정비 부품: 브레이드 일체형 앞 브레이크 라인 키트 - 10mm 밴조 볼트

정비 부품
설명(개수)	부품 번호
브레이크 라인(1)	별도 판매하지 않음
와셔, 실링(2)	41733-88
와셔, 실링(2)	41731-01
케이블 스트랩(3)	10065
P 클램프(2)	10059A

스톡 스타일 어퍼 브레이크 라인 키트 번호

표 15. 스톡 스타일 일체형 앞 브레이크 라인 키트 - 10mm 밴조 볼트

맞는 제품: 핸들바 적합성 가이드 보기
키트	길이
41800326	1.049 mm (41 in)

표 16. 정비 부품: 스톡 스타일 일체형 앞 브레이크 라인 키트 - 10mm 밴조 볼트

정비 부품
설명(개수)	부품 번호
브레이크 라인(1)	별도 판매하지 않음
와셔, 실링(4)	12300033
P 클램프(1)	10053

표 17. 스톡 스타일 일체형 앞 브레이크 라인 키트 - 10mm 밴조 볼트

맞는 제품: 핸들바 적합성 가이드 보기
키트	신축성 있는 길이
41800610	331 mm (13 in)
41800611	429 mm (17 in)

표 18. 정비 부품: 스톡 스타일 일체형 앞 브레이크 라인 키트 - 10mm 밴조 볼트

정비 부품
설명(개수)	부품 번호
브레이크 라인(1)	별도 판매하지 않음
와셔, 실링(4)	12300033
그로밋(2)	12100087

표 19. 스톡 스타일 어퍼 브레이크 라인 키트 - 10mm 밴조 볼트

맞는 제품: 핸들바 적합성 가이드 보기
키트	길이	밴조 각도
41800656	847 mm (33 in)	10°
41800657	746 mm (29 in)	10°
41800667	557 mm (22 in)	10°
41800676	581 mm (23 in)	10°
41800678	699 mm (28 in)	10°
41800709	876 mm (34 in)	10°
41800710	787 mm (31 in)	10°
41800711	622 mm (24 in)	10°
41800652	496 mm (20 in)	56°
41800677	560 mm (22 in)	56°
41800704	521 mm (21 in)	56°
41800705	597 mm (24 in)	56°
41800653	674 mm (26,5 in)	56°
41800654	499 mm (20 in)	90°
41800655	601 mm (24 in)	90°
41800706	622 mm (24 in)	90°
41800707	546 mm (21,5 in)	90°
41800708	660 mm (26 in)	90°
41800802	432 mm (17 in)	10°
41800803	483 mm (19 in)	10°

표 20. 정비 부품: 스톡 스타일 어퍼 브레이크 라인 키트 - 10mm 밴조 볼트

정비 부품
설명(개수)	부품 번호
브레이크 라인, 어퍼(1)	별도 판매하지 않음
와셔, 실링(2)	41756-08
나사, 태핑(1)	10200422
P 클램프(1)	10053

표 21. 스톡 스타일 어퍼 브레이크 라인 키트 - 12mm 밴조 볼트

맞는 제품: 핸들바 적합성 가이드 보기
키트	길이	밴조 각도
41800722	876 mm (34,5 in)	10°
41800723	787 mm (31 in)	10°
41800721	597 mm (23,5 in)	56°
41800720	499 mm (20 in)	90°
41800810	746 mm (29 in)	10°

표 22. 정비 부품: 스톡 스타일 어퍼 브레이크 라인 키트 - 12mm 밴조 볼트

정비 부품
설명(개수)	부품 번호
브레이크 라인, 어퍼(1)	별도 판매하지 않음
와셔, 실링(2)	10600007
나사, 태핑(1)	10200422
P 클램프(1)	10053

로워 브레이크 라인 키트 번호

표 23. 로워 브레이크 라인 키트 - 비 ABS

비품	Diamondback 키트	다이아몬드 블랙 키트	스톡 스타일	길이, 캘리퍼스 밴조 각도
핸들바 적합성 가이드 보기	41800226	41800228	-	48 cm (19 in) 롱, 10 mm x 65°
	41800412	41800413	-	53 cm (21 in) 롱, 10 mm x 65°
	41800590A	41800592A	-	43 cm (16,9 in) 롱, 10 mm x 65°
	42110-07	38116-10	-	54,6 cm (21 in) 롱, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21 in) 롱, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21 in) 롱, ⅜ in x 78°
	42366-07	48924-10	-	57,9 cm (23 in) 롱, ⅜ in x 78°
	42108-07	48926-10	-	61 cm (24 in) 롱, ⅜ in x 78°
	42112-08A	48928-10	-	61 cm (24 in) 롱, ⅜ in x 78°
	42371-07	48920-10	-	51,6 cm (20 in) 롱, ⅜ in x 78°
	41800374	41800375	-	51,6 cm (20 in) 롱, 10 mm x 60°
	45770-08	-	-	59,2 cm (23 in) 롱, ⅜ in x 78°
	42366-07	48924-10	-	57,9 cm (23 in) 롱, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21,5 in) 롱, ⅜ in x 78°
	41800634	-	41800636	49,3 cm (19 in) 롱, 10 mm x 90°
	45818-07	48938-10	-	40,6 cm (16 in) 롱, ⅜ in x 78°
	45820-07	-	-	40,6 cm (16 in) 롱, ⅜ in x 78°
	44907-08	48942-10	-	38,9 cm (15 in) 롱, 10 mm x 90°
	44905-08	41800280	-	38,9 cm (15 in) 롱, 10 mm x 90°
	41800336	41800338	-	54 cm (21 in) 롱, 10 mm x 65°
	41800336	41800338	-	54 cm (21 in) 롱, 10 mm x 65°
	83666-10	-	-	42,7 cm (17 in) 롱, 10 mm x 90°

표 24. 정비 부품: 로워 브레이크 라인 키트 - 비 ABS

정비 부품 키트 41800226, 41800228, 41800412, 41800413
설명(개수)	부품 번호
브레이크 라인, 로워(1)	별도 판매하지 않음
와셔, 실링(2)	41756-08
P 클램프, 쿠션(1)	42364-07

표 25. 정비 부품: 로워 브레이크 라인 키트 - 비 ABS

정비 부품 Kits 41800590A, 41800592A
설명(개수)	부품 번호
브레이크 라인, 로워(1)	별도 판매하지 않음
와셔, 실링(2)	41756-08

표 26. 정비 부품: 로워 브레이크 라인 키트 - 비 ABS

정비 부품 키트 42110-07, 38116-10, 42108-07, 48926-10, 42371-07, 48920-10, 41800374, 41800375, 45770-08, 42366-07, 48924-10, 41800634, 41800636
설명(개수)	부품 번호
브레이크 라인, 로워(1)	별도 판매하지 않음
와셔, 실링(2)	41731-01
케이블 스트랩(3)	10065
나사(45770-08만 해당)	3594
와셔, 플랫(45770-08만 해당)	6703

표 27. 정비 부품: 로워 브레이크 라인 키트 - 비 ABS

정비 부품 Kits 42112-08A, 48928-10
설명(개수)	부품 번호
브레이크 라인, 로워(1)	별도 판매하지 않음
와셔, 실링(4)	41731-01
나사(1)	923
P 클램프(1)	10059A

표 28. 정비 부품: 로워 브레이크 라인 키트 - 비 ABS

정비 부품 키트 45818-07, 48938-10, 45820-07
설명(개수)	부품 번호
브레이크 라인, 로워(1)	별도 판매하지 않음
와셔, 실링(4)	41731-011
케이블 스트랩(3)	10065

표 29. 정비 부품: 로워 브레이크 라인 키트 - 비 ABS

정비 부품 키트 44907-08, 48942-10, 44905-08, 41800280, 83666-10
설명(개수)	부품 번호
브레이크 라인, 로워(1)	별도 판매하지 않음
와셔, 실링(4)	41751-06A
케이블 스트랩(3)	10065

표 30. 정비 부품: 로워 브레이크 라인 키트 - 비 ABS

정비 부품 키트 41800336, 41800338
설명(개수)	부품 번호
브레이크 라인, 로워(1)	별도 판매하지 않음
와셔, 실링(4)	41751-06A
P 클램프, 대형(1)	별도 판매하지 않음
P 클램프, 소형(1)	별도 판매하지 않음
케이블 스트랩(3)	10006

표 31. 로워 브레이크 라인 키트 - ABS

비품	Diamondback 키트	다이아몬드 블랙 키트	길이, 캘리퍼스 밴조 각도
핸들바 적합성 가이드 보기	41800230A	41800232A	49 cm (19 in) 롱, 10 mm x 65°
	41800416A	41800417A	54 cm (21 in) 롱, 10 mm x 65°
	41800585	41800587	43 cm (17 in) 롱, 10 mm x 65°
	41800050	-	49,5 cm (19,5 in) 롱, ⅜ in x 78°
	41800032A	41800076A	55,4 cm (22 in) 롱, ⅜ in x 78°
	41800048	41800078	48,3 cm (19 in) 롱, ⅜ in x 78°
	41800032A	41800076A	55,4 cm (22 in) 롱, ⅜ in x 78°
	41800048	41800078	48,3 cm (19 in) 롱, ⅜ in x 78°
	38132-11A	38135-11A	47,8 cm (19 in) 롱, 10 mm x 65°
	41800370	41800369	47 cm (18,5 in) 롱, 10 mm x 60°
	41800370	41800369	47 cm (18,5 in) 롱, 10 mm x 60°
	38186-11A	-	51,6 cm (20 in) 롱, 10 mm x 65°
	41800308A	41800022B	53,8 cm (21 in) 롱, 10 mm x 65°
	41800370	41800369	47 cm (18,5 in) 롱, 10 mm x 60°
	38186-11A	-	51,6 cm (20 in) 롱, 10 mm x 65°
	41800308A	41800022B	53,8 cm (21 in) 롱, 10 mm x 65°
	41800632	-	42,1 cm (17 in) 롱, 10 mm x 90°
	41800632A	-	44,7 cm (17,6 in) 롱, 10 mm x 90°
	41825-09	48946-10	38,1 cm (15 in) 롱, 10 mm x 90°
	46049-09	-	35,6 cm (14 in) 롱, 10 mm x 90°
	41800332 / 미드 브레이크 라인	41800333 / 미드 브레이크 라인	37,8 cm (15 in) 롱, 10 mm x 90°
	41600094 어댑터 (크롬)		2,5 cm (1 in) 롱, 12 mm x 80°
	41800292	-	42,7 cm (17 in) 롱, 10 mm x 60°

표 32. 정비 부품: 로워 브레이크 라인 키트 - ABS

정비 부품 Kits 41800230A, 41800232A, 41800416A, 41800417A
설명(개수)	부품 번호
브레이크 라인, 로워(1)	별도 판매하지 않음
와셔, 실링(2)	41756-08
케이블 스트랩(3)	10065

표 33. 정비 부품: 로워 브레이크 라인 키트 - ABS

정비 부품 Kits 41800585, 41800587
설명(개수)	부품 번호
브레이크 라인, 로워(1)	별도 판매하지 않음
와셔, 실링(4)	41756-08

표 34. 정비 부품: 로워 브레이크 라인 키트 - ABS

정비 부품 Kits 41800050, 41800032A, 41800076A
설명(개수)	부품 번호
브레이크 라인, 로워(1)	별도 판매하지 않음
와셔, 실링(2)	41731-01
나사(1)	4240
로크와셔(1)	7118

표 35. 정비 부품: 로워 브레이크 라인 키트 - ABS

정비 부품 키트 41800048, 41800078
설명(개수)	부품 번호
브레이크 라인, 로워(1)	별도 판매하지 않음
와셔, 실링(2)	41731-01
나사(1)	4240
로크와셔(1)	7118

표 36. 정비 부품: 로워 브레이크 라인 키트 - ABS

정비 부품 Kits 38132-11A, 38135-11A, 38186-11A, 41800308A, 41800022B
설명(개수)	부품 번호
브레이크 라인, 로워(1)	별도 판매하지 않음
브레이크 라인, 중간(HCU 대 어퍼 브레이크 라인)	별도 판매하지 않음
와셔, 실링(41800022B, 41800308A만 해당)(2)	41756-08
와셔, 실링(다른 모든 키트)(4)	41731-01
와셔, 실링(2)	41733-88
케이블 스트랩(2)	10006

표 37. 정비 부품: 로워 브레이크 라인 키트 - ABS

정비 부품 키트 41800370, 41800369
설명(개수)	부품 번호
브레이크 라인, 로워(1)	별도 판매하지 않음
와셔, 실링(2)	41731-01
와셔, 실링(2)	41733-88
와셔, 실링(2)	41756-08
케이블 스트랩(3)	10006

표 38. 정비 부품: 로워 브레이크 라인 키트 - ABS

정비 부품 키트 41825-09, 48946-10, 46049-09, 미드 브레이크 라인 41800332, 41800333
설명(개수)	부품 번호
브레이크 라인, 로워(1)	별도 판매하지 않음
와셔, 실링(수량은 변동)	41751-06A
케이블 스트랩(수량은 변동)	10065

표 39. 정비 부품: 로워 브레이크 라인 키트 - ABS

정비 부품 키트 41600094 어댑터(크롬), 41800292
설명(개수)	부품 번호
브레이크 라인, 연결된 프론트 어셈블리(1)	별도 판매하지 않음
브레이크 라인, 연결된 리어 어셈블리	별도 판매하지 않음
와셔, 실링(2)	10600007
와셔, 실링(10)	41756-08
서포트 클립(2)	12200077
나사(2)	4813A
케이블 스트랩(8)	10006

표 40. 정비 부품: 로워 브레이크 라인 키트 - ABS

정비 부품 키트 41800632, 41800632A
설명(개수)	부품 번호
브레이크 라인, 로워(1)	별도 판매하지 않음
부싱, 매니폴드(1)	별도 판매하지 않음
나사, 숄더(1)	5004
와셔, 실링(2)	41756-08

미드 브레이크 라인 키트 번호

표 41. 스톡 스타일 어퍼 미드 브레이크 라인 키트

비품	키트
핸들바 적합성 가이드 보기	41800321
핸들바 적합성 가이드 보기	41800738

표 42. 스톡 스타일 로워 미드 브레이크 라인 키트

비품	키트
핸들바 적합성 가이드 보기	41800323A
핸들바 적합성 가이드 보기	41800690

브레이크 라인 어댑터 키트 번호

표 43. 어퍼 브레이크 라인 어댑터

맞는 제품: 핸들바 적합성 가이드 보기
사용	키트
브레이드 어퍼 브레이크 라인에서 로워 브레이크 라인으로	41600245
스톡 스타일 어퍼 브레이크 라인에서 로워 브레이크 라인으로	41600260

모델

모델 부속품 정보는 P&A 리테일 카탈로그 또는 www.harley-davidson.com(영문만 제공)의 Parts and Accessories 섹션을 참조하십시오.

설치 요구 사항

신선하고 오염되지 않은 유압 브레이크 액이 필요합니다. 정확한 브레이크 액은 사용자 설명서를 참조하십시오.

주의사항

브레이크 액이 도장된 표면에 닿으면 즉시 깨끗한 물로 닦으십시오. DOT 4 BRAKE FLUID (41800219)

도색된 부품을 덮어서 마감을 보호하십시오.

스톡 앞 브레이크 라인 제거

적절한 제거 절차는 개조 대상 모터사이클의 정비 매뉴얼을 참조하십시오.

앞 브레이크 라인 설치

적절한 설치 절차는 개조 대상 모터사이클의 정비 매뉴얼을 참조하십시오.

주의사항

설치하는 핸들바에 지정된 앞 브레이크 라인 설정은 장착된 액세서리 핸들바의 스톡 라인 경로를 복제하는 것으로 가정합니다. 경우에 따라 경로를 수정할 필요가 있거나 다른 길이의 브레이크 라인이 필요한 경우도 있으니 참조하십시오. 다른 길이가 필요한 경우 Harley-Davidson 공식 딜러에 문의하십시오.

경우에 따라 액세서리 브레이크 라인 어셈블리는 스톡 어셈블리와 다를 수도 있습니다. 아래를 참조하여 해당 내용이 눈에 띄는 어셈블리의 차이가 없는지 확인합니다.

2014 이후 Touring ABS 미드 라인 및 2019 이후 FLHTCUTG/FLRT 미드 라인 설치 및 경로

주의사항

2014 이후 Touring 모델은 잠금 방지 제동 시스템 (ABS) 모듈에서 페어링 부분으로 이어지는 스톡 스타일 미드 브레이크 라인이 있습니다. 이 때문에 스톡 경로 캐디 및 방법을 이용할 수 있습니다. 미드 브레이크 라인은 길이가 충분하기 때문에 라인이 미드 라인과 브레이드 라인 사이에 최소한의 스트레스를 주면서 경로를 만들 수 있습니다.

1.	새 브레이크 라인을 모터사이클에 연결하는 스텝에 닿을 때까지 정비 매뉴얼의 지침을 따르십시오.
2.	브레이드 로워 브레이크 라인을 설치할 때는 로워 브레이크 라인, 미드 로워 오른쪽 브레이크 라인, 미드 로워 왼쪽 브레이크 라인, 네 개의 실링 와셔를 찾으십시오.
3.	그림 1을 참조하십시오. 모터사이클의 앞에서 온 미드 로워 브레이크 라인(2) 숫 스위블 피팅을 로워 트리플 클램프 뒤에 표시된 위치로 가져갑니다.
4.	신축성 있는 미드 로워 미드 브레이크 라인의 경로를 정합니다. 브레이크 라인이 꼬이지 않게 하십시오. a. 배선 번들(6) 뒤로 브레이크 라인을 가져옵니다. b. 스티어링 헤드의 앞, 라디오(8) 아래로 가져옵니다 c. ABS 모듈의 근간 오른쪽 아래로 경로를 만듭니다.
5.	미드 로워 브레이크 라인이 평행한 상태로 꼬이지 않게 하고, 실링 와셔를 밴조 피팅의 양쪽에 설치합니다. ABS 모듈에서 앞에 제거한 밴조 볼트를 설치합니다. 패스너를 헐겁게 남겨둡니다.
6.	로워 브레이크 라인을 스위블 피팅에 부착하고 앞 캘리퍼스로 가져옵니다. 앞에 제거한 실링 와셔 및 밴조 볼트를 설치합니다. 패스너를 헐겁게 남겨둡니다.
7.	브레이드 어퍼 브레이크 라인을 설치할 경우에는 어퍼 브레이크 라인, 미드 어퍼 브레이크 라인, 실링 와셔 2개를 찾습니다.
8.	어퍼 브레이크 라인을 제자리에 놓습니다. a. FLHT, FLHX, FLHTCUTG 모델: 그림 1을(를) 참조하십시오. 어퍼 브레이크 라인(3)과 밴조 피팅을 마스터 실린더에 배치하고 스위블의 스레드 있는 쪽을 앞으로 향하게 합니다. 스위블의 스레드 있는 쪽을 스티어링 헤드와 유압 클러치 라인(4) 앞으로 가져옵니다. 스티어링 헤드 앞에서 미드 어퍼 라인과 결합하고 배선 번들 뒤에서 ABS 모듈의 근간을 따라 시계 반대 방향으로 가져옵니다. b. FLTR, FLRT 모델: 그림 2 참조. 어퍼 브레이크 라인(7)과 밴조 피팅을 마스터 실린더에 배치하고 스위블의 스레드 있는 쪽을 앞으로 향하게 합니다. 라인을 시계 방향으로, 핸들바 라이저 아래 있는 프레임 멤버 주위로, 페어링 서포트 구조의 왼쪽으로 아래 방향으로 가져옵니다. 페어링 구조 아래에 시계 반대 방향으로 가져온 미드 어퍼 라인과 결합하되, ABS 모듈 근간의 오른쪽 아래를 향하게 합니다.
9.	정비 매뉴얼을 따라 브레이크 라인 설치를 완료하여 마스터 실린더 및 ABS 모듈 모두에 있는 밴조 피팅을 모두 밀봉합니다.
10.	스위블 피팅을 모두 조입니다. 스위블 너트만 회전하게 하면서 스위블 너트를 45° 만큼 손가락 조임을 지나 조입니다. Torque: 5,1–7,3 N·m (45–65 in-lbs)

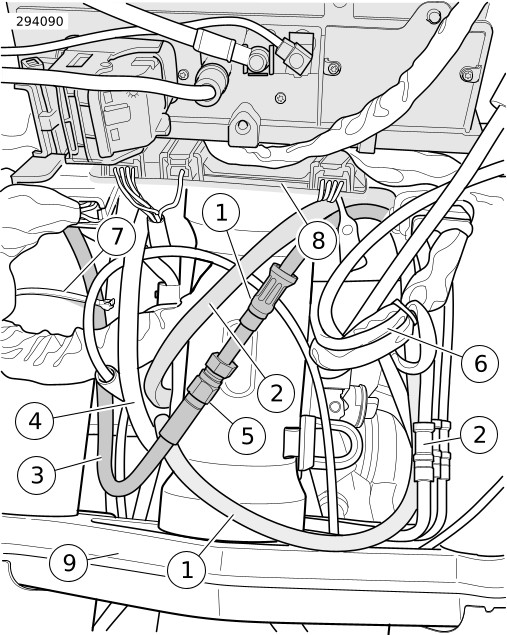

1	미드 어퍼 브레이크 라인(시계 반대 방향 경로)
2	미드 로워 브레이크 라인(시계 방향 경로)
3	어퍼 브레이크 라인, 브레이드
4	유압 클러치 라인
5	스위블 너트 어퍼 브레이크 라인 연결(보호 슬리브로 덮음)
6	와이어 하네스 번들 뒤 경로의 브레이크 라인
7	오른쪽 포크 튜브에 고정한 어퍼 브레이크 라인
8	라디오 및 라디오 마운트 브래킷
9	로워 브레이크 라인 스위블 너트(로워 트리플 클램프 뒤)

그림 1. 아우터 페어링 보기 - 브레이크 라인 경로: FLHT, FLHX

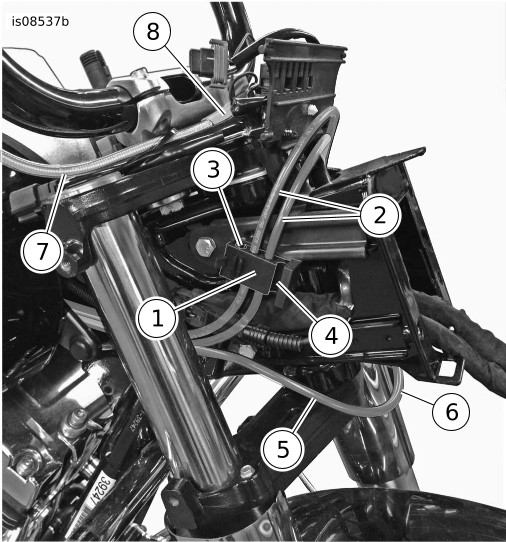

1	전방 브레이크 고정 클립
2	미드 로워 브레이크 라인(2)
3	사용하지 않는 슬롯(OE 어퍼 브레이크 라인용)
4	유압 클러치 라인용 슬롯
5	미드 어퍼 브레이크 라인
6	미드 어퍼 브레이크 라인을 여기(프레임 아래) 고정
7	브레이드 어퍼 브레이크 라인
8	브레이드 어퍼에서 미드 어퍼로의 브레이크 라인 연결. 보호 슬리브로 덮고, 라이저로 고정합니다.

그림 2. 아우터 페어링 보기 - 브레이크 라인 경로: FLTR

2014 이후 TOURING 비 ABS 로워 브레이크 라인

1.	새 브레이크 라인을 모터사이클에 연결하는 스텝에 닿을 때까지 정비 매뉴얼의 지침을 따르십시오.
2.	일부 스톡 Touring 모델은 로워 브레이크 라인 매니폴드를 위해 장착 표면에 위치 확인 롤 핀이 장착되어 있습니다. 새 브레이크 라인 키트를 설치하기 전에 롤 핀을 제거합니다.
3.	로워 트리플 클램프의 뒤에 있는 플라스틱 브레이크 라인 장착 캐디를 제거합니다. 나중에 사용할 수 있도록 장착 나사를 보관합니다.
4.	주의사항 캘리퍼스로 가는 두 개의 라인이 뒤와 아래로 가도록 로워 브레이크 라인 매니폴드를 장착합니다. 그림 3 을(를) 참조하세요. 새로운 어퍼(1) 및 로워(2) 브레이크 라인 어셈블리를 찾습니다.
5.	로워 브레이크 라인(2)을 로워 트리플 클램프 뒤에 위치하고, 브레이크 라인의 로워 레그를 뒤와 아래로 향한 포크 사이 중심에 놓습니다.
6.	주의사항 브레이크 라인은 포크에 닿지 않아야 합니다. 하나의 브레이크 라인이라도 포크에 닿으면 P 클램프를 헐겁게 하여 위치를 다시 잡은 후 다시 조입니다. 플라스틱 브레이크 라인 캐디에서 이전에 제거한 대형(6) 및 소형(7) 브레이크 라인 P 클램프와 부착 나사를 찾습니다. 로워 브레이크 라인 어셈블리를 부착하고 P 클램프를 트리플 클램프에 조입니다. 오른쪽 P 클램프는 겹쳐질 것입니다. 조입니다. Torque: 13,6–20,3 N·m (10–15 ft-lbs)
7.	스위블 피팅을 조입니다. 스위블 너트만 회전하게 하면서 스위블 너트를 45° 만큼 손가락 조임을 지나 조입니다. Torque: 5,1–7,3 N·m (45–65 in-lbs)
8.	정비 매뉴얼을 따라 마스터 실린더 및 앞 캘리퍼스에 브레이크 라인 설치 절차를 완료합니다.

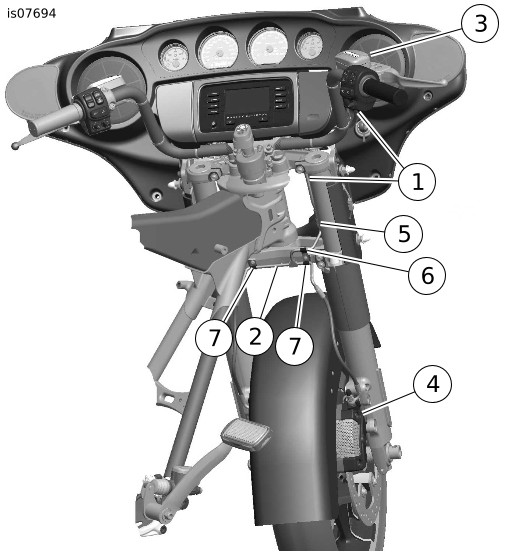

1	어퍼 브레이크 라인 어셈블리(마스터 실린더에서 암 스위블 너트 피팅으로)
2	로워 브레이크 라인 어셈블리(숫 피팅에서 캘리퍼스로)
3	마스터 실린더
4	캘리퍼
5	어퍼 및 로워 브레이크 라인의 스위블 너트 연결
6	P 클램프, 대형
7	P 클램프, 소형(2)

그림 3. 2014 이후 앞 비 ABS 브레이크 라인

2014 이후 FLHTCUTG 및 2015 이후 FLRT 연결 로워 라인

주의사항

이 로워 브레이크 라인의 장착 절차는 추가적인 플라스틱 서포트 클립을 제외하면 정비 매뉴얼에 설명된 것과 모두 동일합니다.

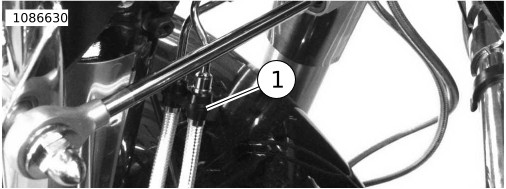

그림 4 을(를) 참조하세요. 전면 및 후면 회로 어셈블리에 걸쳐 브레이크 라인의 유연한 부분 상단에 있는 크림프 칼라 사이에 서포트 클립(1)을 설치합니다. 서포트 클립을 크림프 칼라 위에 스냅하여 넣고 칼라 중앙에 자리하도록 합니다. 다른 쪽에 대해서도 반복하십시오.

1	로워 브레이크 라인 서포트 클립(2)

그림 4. 로워 브레이크 라인 서포트 클립

2011-2017 SOFTAIL ABS 어퍼 브레이크 라인 경로(포크 커버가 있는 FL 모델)

주의사항

이 로워 브레이크 라인의 장착 절차는 포크 커버가 있는 FL 모델에서 로워 P 클램프를 사용하는 것을 제외하면 정비 매뉴얼에 설명된 것과 모두 동일합니다.

포크 커버 위의 나사를 제거합니다. 어퍼 브레이크 라인 키트에서 소형 P 클램프(7)를 찾습니다. 어퍼 브레이크 라인이 P 클램프를 지나게 하고 나사를 이용해 포크 커버의 같은 위치에 부착합니다. 브레이크 라인을 포크 커버의 아래쪽 구멍에 부착하지 마십시오 . 매니폴드에서 P 클램프로 원활하게 경로가 형성되도록 브레이크 라인의 위치를 조정합니다. 일부 핸들바에서는 P 클램프를 회전해야 할 수도 있습니다. 조입니다.

Torque: 2,3–3,4 N·m (20–30 in-lbs)

2018 이후 SOFTAIL 어퍼 브레이크 라인 어댑터

1.	주의사항 이 로워 브레이크 라인의 장착 절차는 로워 브레이크 라인 매니폴드( ABS ) 혹은 로워 브레이크 라인(비 ABS ) 사이에 있는 브레이크 라인 어댑터를 제외하면 정비 매뉴얼에 설명된 것과 모두 동일합니다. 적절한 어댑터를 이용하면 경로 설정이 용이하며 일부 ABS의 경우에는 스톡 로워 브레이크 라인을 제거하지 않아도 됩니다. 새 어퍼 브레이크 라인을 모터사이클에 연결하는 스텝에 닿을 때까지 정비 매뉴얼의 지침을 따르십시오.
2.	어퍼 브레이크 라인을 모터사이클에 부착하기 전에, 적절한 어댑터를 어퍼 브레이크 라인의 아래쪽에 부착합니다. 마지막 경로 설정 전에 조정할 수 있도록 연결 부위를 느슨하게 합니다.
3.	상부 브레이크 라인의 경로가 완성되면, 밴조 피팅과 튜브 너트 조인트를 정비 매뉴얼에 설명된 토크 사양까지 조입니다.
4.	그림 5 스위블 피팅을 조입니다. 스위블 너트만 회전하게 하면서 스위블 너트를 45° 만큼 손가락 조임을 지나 조입니다. Torque: 5,1–7,3 N·m (45–65 in-lbs)

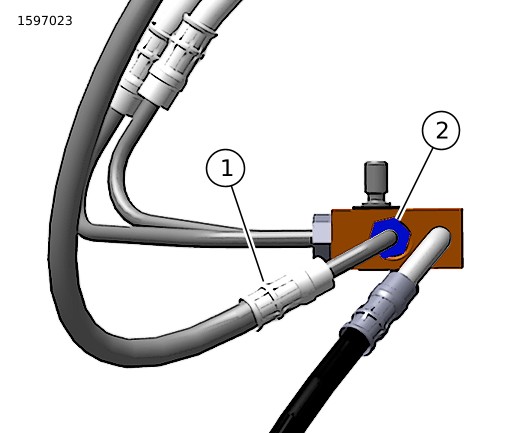

1	스위블 너트
2	튜브 너트

그림 5. 브레이크 라인 어댑터

1	브레이크 라인
2	튜브 너트

그림 6. 브레이크 라인 방향

최종 조립 및 반납(모든 모델)

정비 중인 모터사이클의 적절한 최종 조립은 정비 매뉴얼을 참조하십시오. 여기에는 다음이 포함됩니다.

여기에 서술된 예외를 제외한 모든 브레이크 라인 및 영향 받는 시스템의 적절한 고정
모든 패스너의 토크 값
적절한 브레이크 액 유형
적절한 브레이크 블리딩 절차
누출 검사

2.	주의사항 액세서리 브레이크 라인 경로 설정 시의 목표는 다음과 같습니다. 굽거나 비틀림이 없이 부드러운 경로 스티어 로크에서 스티어 로크까지 막힘 없는 자유로운 이동 전체 스티어링 움직임 동안 모든 핀치 포인트까지 여유 공간 키가 설치된 상태에서의 점화 스위치 같이 걸릴 가능성이 있는 것들까지의 여유 공간 스티어링 동작 전체에 걸쳐 도장된 표면에 접촉하지 않습니다(펜더, 연료 탱크, 기타 본체 부품) 프레임이나 다운튜브, 트리플 클램프와는 가벼운 구조 접촉이 발생할 수 있지만 스티어링 동작이 완전한 경우에만 발생할 수 있습니다 브레이크 라인 경로의 조정에는 다음이 포함될 수 있습니다. 스톡 와이어 폼 리텐션 대신 P-클램프 사용(일부 모델의 경우) 하부 매니폴드 어댑터 피팅 방향(일부 모델의 경우) 장착 위치와 밴조 피팅 각도 사이의 라인 길이 P-클램프 방향 밴조 피팅 오리엔테이션 모든 브레이크 라인 경로가 적절한지 확인합니다. 여기에는 록에서 록까지 핸들바를 돌려보고, 모든 브레이크 라인이 꼬이거나 굽었는지, 주변 부품에 닿는지, 부품 사이에 끼었는지 등을 확인해야 합니다. 위 사항 중 하나라도 발생하면 브레이크 라인의 경로를 점검하여 필요 시 조정해야 합니다.
3.	정비 매뉴얼 및 위의 모든 단계가 완료되면, 천천히 모터사이클을 시승합니다. 브레이크가 의도한 대로 작동하지 않는다면 정비 매뉴얼의 블리딩 절차를 반복합니다.
