SETT FOR MODULÆRE BREMSERØR
J064512021-10-14
GENERELT
MERK
Øvre bremserør i seriene Diamondback™, Diamond-Black og Stock-Style er tilgjengelige i ulike lengder, diametre og vinkler på hovedsylinderen. Kortere eller lengre rør er nødvendig når bestemte modifikasjoner (som tilpassede styrer) monteres på sykkelen. Sjekk Deler og tilbehør-katalogen, eller snakk med en Harley-Davidson-forhandler.
Det er også mulig du trenger nye nedre bremserør for å fullføre monteringen av de modulære bremserørene. De nedre bremserørene er avhengig av modell.
ADVARSELSkift ut bremserørets pakninger. Gjenbruk av originalpakninger kan føre til bremsefeil og at du mister kontrollen over kjøretøyet, noe som kan utgjøre en fare for liv og helse. (00318a)
MERK
Unngå lekkasje. Påse at pakninger, banjobolt(er) og bremserør er rene og uskadet før montering. (00323a)
ADVARSELBruk kun DOT 4 hydraulisk bremsevæske i bremsehovedsylinderen. Bruk av annen væske kan føre til skade på bremsesystemet og påvirke bremsingen på negativ måte, og kan sette liv og helse på spill. (00597c)
ADVARSELKontakt med DOT 4-bremsevæske kan medføre alvorlige helseskader. Hvis du ikke bruker riktig beskyttelse for huden og øynene, kan det medføre dødsfall eller alvorlig personskade.
- Ved innånding: Hold deg rolig, gå/før ut i frisk luft, oppsøk legehjelp.
- Ved hudkontakt: Fjern forurenset tøy. Skyll huden umiddelbart med rikelige mengder vann i 15–20 minutter. Hvis irritasjon oppstår, oppsøk legehjelp.
- Ved kontakt med øynene: Vask berørte øyne i minst 15 minutter under rennende vann med øyelokkene åpne. Hvis irritasjon oppstår, oppsøk legehjelp.
- Ved svelging: Skyll munnen, og drikk deretter rikelige mengder med vann. Ikke fremkall brekninger. Kontakt giftinformasjonen. Øyeblikkelig legehjelp nødvendig.
- Se HMS-databladet (SDS) for mer informasjon, på sds.harley-davidson.com
MERK
DOT 4-bremsevæske vil skade lakkerte flater som den kommer i kontakt med. Vær alltid forsiktig og beskytt overflater mot søl når du utfører arbeid på bremsesystemet. Hvis du ikke tar hensyn til dette, kan det gi kosmetiske skader. (00239c)
ADVARSELFørerens sikkerhet er avhengig av korrekt montering av dette settet. Kjøretøy utstyrt med ABS-bremser krever at forhandleren står for monteringen. Korrekt montering av dette settet krever bruk av spesialverktøy som kun er tilgjengelig via en Harley-Davidson-forhandler. Et feilreparert bremsesystem kan påvirke bremseytelsen negativt, noe som kan utgjøre en fare for liv og helse. (00578b)
ADVARSELPump bremsene etter vedlikehold og før motorsykkelen settes i bevegelse, for å bygge opp trykk i bremsessystemet. Utilstrekkelig trykk kan påvirke bremseytelsen negativt, noe som kan utgjøre en fare for liv og helse. (00279a)
ADVARSELTest bremsene ved lav hastighet etter reparasjon av bremsesystemet. Hvis bremsene ikke fungerer som de skal, kan testing ved høy hastighet føre til tap av kontroll, med fare for liv og helse. (00289a)
ADVARSELFøreren og passasjerens sikkerhet avhenger av korrekt montering av dette settet. Bruk de passende prosedyrene i servicehåndboken. Hvis du ikke er i stand til å utføre prosedyren eller ikke har de nødvendige verktøyene, bør du få en Harley-Davidson-forhandler til å utføre monteringen. Feilaktig montering av dette settet kan utgjøre en fare for liv og helse. (00333b)
MERK
Dette instruksjonsbladet viser til informasjon i servicehåndboken. En servicehåndbok for denne motorsykkelmodellen/årsmodellen kreves for denne monteringen. Du kan få en fra en Harley-Davidson-forhandler.
Harley-Davidson anbefaler å bruke Harley-Davidson Platinum Label DOT 4-bremsevæske på grunn av dens overlegne fuktighets- og korrosjonshemmende egenskaper.
Settnummer for flettet øvre bremserør
Tabell 1. Sett for flettet øvre bremserør – 7/16 tommers banjobolt
Passer på: Se monteringsveiledningen for styret | |||
|---|---|---|---|
Diamondback Sett | Diamond-Black Sett | Lengde | Banjo Vinkel |
41800024A | - | 508 mm (20 in) | 0° |
41800025A | - | 533 mm (21 in) | 0° |
41800026A | - | 559 mm (22 in) | 0° |
41800027A | - | 584 mm (23 in) | 0° |
41800028A | - | 610 mm (24 in) | 0° |
41800029A | 41800341 | 635 mm (25 in) | 0° |
41800030A | - | 660 mm (26 in) | 0° |
41800031A | 41800104A | 711 mm (28 in) | 0° |
41800042A | 41800580 | 762 mm (30 in) | 0° |
41800043A | - | 813 mm (32 in) | 0° |
41800044A | - | 864 mm (34 in) | 0° |
41800051A | 41800106A | 483 mm (19 in) | 35° |
41800052A | - | 508 mm (20 in) | 35° |
41800053A | 41800108A | 533 mm (21 in) | 35° |
41800054A | 41800110A | 559 mm (22 in) | 35° |
41800055A | - | 584 mm (23 in) | 35° |
41800056A | - | 610 mm (24 in) | 35° |
41800057A | - | 635 mm (25 in) | 35° |
41800058A | - | 660 mm (26 in) | 35° |
41800059A | 41800112A | 711 mm (28 in) | 35° |
41800060A | 41800114A | 762 mm (30 in) | 35° |
41800061A | 41800116A | 813 mm (32 in) | 35° |
41800062A | 41800118A | 864 mm (34 in) | 35° |
41800080A | 41800120A | 508 mm (20 in) | 90° |
41800082A | - | 533 mm (21 in) | 90° |
41800084A | - | 559 mm (22 in) | 90° |
41800088A | - | 584 mm (23 in) | 90° |
41800090A | 41800122A | 610 mm (24 in) | 90° |
41800092A | - | 635 mm (25 in) | 90° |
41800094A | - | 660 mm (26 in) ) | 90° |
41800096A | - | 711 mm (28 in) | 90° |
41800098A | - | 762 mm (30 in) | 90° |
41800100A | - | 813 mm (32 in) | 90° |
41800102A | - | 864 mm (34 in) | 90° |
Tabell 2. Servicedeler: Sett for flettet øvre bremserør – 7/16 tommers banjobolt
Servicedeler | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, øvre (1) | Selges ikke separat |
Skive, forsegling (2) | 41733-88 |
Kabelstropp (3) | 10065 |
P-klemme, liten (2) | 10059A |
P-klemme, polstret (1) | 42364-07 |
Tabell 3. Sett for flettet bremserør i én del - 10 mm banjobolt
Passer på: Se monteringsveiledningen for styret | ||
|---|---|---|
Diamondback Sett | Diamond-Black Sett | Lengde |
- | 41800178 | 864 mm (34 in) |
46934-06 | - | 965 mm (38 in) |
46936-06 | - | 1.024 mm (40 in) |
46930-06 | 46779-09 | 1.054 mm (41,5 in) |
41800283 | 46720-09 | 1.168 mm (46 in) |
Tabell 4. Servicedeler: Sett for flettet bremserør i én del - 10 mm banjobolt
Servicedeler | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, øvre (1) | Selges ikke separat |
Skive, forsegling (2) | 41732-04 |
Kabelstropp (3) | 10065 |
P-klemme (3) | 10059A |
Tabell 5. Sett for flettet fremre bremserør i én del - 10 mm banjobolt
Passer på: Se monteringsveiledningen for styret | ||
|---|---|---|
Diamondback Sett | Diamond-Black Sett | Lengde |
41800670 | - | 740 mm (29 in) |
Tabell 6. Servicedeler: Sett for flettet fremre bremserør i én del - 10 mm banjobolt
Servicedeler | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, øvre (1) | Selges ikke separat |
Skive, forsegling (4) | 41756-08 |
Tabell 7. Sett for flettet fremre bremserør i én del - 10 mm banjobolt
Passer på: Se monteringsveiledningen for styret | ||
|---|---|---|
Diamondback Sett | Diamond-Black Sett | Lengde |
41800671 | - | 380 mm (15 in) |
Tabell 8. Servicedeler: Sett for flettet fremre bremserør i én del - 10 mm banjobolt
Servicedeler | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, øvre (1) | Selges ikke separat |
Skive, forsegling (4) | 41756-08 |
Tabell 9. Sett for flettet øvre bremserør - 10 mm banjobolt
Passer på: Se monteringsveiledningen for styret | |||
|---|---|---|---|
Diamondback Sett | Diamond-Black Sett | Lengde | Banjo Vinkel |
41800532 | 41800534 | 330 mm (13,0 in) | 0° |
41800234 | 41800248 | 381 mm (15,0 in) | 0° |
41800236 | 41800250 | 419 mm (16,5 in) | 0° |
41800464 | - | 470 mm (18,5 in) | 0° |
41800240 | 41800254 | 521 mm (20,5 in) | 0° |
41800424 | 41800440 | 572 mm (22,5 in) | 0° |
41800244 | 41800258 | 622 mm (24,5 in) | 0° |
41800246 | 41800260 | 673 mm (26,5 in) | 0° |
41800425 | 41800441 | 724 mm (28,5 in) | 0° |
41800453 | 41800456 | 775 mm (30,5 in) | 0° |
41800465 | 41800480 | 826 mm (32,5 in) | 0° |
41800466 | - | 876 mm (34,5 in) | 0° |
41800467 | 41800481 | 927 mm (36,5 in) | 0° |
41800818 | - | 381 mm (15,0 in) | 35° |
41800238 | 41800252 | 470 mm (18,5 in) | 35° |
41800452 | 41800455 | 521 mm (20,5 in) | 35° |
41800242 | 41800256 | 572 mm (22,5 in) | 35° |
41800420 | 41800436 | 622 mm (24,5 in) | 35° |
41800421 | 41800437 | 673 mm (26,5 in) | 35° |
41800422 | 41800438 | 724 mm (28,5 in) | 35° |
41800423 | 41800439 | 775 mm (30,5 in) | 35° |
41800468 | 41800551 | 826 mm (32,5 in) | 35° |
41800469 | 41800482 | 876 mm (34,5 in) | 35° |
41800470 | - | 927 mm (36,5 in) | 35° |
41800471 | 41800483 | 1.016 mm (40,0 in) | 35° |
41800472 | 41800484 | 1.117 mm (44,0 in) | 35° |
41800426 | 41800442 | 470 mm (18,5 in) | 90° |
41800427 | 41800443 | 521 mm (20,5 in) | 90° |
41800454 | 41800457 | 572 mm (22,5 in) | 90° |
41800473 | 41800553 | 622 mm (24,5 in) | 90° |
41800474 | - | 673 mm (26,5 in) | 90° |
41800475 | - | 724 mm (28,5 in) | 90° |
41800476 | - | 775 mm (30,5 in) | 90° |
41800477 | 41800485 | 826 mm (32,5 in) | 90° |
41800478 | - | 876 mm (34,5 in) | 90° |
41800479 | - | 927 mm (36,5 in) | 90° |
41800818 | - | 381 mm (15,0 in) | 35° |
Tabell 10. Servicedeler: Sett for flettet øvre bremserør - 10 mm banjobolt
Servicedeler | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, øvre (1) | Selges ikke separat |
Forseglingsskive, 10 mm (2) | 41756-08 |
P-klemme (1) | 10059A |
Kabelstropp (3) | 10065 |
Tabell 11. Sett for flettet øvre bremserør - 12 mm banjobolt
Passer på: Se monteringsveiledningen for styret | |||
|---|---|---|---|
Diamondback Sett | Diamond-Black Sett | Lengde | Banjo Vinkel |
41800726 | - | 876 mm (34,5 in) | 0° |
41800727 | - | 927 mm (36,5 in) | 0° |
41800725 | - | 673 mm (26,5 in) | 35° |
41800724 | - | 521 mm (20,5 in) | 90° |
41800806 | - | 826 mm (32,5 in) | 0° |
41800807 | - | 787 mm (31,0 in) | 0° |
41800826 | - | 724 mm (28,5 in) | 35° |
Tabell 12. Servicedeler: Sett for flettet øvre bremserør - 12 mm banjobolt
Servicedeler | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, øvre (1) | Selges ikke separat |
Skive, forsegling (4) | 10600007 |
Kabelstropp (3) | 10065 |
Skrue, tapping (1) | 4091 |
P-klemme (1) | 10059A |
Tabell 13. Sett for flettet fremre bremserør i én del - 10 mm banjobolt
Passer på: Se monteringsveiledningen for styret | ||
|---|---|---|
Diamondback Sett | Diamond-Black Sett | Lengde |
- | 46791-09 | 1.080 mm (42,5 in) |
46942-06 | 48962-09 | 1.120 mm (44 in) |
- | 48970-09 | 1.143 mm (45 in) |
Tabell 14. Servicedeler: Sett for flettet fremre bremserør i én del - 10 mm banjobolt
Servicedeler | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør (1) | Selges ikke separat |
Skive, forsegling (2) | 41733-88 |
Skive, forsegling (2) | 41731-01 |
Kabelstropp (3) | 10065 |
P-klemme (2) | 10059A |
Settnummer for standard øvre bremserør
Tabell 15. Sett for flettet standard fremre bremserør i én del - 10 mm banjobolt
Passer på: Se monteringsveiledningen for styret | |
|---|---|
Sett | Lengde |
41800326 | 1.049 mm (41 in) |
Tabell 16. Servicedeler: Sett for flettet standard fremre bremserør i én del - 10 mm banjobolt
Servicedeler | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør (1) | Selges ikke separat |
Skive, forsegling (4) | 12300033 |
P-klemme (1) | 10053 |
Tabell 17. Sett for flettet standard fremre bremserør i én del - 10 mm banjobolt
Passer på: Se monteringsveiledningen for styret | |
|---|---|
Sett | Fleksibel lengde |
41800610 | 331 mm (13 in) |
41800611 | 429 mm (17 in) |
Tabell 18. Servicedeler: Sett for flettet standard fremre bremserør i én del - 10 mm banjobolt
Servicedeler | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør (1) | Selges ikke separat |
Skive, forsegling (4) | 12300033 |
Tetning (2) | 12100087 |
Tabell 19. Sett for standard øvre bremserør - 10 mm banjobolt
Passer på: Se monteringsveiledningen for styret | ||
|---|---|---|
Sett | Lengde | Banjo Angle |
41800656 | 847 mm (33 in) | 10° |
41800657 | 746 mm (29 in) | 10° |
41800667 | 557 mm (22 in) | 10° |
41800676 | 581 mm (23 in) | 10° |
41800678 | 699 mm (28 in) | 10° |
41800709 | 876 mm (34 in) | 10° |
41800710 | 787 mm (31 in) | 10° |
41800711 | 622 mm (24 in) | 10° |
41800652 | 496 mm (20 in) | 56° |
41800677 | 560 mm (22 in) | 56° |
41800704 | 521 mm (21 in) | 56° |
41800705 | 597 mm (24 in) | 56° |
41800653 | 674 mm (26,5 in) | 56° |
41800654 | 499 mm (20 in) | 90° |
41800655 | 601 mm (24 in) | 90° |
41800706 | 622 mm (24 in) | 90° |
41800707 | 546 mm (21,5 in) | 90° |
41800708 | 660 mm (26 in) | 90° |
41800802 | 432 mm (17 in) | 10° |
41800803 | 483 mm (19 in) | 10° |
Tabell 20. Servicedeler: Sett for standard øvre bremserør - 10 mm banjobolt
Servicedeler | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, øvre (1) | Selges ikke separat |
Skive, forsegling (2) | 41756-08 |
Skrue, tapping (1) | 10200422 |
P-klemme (1) | 10053 |
Tabell 21. Sett for standard øvre bremserør - 12 mm banjobolt
Passer på: Se monteringsveiledningen for styret | ||
|---|---|---|
Sett | Lengde | Banjo Angle |
41800722 | 876 mm (34,5 in) | 10° |
41800723 | 787 mm (31 in) | 10° |
41800721 | 597 mm (23,5 in) | 56° |
41800720 | 499 mm (20 in) | 90° |
41800810 | 746 mm (29 in) | 10° |
Tabell 22. Servicedeler: Sett for standard øvre bremserør - 12 mm banjobolt
Servicedeler | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, øvre (1) | Selges ikke separat |
Skive, forsegling (2) | 10600007 |
Skrue, tapping (1) | 10200422 |
P-klemme (1) | 10053 |
Settnummer for nedre bremserør
Tabell 23. Sett for nedre bremserør - UTEN ABS
Utstyr | Diamondback-sett | Diamond-Black-sett | Standard | Lengde, vinkel for kaliperbanjobolt |
|---|---|---|---|---|
Se monteringsveiledningen for styret | 41800226 | 41800228 | - | 48 cm (19 in) lang, 10 mm x 65° |
41800412 | 41800413 | - | 53 cm (21 in) lang, 10 mm x 65° | |
41800590A | 41800592A | - | 43 cm (16,9 in) lang, 10 mm x 65° | |
42110-07 | 38116-10 | - | 54,6 cm (21 in) lang, ⅜ in x 78° | |
42110-07 | 38116-10 | - | 54,6 cm (21 in) lang, ⅜ in x 78° | |
42110-07 | 38116-10 | - | 54,6 cm (21 in) lang, ⅜ in x 78° | |
42366-07 | 48924-10 | - | 57,9 cm (23 in) lang, ⅜ in x 78° | |
42108-07 | 48926-10 | - | 61 cm (24 in) lang, ⅜ in x 78° | |
42112-08A | 48928-10 | - | 61 cm (24 in) lang, ⅜ in x 78° | |
42371-07 | 48920-10 | - | 51,6 cm (20 in) lang, ⅜ in x 78° | |
41800374 | 41800375 | - | 51,6 cm (20 in) lang, 10 mm x 60° | |
45770-08 | - | - | 59,2 cm (23 in) lang, ⅜ in x 78° | |
42366-07 | 48924-10 | - | 57,9 cm (23 in) lang, ⅜ in x 78° | |
42110-07 | 38116-10 | - | 54,6 cm (21,5 in) lang, ⅜ in x 78° | |
41800634 | - | 41800636 | 49,3 cm (19 in) lang, 10 mm x 90° | |
45818-07 | 48938-10 | - | 40,6 cm (16 in) lang, ⅜ in x 78° | |
45820-07 | - | - | 40,6 cm (16 in) lang, ⅜ in x 78° | |
44907-08 | 48942-10 | - | 38,9 cm (15 in) lang, 10 mm x 90° | |
44905-08 | 41800280 | - | 38,9 cm (15 in) lang, 10 mm x 90° | |
41800336 | 41800338 | - | 54 cm (21 in) lang, 10 mm x 65° | |
41800336 | 41800338 | - | 54 cm (21 in) lang, 10 mm x 65° | |
83666-10 | - | - | 42,7 cm (17 in) lang, 10 mm x 90° |
Tabell 24. Servicedeler: Sett for nedre bremserør - UTEN ABS
Servicedeler Sett 41800226, 41800228, 41800412, 41800413 | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, nedre (1) | Selges ikke separat |
Skive, forsegling (2) | 41756-08 |
P-klemme, polstret (1) | 42364-07 |
Tabell 25. Servicedeler: Sett for nedre bremserør - UTEN ABS
Servicedeler Sett 41800590A, 41800592A | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, nedre (1) | Selges ikke separat |
Skive, forsegling (2) | 41756-08 |
Tabell 26. Servicedeler: Sett for nedre bremserør - UTEN ABS
Servicedeler Kits 42110-07, 38116-10, 42108-07, 48926-10, 42371-07, 48920-10, 41800374, 41800375, 45770-08, 42366-07, 48924-10, 41800634, 41800636 | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, nedre (1) | Selges ikke separat |
Skive, forsegling (2) | 41731-01 |
Kabelstropp (3) | 10065 |
Skrue (kun 45770-08) | 3594 |
Skive, flat (kun 45770-08) | 6703 |
Tabell 27. Servicedeler: Sett for nedre bremserør - UTEN ABS
Servicedeler Sett 42112-08A, 48928-10 | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, nedre (1) | Selges ikke separat |
Skive, forsegling (4) | 41731-01 |
Skrue (1) | 923 |
P-klemme (1) | 10059A |
Tabell 28. Servicedeler: Sett for nedre bremserør - UTEN ABS
Servicedeler Sett 45818-07, 48938-10, 45820-07 | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, nedre (1) | Selges ikke separat |
Skive, forsegling (4) | 41731-011 |
Kabelstropp (3) | 10065 |
Tabell 29. Servicedeler: Sett for nedre bremserør - UTEN ABS
Servicedeler Kits 44907-08, 48942-10, 44905-08, 41800280, 83666-10 | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, nedre (1) | Selges ikke separat |
Skive, forsegling (4) | 41751-06A |
Kabelstropp (3) | 10065 |
Tabell 30. Servicedeler: Sett for nedre bremserør - UTEN ABS
Servicedeler Sett 41800336, 41800338 | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, nedre (1) | Selges ikke separat |
Skive, forsegling (4) | 41751-06A |
P-klemme, stor (1) | Selges ikke separat |
P-klemme, liten (1) | Selges ikke separat |
Kabelstropp (3) | 10006 |
Tabell 31. Sett for nedre bremserør - MED ABS
Utstyr | Diamondback-sett | Diamond-Black-sett | Lengde, vinkel for kaliperbanjobolt |
|---|---|---|---|
Se monteringsveiledningen for styret | 41800230A | 41800232A | 49 cm (19 in) lang, 10 mm x 65° |
41800416A | 41800417A | 54 cm (21 in) lang, 10 mm x 65° | |
41800585 | 41800587 | 43 cm (17 in) lang, 10 mm x 65° | |
41800050 | - | 49,5 cm (19,5 in) lang, ⅜ in x 78° | |
41800032A | 41800076A | 55,4 cm (22 in) lang, ⅜ in x 78° | |
41800048 | 41800078 | 48,3 cm (19 in) lang, ⅜ in x 78° | |
41800032A | 41800076A | 55,4 cm (22 in) lang, ⅜ in x 78° | |
41800048 | 41800078 | 48,3 cm (19 in) lang, ⅜ in x 78° | |
38132-11A | 38135-11A | 47,8 cm (19 in) lang, 10 mm x 65° | |
41800370 | 41800369 | 47 cm (18,5 in) lang, 10 mm x 60° | |
41800370 | 41800369 | 47 cm (18,5 in) lang, 10 mm x 60° | |
38186-11A | - | 51,6 cm (20 in) lang, 10 mm x 65° | |
41800308A | 41800022B | 53,8 cm (21 in) lang, 10 mm x 65° | |
41800370 | 41800369 | 47 cm (18,5 in) lang, 10 mm x 60° | |
38186-11A | - | 51,6 cm (20 in) lang, 10 mm x 65° | |
41800308A | 41800022B | 53,8 cm (21 in) lang, 10 mm x 65° | |
41800632 | - | 42,1 cm (17 in) lang, 10 mm x 90° | |
41800632A | - | 44,7 cm (17,6 in) lang, 10 mm x 90° | |
41825-09 | 48946-10 | 38,1 cm (15 in) lang, 10 mm x 90° | |
46049-09 | - | 35,6 cm (14 in) lang, 10 mm x 90° | |
41800332 / midtre bremserør | 41800333 / midtre bremserør | 37,8 cm (15 in) lang, 10 mm x 90° | |
41600094 adapter (krom) | 2,5 cm (1 in) lang, 12 mm x 80° | ||
41800292 | - | 42,7 cm (17 in) lang, 10 mm x 60° | |
Tabell 32. Servicedeler: Sett for nedre bremserør - MED ABS
Servicedeler Sett 41800230A, 41800232A, 41800416A, 41800417A | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, nedre (1) | Selges ikke separat |
Skive, forsegling (2) | 41756-08 |
Kabelstropp (3) | 10065 |
Tabell 33. Servicedeler: Sett for nedre bremserør - MED ABS
Servicedeler Sett 41800585, 41800587 | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, nedre (1) | Selges ikke separat |
Skive, forsegling (4) | 41756-08 |
Tabell 34. Servicedeler: Sett for nedre bremserør - MED ABS
Servicedeler Sett 41800050, 41800032A, 41800076A | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, nedre (1) | Selges ikke separat |
Skive, forsegling (2) | 41731-01 |
Skrue (1) | 4240 |
Låsering (1) | 7118 |
Tabell 35. Servicedeler: Sett for nedre bremserør - MED ABS
Servicedeler Sett 41800048, 41800078 | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, nedre (1) | Selges ikke separat |
Skive, forsegling (2) | 41731-01 |
Skrue (1) | 4240 |
Låsering (1) | 7118 |
Tabell 36. Servicedeler: Sett for nedre bremserør - MED ABS
Servicedeler Kits 38132-11A, 38135-11A, 38186-11A, 41800308A, 41800022B | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, nedre (1) | Selges ikke separat |
Bremserør, middels (HCU til øvre bremserør) | Selges ikke separat |
Skive, forsegling (kun 41800022B, 41800308A) (2) | 41756-08 |
Skive, forsegling (alle andre sett)(4) | 41731-01 |
Skive, forsegling (2) | 41733-88 |
Kabelstropp (2) | 10006 |
Tabell 37. Servicedeler: Sett for nedre bremserør - MED ABS
Servicedeler Sett 41800370, 41800369 | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, nedre (1) | Selges ikke separat |
Skive, forsegling (2) | 41731-01 |
Skive, forsegling (2) | 41733-88 |
Skive, forsegling (2) | 41756-08 |
Kabelstropp (3) | 10006 |
Tabell 38. Servicedeler: Sett for nedre bremserør - MED ABS
Servicedeler Sett 41825-09, 48946-10, 46049-09, midtre bremserør 41800332, 41800333 | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, nedre (1) | Selges ikke separat |
Skive, forsegling (ant. varierer) | 41751-06A |
Kabelstropp (ant. varierer) | 10065 |
Tabell 39. Servicedeler: Sett for nedre bremserør - MED ABS
Servicedeler Sett 41600094 adapter (krom), 41800292 | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, sammenkoblet, fremre (1) | Selges ikke separat |
Bremserør, sammenkoblet, bakre (1) | Selges ikke separat |
Skive, forsegling (2) | 10600007 |
Skive, forsegling (10) | 41756-08 |
Støtteklips (2) | 12200077 |
Skrue (2) | 4813A |
Kabelstropp (8) | 10006 |
Tabell 40. Servicedeler: Sett for nedre bremserør - MED ABS
Servicedeler Sett 632, 41800632A | |
|---|---|
Beskrivelse (ant.) | Delenumre |
Bremserør, nedre (1) | Selges ikke separat |
Foring, manifold (1) | Selges ikke separat |
Skrue, skulder (1) | 5004 |
Skive, forsegling (2) | 41756-08 |
Settnummer for midtre bremserør
Tabell 41. Sett for standard øvre/midtre bremserør
Utstyr | Sett |
|---|---|
Se monteringsveiledningen for styret | 41800321 |
41800738 |
Tabell 42. Sett for standard nedre/midtre bremserør
Utstyr | Sett |
|---|---|
Se monteringsveiledningen for styret | 41800323A |
41800690 |
Settnummer for bremserøradapter
Tabell 43. Øvre bremserøradaptere
Passer på: Se monteringsveiledningen for styret | |
|---|---|
Bruk | Sett |
Flettet øvre bremserør til nedre bremserør | 41600245 |
Standard øvre bremserør til nedre bremserør | 41600260 |
Modeller
Hvis du trenger informasjon om montering for forskjellige modeller, kan du lese P&A-detaljhandelkatalogen eller Parts and Accessories-delen (Deler og tilbehør) på www.harley-davidson.com (kun engelsk).
Installasjonskrav
Du må bruke uforurenset, ny hydraulisk bremsevæske. Sjekk brukerhåndboken for å finne informasjon om korrekt bremsevæske.
MERK
Hvis bremsevæsken kommer i kontakt med lakkerte overflater, må du UMIDDELBART skylle området med rent vann. DOT 4-BREMSEVÆSKE (41800219)
Dekk til lakkerte deler for å beskytte finishen.
FJERNING AV FREMRE STANDARDBREMSERØR
Se i servicehåndboken for å få informasjon om riktig fjerningsprosedyre for sykkelen du modifiserer.
MONTERING AV FREMRE BREMSERØR
Se i servicehåndboken for å få informasjon om riktig monteringsprosedyre for sykkelen du modifiserer.
MERK
Det fremre bremserøroppsettet laget for styret som er montert, krever at du erstatter standardbremserørføringen med et tilpasset styre montert. I noen tilfeller vil modifisering av føringen være nødvendig, eller det kan hende du trenger et bremserør med en annen lengde. Kontakt en Harley-Davidson-forhandler hvis du trenger en annen lengde enn den du har.
I noen tilfeller kan det hende at det tilpassede bremserøret skiller seg fra standardoppsettet. Se under for å sikre at det ikke er behov for forskjellig montering.
Montering og føring av midtre bremserør for 2014 og senere Touring ABS og 2019 og senere FLHTCUTG/FLRT
MERK
2014 og senere Touring-modeller har standard midtre bremserør som går fra Blokkeringsfrie bremser (ABS) -modulen til kåpeområdet. Dette gjør at man kan bruke standardføringsfester og -metoder. De midtre bremserørene har ekstra lengde slik at rørene kan føres med så lite press som mulig på festepunktene mellom midtre bremserør og det flettede røret.

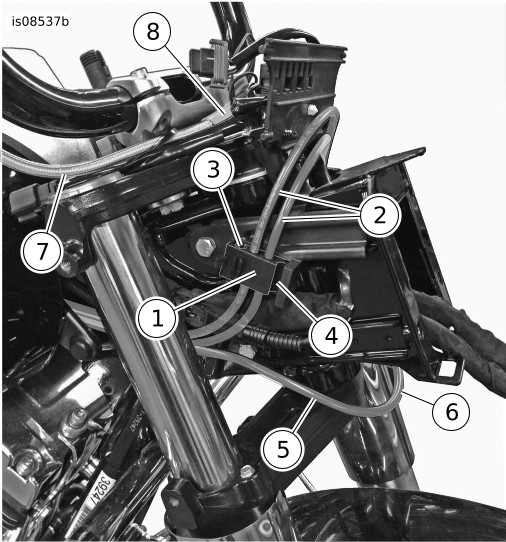

| 1. | Følg monteringsinstruksjonene i servicehåndboken frem til steget for plassering av det nye bremserøret på sykkelen. | |
| 2. | Hvis du monterer flettede nedre bremserør, må du få tak i nedre bremserør, midtre nedre høyre bremserør, midtre nedre venstre bremserør og fire forseglingsskiver. | |
| 3. | Se figur 1. Før hannkoblingen til midtre nedre bremserør (2) fra fremre del av sykkelen til stedene som er vist bak den nedre trippelklemmen. | |
| 4. | Før det fleksible midtre nedre bremserøret på følgende måte: Unngå å vri bremserørene. a. Før bremserøret bak ledningene (6). b. Før røret foran styrehodet, under radioen (8) c. Før røret ned på høyre side av rammeryggen til ABS -modulen. | |
| 5. | Med MIDTRE NEDRE bremserør parallelle og ikke vridd, monterer du forseglingsskivene på hver side av banjodelene. Monter banjoboltene du fjernet tidligere fra ABS -modulen. La festene være løse. | |
| 6. | Fest NEDRE bremserør til rotasjonsfestene og før det til de fremre kaliperne. Monter forseglingsskivene og banjoboltene du fjernet tidligere. La festene være løse. | |
| 7. | Hvis du monterer flettede øvre bremserør, må du skaffe ØVRE bremserør, MIDTRE ØVRE bremserør og to forseglingsskiver. | |
| 8. | Plasser ØVRE bremserør. a. FLHT, FLHX, FLHTCUTG: Se Figur 1. Plasser ØVRE bremserør (3) med banjodelen på hovedsylinderen og rotasjonsleddet tredd med enden fremover. Før rotasjonsleddet med enden fremover mot styrehodet og den hydrauliske clutchslangen (4). Koble sammen med MIDTRE ØVRE rør foran styrehodet, og før røret mot klokken bak ledningene, langs høyre side av ryggen på rammen til ABS -modulen. b. FLTR, FLRT: Se Figur 2 . Plasser ØVRE bremserør (7) med banjodelen på hovedsylinderen og rotasjonsleddet tredd med enden fremover. Roter røret med klokken, ned og rundt rammestaget under styreheverne og ned langs venstre side av kåpefestet. Fest til MIDTRE ØVRE bremserør som er ført under kåpen mot klokken, og ned langs høyre side av ryggen på rammen til ABS-modulen. | |
| 9. | Fortsett å følge servicehåndboken for å fullføre monteringen av bremserørene, og forsegl alle banjodelene både ved hovedsylinderen og ved ABS-modulen. | |
| 10. | Stram til alle rotasjonsdelene. Sørg for at bare rotasjonsmutteren roterer, og stram rotasjonsmutteren med fingrene til 45°, eller: Tiltrekningsmoment: 5,1–7,3 N·m (45–65 in-lbs) |
| 1 | Midtre øvre bremserør (ført mot klokken) |
| 2 | Midtre nedre bremserør (ført med klokken) |
| 3 | Øvre bremserør, flettet |
| 4 | Hydraulisk clutchslange |
| 5 | Rotasjonsmutter i øvre bremserørtilkobling (dekket med beskyttelseshylse) |
| 6 | Bremserør ført bak ledninger |
| 7 | Øvre bremserør festet på høyre side av gaffelen |
| 8 | Radio og radiomonteringsbrakett |
| 9 | Rotasjonsmutter for nedre bremserør (under nedre trippelklemme) |
Figur 1. Visning av ytre kåpe - bremserørføring: FLHT, FLHX

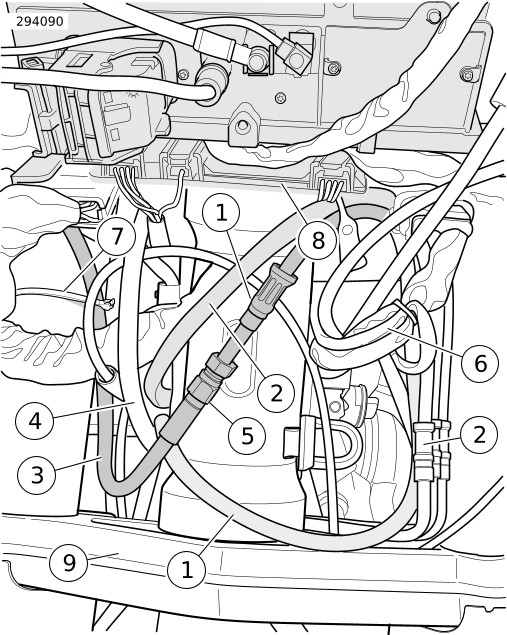

| 1 | Fremre bremseholderklips |
| 2 | Midtre nedre bremserør (2) |
| 3 | Ubrukt spor (for originalt øvre bremserør) |
| 4 | Spor for hydraulisk clutchslange |
| 5 | Midtre øvre bremserør |
| 6 | Sikre midtre øvre bremserør her (under rammen) |
| 7 | Flettet øvre bremserør |
| 8 | Kobling for flettet øvre til midtre øvre bremserør. Deksel med beskyttelseshylse, festes til hevere. |
Figur 2. Visning av ytre kåpe - bremserørføring: FLTR
2014 og senere TOURING UTEN ABS, NEDRE BREMSERØR
| 1. | Følg monteringsinstruksjonene i servicehåndboken frem til steget for plassering av det nye bremserøret på sykkelen. | |
| 2. | Noen Touring-modeller er som standard utstyrt med en splint på monteringsoverflaten for manifolden for nedre bremserør. Fjern splinten før du monterer det nye bremserørsettet. | |
| 3. | Fjern plastmonteringsbraketten til bremserøret på baksiden av nedre trippelklemme. Behold monteringsskruene til senere bruk. | |

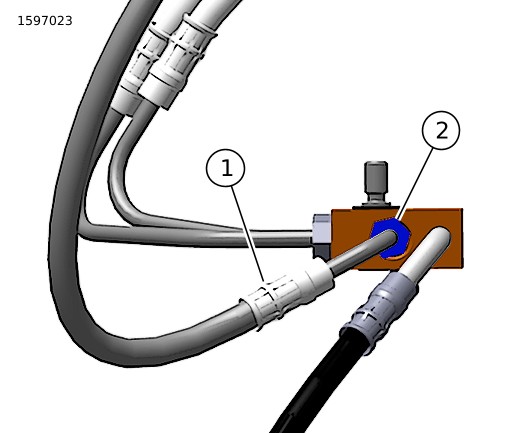

| 4. | MERK Manifolden for nedre bremserør er montert slik at de to rørene til kaliperne går til baksiden og ned. | |
| 5. | Plasser det NEDRE bremserøret (2) ved baksiden av den nedre trippelklemmen, og sentrer de nedre beina på bremserøret mellom gaflene som peker bakover og ned. | |
| 6. | MERK Bremserørene må ikke komme i kontakt med gaflene. Hvis et av bremserørene kommer i kontakt med gaffelen, løsner du P-klemmene, flytter dem og strammer dem på nytt. Tiltrekningsmoment: 13,6–20,3 N·m (10–15 ft-lbs) | |

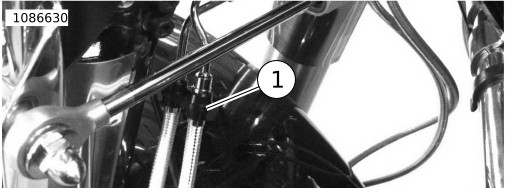

| 7. | Stram til rotasjonsdelen. Sørg for at bare rotasjonsmutteren roterer, og stram rotasjonsmutteren med fingrene til 45°, eller: Tiltrekningsmoment: 5,1–7,3 N·m (45–65 in-lbs) | |
| 8. | Fortsett å følge servicehåndboken for å fullføre monteringen av bremserørene til både hovedsylinderen og de fremre kaliperne. |

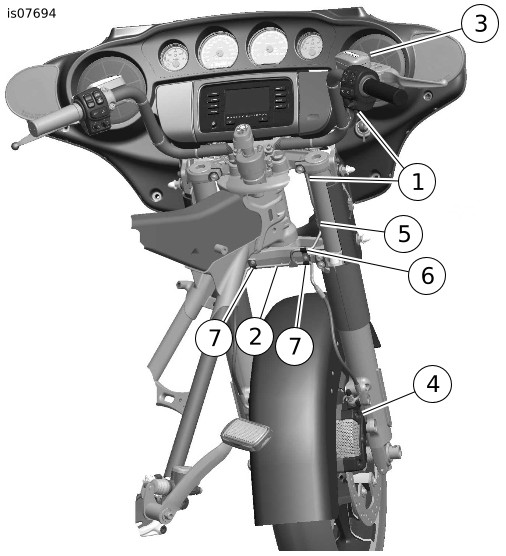

| 1 | Øvre bremserør (hovedsylinder til hunnkontakt på rotasjonsmutter) |
| 2 | Nedre bremserør (hannkontakt til kalipere) |
| 3 | Hovedsylinder |
| 4 | Kaliper |
| 5 | Rotasjonsmuttertilkobling for øvre og nedre bremserør |
| 6 | P-klemme, stor |
| 7 | P-klemme, liten (2) |
Figur 3. 2014 og senere fremre bremserør uten ABS
2014 og senere FLHTCUTG OG 2015 og senere FLRT, NEDRE SAMMENKOBLEDE RØR
| 1. | MERK Alle fremgangsmåter for å montere de nedre bremserørene er de samme som er beskrevet i servicehåndboken, med unntak av en ekstra plastklips. |
| 1 | Støtteklips for nedre bremserør (2) |
Figur 4. Støtteklips for nedre bremserør
2011-2017 SOFTAIL ABS, FØRING AV ØVRE BREMSERØR PÅ FL-MODELLER MED GAFFELDEKSEL
| 1. | MERK Alle fremgangsmåter for å montere de nedre bremserørene er de samme som er beskrevet i servicehåndboken, med unntak av bruken av nedre P-klemme på FL-modeller med gaffeldekslel. Tiltrekningsmoment: 2,3–3,4 N·m (20–30 in-lbs) |
ØVRE BREMSERØRADAPTER FOR 2018 og senere SOFTAIL
| 1. | MERK Alle fremgangsmåter for å montere de nedre bremserørene er de samme som er beskrevet i servicehåndboken, med unntak av bruken av en bremserøradapter mellom nedre bremserørmanifold ( ABS ) og nedre bremserør (ikke- ABS ). Bruken av riktig adapter gjør føringen lettere, og i noen ABS-tilfeller eliminerer dette behovet for å erstatte det nedre standardbremserøret. | |
| 2. | Før du fester det øvre bremserøret på sykkelen, fester du riktig adapter til den nedre enden av det øvre bremserøret. La koblingene være løse for å la det være plass til justering ved den endelige føringen av rørene. | |
| 3. | Når føringen av det øvre bremserøret er fullført, strammer du banjodelene og rørmutterleddene med momentet som er beskrevet i servicehåndboken. | |
| 4. | Figur 5
Stram til rotasjonsdelene.
Sørg for at bare rotasjonsmutteren roterer, og stram rotasjonsmutteren med fingrene til 45°, eller: Tiltrekningsmoment: 5,1–7,3 N·m (45–65 in-lbs) |
| 1 | Rotasjonsmutter |
| 2 | Stammemutter |
Figur 5. Bremserøradaptere
| 1 | Bremserør |
| 2 | Stammemutter |
Figur 6. Retning for bremserør
ENDELIG MONTERING OG TILBAKE TIL SERVICE (ALLE MODELLER)
| 1. | Sjekk servicehåndboken for å få oversikt over den endelige monteringsprosedyren for sykkelen som gjøres service på. Dette inkluderer: |
- Riktig feste av alle bremserør og påvirkede systemer med unntakene som er beskrevet her
- Momentverdier for alt som skal festes
- Riktig type bremsevæske
- Riktig metode for lufting av bremser
- Lekkasjekontroll
| 2. | MERK Når du fører nye bremserør, må du sørge for følgende:
Justeringer av bremserørføringen kan omfatte:
| |
| 3. | Når alle stegene i servicehåndboken er utført, kan du kjøre en rolig kjøretur med sykkelen. Hvis ikke bremsene fungerer som de skal, gjentar du lufteprosedyren som er beskrevet i servicehåndboken. |
