ZESTAWY MODUŁOWYCH PRZEWODÓW HAMULCOWYCH

J064512021-10-14

INFORMACJE OGÓLNE

UWAGA

Górne przewody hamulcowe Diamondback™, Diamond-Black i Stock-Style są dostępne z pompami głównymi z końcówką typu banjo o różnych kątach, średnicach i długościach przewodów hamulcowych. Krótsze lub dłuższe przewody są konieczne, gdy do pojazdu wprowadzono pewne modyfikacje (takie jak opcjonalne kierownice). Sprawdź katalog detaliczny części i akcesoriów (P&A) lub zapytaj dealera Harley-Davidson.

Aby uzupełnić zespół modułowych przewodów hamulcowych, konieczne może być także użycie zespołu dolnego przewodu hamulcowego. Rodzaj zespołu dolnego przewodu hamulcowego. zależy od modelu pojazdu.

OSTRZEŻENIE

Wymień uszczelki przewodu hamulcowego. Ponowne użycie uszczelek może sprawić, że hamulce przestaną działać, co może prowadzić do utraty kontroli nad pojazdem, a w konsekwencji być przyczyną śmierci albo poważnych obrażeń ciała. (00318a)

POWIADOMIENIE

Nie należy dopuścić do powstania wycieków. Przed montażem należy się upewnić, że uszczelki, śruby typu banjo i przewód hamulcowy są czyste i nieuszkodzone. (00323a)

OSTRZEŻENIE

W pompie głównej hamulca należy używać jedynie hydraulicznego płynu hamulcowego DOT 4. Użycie innego typu płynu może spowodować uszkodzenie układu hamulcowego i pogorszyć skuteczność hamowania, co grozi śmiercią lub poważnymi obrażeniami ciała. (00597c)

OSTRZEŻENIE

Kontakt z płynem hamulcowym DOT 4 może mieć poważne konsekwencje zdrowotne. Niestosowanie odpowiedniej ochrony skóry i oczu może prowadzić do śmierci lub poważnych obrażeń ciała.

W przypadku wchłonięcia przez drogi oddechowe: Zachować spokój, wyprowadzić osobę poszkodowaną na świeże powietrze i skontaktować się z lekarzem.
W przypadku kontaktu ze skórą: Zdjąć zanieczyszczoną odzież. Bezzwłocznie rozpocząć spłukiwanie skóry dużą ilością wody i kontynuować przez 15–20 minut. Jeśli wystąpi podrażnienie skóry, skontaktować się z lekarzem.
W przypadku przedostania się do oczu: Przemywać oczy przez ponad 15 minut pod bieżącą wodą, przytrzymując otwarte powieki. Jeśli wystąpi podrażnienie skóry, skontaktować się z lekarzem.
W przypadku połknięcia: Wypłukać usta i wypić dużą ilość wody. Nie wywoływać wymiotów. Skontaktuj się z ośrodkiem toksykologicznym. Wymagana jest natychmiastowa opieka lekarska.
Szczegółowe informacje można znaleźć w karcie charakterystyki substancji niebezpiecznej dostępnej pod adresem sds.harley-davidson.com

(00240e)

POWIADOMIENIE

Płyn hamulcowy DOT 4 zniszczy powierzchnie malowane lub płaty poszycia nadwozia, jeśli wejdzie w kontakt z nimi. Podczas pracy z hamulcami zachowaj ostrożność i zabezpieczaj powierzchnie przed wyciekami. Niezastosowanie się do tych zaleceń może spowodować kosmetyczne uszkodzenia pojazdu. (00239c)

OSTRZEŻENIE

Od prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego. W przypadku pojazdów wyposażonych w hamulce ABS instalacji musi dokonać dealer. Prawidłowe zainstalowanie tego zestawu wymaga użycia specjalnych narzędzi dostępnych tylko u dealerów Harley-Davidson. Niewłaściwe serwisowanie układu hamulcowego może negatywnie wpłynąć na sprawność hamulców, co może być przyczyną śmierci lub poważnych obrażeń. (00578b)

OSTRZEŻENIE

Po serwisowaniu hamulców, ale przed jazdą motocyklem należy napompować hamulce, aby podnieść ciśnienie w układzie hamulcowym. Zbyt niskie ciśnienie może mieć negatywny wpływ na sprawność hamulców i w konsekwencji być przyczyną śmierci lub poważnych obrażeń ciała. (00279a)

OSTRZEŻENIE

Po naprawie układu hamulcowego należy sprawdzić działanie hamulców podczas jazdy z małą prędkością. Jeśli hamulce nie działają prawidłowo, sprawdzanie podczas jazdy z dużą prędkością może spowodować utratę kontroli nad pojazdem, co może doprowadzić do śmierci lub poważnych obrażeń ciała. (00289a)

OSTRZEŻENIE

Od prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)

UWAGA

Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu tego zestawu jest wymagana instrukcja serwisowa przeznaczona dla określonego roku/modelu motocykla. Można ją również uzyskać u dealera firmy Harley-Davidson.

Firma Harley-Davidson zaleca stosowanie płynu Harley-Davidson Platinum Label DOT 4 Brake Fluid ze względu na znakomity poziom wilgotności i właściwości utrudniające powstawanie korozji.

Numery zestawu oplatanego, górnego przewodu hamulcowego

Tabela 1. Zestawy oplatanego, górnego przewodu hamulcowego - śruba typu banjo 7/16 cala

Pasuje do modeli: Zapoznaj się z Informacją o wyposażeniu kierownicy
Diamondback Zestaw	Diamond-Black Zestaw	Długość	Banjo Kąt
41800024A	-	508 mm (20 in)	0°
41800025A	-	533 mm (21 in)	0°

41800026A	-	559 mm (22 in)	0°

41800027A	-	584 mm (23 in)	0°

41800028A	-	610 mm (24 in)	0°

41800029A	41800341	635 mm (25 in)	0°

41800030A	-	660 mm (26 in)	0°

41800031A	41800104A	711 mm (28 in)	0°

41800042A	41800580	762 mm (30 in)	0°

41800043A	-	813 mm (32 in)	0°

41800044A	-	864 mm (34 in)	0°

41800051A	41800106A	483 mm (19 in)	35°

41800052A	-	508 mm (20 in)	35°

41800053A	41800108A	533 mm (21 in)	35°

41800054A	41800110A	559 mm (22 in)	35°

41800055A	-	584 mm (23 in)	35°

41800056A	-	610 mm (24 in)	35°

41800057A	-	635 mm (25 in)	35°

41800058A	-	660 mm (26 in)	35°

41800059A	41800112A	711 mm (28 in)	35°

41800060A	41800114A	762 mm (30 in)	35°

41800061A	41800116A	813 mm (32 in)	35°

41800062A	41800118A	864 mm (34 in)	35°
41800080A	41800120A	508 mm (20 in)	90°

41800082A	-	533 mm (21 in)	90°
41800084A	-	559 mm (22 in)	90°
41800088A	-	584 mm (23 in)	90°
41800090A	41800122A	610 mm (24 in)	90°
41800092A	-	635 mm (25 in)	90°

41800094A	-	660 mm (26 in) )	90°
41800096A	-	711 mm (28 in)	90°

41800098A	-	762 mm (30 in)	90°

41800100A	-	813 mm (32 in)	90°
41800102A	-	864 mm (34 in)	90°

Tabela 2. Elementy zestawu serwisowego: Zestawy oplatanego, górnego przewodu hamulcowego - śruba typu banjo 7/16 cala

Elementy zestawu serwisowego
Opis (liczba)	Numer części
Przewód hamulcowy, górny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (2)	41733-88
Opaska kablowa (3)	10065
Obejma typu P, mała (2)	10059A
Obejma typu P, amortyzowana (1)	42364-07

Tabela 3. Zestawy oplatanego, pojedynczego przewodu hamulcowego - śruba typu banjo 10mm

Pasuje do modeli: Zapoznaj się z Informacją o wyposażeniu kierownicy
Diamondback Zestaw	Diamond-Black Zestaw	Długość
-	41800178	864 mm (34 in)
46934-06	-	965 mm (38 in)
46936-06	-	1024 mm (40 in)
46930-06	46779-09	1054 mm (41,5 in)
41800283	46720-09	1168 mm (46 in)

Tabela 4. Elementy zestawu serwisowego: Zestawy oplatanego, pojedynczego przewodu hamulcowego - śruba typu banjo 10mm

Elementy zestawu serwisowego
Opis (liczba)	Numer części
Przewód hamulcowy, górny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (2)	41732-04
Opaska kablowa (3)	10065
Obejma typu P (3)	10059A

Tabela 5. Zestawy oplatanego, pojedynczego przewodu przedniego hamulca - śruba typu banjo 10mm

Pasuje do modeli: Zapoznaj się z Informacją o wyposażeniu kierownicy
Diamondback Zestaw	Diamond-Black Zestaw	Długość
41800670	-	740 mm (29 in)

Tabela 6. Elementy zestawu serwisowego: Zestawy oplatanego, pojedynczego przewodu przedniego hamulca - śruba typu banjo 10mm

Elementy zestawu serwisowego
Opis (liczba)	Numer części
Przewód hamulcowy, górny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (4)	41756-08

Tabela 7. Zestawy oplatanego, pojedynczego przewodu przedniego hamulca - śruba typu banjo 10mm

Pasuje do modeli: Zapoznaj się z Informacją o wyposażeniu kierownicy
Diamondback Zestaw	Diamond-Black Zestaw	Długość
41800671	-	380 mm (15 in)

Tabela 8. Elementy zestawu serwisowego: Zestawy oplatanego, pojedynczego przewodu przedniego hamulca - śruba typu banjo 10mm

Elementy zestawu serwisowego
Opis (liczba)	Numer części
Przewód hamulcowy, górny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (4)	41756-08

Tabela 9. Zestawy oplatanego, górnego przewodu hamulcowego - śruba typu banjo 10mm

Pasuje do modeli: Zapoznaj się z Informacją o wyposażeniu kierownicy
Diamondback Zestaw	Diamond-Black Zestaw	Długość	Banjo Kąt
41800532	41800534	330 mm (13,0 in)	0°
41800234	41800248	381 mm (15,0 in)	0°
41800236	41800250	419 mm (16,5 in)	0°
41800464	-	470 mm (18,5 in)	0°
41800240	41800254	521 mm (20,5 in)	0°
41800424	41800440	572 mm (22,5 in)	0°
41800244	41800258	622 mm (24,5 in)	0°
41800246	41800260	673 mm (26,5 in)	0°
41800425	41800441	724 mm (28,5 in)	0°
41800453	41800456	775 mm (30,5 in)	0°
41800465	41800480	826 mm (32,5 in)	0°
41800466	-	876 mm (34,5 in)	0°
41800467	41800481	927 mm (36,5 in)	0°
41800818	-	381 mm (15,0 in)	35°
41800238	41800252	470 mm (18,5 in)	35°
41800452	41800455	521 mm (20,5 in)	35°
41800242	41800256	572 mm (22,5 in)	35°
41800420	41800436	622 mm (24,5 in)	35°
41800421	41800437	673 mm (26,5 in)	35°
41800422	41800438	724 mm (28,5 in)	35°
41800423	41800439	775 mm (30,5 in)	35°
41800468	41800551	826 mm (32,5 in)	35°
41800469	41800482	876 mm (34,5 in)	35°
41800470	-	927 mm (36,5 in)	35°
41800471	41800483	1016 mm (40,0 in)	35°
41800472	41800484	1117 mm (44,0 in)	35°
41800426	41800442	470 mm (18,5 in)	90°
41800427	41800443	521 mm (20,5 in)	90°
41800454	41800457	572 mm (22,5 in)	90°
41800473	41800553	622 mm (24,5 in)	90°
41800474	-	673 mm (26,5 in)	90°
41800475	-	724 mm (28,5 in)	90°
41800476	-	775 mm (30,5 in)	90°
41800477	41800485	826 mm (32,5 in)	90°
41800478	-	876 mm (34,5 in)	90°
41800479	-	927 mm (36,5 in)	90°
41800818	-	381 mm (15,0 in)	35°

Tabela 10. Elementy zestawu serwisowego: Zestawy oplatanego, górnego przewodu hamulcowego - śruba typu banjo 10mm

Elementy zestawu serwisowego
Opis (liczba)	Numer części
Przewód hamulcowy, górny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka uszczelniająca,10mm (2)	41756-08
Obejma typu P (1)	10059A
Opaska kablowa (3)	10065

Tabela 11. Zestawy oplatanego, górnego przewodu hamulcowego - śruba typu banjo 12mm

Pasuje do modeli: Zapoznaj się z Informacją o wyposażeniu kierownicy
Diamondback Zestaw	Diamond-Black Zestaw	Długość	Banjo Kąt
41800726	-	876 mm (34,5 in)	0°
41800727	-	927 mm (36,5 in)	0°
41800725	-	673 mm (26,5 in)	35°
41800724	-	521 mm (20,5 in)	90°
41800806	-	826 mm (32,5 in)	0°
41800807	-	787 mm (31,0 in)	0°
41800826	-	724 mm (28,5 in)	35°

Tabela 12. Elementy zestawu serwisowego: Zestawy oplatanego, górnego przewodu hamulcowego - śruba typu banjo 12mm

Elementy zestawu serwisowego
Opis (liczba)	Numer części
Przewód hamulcowy, górny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (4)	10600007
Opaska kablowa (3)	10065
Śruba, gwintowana (1)	4091
Obejma typu P (1)	10059A

Tabela 13. Zestawy oplatanego, pojedynczego przewodu przedniego hamulca - śruba typu banjo 10mm

Pasuje do modeli: Zapoznaj się z Informacją o wyposażeniu kierownicy
Diamondback Zestaw	Diamond-Black Zestaw	Długość
-	46791-09	1080 mm (42,5 in)
46942-06	48962-09	1120 mm (44 in)
-	48970-09	1143 mm (45 in)

Tabela 14. Elementy zestawu serwisowego: Zestawy oplatanego, pojedynczego przewodu przedniego hamulca - śruba typu banjo 10mm

Elementy zestawu serwisowego
Opis (liczba)	Numer części
Przewód hamulcowy (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (2)	41733-88
Podkładka, uszczelniająca (2)	41731-01
Opaska kablowa (3)	10065
Obejma typu P (2)	10059A

Numery zestawu górnego, podstawowego przewodu hamulcowego

Tabela 15. Zestawy podstawowego, pojedynczego przewodu przedniego hamulca - śruba typu banjo 10mm

Pasuje do modeli: Zapoznaj się z Informacją o wyposażeniu kierownicy
Zestaw	Długość
41800326	1049 mm (41 in)

Tabela 16. Elementy zestawu serwisowego: Zestawy podstawowego, pojedynczego przewodu przedniego hamulca - śruba typu banjo 10mm

Elementy zestawu serwisowego
Opis (liczba)	Numer części
Przewód hamulcowy (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (4)	12300033
Obejma typu P (1)	10053

Tabela 17. Zestawy podstawowego, pojedynczego przewodu przedniego hamulca - śruba typu banjo 10mm

Pasuje do modeli: Zapoznaj się z Informacją o wyposażeniu kierownicy
Zestaw	Elastyczna długość
41800610	331 mm (13 in)
41800611	429 mm (17 in)

Tabela 18. Elementy zestawu serwisowego: Zestawy podstawowego, pojedynczego przewodu przedniego hamulca - śruba typu banjo 10mm

Elementy zestawu serwisowego
Opis (liczba)	Numer części
Przewód hamulcowy (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (4)	12300033
Pierścień uszczelniający (2)	12100087

Tabela 19. Zestawy podstawowego, górnego przewodu hamulcowego - śruba typu banjo 10mm

Pasuje do modeli: Zapoznaj się z Informacją o wyposażeniu kierownicy
Zestaw	Długość	Kąt banjo
41800656	847 mm (33 in)	10°
41800657	746 mm (29 in)	10°
41800667	557 mm (22 in)	10°
41800676	581 mm (23 in)	10°
41800678	699 mm (28 in)	10°
41800709	876 mm (34 in)	10°
41800710	787 mm (31 in)	10°
41800711	622 mm (24 in)	10°
41800652	496 mm (20 in)	56°
41800677	560 mm (22 in)	56°
41800704	521 mm (21 in)	56°
41800705	597 mm (24 in)	56°
41800653	674 mm (26,5 in)	56°
41800654	499 mm (20 in)	90°
41800655	601 mm (24 in)	90°
41800706	622 mm (24 in)	90°
41800707	546 mm (21,5 in)	90°
41800708	660 mm (26 in)	90°
41800802	432 mm (17 in)	10°
41800803	483 mm (19 in)	10°

Tabela 20. Elementy zestawu serwisowego: Zestawy podstawowego, górnego przewodu hamulcowego - śruba typu banjo 10mm

Elementy zestawu serwisowego
Opis (liczba)	Numer części
Przewód hamulcowy, górny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (2)	41756-08
Śruba, gwintowana (1)	10200422
Obejma typu P (1)	10053

Tabela 21. Zestawy oplatanego przewodu przedniego hamulca - śruba typu banjo 12mm

Pasuje do modeli: Zapoznaj się z Informacją o wyposażeniu kierownicy
Zestaw	Długość	Kąt banjo
41800722	876 mm (34,5 in)	10°
41800723	787 mm (31 in)	10°
41800721	597 mm (23,5 in)	56°
41800720	499 mm (20 in)	90°
41800810	746 mm (29 in)	10°

Tabela 22. Elementy zestawu serwisowego: Zestawy oplatanego przewodu przedniego hamulca - śruba typu banjo 12mm

Elementy zestawu serwisowego
Opis (liczba)	Numer części
Przewód hamulcowy, górny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (2)	10600007
Śruba, gwintowana (1)	10200422
Obejma typu P (1)	10053

Numery zestawu dolnych przewodów hamulcowych

Tabela 23. Zestawy dolnych przewodów hamulcowych - bez ABS

Ustawienie	Zestawy Diamondback	Zestawy Diamond-Black	Podstawowy	Długość, kąt zacisku typu banjo
Zapoznaj się z Informacją o wyposażeniu kierownicy	41800226	41800228	-	48 cm (19 in) długi, 10 mm x 65°
	41800412	41800413	-	53 cm (21 in) długi, 10 mm x 65°
	41800590A	41800592A	-	43 cm (16,9 in) długi, 10 mm x 65°
	42110-07	38116-10	-	54,6 cm (21 in) długi, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21 in) długi, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21 in) długi, ⅜ in x 78°
	42366-07	48924-10	-	57,9 cm (23 in) długi, ⅜ in x 78°
	42108-07	48926-10	-	61 cm (24 in) długi, ⅜ in x 78°
	42112-08A	48928-10	-	61 cm (24 in) długi, ⅜ in x 78°
	42371-07	48920-10	-	51,6 cm (20 in) długi, ⅜ in x 78°
	41800374	41800375	-	51,6 cm (20 in) długi, 10 mm x 60°
	45770-08	-	-	59,2 cm (23 in) długi, ⅜ in x 78°
	42366-07	48924-10	-	57,9 cm (23 in) długi, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21,5 in) długi, ⅜ in x 78°
	41800634	-	41800636	49,3 cm (19 in) długi, 10 mm x 90°
	45818-07	48938-10	-	40,6 cm (16 in) długi, ⅜ in x 78°
	45820-07	-	-	40,6 cm (16 in) długi, ⅜ in x 78°
	44907-08	48942-10	-	38,9 cm (15 in) długi, 10 mm x 90°
	44905-08	41800280	-	38,9 cm (15 in) długi, 10 mm x 90°
	41800336	41800338	-	54 cm (21 in) długi, 10 mm x 65°
	41800336	41800338	-	54 cm (21 in) długi, 10 mm x 65°
	83666-10	-	-	42,7 cm (17 in) długi, 10 mm x 90°

Tabela 24. Elementy zestawu serwisowego: Zestawy dolnych przewodów hamulcowych - bez ABS

Elementy zestawu serwisowego Zestawy 41800226, 41800228, 41800412, 41800413
Opis (liczba)	Numer części
Przewód hamulcowy, dolny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (2)	41756-08
Obejma typu P, amortyzowana (1)	42364-07

Tabela 25. Elementy zestawu serwisowego: Zestawy dolnych przewodów hamulcowych - bez ABS

Elementy zestawu serwisowego Zestawy 41800590A, 41800592A
Opis (liczba)	Numer części
Przewód hamulcowy, dolny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (2)	41756-08

Tabela 26. Elementy zestawu serwisowego: Zestawy dolnych przewodów hamulcowych - bez ABS

Elementy zestawu serwisowego Zestawy 42110-07, 38116-10, 42108-07, 48926-10, 42371-07, 48920-10, 41800374, 41800375, 45770-08, 42366-07, 48924-10, 41800634, 41800636
Opis (liczba)	Numer części
Przewód hamulcowy, dolny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (2)	41731-01
Opaska kablowa (3)	10065
Śruba (tylko 45770-08)	3594
Podkładka, płaska (tylko 45770-08)	6703

Tabela 27. Elementy zestawu serwisowego: Zestawy dolnych przewodów hamulcowych - bez ABS

Elementy zestawu serwisowego Zestawy 42112-08A, 48928-10
Opis (liczba)	Numer części
Przewód hamulcowy, dolny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (4)	41731-01
Śruba (1)	923
Obejma typu P (1)	10059A

Tabela 28. Elementy zestawu serwisowego: Zestawy dolnych przewodów hamulcowych - bez ABS

Elementy zestawu serwisowego Zestawy 45818-07, 48938-10, 45820-07
Opis (liczba)	Numer części
Przewód hamulcowy, dolny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (4)	41731-011
Opaska kablowa (3)	10065

Tabela 29. Elementy zestawu serwisowego: Zestawy dolnych przewodów hamulcowych - bez ABS

Elementy zestawu serwisowego Zestawy 44907-08, 48942-10, 44905-08, 41800280, 83666-10
Opis (liczba)	Numer części
Przewód hamulcowy, dolny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (4)	41751-06A
Opaska kablowa (3)	10065

Tabela 30. Elementy zestawu serwisowego: Zestawy dolnych przewodów hamulcowych - bez ABS

Elementy zestawu serwisowego Zestawy 41800336, 41800338
Opis (liczba)	Numer części
Przewód hamulcowy, dolny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (4)	41751-06A
Obejma typu P, duża (1)	Nie jest sprzedawany jako oddzielna część zamienna
Obejma typu P, mała (1)	Nie jest sprzedawany jako oddzielna część zamienna
Opaska kablowa (3)	10006

Tabela 31. Zestawy dolnych przewodów hamulcowych - z ABS

Ustawienie	Zestawy Diamondback	Zestawy Diamond-Black	Długość, kąt zacisku typu banjo
Zapoznaj się z Informacją o wyposażeniu kierownicy	41800230A	41800232A	49 cm (19 in) długi, 10 mm x 65°
	41800416A	41800417A	54 cm (21 in) długi, 10 mm x 65°
	41800585	41800587	43 cm (17 in) długi, 10 mm x 65°
	41800050	-	49,5 cm (19,5 in) długi, ⅜ in x 78°
	41800032A	41800076A	55,4 cm (22 in) długi, ⅜ in x 78°
	41800048	41800078	48,3 cm (19 in) długi, ⅜ in x 78°
	41800032A	41800076A	55,4 cm (22 in) długi, ⅜ in x 78°
	41800048	41800078	48,3 cm (19 in) długi, ⅜ in x 78°
	38132-11A	38135-11A	47,8 cm (19 in) długi, 10 mm x 65°
	41800370	41800369	47 cm (18,5 in) długi, 10 mm x 60°
	41800370	41800369	47 cm (18,5 in) długi, 10 mm x 60°
	38186-11A	-	51,6 cm (20 in) długi, 10 mm x 65°
	41800308A	41800022B	53,8 cm (21 in) długi, 10 mm x 65°
	41800370	41800369	47 cm (18,5 in) długi, 10 mm x 60°
	38186-11A	-	51,6 cm (20 in) długi, 10 mm x 65°
	41800308A	41800022B	53,8 cm (21 in) długi, 10 mm x 65°
	41800632	-	42,1 cm (17 in) długi, 10 mm x 90°
	41800632A	-	44,7 cm (17,6 in) długi, 10 mm x 90°
	41825-09	48946-10	38,1 cm (15 in) długi, 10 mm x 90°
	46049-09	-	35,6 cm (14 in) długi, 10 mm x 90°
	41800332 / Centralny przewód hamulcowy	41800333 / Centralny przewód hamulcowy	37,8 cm (15 in) długi, 10 mm x 90°
	Adapter 41600094 (chrom)		2,5 cm (1 in) długi, 12 mm x 80°
	41800292	-	42,7 cm (17 in) długi, 10 mm x 60°

Tabela 32. Elementy zestawu serwisowego: Zestawy dolnych przewodów hamulcowych - z ABS

Elementy zestawu serwisowego Kits 41800230A, 41800232A, 41800416A, 41800417A
Opis (liczba)	Numer części
Przewód hamulcowy, dolny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (2)	41756-08
Opaska kablowa (3)	10065

Tabela 33. Elementy zestawu serwisowego: Zestawy dolnych przewodów hamulcowych - z ABS

Elementy zestawu serwisowego Zestawy 41800585, 41800587
Opis (liczba)	Numer części
Przewód hamulcowy, dolny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (4)	41756-08

Tabela 34. Elementy zestawu serwisowego: Zestawy dolnych przewodów hamulcowych - z ABS

Elementy zestawu serwisowego Zestawy 41800050, 41800032A, 41800076A
Opis (liczba)	Numer części
Przewód hamulcowy, dolny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (2)	41731-01
Śruba (1)	4240
Podkładka zabezpieczająca (1)	7118

Tabela 35. Elementy zestawu serwisowego: Zestawy dolnych przewodów hamulcowych - z ABS

Elementy zestawu serwisowego Zestawy 41800048, 41800078
Opis (liczba)	Numer części
Przewód hamulcowy, dolny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (2)	41731-01
Śruba (1)	4240
Podkładka zabezpieczająca (1)	7118

Tabela 36. Elementy zestawu serwisowego: Zestawy dolnych przewodów hamulcowych - z ABS

Elementy zestawu serwisowego Zestawy 38132-11A, 38135-11A, 38186-11A, 41800308A, 41800022B
Opis (liczba)	Numer części
Przewód hamulcowy, dolny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Przewód hamulcowy, pośredni (HCU do górnego przewodu hamulcowego)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (tylko 41800022B, 41800308A) (2)	41756-08
Podkładka, uszczelniająca (wszystkie pozostałe zestawy)(4)	41731-01
Podkładka, uszczelniająca (2)	41733-88
Opaska kablowa (2)	10006

Tabela 37. Elementy zestawu serwisowego: Zestawy dolnych przewodów hamulcowych - z ABS

Elementy zestawu serwisowego Zestawy 41800370, 41800369
Opis (liczba)	Numer części
Przewód hamulcowy, dolny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (2)	41731-01
Podkładka, uszczelniająca (2)	41733-88
Podkładka, uszczelniająca (2)	41756-08
Opaska kablowa (3)	10006

Tabela 38. Elementy zestawu serwisowego: Zestawy dolnych przewodów hamulcowych - z ABS

Elementy zestawu serwisowego Zestawy 41825-09, 48946-10, 46049-09, centralny przewód hamulcowy 41800332, 41800333
Opis (liczba)	Numer części
Przewód hamulcowy, dolny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka uszczelniająca (liczba się różni)	41751-06A
Opaska kablowa (liczba się różni)	10065

Tabela 39. Elementy zestawu serwisowego: Zestawy dolnych przewodów hamulcowych - z ABS

Elementy zestawu serwisowego Zestawy 41600094 Adapter (chrom), 41800292
Opis (liczba)	Numer części
Przewód hamulcowy, połączony przedni zespół (1)	Nie jest sprzedawany jako oddzielna część zamienna
Przewód hamulcowy, połączony tylni zespół	Nie jest sprzedawany jako oddzielna część zamienna
Podkładka, uszczelniająca (2)	10600007
Podkładka, uszczelniająca (10)	41756-08
Zatrzask podpierający (2)	12200077
Wkręt (2)	4813A
Opaska zaciskowa (8)	10006

Tabela 40. Elementy zestawu serwisowego: Zestawy dolnych przewodów hamulcowych - z ABS

Elementy zestawu serwisowego Zestawy 41800632, 41800632A
Opis (liczba)	Numer części
Przewód hamulcowy, dolny (1)	Nie jest sprzedawany jako oddzielna część zamienna
Tuleja, kolektora (1)	Nie jest sprzedawany jako oddzielna część zamienna
Śruba, pasowana (1)	5004
Podkładka, uszczelniająca (2)	41756-08

Numery zestawu centralnego przewodu hamulcowego

Tabela 41. Zestawy podstawowego, górnego przewodu hamulcowego

Ustawienie	Zestaw
Zapoznaj się z Informacją o wyposażeniu kierownicy	41800321
Zapoznaj się z Informacją o wyposażeniu kierownicy	41800738

Tabela 42. Zestawy podstawowego dolnego przewodu hamulcowego

Ustawienie	Zestaw
Zapoznaj się z Informacją o wyposażeniu kierownicy	41800323A
Zapoznaj się z Informacją o wyposażeniu kierownicy	41800690

Numery zestawu adaptera przewodu hamulcowego

Tabela 43. Adaptery górnego przewodu hamulcowego

Pasuje do modeli: Zapoznaj się z Informacją o wyposażeniu kierownicy
Zastosuj	Zestaw
Oplatany, górny przewód hamulcowy w dolny przewód hamulcowy	41600245
Podstawowy, górny przewód hamulcowy w dolny przewód hamulcowy	41600260

Modele

Informacje na temat modelu wyposażenia można znaleźć w katalogu detalicznym części i akcesoriów lub na stronie www.harley-davidson.com w części dotyczącej części i akcesoriów (tylko w języku angielskim).

Wymagania dotyczące montażu

Potrzebny jest świeży, niezanieczyszczony płyn hamulcowy. Sprawdź w instrukcji użytkownika jaki jest odpowiedni płyn hamulcowy.

UWAGA

Jeżeli płyn hamulcowy zetknie się z malowaną powierzchnią, NATYCHMIAST spłucz ten obszar czystą wodą. DOT 4 BRAKE FLUID (41800219)

Osłoń powierzchnie lakierowane, aby nie uszkodzić lakieru.

WYMONTOWANIE PODSTAWOWEGO PRZEWODU PRZEDNIEGO HAMULCA

Prawidłowe procedury demontażu opisano w instrukcji serwisowej modyfikowanego pojazdu.

MONTAŻ PRZEWODU PRZEDNIEGO HAMULCA

Prawidłowe procedury montażu opisano w instrukcji serwisowej modyfikowanego pojazdu.

UWAGA

Ustawienie przewodu przedniego hamulca przeznaczonego do zamontowania kierownicy, zakłada poprowadzenie drugiego zestawu przewodów z zamontowaną dodatkową kierownicą. Należy pamiętać, że w niektórych przypadkach może być potrzebna zmiana prowadzenia okablowania lub wymagana inna długość przewodu hamulcowego. Jeśli wymagana jest inna długość, skontaktuj się z dealerem Harley-Davidson.

W niektórych przypadkach zespół dodatkowego przewodu hamulcowego różni się od zespołu podstawowego. Sprawdź poniżej, aby upewnić się, że nie ma żadnych widocznych różnic w montażu.

Montaż i prowadzenie środkowego przewodu w modelach Touring z rocznika 2014 i nowszych z ABS oraz w modelach FLHTCUTG / FLRT z rocznika 2019 i nowszych

UWAGA

Modele Touring z rocznika 2014 i nowsze mają podstawowy, środkowy przewód hamulcowy, który biegnie od Układ antypoślizgowy (ABS) modułu do obszaru owiewek. Pozwala to na wykorzystanie poprowadzonego okablowania. Środkowe przewody hamulcowe są dłuższe, dzięki czemu mogą być poprowadzone z najmniejszym możliwym obciążeniem punktów połączenia między środkowymi a oplatanymi przewodami.

1.	Postępuj zgodnie z zaleceniami montażu w instrukcji serwisowej aż do kroku, w którym w pojeździe umieszczany jest nowy przewód hamulcowy.
2.	W przypadku montażu oplatanych dolnych przewodów hamulcowych, należy przygotować dolne przewody hamulcowe, środkowy dolny, prawy przewód hamulcowy, środkowy dolny, lewy przewód hamulcowy i cztery podkładki uszczelniające.
3.	Zobacz rys. 1. Poprowadź męskie złączki obrotowe środkowych dolnych przewodów hamulcowych (2) od przedniej części pojazdu do miejsc pokazanych za dolnym, potrójnym zaciskiem.
4.	Poprowadź elastyczne środkowe dolne i środkowe przewody: Postaraj się, aby przewody hamulcowe nie skręcały się. a. Poprowadź przewód hamulcowy za wiązką przewodów (6). b. Poprowadź go przed główką ramy, pod radiem (8) c. Poprowadź w dół grzbietu ramy do ABS modułu.
5.	W przypadku środkowych dolnych równoległych i nieskręcanych przewodów hamulcowych, należy zainstalować podkładki uszczelniające po obu stronach łączników typu banjo. Zainstaluj śruby typu banjo usunięte wcześniej z ABS modułu. Pozostaw elementy mocujące luźne.
6.	Przymocuj DOLNE przewody hamulcowe do obrotowych złączek i poprowadź je do przednich zacisków. Zamontuj wcześniej wyjęte podkładki uszczelniające i śruby banjo. Pozostaw elementy mocujące luźne.
7.	W przypadku montażu skręconych, górnych przewodów hamulcowych, należy przygotować GÓRNY przewód hamulcowy, ŚRODKOWY GÓRNY przewód hamulcowy i dwie podkładki uszczelniające.
8.	Ustaw GÓRNY przewód hamulcowy. a. Modele FLHT, FLHX, FLHTCUTG: Zobacz Rysunek 1. Ustaw GÓRNY przewód hamulcowy (3) z łącznikiem banjo na pompie głównej i obrotowym, gwintowanym końcem ku przodowi. Poprowadzić obrotowy, gwintowany koniec przed główką ramy i przewodem sprzęgła hydraulicznego (4). Połącz z ŚRODKOWYM GÓRNYM przewodem przed główką ramy i kieruj się w kierunku przeciwnym do ruchu wskazówek zegara za wiązkami przewodów, wzdłuż prawej strony grzbietu ramy do ABS modułu. b. Modele FLTR, FLRT: Zobacz Rysunek 2 . Ustaw GÓRNY przewód hamulcowy (7) z łącznikiem banjo na pompie głównej i obrotowym, gwintowanym końcem ku przodowi. Poprowadź przewód zgodnie z ruchem wskazówek zegara, w dół i dookoła elementu ramy pod uchwytami kierownicy i kieruj się w dół po lewej stronie konstrukcji wspornika owiewki. Połącz z ŚRODKOWYM GÓRNYM przewodem, który jest poprowadzony pod owiewką w kierunku przeciwnym do ruchu wskazówek zegara, i w dół po prawej stronie grzbietu ramy do modułu ABS.
9.	Kontynuuj, postępując zgodnie z instrukcją obsługi, aby dokończyć procedurę instalacji przewodu hamulcowego, aby uszczelnić wszystkie łączniki banjo zarówno w pompie głównej, jak i module ABS.
10.	Dokręć wszystkie obrotowe złączki. Upewniając się, że obracana jest tylko nakrętka obrotowa, dokręć palcami nakrętkę obrotową o 45 ° lub: Moment obrotowy: 5,1–7,3 N·m (45–65 in-lbs)

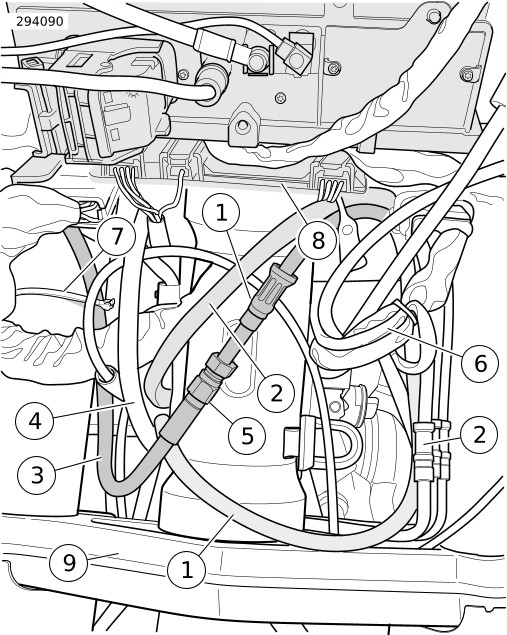

1	Środkowy górny przewód hamulcowy (poprowadzony w kierunku przeciwnym do ruchu wskazówek zegara)
2	Środkowy górny przewód hamulcowy (poprowadzony zgodnie z ruchem wskazówek zegara)
3	Górny przewód hamulcowy, oplatany
4	Przewód sprzęgła hydraulicznego
5	Połączenie nakrętki obrotowej górnego przewodu hamulcowego (osłona z tuleją ochronną)
6	Przewody hamulcowe poprowadzone za wiązką przewodów
7	Górne przewody hamulcowe przymocowane do prawej tulei widelca
8	Radio i wspornik montażowy radia
9	Nakrętka obrotowa dolnego przewodu hamulcowego (za dolnym potrójnym zaciskiem)

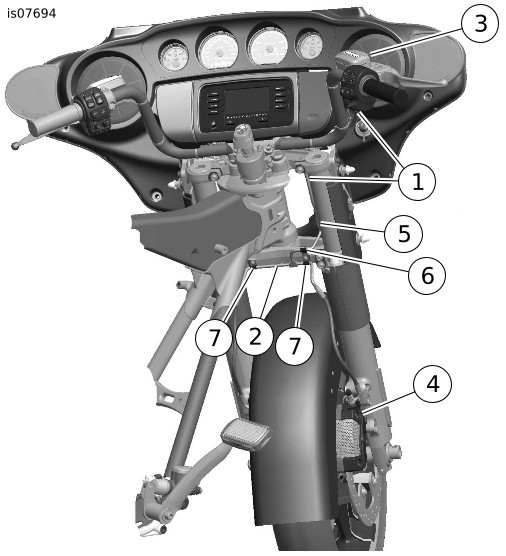

Rysunek 1. Patrząc od strony zewnętrznej owiewki - przebieg przewodu hamulcowego: FLHT, FLHX

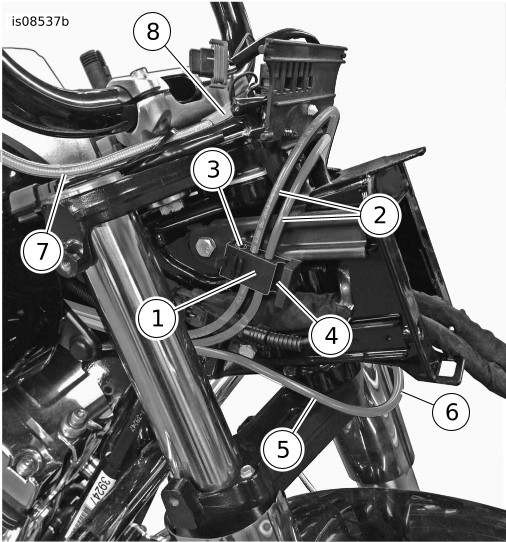

1	Zacisk mocujący przedni hamulec
2	Środkowy dolny przewód hamulcowy (2)
3	Nieużywane gniazdo (dla górnego przewodu hamulcowego OE)
4	Gniazdo na przewód sprzęgła hydraulicznego
5	Środkowy górny przewód hamulcowy
6	Tutaj zabezpiecz środkowy górny przewód hamulcowy (pod ramą)
7	Oplatany, górny przewód hamulcowy
8	Połączenie oplatanego, górnego i środkowego górnego przewodu hamulcowego. Przykryj ochronną tuleją, przymocuj do uchwytów.

Rysunek 2. Patrząc od strony zewnętrznej owiewki - przebieg przewodu hamulcowego: FLTR

DOLNY PRZEWÓD HAMULCOWY modelu TOURING z rocznika 2014 i nowsze z ABS

1.	Postępuj zgodnie z zaleceniami montażu w instrukcji serwisowej aż do kroku, w którym w pojeździe umieszczany jest nowy przewód hamulcowy.
2.	Niektóre modele z serii Touring są wyposażone w kołek ustalający na powierzchni mocowania kolektora dolnego przewodu hamulcowego. Wyjmij kołek przed zainstalowaniem nowego zestawu przewodów hamulcowych.
3.	Zdejmij plastikową kasetę mocującą przewód hamulcowy znajdujący się z tyłu dolnego potrójnego zacisku. Zachowaj śruby montażowe do późniejszego użycia.
4.	UWAGA Kolektor dolnego przewodu hamulcowego jest zamontowany tak, że dwa przewody do zacisków idą do tyłu i do dołu. Zobacz Rysunek 3 . Przygotuj nowe zespoły GÓRNYCH (1) i DOLNYCH (2) przewodów hamulcowych.
5.	Ustaw DOLNY przewód hamulcowy (2) z tyłu dolnego potrójnego zacisku i wyśrodkuj dolne odnogi przewodu hamulcowego między widelcami skierowanymi do tyłu i do dołu.
6.	UWAGA Przewody hamulcowe nie mogą dotykać widelców. Jeśli którykolwiek z przewodów hamulcowych dotyka widelców, poluzuj obejmę typu P, przesuń go i dokręć ponownie. Przygotuj duże (6) i małe (7) obejmy przewodów hamulcowych typu P i śruby montażowe usunięte wcześniej z plastikowej kasety przewodów hamulcowych. Przymocuj zestaw dolnego przewodu hamulcowego i zamocuj obejmy typu P do potrójnego zacisku. Prawa obejma typu P najdzie na siebie. Dokręć momentem. Moment obrotowy: 13,6–20,3 N·m (10–15 ft-lbs)
7.	Dokręć złączkę obrotową. Upewniając się, że obracana jest tylko nakrętka obrotowa, dokręć palcami nakrętkę obrotową o 45 ° lub: Moment obrotowy: 5,1–7,3 N·m (45–65 in-lbs)
8.	Kontynuuj, postępując zgodnie z instrukcją obsługi, aby dokończyć procedurę instalacji przewodu hamulcowego, zarówno dla pompy głównej, jak i przednich zacisków.

1	Zespół górnego przewodu hamulcowego (główna pompa do żeńskiego złącza nakrętki obrotowej)
2	Zespół dolnego przewodu hamulcowego (męski pasujący do zacisków)
3	Pompa główna
4	Zacisk
5	Połączenie nakrętki obrotowej górnego i dolnego przewodu hamulcowego
6	Obejma typu P, duża
7	Obejma typu P, mała (2)

Rysunek 3. Przewody przedniego hamulca modelu z rocznika 2014 i nowsze, bez ABS

POŁĄCZONE DOLNE PRZEWODY modeli FLHTCUTG z rocznika 2014 i nowszych oraz FLRT z rocznika 2015 i nowszych

UWAGA

Wszystkie procedury montażu dolnych przewodów hamulcowych są takie same, jak opisano w instrukcji serwisowej, z wyjątkiem dodatkowego plastikowego zatrzasku podpierającego.

Zobacz Rysunek 4 . Zamontuj zatrzask podpierający (1) między kołnierzami obejmy na górze elastycznego odcinka przewodów hamulcowych rozciągniętych przez oba zespoły obwodów, górny i dolny. Zatrzaśnij zatrzask podpierający na kołnierzach obejmy i wyśrodkuj na kołnierzach. Ponów po przeciwnej stronie.

1	Zatrzaski podpierające dolnego przewodu hamulca (2)

Rysunek 4. Zatrzaski podpierające dolnego przewodu hamulca

PROWADZENIE GÓRNYCH PRZEWODÓW HAMULCOWYCH W MODELACH SOFTAIL Z ROCZNIKÓW 2011-2017 Z ABS UNA MODELACH FL Z OSŁONAMI WIDELCA

UWAGA

Wszystkie procedury montażu dolnych przewodów hamulcowych są takie same, jak opisano w instrukcji serwisowej, z wyjątkiem użycia obejmy typu P na modelach FL z osłonami widelca.

Zdejmij górną śrubę z osłony widelca. Weź małą obejmę typu P (7) z zestawu górnego przewodu hamulcowego. Poprowadź górny przewód hamulcowy przez obejmę typu P i użyj śruby, aby zamocować ją w tym samym miejscu na osłonie widelca. NIE podłączaj przewodu hamulcowego do dolnego otworu na osłonie widelca. . Dopasuj pozycję przewodu hamulcowego, aby płynnie poprowadzić go od kolektora do obejmy typu P. W przypadku niektórych kierownic, konieczne może być obrócenie obejmy typu P. Dokręć momentem.

Moment obrotowy: 2,3–3,4 N·m (20–30 in-lbs)

ADAPTER GÓRNEGO PRZEWODU HAMULCOWEGO w modelach Softail z rocznika 2018 i późniejszych

1.	UWAGA Wszystkie procedury montażu górnych przewodów hamulcowych są takie same, jak opisano w instrukcji serwisowej, z wyjątkiem adaptera przewodu hamulcowego pomiędzy kolektorem dolnego przewodu hamulcowego ( ABS ) dolnym przewodem hamulcowym (bez ABS ). Użycie odpowiedniego adaptera pozwala na łatwe poprowadzenie przewodów, a w niektórych przypadkach pojazdów z ABS, eliminuje konieczność wymiany dolnego przewodu hamulcowego. Postępuj zgodnie z zaleceniami montażu w instrukcji serwisowej aż do kroku, w którym w pojeździe umieszczany jest nowy górny przewód hamulcowy.
2.	Przed podłączeniem do pojazdu górnego przewodu hamulcowego, przymocuj odpowiedni adapter do dolnego końca górnego przewodu hamulcowego. Pozostaw połączenie luźne, tak aby umożliwić dostosowanie przed ostatecznym poprowadzeniem okablowania.
3.	Po zakończeniu prowadzenia górnego przewodu hamulcowego, dokręć złączki typu banjo i połączenia nakrętki tulejowej z momentem obrotowym podanym w instrukcji serwisowej.
4.	Rysunek 5 Dokręć złączki obrotowe. Upewniając się, że obracana jest tylko nakrętka obrotowa, dokręć palcami nakrętkę obrotową o 45 ° lub: Moment obrotowy: 5,1–7,3 N·m (45–65 in-lbs)

1	Nakrętka obrotowa
2	Nakrętka tulejowa

Rysunek 5. Adaptery przewodu hamulcowego

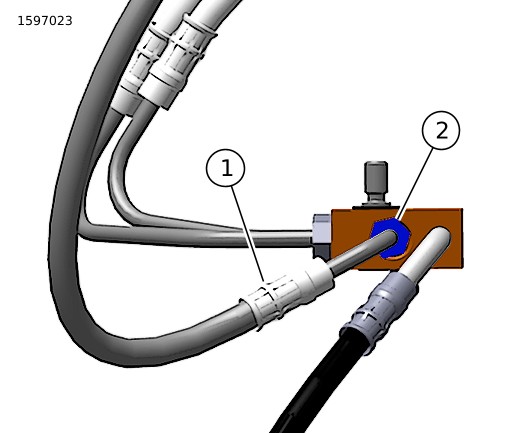

1	Przewód hamulcowy
2	Nakrętka tulejowa

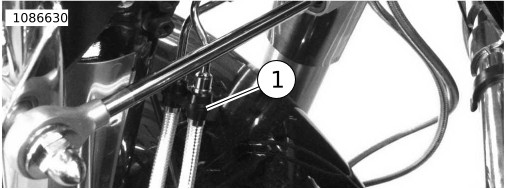

Rysunek 6. Położenie przewodu hamulca

OSTATECZNY MONTAŻ I PRZYGOTOWANIE DO EKSPLOATACJI (WSZYSTKIE MODELE)

Informacje na temat prawidłowej procedury ostatecznego montażu dla serwisowanego pojazdu znajdują się w instrukcji serwisowej. Obejmuje to:

Właściwe zabezpieczenie wszystkich przewodów hamulcowych i uszkodzonych systemów z wymienionymi wyjątkami
Wartości momentu obrotowego dla wszystkich elementów mocowania
Właściwy rodzaj płynu hamulcowego do użycia
Właściwe procedury odpowietrzania hamulców
Kontrole szczelności

2.	UWAGA Podczas prowadzenia dodatkowych przewodów hamulcowych, należy: Delikatne prowadzenie, bez ostrych zakrętów i załamań Swobodny, nieskrępowany ruch od jednej blokady kierownicy do drugiej Brak jakichkolwiek punktów zwężenia podczas ruchu kierownicą Brak jakichkolwiek potencjalnych przeszkód, takich jak wyłącznik zapłonu z zainstalowanym kluczem Podczas ruchu kierownicy unikać kontaktu z malowanymi powierzchniami (błotnik, zbiornik paliwa, różne elementy nadwozia) Lekki kontakt struktury z ramą, rurami dociskowymi lub potrójnym zaciskiem jest dopuszczalny, ale tylko przy pełnym zakresie ruchu kierownicy Korekty prowadzenia przewodu hamulcowego mogą obejmować: użycie zacisku P zamiast standardowego mocowania przewodu (w niektórych modelach) Ustawienie dolnego złącza adaptera kolektora (w niektórych modelach) Długości linii między miejscami montażu a kątami złącza banjo Ustawienie zacisku P Ustawienie złącza banjo Sprawdź, czy wszystkie przewody hamulcowe są prawidłowo poprowadzone. Sprawdzanie polega na obracaniu kierownicy od blokady do blokady i sprawdzaniu, czy żadne przewody hamulcowe nie zaczepiają się, nie załamują się, nie ocierają pobliskich części ani nie są ze sobą ściśnięte. Jeśli wystąpi którakolwiek z powyższych sytuacji, sprawdź przebieg przewodów hamulcowych i, w razie potrzeby, wyreguluj.
3.	Po wykonaniu wszystkich czynności opisanych powyżej oraz w instrukcji serwisowej, przeprowadź powolną jazdę próbną. Jeżeli hamulce nie działają tak jak powinny, powtórz procedurę odpowietrzania zgodnie z instrukcją serwisową.
