КОМПЛЕКТЫ МОДУЛЬНЫХ ТОРМОЗНЫХ МАГИСТРАЛЕЙ

J064512021-10-14

ОБЩИЕ СВЕДЕНИЯ

ПРИМЕЧАНИЕ

Верхние тормозные магистрали Diamondback™, Diamond-Black и Stock-Style доступны с разными вариантами углов и диаметров типа «банджо» главного цилиндра, а также длиной тормозных магистралей. Когда в транспортное средство вносятся некоторые изменения (например дополнительный руль), необходимо использовать более короткие или более длинные магистрали. См. розничный каталог запасных частей и аксессуаров или обратитесь к дилеру Harley-Davidson.

Для завершения сборки модульной тормозной магистрали может также потребоваться нижняя тормозная магистраль в сборе. Варианты нижних тормозных магистралей в сборе зависят от модели транспортного средства.

ПРЕДУПРЕЖДЕНИЕ

Заменяйте прокладки тормозной магистрали. Повторное использование оригинальных прокладок может стать причиной выхода тормозов из строя, привести к потере управления транспортным средством и серьезным травмам или гибели людей. (00318a)

УВЕДОМЛЕНИЕ

Не допускайте утечек. Перед установкой убедитесь в чистоте прокладок, пустотелых болтов, тормозной магистрали и в отсутствии повреждений этих компонентов. (00323a)

ПРЕДУПРЕЖДЕНИЕ

Для главного цилиндра тормозной системы следует использовать только тормозную жидкость DOT 4. Использование рабочей жидкости других типов может привести к повреждению тормозной системы, снижению эффективности торможения и повлечь за собой тяжелые травмы или гибель людей. (00597c)

ПРЕДУПРЕЖДЕНИЕ

Контакт с тормозной жидкостью DOT 4 Brake Fluid может привести к серьезным последствиям для здоровья. Отсутствие надлежащих средств индивидуальной защиты кожи и глаз может привести к серьезным травмам или гибели людей.

При вдыхании: сохраняйте спокойствие, выйдите на свежий воздух, обратитесь за медицинской помощью.
При попадании на кожу: снимите загрязненную одежду. Незамедлительно начните промывать кожу большим количеством воды в течение 15-20 минут. При развитии раздражения обратитесь за медицинской помощью.
При попадании в глаза: промывайте глаза под проточной водой в течение не менее 15 минут, при этом держите глаза открытыми. При развитии раздражения обратитесь за медицинской помощью.
При проглатывании: прополоскайте рот и выпейте большое количество воды. Не вызывайте рвоту. Контроль при работе с ядом контактного действия. Незамедлительно обратитесь за медицинской помощью.
Более подробную информацию см. в паспорте безопасности вещества на sds.harley-davidson.com

(00240e)

УВЕДОМЛЕНИЕ

Тормозная жидкость DOT 4 может повредить окрашенные поверхности и внешние панели при контакте с ними. Обязательно соблюдайте меры предосторожности и обеспечивайте защиту поверхностей от проливов при выполнении работ на тормозной системе. Пренебрежение данным указанием может привести к повреждению декоративных покрытий мотоцикла. (00239c)

ПРЕДУПРЕЖДЕНИЕ

От правильности установки данного комплекта зависит безопасность водителя. Для мотоциклов с системой ABS установка должна выполняться в сервисном центре дилера. Для правильной установки этого комплекта необходимы специальные инструменты, поставляемые исключительно дилером Harley-Davidson. Ненадлежащее сервисное обслуживание тормозов может снизить эффективность торможения и привести к серьезным травмам или гибели людей. (00578b)

ПРЕДУПРЕЖДЕНИЕ

После сервисного обслуживания тормозов и перед началом движения на мотоцикле прокачайте тормоза, чтобы повысить давление в тормозной системе. Недостаточное давление может снизить эффективность работы тормозной системы, что может повлечь за собой серьезные травмы или гибель людей. (00279a)

ПРЕДУПРЕЖДЕНИЕ

После ремонта тормозной системы испытайте тормоза на малой скорости. Если тормоза работают ненадлежащим образом, испытание тормозов на высокой скорости может привести к потере управления и серьезным травмам или гибели людей. (00289a)

ПРЕДУПРЕЖДЕНИЕ

От правильной установки этого комплекта зависит безопасность водителя и пассажира. Соблюдайте требования процедур, приведенные в руководстве по техническому обслуживанию. Если у вас нет возможности выполнить данную процедуру или нет в наличии нужных инструментов, обратитесь к дилеру Harley-Davidson для выполнения установки. Неправильная установка этого комплекта может привести к серьезным травмам или смертельному исходу. (00333b)

ПРИМЕЧАНИЕ

В настоящей инструкционной карте приводится информация из руководства по техническому обслуживанию. Для установки требуется руководство по техническому обслуживанию для модели данного года. Его можно приобрести у дилера Harley-Davidson.

Компания Harley-Davidson рекомендует использовать тормозную жидкость Harley-Davidson Platinum Label DOT 4 Brake Fluid, поскольку она обладает превосходными гидрофобными и антикоррозионными свойствами.

Номера комплектов верхних тормозных магистралей в оплетке по каталогу

Таблица 1. Комплекты верхних тормозных магистралей в оплетке — пустотелый болт 7/16 дюйма

Арматура: См. руководство по установке руля
Diamondback Комплект	Diamond-Black Комплект	Длина	«Банджо» Угол
41800024A	-	508 mm (20 in)	0°
41800025A	-	533 mm (21 in)	0°

41800026A	-	559 mm (22 in)	0°

41800027A	-	584 mm (23 in)	0°

41800028A	-	610 mm (24 in)	0°

41800029A	41800341	635 mm (25 in)	0°

41800030A	-	660 mm (26 in)	0°

41800031A	41800104A	711 mm (28 in)	0°

41800042A	41800580	762 mm (30 in)	0°

41800043A	-	813 mm (32 in)	0°

41800044A	-	864 mm (34 in)	0°

41800051A	41800106A	483 mm (19 in)	35°

41800052A	-	508 mm (20 in)	35°

41800053A	41800108A	533 mm (21 in)	35°

41800054A	41800110A	559 mm (22 in)	35°

41800055A	-	584 mm (23 in)	35°

41800056A	-	610 mm (24 in)	35°

41800057A	-	635 mm (25 in)	35°

41800058A	-	660 mm (26 in)	35°

41800059A	41800112A	711 mm (28 in)	35°

41800060A	41800114A	762 mm (30 in)	35°

41800061A	41800116A	813 mm (32 in)	35°

41800062A	41800118A	864 mm (34 in)	35°
41800080A	41800120A	508 mm (20 in)	90°

41800082A	-	533 mm (21 in)	90°
41800084A	-	559 mm (22 in)	90°
41800088A	-	584 mm (23 in)	90°
41800090A	41800122A	610 mm (24 in)	90°
41800092A	-	635 mm (25 in)	90°

41800094A	-	660 mm (26 in) )	90°
41800096A	-	711 mm (28 in)	90°

41800098A	-	762 mm (30 in)	90°

41800100A	-	813 mm (32 in)	90°
41800102A	-	864 mm (34 in)	90°

Таблица 2. Запасные части: Комплекты верхних тормозных магистралей в оплетке — пустотелый болт 7/16 дюйма

Запасные части:
Описание (кол-во)	Номер запасной части
Тормозная магистраль, верхняя (1)	Не продается отдельно
Шайба, уплотнительная (2)	41733-88
Стяжка кабеля (3)	10065
P-образный хомут, маленький (2)	10059A
P-образный хомут, амортизирующий (1)	42364-07

Таблица 3. Комплекты цельных тормозных магистралей в оплетке — пустотелый болт 10 мм

Арматура: См. руководство по установке руля
Diamondback Комплект	Diamond-Black Комплект	Длина
-	41800178	864 mm (34 in)
46934-06	-	965 mm (38 in)
46936-06	-	1.024 mm (40 in)
46930-06	46779-09	1.054 mm (41,5 in)
41800283	46720-09	1.168 mm (46 in)

Таблица 4. Запасные части: Комплекты цельных тормозных магистралей в оплетке — пустотелый болт 10 мм

Запасные части:
Описание (кол-во)	Номер запасной части
Тормозная магистраль, верхняя (1)	Не продается отдельно
Шайба, уплотнительная (2)	41732-04
Стяжка кабеля (3)	10065
P-образный хомут (3)	10059A

Таблица 5. Комплекты цельных передних тормозных магистралей в оплетке — пустотелый болт 10 мм

Арматура: См. руководство по установке руля
Diamondback Комплект	Diamond-Black Комплект	Длина
41800670	-	740 mm (29 in)

Таблица 6. Запасные части: Комплекты цельных передних тормозных магистралей в оплетке — пустотелый болт 10 мм

Запасные части:
Описание (кол-во)	Номер запасной части
Тормозная магистраль, верхняя (1)	Не продается отдельно
Шайба, уплотнительная (4)	41756-08

Таблица 7. Комплекты цельных передних тормозных магистралей в оплетке — пустотелый болт 10 мм

Арматура: См. руководство по установке руля
Diamondback Комплект	Diamond-Black Комплект	Длина
41800671	-	380 mm (15 in)

Таблица 8. Запасные части: Комплекты цельных передних тормозных магистралей в оплетке — пустотелый болт 10 мм

Запасные части:
Описание (кол-во)	Номер запасной части
Тормозная магистраль, верхняя (1)	Не продается отдельно
Шайба, уплотнительная (4)	41756-08

Таблица 9. Комплекты верхних тормозных магистралей в оплетке — пустотелый болт 10 мм

Арматура: См. руководство по установке руля
Diamondback Комплект	Diamond-Black Комплект	Длина	«Банджо» Угол
41800532	41800534	330 mm (13,0 in)	0°
41800234	41800248	381 mm (15,0 in)	0°
41800236	41800250	419 mm (16,5 in)	0°
41800464	-	470 mm (18,5 in)	0°
41800240	41800254	521 mm (20,5 in)	0°
41800424	41800440	572 mm (22,5 in)	0°
41800244	41800258	622 mm (24,5 in)	0°
41800246	41800260	673 mm (26,5 in)	0°
41800425	41800441	724 mm (28,5 in)	0°
41800453	41800456	775 mm (30,5 in)	0°
41800465	41800480	826 mm (32,5 in)	0°
41800466	-	876 mm (34,5 in)	0°
41800467	41800481	927 mm (36,5 in)	0°
41800818	-	381 mm (15,0 in)	35°
41800238	41800252	470 mm (18,5 in)	35°
41800452	41800455	521 mm (20,5 in)	35°
41800242	41800256	572 mm (22,5 in)	35°
41800420	41800436	622 mm (24,5 in)	35°
41800421	41800437	673 mm (26,5 in)	35°
41800422	41800438	724 mm (28,5 in)	35°
41800423	41800439	775 mm (30,5 in)	35°
41800468	41800551	826 mm (32,5 in)	35°
41800469	41800482	876 mm (34,5 in)	35°
41800470	-	927 mm (36,5 in)	35°
41800471	41800483	1.016 mm (40,0 in)	35°
41800472	41800484	1.117 mm (44,0 in)	35°
41800426	41800442	470 mm (18,5 in)	90°
41800427	41800443	521 mm (20,5 in)	90°
41800454	41800457	572 mm (22,5 in)	90°
41800473	41800553	622 mm (24,5 in)	90°
41800474	-	673 mm (26,5 in)	90°
41800475	-	724 mm (28,5 in)	90°
41800476	-	775 mm (30,5 in)	90°
41800477	41800485	826 mm (32,5 in)	90°
41800478	-	876 mm (34,5 in)	90°
41800479	-	927 mm (36,5 in)	90°
41800818	-	381 mm (15,0 in)	35°

Таблица 10. Запасные части: Комплекты верхних тормозных магистралей в оплетке — пустотелый болт 10 мм

Запасные части:
Описание (кол-во)	Номер запасной части
Тормозная магистраль, верхняя (1)	Не продается отдельно
Уплотнительная шайба, 10 мм (2)	41756-08
P-образный хомут (1)	10059A
Стяжка кабеля (3)	10065

Таблица 11. Комплекты верхних тормозных магистралей в оплетке — пустотелый болт 12 мм

Арматура: См. руководство по установке руля
Diamondback Комплект	Diamond-Black Комплект	Длина	«Банджо» Угол
41800726	-	876 mm (34,5 in)	0°
41800727	-	927 mm (36,5 in)	0°
41800725	-	673 mm (26,5 in)	35°
41800724	-	521 mm (20,5 in)	90°
41800806	-	826 mm (32,5 in)	0°
41800807	-	787 mm (31,0 in)	0°
41800826	-	724 mm (28,5 in)	35°

Таблица 12. Запасные части: Комплекты верхних тормозных магистралей в оплетке — пустотелый болт 12 мм

Запасные части:
Описание (кол-во)	Номер запасной части
Тормозная магистраль, верхняя (1)	Не продается отдельно
Шайба, уплотнительная (4)	10600007
Стяжка кабеля (3)	10065
Винт, самонарезающий (1)	4091
P-образный хомут (1)	10059A

Таблица 13. Комплекты цельных передних тормозных магистралей в оплетке — пустотелый болт 10 мм

Арматура: См. руководство по установке руля
Diamondback Комплект	Diamond-Black Комплект	Длина
-	46791-09	1.080 mm (42,5 in)
46942-06	48962-09	1.120 mm (44 in)
-	48970-09	1.143 mm (45 in)

Таблица 14. Запасные части: Комплекты цельных передних тормозных магистралей в оплетке — пустотелый болт 10 мм

Запасные части:
Описание (кол-во)	Номер запасной части
Тормозная магистраль (1)	Не продается отдельно
Шайба, уплотнительная (2)	41733-88
Шайба, уплотнительная (2)	41731-01
Стяжка кабеля (3)	10065
P-образный хомут (2)	10059A

Номера комплектов верхних тормозных магистралей Stock-Style по каталогу

Таблица 15. Комплекты цельных передних тормозных магистралей Stock-Style — пустотелый болт 10 мм

Арматура: См. руководство по установке руля
Комплект	Длина
41800326	1.049 mm (41 in)

Таблица 16. Запасные части: Комплекты цельных передних тормозных магистралей Stock-Style — пустотелый болт 10 мм

Запасные части:
Описание (кол-во)	Номер запасной части
Тормозная магистраль (1)	Не продается отдельно
Шайба, уплотнительная (4)	12300033
P-образный хомут (1)	10053

Таблица 17. Комплекты цельных передних тормозных магистралей Stock-Style — пустотелый болт 10 мм

Арматура: См. руководство по установке руля
Комплект	Универсальная длина
41800610	331 mm (13 in)
41800611	429 mm (17 in)

Таблица 18. Запасные части: Комплекты цельных передних тормозных магистралей Stock-Style — пустотелый болт 10 мм

Запасные части:
Описание (кол-во)	Номер запасной части
Тормозная магистраль (1)	Не продается отдельно
Шайба, уплотнительная (4)	12300033
Прокладка (2)	12100087

Таблица 19. Комплекты верхних тормозных магистралей Stock-Style — пустотелый болт 10 мм

Арматура: См. руководство по установке руля
Комплект	Длина	Угол типа «банджо»
41800656	847 mm (33 in)	10°
41800657	746 mm (29 in)	10°
41800667	557 mm (22 in)	10°
41800676	581 mm (23 in)	10°
41800678	699 mm (28 in)	10°
41800709	876 mm (34 in)	10°
41800710	787 mm (31 in)	10°
41800711	622 mm (24 in)	10°
41800652	496 mm (20 in)	56°
41800677	560 mm (22 in)	56°
41800704	521 mm (21 in)	56°
41800705	597 mm (24 in)	56°
41800653	674 mm (26,5 in)	56°
41800654	499 mm (20 in)	90°
41800655	601 mm (24 in)	90°
41800706	622 mm (24 in)	90°
41800707	546 mm (21,5 in)	90°
41800708	660 mm (26 in)	90°
41800802	432 mm (17 in)	10°
41800803	483 mm (19 in)	10°

Таблица 20. Запасные части: Комплекты верхних тормозных магистралей Stock-Style — пустотелый болт 10 мм

Запасные части:
Описание (кол-во)	Номер запасной части
Тормозная магистраль, верхняя (1)	Не продается отдельно
Шайба, уплотнительная (2)	41756-08
Винт, самонарезающий (1)	10200422
P-образный хомут (1)	10053

Таблица 21. Комплекты верхних тормозных магистралей Stock-Style — пустотелый болт 12 мм

Арматура: См. руководство по установке руля
Комплект	Длина	Угол типа «банджо»
41800722	876 mm (34,5 in)	10°
41800723	787 mm (31 in)	10°
41800721	597 mm (23,5 in)	56°
41800720	499 mm (20 in)	90°
41800810	746 mm (29 in)	10°

Таблица 22. Запасные части: Комплекты верхних тормозных магистралей Stock-Style — пустотелый болт 12 мм

Запасные части:
Описание (кол-во)	Номер запасной части
Тормозная магистраль, верхняя (1)	Не продается отдельно
Шайба, уплотнительная (2)	10600007
Винт, самонарезающий (1)	10200422
P-образный хомут (1)	10053

Номера комплектов нижних тормозных магистралей по каталогу

Таблица 23. Комплекты нижних тормозных магистралей — модели без ABS

Применимость	Комплекты Diamondback	Комплекты Diamond-Black	Stock Style	Длина, угол суппорта типа «банджо»
См. руководство по установке руля	41800226	41800228	-	48 cm (19 in) длиной, 10 mm x 65°
	41800412	41800413	-	53 cm (21 in) длиной, 10 mm x 65°
	41800590A	41800592A	-	43 cm (16,9 in) длиной, 10 mm x 65°
	42110-07	38116-10	-	54,6 cm (21 in) длиной, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21 in) длиной, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21 in) длиной, ⅜ in x 78°
	42366-07	48924-10	-	57,9 cm (23 in) длиной, ⅜ in x 78°
	42108-07	48926-10	-	61 cm (24 in) длиной, ⅜ in x 78°
	42112-08A	48928-10	-	61 cm (24 in) длиной, ⅜ in x 78°
	42371-07	48920-10	-	51,6 cm (20 in) длиной, ⅜ in x 78°
	41800374	41800375	-	51,6 cm (20 in) длиной, 10 mm x 60°
	45770-08	-	-	59,2 cm (23 in) длиной, ⅜ in x 78°
	42366-07	48924-10	-	57,9 cm (23 in) длиной, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21,5 in) длиной, ⅜ in x 78°
	41800634	-	41800636	49,3 cm (19 in) длиной, 10 mm x 90°
	45818-07	48938-10	-	40,6 cm (16 in) длиной, ⅜ in x 78°
	45820-07	-	-	40,6 cm (16 in) длиной, ⅜ in x 78°
	44907-08	48942-10	-	38,9 cm (15 in) длиной, 10 mm x 90°
	44905-08	41800280	-	38,9 cm (15 in) длиной, 10 mm x 90°
	41800336	41800338	-	54 cm (21 in) длиной, 10 mm x 65°
	41800336	41800338	-	54 cm (21 in) длиной, 10 mm x 65°
	83666-10	-	-	42,7 cm (17 in) длиной, 10 mm x 90°

Таблица 24. Запасные части: Комплекты нижних тормозных магистралей — модели без ABS

Запасные части: Комплекты 41800226, 41800228, 41800412, 41800413
Описание (кол-во)	Номер запасной части
Тормозная магистраль, нижняя (1)	Не продается отдельно
Шайба, уплотнительная (2)	41756-08
P-образный хомут, амортизирующий (1)	42364-07

Таблица 25. Запасные части: Комплекты нижних тормозных магистралей — модели без ABS

Запасные части: Комплекты 41800590A, 41800592A
Описание (кол-во)	Номер запасной части
Тормозная магистраль, нижняя (1)	Не продается отдельно
Шайба, уплотнительная (2)	41756-08

Таблица 26. Запасные части: Комплекты нижних тормозных магистралей — модели без ABS

Запасные части: Комплекты 42110-07, 38116-10, 42108-07, 48926-10, 42371-07, 48920-10, 41800374, 41800375, 45770-08, 42366-07, 48924-10, 41800634, 41800636
Описание (кол-во)	Номер запасной части
Тормозная магистраль, нижняя (1)	Не продается отдельно
Шайба, уплотнительная (2)	41731-01
Стяжка кабеля (3)	10065
Винт (только для 45770-08)	3594
Шайба, плоская (только для 45770-08)	6703

Таблица 27. Запасные части: Комплекты нижних тормозных магистралей — модели без ABS

Запасные части: Комплекты 42112-08A, 48928-10
Описание (кол-во)	Номер запасной части
Тормозная магистраль, нижняя (1)	Не продается отдельно
Шайба, уплотнительная (4)	41731-01
Винт (1)	923
P-образный хомут (1)	10059A

Таблица 28. Запасные части: Комплекты нижних тормозных магистралей — модели без ABS

Запасные части: Комплекты 45818-07, 48938-10, 45820-07
Описание (кол-во)	Номер запасной части
Тормозная магистраль, нижняя (1)	Не продается отдельно
Шайба, уплотнительная (4)	41731-011
Стяжка кабеля (3)	10065

Таблица 29. Запасные части: Комплекты нижних тормозных магистралей — модели без ABS

Запасные части: Комплекты 44907-08, 48942-10, 44905-08, 41800280, 83666-10
Описание (кол-во)	Номер запасной части
Тормозная магистраль, нижняя (1)	Не продается отдельно
Шайба, уплотнительная (4)	41751-06A
Стяжка кабеля (3)	10065

Таблица 30. Запасные части: Комплекты нижних тормозных магистралей — модели без ABS

Запасные части: Комплекты 41800336, 41800338
Описание (кол-во)	Номер запасной части
Тормозная магистраль, нижняя (1)	Не продается отдельно
Шайба, уплотнительная (4)	41751-06A
P-образный хомут, большой (1)	Не продается отдельно
P-образный хомут, маленький (1)	Не продается отдельно
Стяжка кабеля (3)	10006

Таблица 31. Комплекты нижних тормозных магистралей — модели с ABS

Применимость	Комплекты Diamondback	Комплекты Diamond-Black	Длина, угол суппорта типа «банджо»
См. руководство по установке руля	41800230A	41800232A	49 cm (19 in) длиной, 10 mm x 65°
	41800416A	41800417A	54 cm (21 in) длиной, 10 mm x 65°
	41800585	41800587	43 cm (17 in) длиной, 10 mm x 65°
	41800050	-	49,5 cm (19,5 in) длиной, ⅜ in x 78°
	41800032A	41800076A	55,4 cm (22 in) длиной, ⅜ in x 78°
	41800048	41800078	48,3 cm (19 in) длиной, ⅜ in x 78°
	41800032A	41800076A	55,4 cm (22 in) длиной, ⅜ in x 78°
	41800048	41800078	48,3 cm (19 in) длиной, ⅜ in x 78°
	38132-11A	38135-11A	47,8 cm (19 in) длиной, 10 mm x 65°
	41800370	41800369	47 cm (18,5 in) длиной, 10 mm x 60°
	41800370	41800369	47 cm (18,5 in) длиной, 10 mm x 60°
	38186-11A	-	51,6 cm (20 in) длиной, 10 mm x 65°
	41800308A	41800022B	53,8 cm (21 in) длиной, 10 mm x 65°
	41800370	41800369	47 cm (18,5 in) длиной, 10 mm x 60°
	38186-11A	-	51,6 cm (20 in) длиной, 10 mm x 65°
	41800308A	41800022B	53,8 cm (21 in) длиной, 10 mm x 65°
	41800632	-	42,1 cm (17 in) длиной, 10 mm x 90°
	41800632A	-	44,7 cm (17,6 in) длиной, 10 mm x 90°
	41825-09	48946-10	38,1 cm (15 in) длиной, 10 mm x 90°
	46049-09	-	35,6 cm (14 in) длиной, 10 mm x 90°
	41800332 / Средняя тормозная магистраль	41800333 / Средняя тормозная магистраль	37,8 cm (15 in) длиной, 10 mm x 90°
	Переходник 41600094 (хром)		2,5 cm (1 in) длиной, 12 mm x 80°
	41800292	-	42,7 cm (17 in) длиной, 10 mm x 60°

Таблица 32. Запасные части: Комплекты нижних тормозных магистралей — модели с ABS

Запасные части: Комплекты 41800230A, 41800232A, 41800416A, 41800417A
Описание (кол-во)	Номер запасной части
Тормозная магистраль, нижняя (1)	Не продается отдельно
Шайба, уплотнительная (2)	41756-08
Стяжка кабеля (3)	10065

Таблица 33. Запасные части: Комплекты нижних тормозных магистралей — модели с ABS

Запасные части: Комплекты 41800585, 41800587
Описание (кол-во)	Номер запасной части
Тормозная магистраль, нижняя (1)	Не продается отдельно
Шайба, уплотнительная (4)	41756-08

Таблица 34. Запасные части: Комплекты нижних тормозных магистралей — модели с ABS

Запасные части: Комплекты 41800050, 41800032A, 41800076A
Описание (кол-во)	Номер запасной части
Тормозная магистраль, нижняя (1)	Не продается отдельно
Шайба, уплотнительная (2)	41731-01
Винт (1)	4240
Стопорная шайба (1)	7118

Таблица 35. Запасные части: Комплекты нижних тормозных магистралей — модели с ABS

Запасные части: Комплекты 41800048, 41800078
Описание (кол-во)	Номер запасной части
Тормозная магистраль, нижняя (1)	Не продается отдельно
Шайба, уплотнительная (2)	41731-01
Винт (1)	4240
Стопорная шайба (1)	7118

Таблица 36. Запасные части: Комплекты нижних тормозных магистралей — модели с ABS

Запасные части: Комплекты 38132-11A, 38135-11A, 38186-11A, 41800308A, 41800022B
Описание (кол-во)	Номер запасной части
Тормозная магистраль, нижняя (1)	Не продается отдельно
Тормозная магистраль, промежуточная (от HCU к верхней тормозной магистрали)	Не продается отдельно
Шайба, уплотнительная (только для 41800022B, 41800308A) (2)	41756-08
Шайба, уплотнительная (все остальные комплекты) (4)	41731-01
Шайба, уплотнительная (2)	41733-88
Стяжка кабеля (2)	10006

Таблица 37. Запасные части: Комплекты нижних тормозных магистралей — модели с ABS

Запасные части: Комплекты 41800370, 41800369
Описание (кол-во)	Номер запасной части
Тормозная магистраль, нижняя (1)	Не продается отдельно
Шайба, уплотнительная (2)	41731-01
Шайба, уплотнительная (2)	41733-88
Шайба, уплотнительная (2)	41756-08
Стяжка кабеля (3)	10006

Таблица 38. Запасные части: Комплекты нижних тормозных магистралей — модели с ABS

Запасные части: Комплекты 41825-09, 48946-10, 46049-09, средняя тормозная магистраль 41800332, 41800333
Описание (кол-во)	Номер запасной части
Тормозная магистраль, нижняя (1)	Не продается отдельно
Шайба, уплотнительная (разное количество)	41751-06A
Стяжка кабеля (разное количество)	10065

Таблица 39. Запасные части: Комплекты нижних тормозных магистралей — модели с ABS

Запасные части: Комплекты 41600094 переходник (хром), 41800292
Описание (кол-во)	Номер запасной части
Тормозная магистраль, передняя Linked в сборе (1)	Не продается отдельно
Тормозная магистраль, задняя Linked в сборе	Не продается отдельно
Шайба, уплотнительная (2)	10600007
Шайба, уплотнительная (10)	41756-08
Опорный зажим (2)	12200077
Винт (2)	4813A
Кабельная стяжка (8)	10006

Таблица 40. Запасные части: Комплекты нижних тормозных магистралей — модели с ABS

Запасные части: Комплекты 41800632, 41800632A
Описание (кол-во)	Номер запасной части
Тормозная магистраль, нижняя (1)	Не продается отдельно
Втулка, коллектор (1)	Не продается отдельно
Винт, ступенчатый (1)	5004
Шайба, уплотнительная (2)	41756-08

Номера комплектов средних тормозных магистралей по каталогу

Таблица 41. Комплекты верхних средних тормозных магистралей Stock-Style

Применимость	Комплект
См. руководство по установке руля	41800321
См. руководство по установке руля	41800738

Таблица 42. Комплекты нижних средних тормозных магистралей Stock-Style

Применимость	Комплект
См. руководство по установке руля	41800323A
См. руководство по установке руля	41800690

Номера комплектов переходников для тормозных магистралей по каталогу

Таблица 43. Переходники для верхних тормозных магистралей

Арматура: См. руководство по установке руля
Назначение	Комплект
Верхняя тормозная магистраль в оплетке на нижнюю тормозную магистраль	41600245
Штатная верхняя тормозная магистраль на нижнюю тормозную магистраль	41600260

Модели

Информацию о применимости комплектов см. в каталоге запасных частей и аксессуаров или в разделе «Запасные части и аксессуары» на сайте www.harley-davidson.com (только на английском языке).

Требования к установке

Требуется свежая, незагрязненная гидравлическая тормозная жидкость. Сведения о тормозной жидкости см. в руководстве пользователя.

ПРИМЕЧАНИЕ

Если тормозная жидкость DOT 4 попала на окрашенные поверхности, НЕМЕДЛЕННО промойте их чистой водой. DOT 4 BRAKE FLUID (ТОРМОЗНАЯ ЖИДКОСТЬ DOT 4) (41800219)

Накройте окрашенные детали, чтобы защитить отделку.

СНЯТИЕ ШТАТНОЙ ПЕРЕДНЕЙ ТОРМОЗНОЙ МАГИСТРАЛИ

Правильную процедуру снятия см. в руководстве по техническому обслуживанию для конкретного транспортного средства.

УСТАНОВКА ПЕРЕДНЕЙ ТОРМОЗНОЙ МАГИСТРАЛИ

Правильную процедуру установки см. в руководстве по техническому обслуживанию для конкретного транспортного средства.

ПРИМЕЧАНИЕ

Настройка передней тормозной магистрали для устанавливаемого руля предполагает дублирование разводки штатной магистрали установкой вспомогательной на руле. В некоторых случаях может потребоваться изменить способ разводки или использовать тормозную магистраль другой длины. Если требуется магистраль другой длины, обратитесь в дилерский центр Harley-Davidson.

В определенных случаях процесс сборки вспомогательной тормозной магистрали может отличаться от процесса сборки штатной. Убедитесь, что в вашем случае различия в сборке отсутствуют (см. ниже).

Модели Touring 2014 и позже ABS с центральной магистралью и модели FLHTCUTG/FLRT 2019 и позже с центральной магистралью — установка и разводка

ПРИМЕЧАНИЕ

У моделей Touring 2014 г. и позже установлена штатная центральная тормозная магистраль от модуля Антиблокировочная тормозная система (ABS) к области обтекателя. Это позволяет использовать штатные кожухи для проводки и стандартные методы. Центральные тормозные магистрали имеют избыточную длину, поэтому их разводка производится с минимальной нагрузкой на точки соединения между центральной магистралью и магистралью в оплетке.

1.	Следуйте инструкциям по установке, которые приведены в руководстве по техническому обслуживанию, до этапа установки новой тормозной магистрали на транспортное средство.
2.	При установке нижних тормозных магистралей в оплетке вам понадобятся нижние тормозные магистрали, правая центральная нижняя и левая центральная нижняя тормозные магистрали, а также четыре уплотнительных шайбы.
3.	См. Рисунок 1. Проведите внутренние поворотные фитинги центральных нижних тормозных магистралей в указанные точки за нижней траверсой.
4.	Проведите гибкие центральные нижние тормозные магистрали: Избегайте скручивания тормозных магистралей. a. Проведите тормозную магистраль за жгутом проводов (6). b. Проведите по передней части рулевой колонки, под стереосистемой (8). c. Проведите вниз, по правой стороне несущей части, к модулю ABS .
5.	Убедившись, что ЦЕНТРАЛЬНЫЕ НИЖНИЕ тормозные магистрали параллельны и не перекручены, установите уплотнительные шайбы с обеих сторон креплений «банджо». Установите пустотелые болты, снятые ранее с модуля ABS . Оставьте крепления незатянутыми.
6.	Закрепите НИЖНИЙ тормозные магистрали на поворотные фитинги и проведите на передние суппорты. Установите уплотнительные шайбы и пустотелые болты, снятые ранее. Оставьте крепления незатянутыми.
7.	При установки верхних тормозных магистралей в оплетке вам понадобится ВЕРХНЯЯ тормозная магистраль, ЦЕНТРАЛЬНАЯ ВЕРХНЯЯ тормозная магистраль и две уплотнительных шайбы.
8.	Установите ВЕРХНЮЮ тормозную магистраль. a. Модели FLHT, FLHX, FLHTCUTG: См. Рисунок 1. Установите ВЕРХНЮЮ тормозную магистраль (3) с креплением «банджо» на главный цилиндр и резьбовой конец поворотного крепления, в переднем направлении. Проведите резьбовой конец поворотного крепления к передней части рулевой колонки и трубопровод гидропровода сцепления (4). Подсоедините к ЦЕНТРАЛЬНОЙ ВЕРХНЕЙ магистрали в передней части рулевой колонки и выполняйте разводку против часовой стрелке, за жгутами проводов, вдоль правой стороны несущей части к модулю ABS . b. Модели FLTR, FLRT: См. Рисунок 2 . Установите ВЕРХНЮЮ тормозную магистраль (7) с креплением «банджо» на главный цилиндр и резьбовой конец поворотного крепления, в переднем направлении. Проведите магистраль по часовой стрелке, вниз и вокруг элемента рамы, под райзером руля и в направлении левой части опорной конструкции обтекателя. Подсоединитесь к ЦЕНТРАЛЬНОЙ ВЕРХНЕЙ магистрали, проведенной под обтекателем, в направлении против часовой стрелки и вниз по правой стороне несущей части к модулю ABS.
9.	Завершите установку тормозных магистралей, следуя инструкциям руководства по техническому обслуживанию: уплотните все фитинги «банджо» на главном цилиндре и модуле ABS.
10.	Затяните все поворотные фитинги. Убедитесь, что поворачивается только накидная гайка, затяните накидную гайку от руки и затем еще на 45° или: Крутящий момент: 5,1–7,3 N·m (45–65 in-lbs)

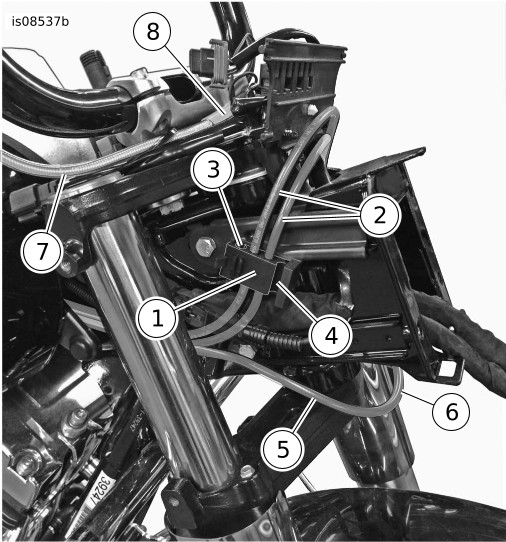

1	Центральная верхняя тормозная магистраль (разводка против часовой стрелки)
2	Центральные верхние тормозные магистрали (разводка по часовой стрелке)
3	Верхняя тормозная магистраль, в оплетке
4	Трубопровод гидропривода сцепления
5	Установка накидной гайки на верхнюю тормозную магистраль (крышка с защитной втулкой)
6	Тормозные магистрали проведены за жгутом проводов
7	Верхняя тормозная магистраль прикреплена к правой трубке вилки
8	Стереосистема и ее монтажный кронштейн
9	Накидная гайка нижней тормозной магистрали (за нижней траверсой)

Рисунок 1. Внешний обтекатель — разводка тормозной магистрали: модели FLHT, FLHX

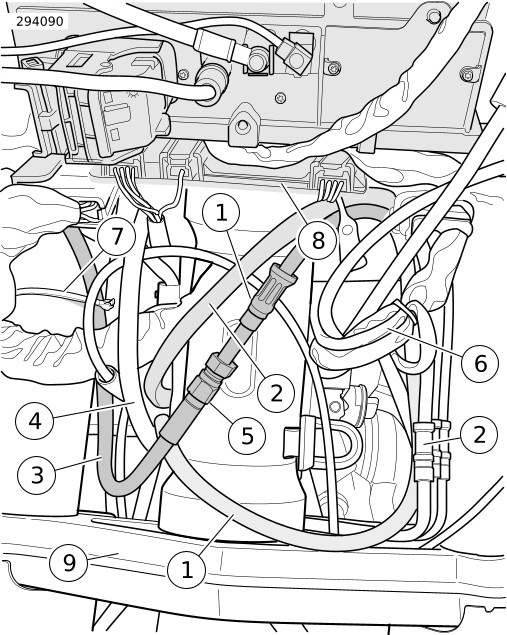

1	Передний тормозной удерживающий фиксатор
2	Центральная верхняя тормозная магистраль (2)
3	Неиспользуемый паз (для оригинальной верхней тормозной магистрали)
4	Паз для трубопровода гидропривода сцепления
5	Центральная верхняя тормозная магистраль
6	Закрепите центральную верхнюю тормозную магистраль здесь (под рамой)
7	Верхняя тормозная магистраль в оплетке
8	Подключение верхней тормозной магистрали в оплетке к центральной верхней тормозной магистрали. Крышка с защитной гильзой, закрепленная на райзеры.

Рисунок 2. Внешний обтекатель — разводка тормозной магистрали: модели FLTR

НИЖНЯЯ ТОРМОЗНАЯ МАГИСТРАЛЬ для мотоциклов TOURING 2014 ГОДА И ПОЗДНЕЕ

1.	Следуйте инструкциям по установке, которые приведены в руководстве по техническому обслуживанию, до этапа установки новой тормозной магистрали на транспортное средство.
2.	Некоторые штатные модели Touring оборудованы сцепляющим штифтом на монтажной поверхности для коллектора нижней тормозной магистрали. Удалите штифт перед установкой нового комплекта тормозной магистрали.
3.	Снимите пластиковый монтажный кожух тормозной магистрали, расположенный в задней части нижней траверсы. Сохраните монтажные винты для дальнейшего использования.

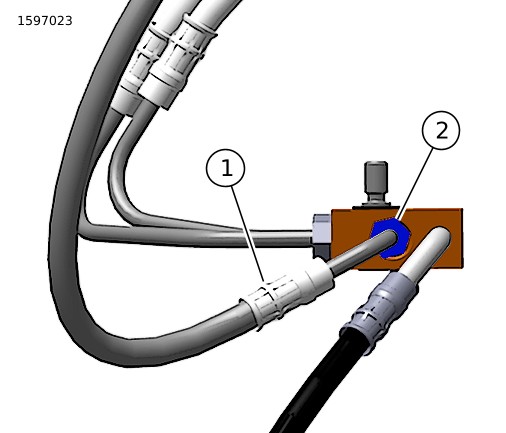

4.	ПРИМЕЧАНИЕ Коллектор нижней тормозной магистрали установлен так, чтобы две магистрали на суппортах уходили назад и вниз. См. Рисунок 3 . Вам понадобятся новые узлы ВЕРХНЕЙ (1) и НИЖНЕЙ (2) тормозных магистралей.
5.	Установите НИЖНЮЮ тормозную магистраль (2) с задней стороны нижней траверсы и центрируйте нижние стойки тормозной магистрали между вилками, ориентированными назад и вниз.
6.	ПРИМЕЧАНИЕ Тормозные магистрали не должны касаться вилок. Если одна из тормозных магистралей касается вилки, ослабьте P-образные хомуты, переустановите их и перезатяните. Вам понадобятся большие (6) и малые (7) P-образные хомуты тормозной магистрали и крепежные винты, снятые ранее с пластикового кожуха тормозной магистрали. Установите узел нижней тормозной магистрали и закрепите P-образные фиксаторы на траверсе. Правые P-образные хомуты будут перекрываться. Затяните. Крутящий момент: 13,6–20,3 N·m (10–15 ft-lbs)

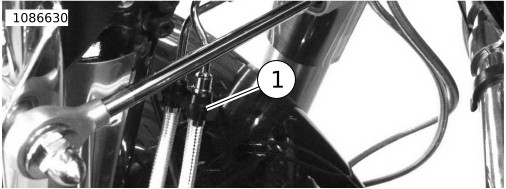

7.	Затяните поворотный фитинг. Убедитесь, что поворачивается только накидная гайка, затяните накидную гайку от руки и затем еще на 45° или: Крутящий момент: 5,1–7,3 N·m (45–65 in-lbs)
8.	Завершите установку тормозных магистралей на главном цилиндре и модуле ABS, следуя инструкциям руководства по техническому обслуживанию.

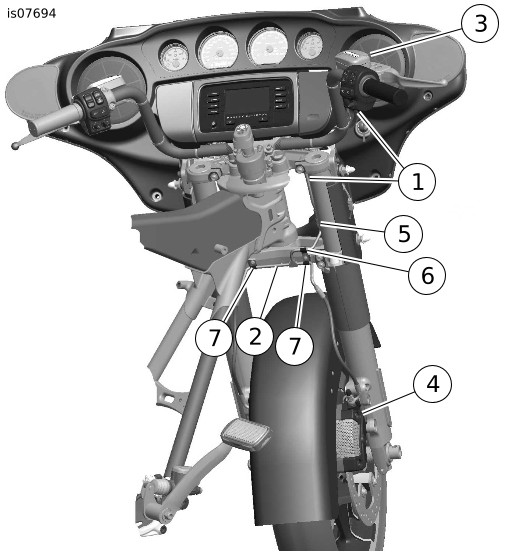

1	Узел верхней тормозной магистрали (фитинг от главного цилиндра на внешнюю накидную гайку)
2	Узел тормозной магистрали (от внутреннего фитинга на суппорты)
3	Главный цилиндр
4	Суппорт
5	Установка накидной гайки верхней и нижней тормозных магистралей
6	P-образный хомут, большой
7	P-образный хомут, маленький (2)

Рисунок 3. Передние тормозные магистрали без ABS на моделях 2014 года и позднее

Модели FLHTCUTG 2014 года и позднее и FLRT 2015 года и позднее — НИЖНИЕ МАГИСТРАЛИ LINKED

ПРИМЕЧАНИЕ

Все процедуры установки этих нижних тормозных магистралей идентичны описанным в руководстве по техническому обслуживанию, за исключением дополнительного пластикового опорного зажима.

См. Рисунок 4 . Установите опорный зажим (1) между обжимными кольцами в верхней части гибкого участка тормозных магистралей между узлами переднего и заднего контуров. Установите опорный зажим на обжимные кольца и центрируйте на кольцах. Повторите процедуры на другой стороне.

1	Опорный зажим нижней тормозной магистрали (2)

Рисунок 4. Опорные зажимы нижней тормозной магистрали

SOFTAIL С ABS 2011–2017, РАЗВОДКА ВЕРХНЕЙ ТОРМОЗНОЙ МАГИСТРАЛИ НА МОДЕЛЯХ FL С КОЖУХАМИ ВИЛКИ

ПРИМЕЧАНИЕ

Все процедуры установки этих нижних тормозных магистралей идентичны описанным в руководстве по техническому обслуживанию, за исключением использования нижнего P-образного хомута на моделях FL с кожухами вилки.

Снимите верхний винт с кожуха вилки. Возьмите маленький P-образный хомут (7) из комплекта верхней тормозной магистрали. Проведите верхнюю тормозную магистраль через P-образный хомут и с помощью винта закрепите его в том же месте на кожухе вилки. НЕ устанавливайте тормозную магистраль в нижнее отверстие кожуха вилки . Отрегулируйте положение тормозной магистрали для плавной разводки от коллектора на P-образный хомут. Для некоторых рулей может потребоваться вращение P-образного хомута. Затяните.

Крутящий момент: 2,3–3,4 N·m (20–30 in-lbs)

ПЕРЕХОДНИК ВЕРХНЕЙ ТОРМОЗНОЙ МАГИСТРАЛИ ДЛЯ SOFTAIL 2018 года и позднее

1.	ПРИМЕЧАНИЕ Все процедуры установки этих верхних тормозных магистралей идентичны описанным в руководстве по техническому обслуживанию, за исключением использования переходника тормозной магистрали между коллектором нижней тормозной магистрали ( ABS ) или нижней тормозной магистралью (без ABS ). Использование правильного переходника позволяет без труда произвести разводку, а также, в случаях некоторых ABS, устраняет потребность в замене штатной нижней тормозной магистрали. Следуйте инструкциям по установке, которые приведены в руководстве по техническому обслуживанию, до этапа установки новой верхней тормозной магистрали на транспортное средство.
2.	Перед установкой верхней тормозной магистрали на транспортное средство установите подходящий переходник на нижнюю часть верхней тормозной магистрали. Оставьте соединение ослабленным, чтобы сохранить возможность регулировки перед окончательной разводкой.
3.	Когда разводка верхней тормозной магистрали будет завершена, затяните фитинги «банджо» и соединения трубных гаек моментом, указанным в руководстве по техническому обслуживанию.
4.	Рисунок 5 Затяните поворотные фитинги. Убедитесь, что поворачивается только накидная гайка, затяните накидную гайку от руки и затем еще на 45° или: Крутящий момент: 5,1–7,3 N·m (45–65 in-lbs)

1	Стяжная гайка
2	Накидная гайка

Рисунок 5. Переходники для тормозных магистралей

1	Тормозная магистраль
2	Накидная гайка

Рисунок 6. Ориентация тормозной магистрали

ОКОНЧАТЕЛЬНАЯ СБОРКА И ВОЗВРАТ В ЭКСПЛУАТАЦИЮ (ВСЕ МОДЕЛИ)

Правильную процедуру окончательной сборки для обслуживаемого транспортного средства см. в руководстве по техническому обслуживанию. Сюда входит:

Корректная фиксация всех тормозных магистралей и сопутствующих систем, за некоторыми исключениями, указанными здесь
Значения моментов для всех креплений
Подходящий тип используемой тормозной жидкости
Корректные процедуры прокачки тормоза
Проверка на утечки

2.	ПРИМЕЧАНИЕ При трассировке вспомогательных тормозных магистралей соблюдайте следующие принципы: Аккуратная трассировка без резких изгибов или перегибов Свободное движение рулевой колонки от упора до упора Зазор до любых точек зажима на всем протяжении движения руля Зазор для любых потенциальных препятствий, таких как замок зажигания с установленным ключом Избегайте контакта с любыми окрашенными поверхностями на всем протяжении движения руля (крыло, топливный бак, различные элементы корпуса). Небольшой контакт элемента с рамой, нижними трубами рамы или траверсой может возникать только в крайних точках поворота руля. Регулировка трассировки тормозной магистрали может включать следующее: Использование P-образного зажима вместо заводского удерживающего зажима для проводов (на некоторых моделях) Ориентация крепления переходника нижнего коллектора (на некоторых моделях) Длина магистралей между местами монтажа и углами крепления «банджо» Ориентация Р-образного зажима Ориентация крепления «банджо» Проверьте правильность разводки всех тормозных магистралей. В проверку входит поворот руля от стопора до стопора и проверка всех тормозных магистралей на предмет заломов, перекручиваний, истираний об окружающие детали или защемления между ними. В случае обнаружения чего-либо из указанного выше проверьте разводку тормозных магистралей и при необходимости внесите изменения.
3.	Когда все этапы, указанные в руководстве по техническому обслуживанию, будут выполнены, произведите аккуратный тест-райд транспортного средства. Если тормоза не функционируют должным образом, повторите процедуру прокачки согласно руководству по техническому обслуживанию.
