MODULBASERADE BROMSLEDNINGSSATSER

J064512021-10-14

ALLMÄNT

ANMÄRKNING

Övre bromsledningar i Diamondback™-, Diamond-Black- och standardstil finns tillgängliga för huvudcylindrar med olika banjovinklar, banjodiametrar och bromsledningslängder. Kortare eller längre ledningar behövs när vissa ändringar (såsom alternativa styren) görs på fordonet. Se P&A-katalogen eller en Harley-Davidson-återförsäljare.

För att montera den modulära ledningsanordningen kan det även krävas en nedre bromsledningsanordning. Olika nedre bromsledningsanordningar passar till olika fordonsmodeller.

VARNING

Byt bromsslangarnas packningar. Om du återanvänder originalpackningar kan det orsaka fel på bromsarna och att du förlorar kontrollen över fordonet, vilket kan leda till dödsfall eller allvarliga personskador. (00318a)

OBS!

Undvik läckage. Säkerställ att packningar, banjobult(ar) och bromsledningen är rena och utan skador före monteringen. (00323a)

VARNING

Använd endast DOT 4 hydraulisk bromsvätska i bromsens huvudcylinder. Om andra typer av vätska används kan det skada bromssystemet och påverka bromsarna negativ, vilket kan leda till dödsfall eller allvarliga personskador. (00597c)

VARNING

Kontakt med DOT 4 Brake Fluid kan leda till allvarliga hälsoeffekter. Om lämpliga hud- och ögonskydd inte används kan detta leda till dödsfall eller allvarliga personskador.

Vid inandning: Håll dig lugn, förflytta dig till frisk luft och sök läkarvård.
Vid kontakt med huden: Ta av förorenade kläder. Skölj omedelbart av huden med rikligt med vatten i 15–20 minuter. Om tecken på irritation förekommer ska du söka läkarvård.
Vid kontakt med ögonen: Tvätta ögonen i minst 15 minuter under rinnande vatten medan du håller ögonen öppna. Om tecken på irritation förekommer ska du söka läkarvård.
Vid förtäring: Skölj ur munnen och drick sedan rikligt med vatten. Framkalla inte kräkning. Kontakta giftinformationscentralen. Sök omedelbart läkarvård.
Se säkerhetsdatabladet (SDS) på sds.harley-davidson.com för mer information

(00240e)

OBS!

DOT 4-bromsvätska skadar lackerade ytor och panelytor på karossen vilka den kommer i kontakt med. Var alltid försiktig och se till att skydda motorcykeln från stänk och spill vid hanteringen av bromsvätskan. Utsatta delar kan annars bli fula. (00239c)

VARNING

Förarens säkerhet är beroende av att denna sats monteras korrekt. Det krävs att monteringen utförs av en återförsäljare när det gäller fordon utrustade med ABS-bromsar. Korrekt montering av denna sats kräver bruk av specialverktyg som endast är tillgängliga via en Harley-Davidson-återförsäljare. Ett felaktigt underhållet bromssystem kan inverka negativt på bromsarnas prestanda, vilket kan leda till dödsfall eller allvarliga personskador. (00578b)

VARNING

När underhåll har utförts på bromsarna ska du pumpa dem för att bygga upp tryck i bromssystemet innan motorcykeln körs. Otillräckligt tryck kan inverka negativt på bromsarnas prestanda, vilket kan leda till dödsfall eller allvarliga personskador. (00279a)

VARNING

Testa bromsarna på låg hastighet när bromssystemet har reparerats. Om bromsarna inte fungerar som de ska så kan test på hög hastighet orsaka att du förlorar kontrollen, vilket kan leda till dödsfall eller allvarliga personskador. (00289a)

VARNING

Förarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)

ANMÄRKNING

Det här instruktionsbladet hänvisar till information i verkstadshandboken. Installationen kräver en verkstadshandbok för en motorcykel av detta årets modell. En sådan finns tillgänglig hos Harley-Davidson-återförsäljare.

Harley-Davidson rekommenderar att du använder Harley-Davidson Platinum Label DOT 4 Brake Fluid på grund av dess överlägsna fukt- och korrosionshämmande egenskaper.

Flätad övre bromsledningssatser, artikelnummer

Tabell 1. Flätade övre bromsledningssatser – 7/16 tums banjobult

Tillbehör: Se monteringsguide för styret
Diamondback Sats	Diamond-Black Sats	Längd	Banjo Vinkel
41800024A	-	508 mm (20 in)	0°
41800025A	-	533 mm (21 in)	0°

41800026A	-	559 mm (22 in)	0°

41800027A	-	584 mm (23 in)	0°

41800028A	-	610 mm (24 in)	0°

41800029A	41800341	635 mm (25 in)	0°

41800030A	-	660 mm (26 in)	0°

41800031A	41800104A	711 mm (28 in)	0°

41800042A	41800580	762 mm (30 in)	0°

41800043A	-	813 mm (32 in)	0°

41800044A	-	864 mm (34 in)	0°

41800051A	41800106A	483 mm (19 in)	35°

41800052A	-	508 mm (20 in)	35°

41800053A	41800108A	533 mm (21 in)	35°

41800054A	41800110A	559 mm (22 in)	35°

41800055A	-	584 mm (23 in)	35°

41800056A	-	610 mm (24 in)	35°

41800057A	-	635 mm (25 in)	35°

41800058A	-	660 mm (26 in)	35°

41800059A	41800112A	711 mm (28 in)	35°

41800060A	41800114A	762 mm (30 in)	35°

41800061A	41800116A	813 mm (32 in)	35°

41800062A	41800118A	864 mm (34 in)	35°
41800080A	41800120A	508 mm (20 in)	90°

41800082A	-	533 mm (21 in)	90°
41800084A	-	559 mm (22 in)	90°
41800088A	-	584 mm (23 in)	90°
41800090A	41800122A	610 mm (24 in)	90°
41800092A	-	635 mm (25 in)	90°

41800094A	-	660 mm (26 in) )	90°
41800096A	-	711 mm (28 in)	90°

41800098A	-	762 mm (30 in)	90°

41800100A	-	813 mm (32 in)	90°
41800102A	-	864 mm (34 in)	90°

Tabell 2. Reservdelar: Flätade övre bromsledningssatser – 7/16 tums banjobult

Reservdelar
Beskrivning (antal)	Artikelnummer
Bromsledning, övre (1)	Säljs ej separat
Bricka, tätning (2)	41733-88
Buntband (3)	10065
P-klämma, liten (2)	10059A
P-klämma, vadderad (1)	42364-07

Tabell 3. Flätade bromsledningssatser i ett stycke – 10 mm banjobult

Tillbehör: Se monteringsguide för styret
Diamondback Sats	Diamond-Black Sats	Längd
-	41800178	864 mm (34 in)
46934-06	-	965 mm (38 in)
46936-06	-	1.024 mm (40 in)
46930-06	46779-09	1.054 mm (41,5 in)
41800283	46720-09	1.168 mm (46 in)

Tabell 4. Reservdelar: Flätade bromsledningssatser i ett stycke – 10 mm banjobult

Reservdelar
Beskrivning (antal)	Artikelnummer
Bromsledning, övre (1)	Säljs ej separat
Bricka, tätning (2)	41732-04
Buntband (3)	10065
P-klämma (3)	10059A

Tabell 5. Flätade främre bromsledningssatser i ett stycke – 10 mm banjobult

Tillbehör: Se monteringsguide för styret
Diamondback Sats	Diamond-Black Sats	Längd
41800670	-	740 mm (29 in)

Tabell 6. Reservdelar: Flätade främre bromsledningssatser i ett stycke – 10 mm banjobult

Reservdelar
Beskrivning (antal)	Artikelnummer
Bromsledning, övre (1)	Säljs ej separat
Bricka, tätning (4)	41756-08

Tabell 7. Flätade främre bromsledningssatser i ett stycke – 10 mm banjobult

Tillbehör: Se monteringsguide för styret
Diamondback Sats	Diamond-Black Sats	Längd
41800671	-	380 mm (15 in)

Tabell 8. Reservdelar: Flätade främre bromsledningssatser i ett stycke – 10 mm banjobult

Reservdelar
Beskrivning (antal)	Artikelnummer
Bromsledning, övre (1)	Säljs ej separat
Bricka, tätning (4)	41756-08

Tabell 9. Flätade övre bromsledningssatser – 10 mm banjobult

Tillbehör: Se monteringsguide för styret
Diamondback Sats	Diamond-Black Sats	Längd	Banjo Vinkel
41800532	41800534	330 mm (13,0 in)	0°
41800234	41800248	381 mm (15,0 in)	0°
41800236	41800250	419 mm (16,5 in)	0°
41800464	-	470 mm (18,5 in)	0°
41800240	41800254	521 mm (20,5 in)	0°
41800424	41800440	572 mm (22,5 in)	0°
41800244	41800258	622 mm (24,5 in)	0°
41800246	41800260	673 mm (26,5 in)	0°
41800425	41800441	724 mm (28,5 in)	0°
41800453	41800456	775 mm (30,5 in)	0°
41800465	41800480	826 mm (32,5 in)	0°
41800466	-	876 mm (34,5 in)	0°
41800467	41800481	927 mm (36,5 in)	0°
41800818	-	381 mm (15,0 in)	35°
41800238	41800252	470 mm (18,5 in)	35°
41800452	41800455	521 mm (20,5 in)	35°
41800242	41800256	572 mm (22,5 in)	35°
41800420	41800436	622 mm (24,5 in)	35°
41800421	41800437	673 mm (26,5 in)	35°
41800422	41800438	724 mm (28,5 in)	35°
41800423	41800439	775 mm (30,5 in)	35°
41800468	41800551	826 mm (32,5 in)	35°
41800469	41800482	876 mm (34,5 in)	35°
41800470	-	927 mm (36,5 in)	35°
41800471	41800483	1.016 mm (40,0 in)	35°
41800472	41800484	1.117 mm (44,0 in)	35°
41800426	41800442	470 mm (18,5 in)	90°
41800427	41800443	521 mm (20,5 in)	90°
41800454	41800457	572 mm (22,5 in)	90°
41800473	41800553	622 mm (24,5 in)	90°
41800474	-	673 mm (26,5 in)	90°
41800475	-	724 mm (28,5 in)	90°
41800476	-	775 mm (30,5 in)	90°
41800477	41800485	826 mm (32,5 in)	90°
41800478	-	876 mm (34,5 in)	90°
41800479	-	927 mm (36,5 in)	90°
41800818	-	381 mm (15,0 in)	35°

Tabell 10. Reservdelar: Flätade övre bromsledningssatser – 10 mm banjobult

Reservdelar
Beskrivning (antal)	Artikelnummer
Bromsledning, övre (1)	Säljs ej separat
Tätningsbricka, 10 mm (2)	41756-08
P-klämma (1)	10059A
Buntband (3)	10065

Tabell 11. Flätade övre bromsledningssatser – 12 mm banjobult

Tillbehör: Se monteringsguide för styret
Diamondback Sats	Diamond-Black Sats	Längd	Banjo Vinkel
41800726	-	876 mm (34,5 in)	0°
41800727	-	927 mm (36,5 in)	0°
41800725	-	673 mm (26,5 in)	35°
41800724	-	521 mm (20,5 in)	90°
41800806	-	826 mm (32,5 in)	0°
41800807	-	787 mm (31,0 in)	0°
41800826	-	724 mm (28,5 in)	35°

Tabell 12. Reservdelar: Flätade övre bromsledningssatser – 12 mm banjobult

Reservdelar
Beskrivning (antal)	Artikelnummer
Bromsledning, övre (1)	Säljs ej separat
Bricka, tätning (4)	10600007
Buntband (3)	10065
Skruv, gängpressande (1)	4091
P-klämma (1)	10059A

Tabell 13. Flätade främre bromsledningssatser i ett stycke – 10 mm banjobult

Tillbehör: Se monteringsguide för styret
Diamondback Sats	Diamond-Black Sats	Längd
-	46791-09	1.080 mm (42,5 in)
46942-06	48962-09	1.120 mm (44 in)
-	48970-09	1.143 mm (45 in)

Tabell 14. Reservdelar: Flätade främre bromsledningssatser i ett stycke – 10 mm banjobult

Reservdelar
Beskrivning (antal)	Artikelnummer
Bromsledning (1)	Säljs ej separat
Bricka, tätning (2)	41733-88
Bricka, tätning (2)	41731-01
Buntband (3)	10065
P-klämma (2)	10059A

Övre standardbromsledningssatser i standardstil, artikelnummer

Tabell 15. Främre standardbromsledningssatser i standardstil, i ett stycke – 10 mm banjobult

Tillbehör: Se monteringsguide för styret
Sats	Längd
41800326	1.049 mm (41 in)

Tabell 16. Reservdelar: Främre standardbromsledningssatser i standardstil, i ett stycke – 10 mm banjobult

Reservdelar
Beskrivning (antal)	Artikelnummer
Bromsledning (1)	Säljs ej separat
Bricka, tätning (4)	12300033
P-klämma (1)	10053

Tabell 17. Främre standardbromsledningssatser i standardstil, i ett stycke – 10 mm banjobult

Tillbehör: Se monteringsguide för styret
Sats	Flexibel längd
41800610	331 mm (13 in)
41800611	429 mm (17 in)

Tabell 18. Reservdelar: Främre standardbromsledningssatser i standardstil, i ett stycke – 10 mm banjobult

Reservdelar
Beskrivning (antal)	Artikelnummer
Bromsledning (1)	Säljs ej separat
Bricka, tätning (4)	12300033
Monteringsring (2)	12100087

Tabell 19. Övre standardbromsledningssatser i standardstil – 10 mm banjobult

Tillbehör: Se monteringsguide för styret
Sats	Längd	Banjovinkel
41800656	847 mm (33 in)	10°
41800657	746 mm (29 in)	10°
41800667	557 mm (22 in)	10°
41800676	581 mm (23 in)	10°
41800678	699 mm (28 in)	10°
41800709	876 mm (34 in)	10°
41800710	787 mm (31 in)	10°
41800711	622 mm (24 in)	10°
41800652	496 mm (20 in)	56°
41800677	560 mm (22 in)	56°
41800704	521 mm (21 in)	56°
41800705	597 mm (24 in)	56°
41800653	674 mm (26,5 in)	56°
41800654	499 mm (20 in)	90°
41800655	601 mm (24 in)	90°
41800706	622 mm (24 in)	90°
41800707	546 mm (21,5 in)	90°
41800708	660 mm (26 in)	90°
41800802	432 mm (17 in)	10°
41800803	483 mm (19 in)	10°

Tabell 20. Reservdelar: Övre standardbromsledningssatser i standardstil – 10 mm banjobult

Reservdelar
Beskrivning (antal)	Artikelnummer
Bromsledning, övre (1)	Säljs ej separat
Bricka, tätning (2)	41756-08
Skruv, gängpressande (1)	10200422
P-klämma (1)	10053

Tabell 21. Övre standardbromsledningssatser i standardstil – 12 mm banjobult

Tillbehör: Se monteringsguide för styret
Sats	Längd	Banjovinkel
41800722	876 mm (34,5 in)	10°
41800723	787 mm (31 in)	10°
41800721	597 mm (23,5 in)	56°
41800720	499 mm (20 in)	90°
41800810	746 mm (29 in)	10°

Tabell 22. Reservdelar: Övre standardbromsledningssatser i standardstil – 12 mm banjobult

Reservdelar
Beskrivning (antal)	Artikelnummer
Bromsledning, övre (1)	Säljs ej separat
Bricka, tätning (2)	10600007
Skruv, gängpressande (1)	10200422
P-klämma (1)	10053

Nedre bromsledningssatser, artikelnummer

Tabell 23. Nedre bromsledningssatser – UTAN ABS

Inpassning	Diamondback-satser	Diamond-Black-satser	Standardstil	Längd, bromsokets banjovinkel
Se monteringsguide för styret	41800226	41800228	-	48 cm (19 in) lång, 10 mm x 65°
	41800412	41800413	-	53 cm (21 in) lång, 10 mm x 65°
	41800590A	41800592A	-	43 cm (16,9 in) lång, 10 mm x 65°
	42110-07	38116-10	-	54,6 cm (21 in) lång, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21 in) lång, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21 in) lång, ⅜ in x 78°
	42366-07	48924-10	-	57,9 cm (23 in) lång, ⅜ in x 78°
	42108-07	48926-10	-	61 cm (24 in) lång, ⅜ in x 78°
	42112-08A	48928-10	-	61 cm (24 in) lång, ⅜ in x 78°
	42371-07	48920-10	-	51,6 cm (20 in) lång, ⅜ in x 78°
	41800374	41800375	-	51,6 cm (20 in) lång, 10 mm x 60°
	45770-08	-	-	59,2 cm (23 in) lång, ⅜ in x 78°
	42366-07	48924-10	-	57,9 cm (23 in) lång, ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21,5 in) lång, ⅜ in x 78°
	41800634	-	41800636	49,3 cm (19 in) lång, 10 mm x 90°
	45818-07	48938-10	-	40,6 cm (16 in) lång, ⅜ in x 78°
	45820-07	-	-	40,6 cm (16 in) lång, ⅜ in x 78°
	44907-08	48942-10	-	38,9 cm (15 in) lång, 10 mm x 90°
	44905-08	41800280	-	38,9 cm (15 in) lång, 10 mm x 90°
	41800336	41800338	-	54 cm (21 in) lång, 10 mm x 65°
	41800336	41800338	-	54 cm (21 in) lång, 10 mm x 65°
	83666-10	-	-	42,7 cm (17 in) lång, 10 mm x 90°

Tabell 24. Reservdelar: Nedre bromsledningssatser – UTAN ABS

Reservdelar Sats 41800226, 41800228, 41800412, 41800413
Beskrivning (antal)	Artikelnummer
Bromsledning, nedre (1)	Säljs ej separat
Bricka, tätning (2)	41756-08
P-klämma, vadderad (1)	42364-07

Tabell 25. Reservdelar: Nedre bromsledningssatser – UTAN ABS

Reservdelar Sats 41800590A, 41800592A
Beskrivning (antal)	Artikelnummer
Bromsledning, nedre (1)	Säljs ej separat
Bricka, tätning (2)	41756-08

Tabell 26. Reservdelar: Nedre bromsledningssatser – UTAN ABS

Reservdelar Sats 42110-07, 38116-10, 42108-07, 48926-10, 42371-07, 48920-10, 41800374, 41800375, 45770-08, 42366-07, 48924-10, 41800634, 41800636
Beskrivning (antal)	Artikelnummer
Bromsledning, nedre (1)	Säljs ej separat
Bricka, tätning (2)	41731-01
Buntband (3)	10065
Skruv (endast 45770-08)	3594
Bricka, flat (endast 45770-08)	6703

Tabell 27. Reservdelar: Nedre bromsledningssatser – UTAN ABS

Reservdelar Sats 42112-08A, 48928-10
Beskrivning (antal)	Artikelnummer
Bromsledning, nedre (1)	Säljs ej separat
Bricka, tätning (4)	41731-01
Skruv (1)	923
P-klämma (1)	10059A

Tabell 28. Reservdelar: Nedre bromsledningssatser – UTAN ABS

Reservdelar Sats 45818-07, 48938-10, 45820-07
Beskrivning (antal)	Artikelnummer
Bromsledning, nedre (1)	Säljs ej separat
Bricka, tätning (4)	41731-011
Buntband (3)	10065

Tabell 29. Reservdelar: Nedre bromsledningssatser – UTAN ABS

Reservdelar Sats 44907-08, 48942-10, 44905-08, 41800280, 83666-10
Beskrivning (antal)	Artikelnummer
Bromsledning, nedre (1)	Säljs ej separat
Bricka, tätning (4)	41751-06A
Buntband (3)	10065

Tabell 30. Reservdelar: Nedre bromsledningssatser – UTAN ABS

Reservdelar Sats 41800336, 41800338
Beskrivning (antal)	Artikelnummer
Bromsledning, nedre (1)	Säljs ej separat
Bricka, tätning (4)	41751-06A
P-klämma, stor (1)	Säljs ej separat
P-klämma, liten (1)	Säljs ej separat
Buntband (3)	10006

Tabell 31. Nedre bromsledningssatser – ABS

Inpassning	Diamondback-satser	Diamond-Black-satser	Längd, bromsokets banjovinkel
Se monteringsguide för styret	41800230A	41800232A	49 cm (19 in) lång, 10 mm x 65°
	41800416A	41800417A	54 cm (21 in) lång, 10 mm x 65°
	41800585	41800587	43 cm (17 in) lång, 10 mm x 65°
	41800050	-	49,5 cm (19,5 in) lång, ⅜ in x 78°
	41800032A	41800076A	55,4 cm (22 in) lång, ⅜ in x 78°
	41800048	41800078	48,3 cm (19 in) lång, ⅜ in x 78°
	41800032A	41800076A	55,4 cm (22 in) lång, ⅜ in x 78°
	41800048	41800078	48,3 cm (19 in) lång, ⅜ in x 78°
	38132-11A	38135-11A	47,8 cm (19 in) lång, 10 mm x 65°
	41800370	41800369	47 cm (18,5 in) lång, 10 mm x 60°
	41800370	41800369	47 cm (18,5 in) lång, 10 mm x 60°
	38186-11A	-	51,6 cm (20 in) lång, 10 mm x 65°
	41800308A	41800022B	53,8 cm (21 in) lång, 10 mm x 65°
	41800370	41800369	47 cm (18,5 in) lång, 10 mm x 60°
	38186-11A	-	51,6 cm (20 in) lång, 10 mm x 65°
	41800308A	41800022B	53,8 cm (21 in) lång, 10 mm x 65°
	41800632	-	42,1 cm (17 in) lång, 10 mm x 90°
	41800632A	-	44,7 cm (17,6 in) lång, 10 mm x 90°
	41825-09	48946-10	38,1 cm (15 in) lång, 10 mm x 90°
	46049-09	-	35,6 cm (14 in) lång, 10 mm x 90°
	41800332/Mittre bromsledning	41800333/Mittre bromsledning	37,8 cm (15 in) lång, 10 mm x 90°
	41600094 Adapter (krom)		2,5 cm (1 in) lång, 12 mm x 80°
	41800292	-	42,7 cm (17 in) lång, 10 mm x 60°

Tabell 32. Reservdelar: Nedre bromsledningssatser – ABS

Reservdelar Sats 41800230A, 41800232A, 41800416A, 41800417A
Beskrivning (antal)	Artikelnummer
Bromsledning, nedre (1)	Säljs ej separat
Bricka, tätning (2)	41756-08
Buntband (3)	10065

Tabell 33. Reservdelar: Nedre bromsledningssatser – ABS

Reservdelar Sats 41800585, 41800587
Beskrivning (antal)	Artikelnummer
Bromsledning, nedre (1)	Säljs ej separat
Bricka, tätning (4)	41756-08

Tabell 34. Reservdelar: Nedre bromsledningssatser – ABS

Reservdelar Sats 41800050, 41800032A, 41800076A
Beskrivning (antal)	Artikelnummer
Bromsledning, nedre (1)	Säljs ej separat
Bricka, tätning (2)	41731-01
Skruv (1)	4240
Låsbricka (1)	7118

Tabell 35. Reservdelar: Nedre bromsledningssatser – ABS

Reservdelar Sats 41800048, 41800078
Beskrivning (antal)	Artikelnummer
Bromsledning, nedre (1)	Säljs ej separat
Bricka, tätning (2)	41731-01
Skruv (1)	4240
Låsbricka (1)	7118

Tabell 36. Reservdelar: Nedre bromsledningssatser – ABS

Reservdelar Sats 38132-11A, 38135-11A, 38186-11A, 41800308A, 41800022B
Beskrivning (antal)	Artikelnummer
Bromsledning, nedre (1)	Säljs ej separat
Bromsledning, mellanliggande (hydraulisk styrenhet till övre bromsledning)	Säljs ej separat
Bricka, tätning (endast 41800022B, 41800308A) (2)	41756-08
Bricka, tätning (alla andra satser) (4)	41731-01
Bricka, tätning (2)	41733-88
Buntband (2)	10006

Tabell 37. Reservdelar: Nedre bromsledningssatser – ABS

Reservdelar Sats 41800370, 41800369
Beskrivning (antal)	Artikelnummer
Bromsledning, nedre (1)	Säljs ej separat
Bricka, tätning (2)	41731-01
Bricka, tätning (2)	41733-88
Bricka, tätning (2)	41756-08
Buntband (3)	10006

Tabell 38. Reservdelar: Nedre bromsledningssatser – ABS

Reservdelar Sats 41825-09, 48946-10, 46049-09, mittre bromsledning 41800332, 41800333
Beskrivning (antal)	Artikelnummer
Bromsledning, nedre (1)	Säljs ej separat
Bricka, tätning (antalet varierar)	41751-06A
Buntband (antalet varierar)	10065

Tabell 39. Reservdelar: Nedre bromsledningssatser – ABS

Reservdelar Sats 41600094 adapter (krom), 41800292
Beskrivning (antal)	Artikelnummer
Bromsledning, länkad främre enhet (1)	Säljs ej separat
Bromsledning, länkad bakre enhet (1)	Säljs ej separat
Bricka, tätning (2)	10600007
Bricka, tätning (10)	41756-08
Stödklämma (2)	12200077
Skruv (2)	4813A
Buntband (8)	10006

Tabell 40. Reservdelar: Nedre bromsledningssatser – ABS

Reservdelar Sats 41800632, 41800632A
Beskrivning (antal)	Artikelnummer
Bromsledning, nedre (1)	Säljs ej separat
Bussning, grenrör (1)	Säljs ej separat
Skruv, ansats (1)	5004
Bricka, tätning (2)	41756-08

Mittre bromsledningssatser, artikelnummer

Tabell 41. Övre mittbromsledningssatser i standardstil

Inpassning	Sats
Se monteringsguide för styret	41800321
Se monteringsguide för styret	41800738

Tabell 42. Nedre mittbromsledningssatser i standardstil

Inpassning	Sats
Se monteringsguide för styret	41800323A
Se monteringsguide för styret	41800690

Bromsledningsadaptersats, artikelnummer

Tabell 43. Övre bromsledningsadaptrar

Tillbehör: Se monteringsguide för styret
Använd	Sats
Flätad övre bromsledning in i nedre bromsledning	41600245
Övre standardbromsledning in i nedre bromsledning	41600260

Modeller

Om du vill ha information om modelltillbehör kan du läsa P&A-återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com (endast på engelska).

Installationskrav

Ny, oförorenad hydraulisk bromsvätska behövs. Se instruktionsboken för att välja rätt bromsvätska.

ANMÄRKNING

Om bromsvätska spills ut på lackerade ytor måste du OMEDELBART spola området med rent vatten. DOT 4 BRAKE FLUID (41800219)

Täck lackerade delar för att skydda dem.

BORTTAGNING AV FRÄMRE STANDARDBROMSLEDNING

För korrekta borttagningsprocedurer, se servicehandboken för fordonet som ska ändras.

MONTERING AV FRAMBROMSLEDNING

Korrekta monteringsprocedurer finns i verkstadshandboken för fordonet som ska ändras.

ANMÄRKNING

Frambromsledningens arrangemang som är avsett för det monterade styret förutsätter att standardledningsdragningen kopieras med ett tillbehörsstyre monterat. Det bör noteras att det i vissa fall kan krävas ändringar i ledningsdragningen eller en bromsledning med annan längd. Kontakta en Harley-Davidson-återförsäljare om en annan längd behövs.

I vissa fall skiljer sig tillbehörsbromsledningens anordning från standardanordningen. Se nedan för att säkerställa att lösningen inte har några uppenbara skillnader i arrangemanget.

Installation och dragning av mittre ledning till Touring ABS från 2014 och senare samt FLHTCUTG/FLRT från 2019 och senare

ANMÄRKNING

Touring-modeller från 2014 och senare har en mittre bromsledning i standardstil som går från Låsningsfria bromsar (ABS) -modulen till kåpområdet. Detta gör det möjligt att använda standardledningshållare och -metoder. De mittre bromsledningarna har extra längd så att dragningen av ledningarna orsakar så lite belastning som möjligt på anslutningspunkterna mellan den mittre ledningen och den flätade ledningen.

1.	Följ installationsanvisningarna i servicehandboken tills du kommer till steget att placera den nya bromsledningen på fordonet.
2.	Om du installerar flätade nedre bromsledningar, så ta fram de nedre bromsledningarna, den mittre nedre högra bromsledningen, den mittre nedre vänstra bromsledningen och fyra tätningsbrickor.
3.	Se figur 1. Dra de mittre nedre bromsledningarnas (2) vridbara hananslutningar från framsidan av fordonet till platserna som visas bakom den nedre trippelklämman.
4.	Dra de flexibla mittre nedre mittbromsledningarna: Undvik att vrida bromsledningarna. a. Dra bromsledningen bakom kablaget (6). b. Dra den framför styrhuvudet, under radion (8). c. Dra den ned längs höger sida av ABS -modulens rygg.
5.	Med de MITTRE NEDRE bromsledningarna parallella och utan vridning monterar du tätningsbrickorna på vardera sidan av banjoanslutningarna. Montera banjobultarna som avlägsnades tidigare från ABS -modulen. Låt fästelementet sitta löst.
6.	Fäst de NEDRE bromsledningarna på de vridbara anslutningarna och dra dem till de främre bromsoken. Montera tätningsbrickorna och banjobultarna som avlägsnades tidigare. Låt fästelementet sitta löst.
7.	Om du installerar flätade övre bromsledningar, så ta fram den ÖVRE bromsledningen, den MITTRE ÖVRE bromsledningen och två tätningsbrickor.
8.	Placera den ÖVRE bromsledningen. a. FLHT-, FLHX-, FLHTCUTG-modeller: Se Figur 1. Placera den ÖVRE bromsledningen (3) med banjoanslutningen på huvudcylindern och den vridbara anslutningens gängade ände mot fordonets främre del. Dra den vridbara anslutningens gängade ände framför styrhuvudet och den hydrauliska kopplingsledningen (4). Anslut den till den MITTRE ÖVRE ledningen framför styrhuvudet och dra den moturs bakom kablagen, längs den högra sidan av ABS -modulens rygg. b. FLTR-, FLRT-modeller: Se Figur 2 . Placera den ÖVRE bromsledningen (7) med banjoanslutningen på huvudcylindern och den vridbara anslutningens gängade ände mot fordonets främre del. Dra ledningen medurs, nedåt och runt ramelementet under styrhöjarna ned mot den vänstra sidan av kåpans stödstruktur. Anslut den till den MITTRE ÖVRE ledningen som är dragen under kåpstrukturen i moturs riktning och ned längs den högra sidan av ABS-modulens rygg.
9.	Återgå till att följa servicehandboken för att slutföra installationen av bromsledningarna för att försegla alla banjoanslutningar både på huvudcylindern och ABS-modulen.
10.	Dra åt alla vridbara anslutningar. Dra åt den vridbara muttern till 45° mer än för handkraft samtidigt som du ser till att det endast är den vridbara muttern som vrids, eller: Åtdragning: 5,1–7,3 N·m (45–65 in-lbs)

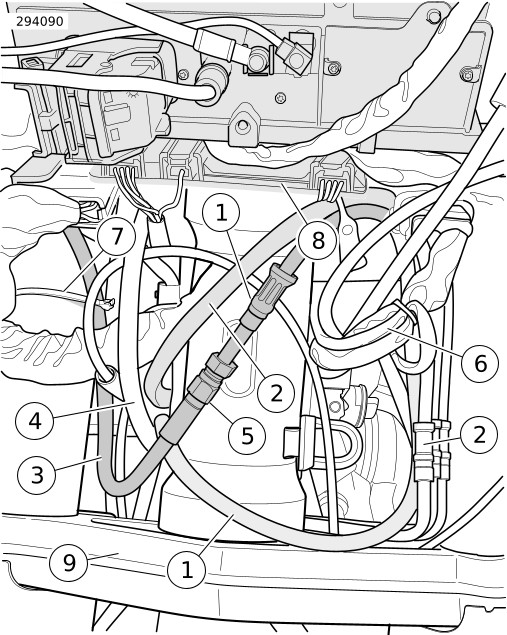

1	Mittre övre bromsledning (dragen moturs)
2	Mittre nedre bromsledningar (dras medurs)
3	Övre bromsledning, flätad
4	Hydraulisk kopplingsledning
5	Koppling mellan vridbar mutter och övre bromsledning (täck med skyddshylsa)
6	Bromsledningar dragna bakom kablaget
7	Övre bromsledning fäst i höger gaffelrör
8	Radio och radiokonsol
9	Nedre bromsledningens vridbara mutter (bakom den nedre trippelklämman)

Figur 1. Vy mot ytterkåpa – dragning av bromsledningar: FLHT, FLHX

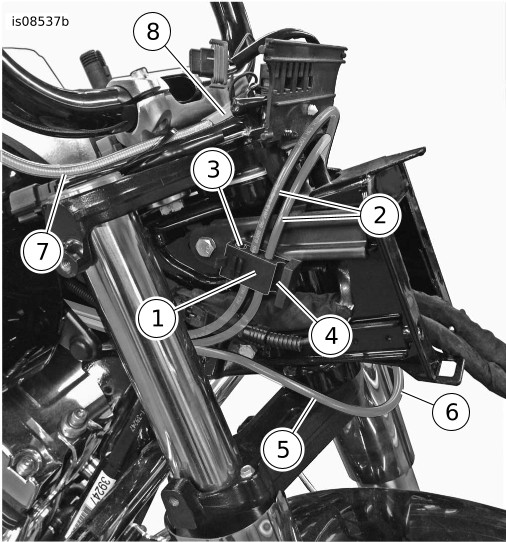

1	Frambromsens fästklämma
2	Mittre nedre bromsledning (2)
3	Oanvänd öppning (för ursprunglig övre bromsledning)
4	Öppning för hydraulisk kopplingsledning
5	Mittre övre bromsledning
6	Fäst den mittre övre bromsledningen här (under ramen)
7	Flätad övre bromsledning
8	Anslutning av flätad övre till mittre övre bromsledning. Täck med skyddshylsa, fäst i styrhöjarna.

Figur 2. Vy mot ytterkåpa – dragning av bromsledningar: FLTR

TOURING UTAN ABS från 2014 och senare, NEDRE BROMSLEDNING

1.	Följ installationsanvisningarna i servicehandboken tills du kommer till steget att placera den nya bromsledningen på fordonet.
2.	Vissa standard-Touring-modeller är utrustade med en låspinne på fästytan för den nedre bromsledningsförgreningen. Avlägsna låspinnen innan du monterar den nya bromsledningssatsen.
3.	Avlägsna bromsledningshållaren i plast på baksidan av trippelklämman. Behåll fästskruvarna för senare användning.
4.	ANMÄRKNING Den nedre bromsledningsförgreningen monteras så att de två ledningarna till bromsoken går bakåt och nedåt. Se Figur 3 . Ta fram den nya ÖVRE (1) och NEDRE (2) bromsledningsanordningen.
5.	Placera den NEDRE bromsledningen (2) på baksidan av den nedre trippelklämman och centrera bromsledningens nedre ben mellan gafflarna riktade bakåt och nedåt.
6.	ANMÄRKNING Bromsledningarna får inte vara i kontakt med gafflarna. Om någon av bromsledningarna vidrör gaffeln, så lossa på P-klämmorna, flytta och dra åt på nytt. Ta fram de stora (6) och små (7) P-klämmorna till bromsledningen samt fästskruvarna som avlägsnades tidigare från bromsledningshållaren i plast. Fäst den nedre bromsledningsanordningen och fäst P-klämmorna på trippelklämman. De högra P-klämmorna överlappar varandra. Dra åt. Åtdragning: 13,6–20,3 N·m (10–15 ft-lbs)
7.	Dra åt den vridbara anslutningen. Dra åt den vridbara muttern till 45° mer än för handkraft samtidigt som du ser till att det endast är den vridbara muttern som vrids, eller: Åtdragning: 5,1–7,3 N·m (45–65 in-lbs)
8.	Återgå till att följa servicehandboken för att slutföra installationen av bromsledningarna både på huvudcylindern och de främre bromsoken.

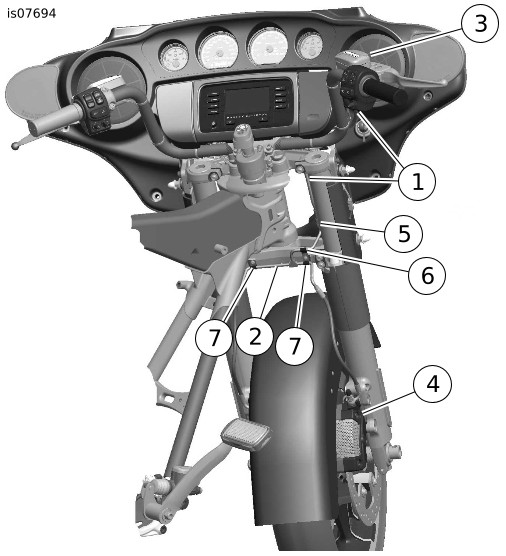

1	Övre bromsledningsanordning (huvudcylinder till vridbar honmutteranslutning)
2	Nedre bromsledningsanordning (hananslutning till bromsoken)
3	Huvudcylinder
4	Ok
5	Vridbar mutteranslutning till övre och nedre bromsledningar
6	P-klämma, stor
7	P-klämma, liten (2)

Figur 3. Främre bromsledningar till bromsar utan ABS från 2014 och senare

FLHTCUTG från 2014 och senare samt FLRT från 2015 och senare, NEDRE LÄNKADE LEDNINGAR

ANMÄRKNING

Alla procedurer för montering av dessa nedre bromsledningar är desamma som det som beskrivs i servicehandboken, med undantag för en extra stödklämma av plast.

Se Figur 4 . Installera en stödklämma (1) mellan krympkragarna överst på den flexibla delen av bromsledningarna som sträcker sig över både de främre och bakre kretsarna. Snäpp fast stödklämman över krympkragarna och centrera den på kragarna. Upprepa på andra sidan.

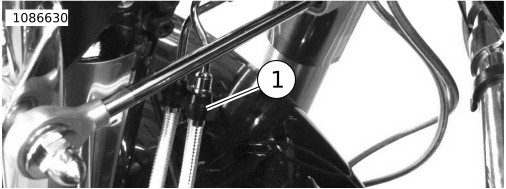

1	Stödklämmor (2) till nedre bromsledning

Figur 4. Stödklämmor till nedre bromsledning

2011-2017 SOFTAIL ABS, DRAGNING AV ÖVRE BROMSLEDNING PÅ FL-MODELLER MED GAFFELDAMASKER

ANMÄRKNING

Alla procedurer för montering av dessa nedre bromsledningar är desamma som det som beskrivs i servicehandboken, med undantag för användningen av den nedre P-klämman på FL-modeller med gaffeldamasker.

Avlägsna den översta skruven på gaffeldamasken. Ta fram den lilla P-klämman (7) från den övre bromsledningssatsen. Dra den övre bromsledningen genom P-klämman och använd skruven för att fästa den på samma plats på gaffeldamasken. Fäst INTE bromsledningen i eller vid det nedre hålet på gaffeldamasken . Justera bromsledningens position för att lätt kunna dra den från förgreningen till P-klämman. P-klämman kan behöva roteras på vissa styren. Dra åt.

Åtdragning: 2,3–3,4 N·m (20–30 in-lbs)

SOFTAIL från 2018 och senare, ÖVRE BROMSLEDNINGSADAPTER

1.	ANMÄRKNING Alla procedurer för montering av dessa övre bromsledningar är desamma som det som beskrivs i servicehandboken, med undantag för en bromsledningsadapter mellan den nedre bromsledningsförgreningen ( ABS ) eller nedre bromsledningen (utan ABS ). Genom att använda rätt adapter blir det lätt att dra ledningarna, och i vissa fall med ABS-bromsar elimineras behovet av att byta ut den ursprungliga nedre bromsledningen. Följ installationsanvisningarna i servicehandboken tills du kommer till steget att placera den nya övre bromsledningen på fordonet.
2.	Innan du fäster den övre bromsledningen på fordonet ska rätt adapter fästas på den nedre änden av den övre bromsledningen. Låt anslutningen vara lös så att justeringar kan göras före den slutliga dragningen.
3.	När dragningen av den övre bromsledningen är klar, dra åt banjokopplingarna och rörmutterfogarna till vridmomentsspecifikationen som beskrivs i servicehandboken.
4.	Figur 5 Dra åt svängbara beslag. Säkerställ att endast svängmuttern vrids, dra åt svängmuttern förbi fingertätt 45°, eller: Åtdragning: 5,1–7,3 N·m (45–65 in-lbs)

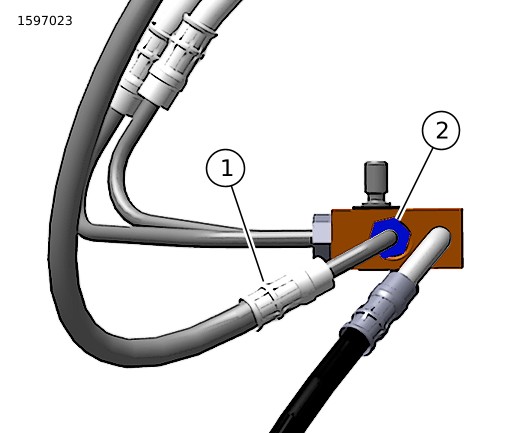

1	Svängbar mutter
2	Rörmutter

Figur 5. Bromsledningsadaptrar

1	Bromsledning
2	Rörmutter

Figur 6. Bromsledningsorientering

SLUTMONTERING OCH ÅTERGÅNG TILL SERVICE (ALLA MODELLER)

Se servicehandboken för korrekt slutmonteringsprocedur för fordonet som servas. Detta innefattar:

Hur alla bromsledningar och berörda system ska fästas på rätt sätt, med de undantag som anges här
Åtdragningsmoment för alla fästelement
Vilken bromsvätska som ska användas
Korrekta bromsavtappningsprocedurer
Läckagekontroller

2.	ANMÄRKNING Vid dragningen av ledningar till tillbehörsbromsar är avsikten: varsam dragning utan några skarpa krökar eller veck fri, obehindrad rörelse mellan styrets båda ytterlägen avstånd till klämpunkter genom helas styrets rörelsespann avstånd till alla potentiella hakar, såsom tändningslåset med nyckel i Att undvika kontakt med lackerade ytor under hela styrrörelsen (stänkskärm, bränsletank, diverse karosskomponenter) Lättare strukturkontakt med ramen, de nedåtgående rören eller trippelklämman kan förekomma, men endast vid styrrörelsens absoluta ytterlägen Justeringar av bromsledningsdragningen kan innefatta: Användning av P-klämma i stället för den trådformiga standardhållaren (på vissa modeller) Inriktning av nedre grenrörsadapterkoppling (på vissa modeller) Ledningslängderna mellan fästplatserna samt banjokopplingarnas vinklar P-klämmans position Inriktning av banjokoppling Se till att alla bromsledningar är korrekt dragna. Detta innefattar att vrida styret från ytterläge till ytterläge samt att säkerställa att inga bromsledningar sitter för stramt, är veckade, ligger an mot intilliggande delar eller kläms mellan delar. Om något av ovanstående inträffar ska dragningen av bromsledningarna kontrolleras och nödvändiga justeringar göras.
3.	När alla steg i servicehandboken och ovan har utförts ska fordonet provköras långsamt. Om bromsarna inte fungerar som de ska, så ska avtappningsproceduren upprepas så som beskrivs i servicehandboken.
