ชุดอุปกรณ์สายเบรกโมดูลาร์
J064512021-10-14
ทั่วไป
หมายเหตุ
สายเบรกบน Diamondback™, Diamond-Black และสไตล์มาตรฐานจะมีขนาดมุมบันโจแม่ปั๊มเบรก ขนาดเส้นผ่าศูนย์กลางบันโจ และขนาดความยาวของสายให้เลือกหลายแบบ อาจจำเป็นต้องใช้สายที่สั้นลงหรือยาวขึ้นเมื่อมีการปรับแต่งบางอย่าง (เช่น ตัวเลือกแฮนด์บาร์) กับรถมอเตอร์ไซค์ ดูแคตตาล็อกขายปลีกชิ้นส่วนและอุปกรณ์เสริม หรือสอบถามผู้จำหน่าย Harley-Davidson
เพื่อทำให้ชุดประกอบสายเบรกโมดูลาร์สมบูรณ์ อาจจำเป็นต้องมีชุดประกอบสายเบรกด้วย ชุดประกอบสายเบรกล่างจะขึ้นอยู่กับรุ่นของรถ
คำเตือนเปลี่ยนประเก็นสายเบรค การนำประเก็นเดิมกลับมาใช้ใหม่อาจเป็นเหตุให้เบรคไม่สามารถทำงานได้และสูญเสียการควบคุมรถ ซึ่งอาจส่งผลให้เกิดการเสียชีวิตและบาดเจ็บสาหัสได้ (00318a)
คำเตือน
หลีกเลี่ยงรอยรั่ว โปรดแน่ใจว่าประเก็นและสายเบรคนั้นสะอาดและไม่ได้รับความเสียหายก่อนทำการประกอบ (00323a)
คำเตือนใช้เฉพาะน้ำมันเบรคแบบไฮโดรลิคของ DOT 4 เท่านั้นในกระบอกสูบหลักของเบรค การใช้ของเหลวประเภทอื่นอาจเป็นเหตุให้ระบบเบรคได้รับความเสียหายและเกิดผลเสียต่อการเบรค ซึ่งอาจส่งผลให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัสได้ (00597c)
คำเตือนการสัมผัสน้ำมันเบรก DOT 4 อาจก่อให้เกิดผลกระทบทางสุขภาพที่ร้ายแรงได้ หากไม่สวมใส่อุปกรณ์ป้องกันดวงตาและผิวหนังที่เหมาะสม อาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง
- หากสูดดมเข้าไป: ให้ควบคุมสติ ออกไปสูดอากาศบริสุทธิ์ และไปพบแพทย์
- หากสัมผัสผิวหนัง: ให้ถอดเสื้อผ้าที่ปนเปื้อน ใช้น้ำล้างผิวหนังทันทีเป็นเวลา 15-20 นาที หากเกิดอาการระคายเคืองรุนแรงขึ้น โปรดพบแพทย์
- หากสัมผัสดวงตา: ล้างดวงตาที่สัมผัสน้ำมันเบรกอย่างน้อย 15 นาที โดยเปิดน้ำไหลผ่านดวงตา หากเกิดอาการระคายเคืองรุนแรงขึ้น โปรดพบแพทย์
- หากกลืนเข้าไป: ล้างปากและดื่มน้ำให้มาก ห้ามอาเจียน ติดต่อฝ่ายควบคุมสารพิษ จำเป็นต้องไปพบแพทย์โดยด่วน
- ดูรายละเอียดเพิ่มเติมในเอกสารข้อมูลความปลอดภัย (SDS) ซึ่งเข้าดูได้ที่ sds.harley-davidson.com
คำเตือน
น้ำมันเบรค DOT 4 จะสร้างความเสียหายให้กับพื้นผิวที่ชุบสีและชั้นโลหะที่สัมผัส โปรดใช้งานอย่างระมัดระวังและปกป้องพื้นผิวจากการกระเด็นของน้ำมันทุกครั้งที่เบรคทำงาน การไม่ปฏิบัติตามอาจก่อให้เกิดความเสียหายภายนอกได้ (00239c)
คำเตือนความปลอดภัยของผู้ขับขี่ขึ้นอยู่กับการติดตั้งอุปกรณ์นี้อย่างถูกต้อง สำหรับรถที่ใช้เบรค ABS จำเป็นต้องติดตั้งโดยตัวแทน การติดตั้งชุดอุปกรณ์นี้อย่างเหมาะสมนั้นจำเป็นต้องใช้เครื่องมือพิเศษที่มีอยู่เฉพาะกับตัวแทน Harley-Davidson เท่านั้น การซ่อมเบรคอย่างไม่เหมาะสมอาจมีผลเสียต่อประสิทธิภาพของเบรค ซึ่งอาจส่งผลให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัสได้ (00578b)
คำเตือนหลังจากให้บริการเบรคและก่อนขยับรถจักรยานยนต์ ให้ปั๊มเบรคเพื่อสร้างแรงดันในระบบเบรค หากแรงดันไม่เพียงพอ อาจมีผลกระทบต่อประสิทธิภาพ ซึ่งอาจส่งผลให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัสได้ (00279a)
คำเตือนหลังจากซ่อมแซมระบบเบรคเรียบร้อยแล้ว ให้ทดสอบเบรคที่ความเร็วต่ำ หากเบรคไม่สามารถทำงานได้อย่างเหมาะสม การทดสอบเบรคที่ความเร็วในระดับสูงอาจทำให้สูญเสียการควบคุม ซึ่งอาจส่งผลให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัสได้ (00289a)
คำเตือนความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)
หมายเหตุ
เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง ต้องมีคู่มือซ่อมบำรุงสำหรับมอเตอร์ไซค์ปี/รุ่นนี้เพื่อทำการติดตั้ง ขอรับได้จากตัวแทนจำหน่าย Harley-Davidson
Harley-Davidson แนะนำให้ใช้น้ำมันเบรก Platinum Label DOT 4 Brake Fluid ของ Harley-Davidson เนื่องจากมีคุณสมบัติยับยั้งการกัดกร่อนและความชื้นได้ดีกว่า
หมายเลขชุดอุปกรณ์สายเบรกบนแบบถัก
ตาราง 1 ชุดอุปกรณ์สายเบรกบนแบบถัก - สลักเกลียวบันโจ 7/16 นิ้ว
การประกอบ: ดูคู่มือการประกอบเครื่องแฮนด์บาร์ | |||
|---|---|---|---|
Diamondback ชุดอุปกรณ์ | Diamond-Black ชุดอุปกรณ์ | ความยาว | บันโจ มุม |
41800024A | - | 508 mm (20 in) | 0° |
41800025A | - | 533 mm (21 in) | 0° |
41800026A | - | 559 mm (22 in) | 0° |
41800027A | - | 584 mm (23 in) | 0° |
41800028A | - | 610 mm (24 in) | 0° |
41800029A | 41800341 | 635 mm (25 in) | 0° |
41800030A | - | 660 mm (26 in) | 0° |
41800031A | 41800104A | 711 mm (28 in) | 0° |
41800042A | 41800580 | 762 mm (30 in) | 0° |
41800043A | - | 813 mm (32 in) | 0° |
41800044A | - | 864 mm (34 in) | 0° |
41800051A | 41800106A | 483 mm (19 in) | 35° |
41800052A | - | 508 mm (20 in) | 35° |
41800053A | 41800108A | 533 mm (21 in) | 35° |
41800054A | 41800110A | 559 mm (22 in) | 35° |
41800055A | - | 584 mm (23 in) | 35° |
41800056A | - | 610 mm (24 in) | 35° |
41800057A | - | 635 mm (25 in) | 35° |
41800058A | - | 660 mm (26 in) | 35° |
41800059A | 41800112A | 711 mm (28 in) | 35° |
41800060A | 41800114A | 762 mm (30 in) | 35° |
41800061A | 41800116A | 813 mm (32 in) | 35° |
41800062A | 41800118A | 864 mm (34 in) | 35° |
41800080A | 41800120A | 508 mm (20 in) | 90° |
41800082A | - | 533 mm (21 in) | 90° |
41800084A | - | 559 mm (22 in) | 90° |
41800088A | - | 584 mm (23 in) | 90° |
41800090A | 41800122A | 610 mm (24 in) | 90° |
41800092A | - | 635 mm (25 in) | 90° |
41800094A | - | 660 mm (26 in) ) | 90° |
41800096A | - | 711 mm (28 in) | 90° |
41800098A | - | 762 mm (30 in) | 90° |
41800100A | - | 813 mm (32 in) | 90° |
41800102A | - | 864 mm (34 in) | 90° |
ตาราง 2 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกบนแบบถัก - สลักเกลียวบันโจ 7/16 นิ้ว
ชิ้นส่วนอะไหล่ | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, บน (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (2) | 41733-88 |
แถบรัดสาย (3) | 10065 |
พี-แคลมป์, ขนาดเล็ก (2) | 10059A |
พี-แคลมป์, ห่อหุ้ม (1) | 42364-07 |
ตาราง 3 ชุดอุปกรณ์สายเบรกชิ้นเดียวแบบถัก - สลักเกลียวบันโจ 10 มม.
การประกอบ: ดูคู่มือการประกอบเครื่องแฮนด์บาร์ | ||
|---|---|---|
Diamondback ชุดอุปกรณ์ | Diamond-Black ชุดอุปกรณ์ | ความยาว |
- | 41800178 | 864 mm (34 in) |
46934-06 | - | 965 mm (38 in) |
46936-06 | - | 1,024 mm (40 in) |
46930-06 | 46779-09 | 1,054 mm (41.5 in) |
41800283 | 46720-09 | 1,168 mm (46 in) |
ตาราง 4 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกชิ้นเดียวแบบถัก - สลักเกลียวบันโจ 10 มม.
ชิ้นส่วนอะไหล่ | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, บน (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (2) | 41732-04 |
แถบรัดสาย (3) | 10065 |
พี-แคลมป์ (3) | 10059A |
ตาราง 5 ชุดอุปกรณ์สายเบรกหน้าชิ้นเดียวแบบถัก - สลักเกลียวบันโจ 10 มม.
การประกอบ: ดูคู่มือการประกอบเครื่องแฮนด์บาร์ | ||
|---|---|---|
Diamondback ชุดอุปกรณ์ | Diamond-Black ชุดอุปกรณ์ | ความยาว |
41800670 | - | 740 mm (29 in) |
ตาราง 6 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกหน้าชิ้นเดียวแบบถัก - สลักเกลียวบันโจ 10 มม.
ชิ้นส่วนอะไหล่ | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, บน (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (4) | 41756-08 |
ตาราง 7 ชุดอุปกรณ์สายเบรกหน้าชิ้นเดียวแบบถัก - สลักเกลียวบันโจ 10 มม.
การประกอบ: ดูคู่มือการประกอบเครื่องแฮนด์บาร์ | ||
|---|---|---|
Diamondback ชุดอุปกรณ์ | Diamond-Black ชุดอุปกรณ์ | ความยาว |
41800671 | - | 380 mm (15 in) |
ตาราง 8 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกหน้าชิ้นเดียวแบบถัก - สลักเกลียวบันโจ 10 มม.
ชิ้นส่วนอะไหล่ | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, บน (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (4) | 41756-08 |
ตาราง 9 ชุดอุปกรณ์สายเบรกบนแบบถัก - สลักเกลียวบันโจ 10 มม.
การประกอบ: ดูคู่มือการประกอบเครื่องแฮนด์บาร์ | |||
|---|---|---|---|
Diamondback ชุดอุปกรณ์ | Diamond-Black ชุดอุปกรณ์ | ความยาว | บันโจ มุม |
41800532 | 41800534 | 330 mm (13.0 in) | 0° |
41800234 | 41800248 | 381 mm (15.0 in) | 0° |
41800236 | 41800250 | 419 mm (16.5 in) | 0° |
41800464 | - | 470 mm (18.5 in) | 0° |
41800240 | 41800254 | 521 mm (20.5 in) | 0° |
41800424 | 41800440 | 572 mm (22.5 in) | 0° |
41800244 | 41800258 | 622 mm (24.5 in) | 0° |
41800246 | 41800260 | 673 mm (26.5 in) | 0° |
41800425 | 41800441 | 724 mm (28.5 in) | 0° |
41800453 | 41800456 | 775 mm (30.5 in) | 0° |
41800465 | 41800480 | 826 mm (32.5 in) | 0° |
41800466 | - | 876 mm (34.5 in) | 0° |
41800467 | 41800481 | 927 mm (36.5 in) | 0° |
41800818 | - | 381 mm (15.0 in) | 35° |
41800238 | 41800252 | 470 mm (18.5 in) | 35° |
41800452 | 41800455 | 521 mm (20.5 in) | 35° |
41800242 | 41800256 | 572 mm (22.5 in) | 35° |
41800420 | 41800436 | 622 mm (24.5 in) | 35° |
41800421 | 41800437 | 673 mm (26.5 in) | 35° |
41800422 | 41800438 | 724 mm (28.5 in) | 35° |
41800423 | 41800439 | 775 mm (30.5 in) | 35° |
41800468 | 41800551 | 826 mm (32.5 in) | 35° |
41800469 | 41800482 | 876 mm (34.5 in) | 35° |
41800470 | - | 927 mm (36.5 in) | 35° |
41800471 | 41800483 | 1,016 mm (40.0 in) | 35° |
41800472 | 41800484 | 1,117 mm (44.0 in) | 35° |
41800426 | 41800442 | 470 mm (18.5 in) | 90° |
41800427 | 41800443 | 521 mm (20.5 in) | 90° |
41800454 | 41800457 | 572 mm (22.5 in) | 90° |
41800473 | 41800553 | 622 mm (24.5 in) | 90° |
41800474 | - | 673 mm (26.5 in) | 90° |
41800475 | - | 724 mm (28.5 in) | 90° |
41800476 | - | 775 mm (30.5 in) | 90° |
41800477 | 41800485 | 826 mm (32.5 in) | 90° |
41800478 | - | 876 mm (34.5 in) | 90° |
41800479 | - | 927 mm (36.5 in) | 90° |
41800818 | - | 381 mm (15.0 in) | 35° |
ตาราง 10 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกบนแบบถัก - สลักเกลียวบันโจ 10 มม.
ชิ้นส่วนอะไหล่ | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, บน (1) | ไม่มีจำหน่ายแยก |
แหวนรองปิดผนึก, 10 มม. (2) | 41756-08 |
พี-แคลมป์ (1) | 10059A |
แถบรัดสาย (3) | 10065 |
ตาราง 11 ชุดอุปกรณ์สายเบรกบนแบบถัก - สลักเกลียวบันโจ 12 มม.
การประกอบ: ดูคู่มือการประกอบเครื่องแฮนด์บาร์ | |||
|---|---|---|---|
Diamondback ชุดอุปกรณ์ | Diamond-Black ชุดอุปกรณ์ | ความยาว | บันโจ มุม |
41800726 | - | 876 mm (34.5 in) | 0° |
41800727 | - | 927 mm (36.5 in) | 0° |
41800725 | - | 673 mm (26.5 in) | 35° |
41800724 | - | 521 mm (20.5 in) | 90° |
41800806 | - | 826 mm (32.5 in) | 0° |
41800807 | - | 787 mm (31.0 in) | 0° |
41800826 | - | 724 mm (28.5 in) | 35° |
ตาราง 12 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกบนแบบถัก - สลักเกลียวบันโจ 12 มม.
ชิ้นส่วนอะไหล่ | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, บน (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (4) | 10600007 |
แถบรัดสาย (3) | 10065 |
สกรู, เกลียวปล่อย (1) | 4091 |
พี-แคลมป์ (1) | 10059A |
ตาราง 13 ชุดอุปกรณ์สายเบรกหน้าชิ้นเดียวแบบถัก - สลักเกลียวบันโจ 10 มม.
การประกอบ: ดูคู่มือการประกอบเครื่องแฮนด์บาร์ | ||
|---|---|---|
Diamondback ชุดอุปกรณ์ | Diamond-Black ชุดอุปกรณ์ | ความยาว |
- | 46791-09 | 1,080 mm (42.5 in) |
46942-06 | 48962-09 | 1,120 mm (44 in) |
- | 48970-09 | 1,143 mm (45 in) |
ตาราง 14 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกหน้าชิ้นเดียวแบบถัก - สลักเกลียวบันโจ 10 มม.
ชิ้นส่วนอะไหล่ | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (2) | 41733-88 |
แหวนรอง, ตัวปิดผนึก (2) | 41731-01 |
แถบรัดสาย (3) | 10065 |
พี-แคลมป์ (2) | 10059A |
หมายเลขชุดอุปกรณ์สายเบรกบนสไตล์มาตรฐาน
ตาราง 15 ชุดอุปกรณ์สายเบรกหน้าชิ้นเดียวสไตล์มาตรฐาน - สลักเกลียวบันโจ 10 มม.
การประกอบ: ดูคู่มือการประกอบเครื่องแฮนด์บาร์ | |
|---|---|
ชุดอุปกรณ์ | ความยาว |
41800326 | 1,049 mm (41 in) |
ตาราง 16 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกหน้าชิ้นเดียวสไตล์มาตรฐาน - สลักเกลียวบันโจ 10 มม.
ชิ้นส่วนอะไหล่ | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (4) | 12300033 |
พี-แคลมป์ (1) | 10053 |
ตาราง 17 ชุดอุปกรณ์สายเบรกหน้าชิ้นเดียวสไตล์มาตรฐาน - สลักเกลียวบันโจ 10 มม.
การประกอบ: ดูคู่มือการประกอบเครื่องแฮนด์บาร์ | |
|---|---|
ชุดอุปกรณ์ | ปรับเปลี่ยนความยาวได้ |
41800610 | 331 mm (13 in) |
41800611 | 429 mm (17 in) |
ตาราง 18 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกหน้าชิ้นเดียวสไตล์มาตรฐาน - สลักเกลียวบันโจ 10 มม.
ชิ้นส่วนอะไหล่ | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (4) | 12300033 |
แหวนยาง (2) | 12100087 |
ตาราง 19 ชุดอุปกรณ์สายเบรกบนสไตล์มาตรฐาน - สลักเกลียวบันโจ 10 มม.
การประกอบ: ดูคู่มือการประกอบเครื่องแฮนด์บาร์ | ||
|---|---|---|
ชุดอุปกรณ์ | ความยาว | มุมบันโจ |
41800656 | 847 mm (33 in) | 10° |
41800657 | 746 mm (29 in) | 10° |
41800667 | 557 mm (22 in) | 10° |
41800676 | 581 mm (23 in) | 10° |
41800678 | 699 mm (28 in) | 10° |
41800709 | 876 mm (34 in) | 10° |
41800710 | 787 mm (31 in) | 10° |
41800711 | 622 mm (24 in) | 10° |
41800652 | 496 mm (20 in) | 56° |
41800677 | 560 mm (22 in) | 56° |
41800704 | 521 mm (21 in) | 56° |
41800705 | 597 mm (24 in) | 56° |
41800653 | 674 mm (26.5 in) | 56° |
41800654 | 499 mm (20 in) | 90° |
41800655 | 601 mm (24 in) | 90° |
41800706 | 622 mm (24 in) | 90° |
41800707 | 546 mm (21.5 in) | 90° |
41800708 | 660 mm (26 in) | 90° |
41800802 | 432 mm (17 in) | 10° |
41800803 | 483 mm (19 in) | 10° |
ตาราง 20 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกบนสไตล์มาตรฐาน - สลักเกลียวบันโจ 10 มม.
ชิ้นส่วนอะไหล่ | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, บน (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (2) | 41756-08 |
สกรู, เกลียวปล่อย (1) | 10200422 |
พี-แคลมป์ (1) | 10053 |
ตาราง 21 ชุดอุปกรณ์สายเบรกบนสไตล์มาตรฐาน - สลักเกลียวบันโจ 12 มม.
การประกอบ: ดูคู่มือการประกอบเครื่องแฮนด์บาร์ | ||
|---|---|---|
ชุดอุปกรณ์ | ความยาว | มุมบันโจ |
41800722 | 876 mm (34.5 in) | 10° |
41800723 | 787 mm (31 in) | 10° |
41800721 | 597 mm (23.5 in) | 56° |
41800720 | 499 mm (20 in) | 90° |
41800810 | 746 mm (29 in) | 10° |
ตาราง 22 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกบนสไตล์มาตรฐาน - สลักเกลียวบันโจ 12 มม.
ชิ้นส่วนอะไหล่ | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, บน (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (2) | 10600007 |
สกรู, เกลียวปล่อย (1) | 10200422 |
พี-แคลมป์ (1) | 10053 |
หมายเลขชุดอุปกรณ์สายเบรกล่าง
ตาราง 23 ชุดอุปกรณ์สายเบรกล่าง - ไม่มีเบรก ABS
ความเหมาะสม | ชุดอุปกรณ์ Diamondback | ชุดอุปกรณ์ Diamond-Black | Stock Style | ความยาว, มุมบันโจคาลิปเปอร์ |
|---|---|---|---|---|
ดูคู่มือการประกอบเครื่องแฮนด์บาร์ | 41800226 | 41800228 | - | 48 cm (19 in) ความยาว, 10 mm x 65° |
41800412 | 41800413 | - | 53 cm (21 in) ความยาว, 10 mm x 65° | |
41800590A | 41800592A | - | 43 cm (16.9 in) ความยาว, 10 mm x 65° | |
42110-07 | 38116-10 | - | 54.6 cm (21 in) ความยาว, ⅜ in x 78° | |
42110-07 | 38116-10 | - | 54.6 cm (21 in) ความยาว, ⅜ in x 78° | |
42110-07 | 38116-10 | - | 54.6 cm (21 in) ความยาว, ⅜ in x 78° | |
42366-07 | 48924-10 | - | 57.9 cm (23 in) ความยาว, ⅜ in x 78° | |
42108-07 | 48926-10 | - | 61 cm (24 in) ความยาว, ⅜ in x 78° | |
42112-08A | 48928-10 | - | 61 cm (24 in) ความยาว, ⅜ in x 78° | |
42371-07 | 48920-10 | - | 51.6 cm (20 in) ความยาว, ⅜ in x 78° | |
41800374 | 41800375 | - | 51.6 cm (20 in) ความยาว, 10 mm x 60° | |
45770-08 | - | - | 59.2 cm (23 in) ความยาว, ⅜ in x 78° | |
42366-07 | 48924-10 | - | 57.9 cm (23 in) ความยาว, ⅜ in x 78° | |
42110-07 | 38116-10 | - | 54.6 cm (21.5 in) ความยาว, ⅜ in x 78° | |
41800634 | - | 41800636 | 49.3 cm (19 in) ความยาว, 10 mm x 90° | |
45818-07 | 48938-10 | - | 40.6 cm (16 in) ความยาว, ⅜ in x 78° | |
45820-07 | - | - | 40.6 cm (16 in) ความยาว, ⅜ in x 78° | |
44907-08 | 48942-10 | - | 38.9 cm (15 in) ความยาว, 10 mm x 90° | |
44905-08 | 41800280 | - | 38.9 cm (15 in) ความยาว, 10 mm x 90° | |
41800336 | 41800338 | - | 54 cm (21 in) ความยาว, 10 mm x 65° | |
41800336 | 41800338 | - | 54 cm (21 in) ความยาว, 10 mm x 65° | |
83666-10 | - | - | 42.7 cm (17 in) ความยาว, 10 mm x 90° |
ตาราง 24 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกล่าง - ไม่มีเบรก ABS
ชิ้นส่วนอะไหล่ ชุดอุปกรณ์ 41800226, 41800228, 41800412, 41800413 | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, ล่าง (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (2) | 41756-08 |
พี-แคลมป์, ห่อหุ้ม (1) | 42364-07 |
ตาราง 25 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกล่าง - ไม่มีเบรก ABS
ชิ้นส่วนอะไหล่ ชุดอุปกรณ์ 41800590A, 41800592A | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, ล่าง (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (2) | 41756-08 |
ตาราง 26 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกล่าง - ไม่มีเบรก ABS
ชิ้นส่วนอะไหล่ ชุดอุปกรณ์ 42110-07, 38116-10, 42108-07, 48926-10, 42371-07, 48920-10, 41800374, 41800375, 45770-08, 42366-07, 48924-10, 41800634, 41800636 | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, ล่าง (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (2) | 41731-01 |
แถบรัดสาย (3) | 10065 |
สกรู (45770-08 เท่านั้น) | 3594 |
แหวนรอง, แบน (45770-08 เท่านั้น) | 6703 |
ตาราง 27 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกล่าง - ไม่มีเบรก ABS
ชิ้นส่วนอะไหล่ ชุดอุปกรณ์ 42112-08A, 48928-10 | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, ล่าง (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (4) | 41731-01 |
สกรู (1) | 923 |
พี-แคลมป์ (1) | 10059A |
ตาราง 28 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกล่าง - ไม่มีเบรก ABS
ชิ้นส่วนอะไหล่ ชุดอุปกรณ์ 45818-07, 48938-10, 45820-07 | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, ล่าง (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (4) | 41731-011 |
แถบรัดสาย (3) | 10065 |
ตาราง 29 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกล่าง - ไม่มีเบรก ABS
ชิ้นส่วนอะไหล่ Kits 44907-08, 48942-10, 44905-08, 41800280, 83666-10 | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, ล่าง (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (4) | 41751-06A |
แถบรัดสาย (3) | 10065 |
ตาราง 30 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกล่าง - ไม่มีเบรก ABS
ชิ้นส่วนอะไหล่ ชุดอุปกรณ์ 41800336, 41800338 | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, ล่าง (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (4) | 41751-06A |
พี-แคลมป์, ขนาดใหญ่ (1) | ไม่มีจำหน่ายแยก |
พี-แคลมป์, ขนาดเล็ก (1) | ไม่มีจำหน่ายแยก |
แถบรัดสาย (3) | 10006 |
ตาราง 31 ชุดอุปกรณ์สายเบรกล่าง - มีเบรก ABS
ความเหมาะสม | ชุดอุปกรณ์ Diamondback | ชุดอุปกรณ์ Diamond-Black | ความยาว, มุมบันโจคาลิปเปอร์ |
|---|---|---|---|
ดูคู่มือการประกอบเครื่องแฮนด์บาร์ | 41800230A | 41800232A | 49 cm (19 in) ความยาว, 10 mm x 65° |
41800416A | 41800417A | 54 cm (21 in) ความยาว, 10 mm x 65° | |
41800585 | 41800587 | 43 cm (17 in) ความยาว, 10 mm x 65° | |
41800050 | - | 49.5 cm (19.5 in) ความยาว, ⅜ in x 78° | |
41800032A | 41800076A | 55.4 cm (22 in) ความยาว, ⅜ in x 78° | |
41800048 | 41800078 | 48.3 cm (19 in) ความยาว, ⅜ in x 78° | |
41800032A | 41800076A | 55.4 cm (22 in) ความยาว, ⅜ in x 78° | |
41800048 | 41800078 | 48.3 cm (19 in) ความยาว, ⅜ in x 78° | |
38132-11A | 38135-11A | 47.8 cm (19 in) ความยาว, 10 mm x 65° | |
41800370 | 41800369 | 47 cm (18.5 in) ความยาว, 10 mm x 60° | |
41800370 | 41800369 | 47 cm (18.5 in) ความยาว, 10 mm x 60° | |
38186-11A | - | 51.6 cm (20 in) ความยาว, 10 mm x 65° | |
41800308A | 41800022B | 53.8 cm (21 in) ความยาว, 10 mm x 65° | |
41800370 | 41800369 | 47 cm (18.5 in) ความยาว, 10 mm x 60° | |
38186-11A | - | 51.6 cm (20 in) ความยาว, 10 mm x 65° | |
41800308A | 41800022B | 53.8 cm (21 in) ความยาว, 10 mm x 65° | |
41800632 | - | 42.1 cm (17 in) ความยาว, 10 mm x 90° | |
41800632A | - | 44.7 cm (17.6 in) ความยาว, 10 mm x 90° | |
41825-09 | 48946-10 | 38.1 cm (15 in) ความยาว, 10 mm x 90° | |
46049-09 | - | 35.6 cm (14 in) ความยาว, 10 mm x 90° | |
41800332 / สายเบรกกลาง | 41800333 / สายเบรกกลาง | 37.8 cm (15 in) ความยาว, 10 mm x 90° | |
41600094 อะแดปเตอร์ (สีโครเมียม) | 2.5 cm (1 in) ความยาว, 12 mm x 80° | ||
41800292 | - | 42.7 cm (17 in) ความยาว, 10 mm x 60° | |
ตาราง 32 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกล่าง - มีเบรก ABS
ชิ้นส่วนอะไหล่ ชุดอุปกรณ์ 41800230A, 41800232A, 41800416A, 41800417A | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, ล่าง (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (2) | 41756-08 |
แถบรัดสาย (3) | 10065 |
ตาราง 33 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกล่าง - มีเบรก ABS
ชิ้นส่วนอะไหล่ ชุดอุปกรณ์ 41800585, 41800587 | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, ล่าง (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (4) | 41756-08 |
ตาราง 34 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกล่าง - มีเบรก ABS
ชิ้นส่วนอะไหล่ ชุดอุปกรณ์ 41800050, 41800032A, 41800076A | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, ล่าง (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (2) | 41731-01 |
สกรู (1) | 4240 |
แหวนล็อก (1) | 7118 |
ตาราง 35 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกล่าง - มีเบรก ABS
ชิ้นส่วนอะไหล่ ชุดอุปกรณ์ 41800048, 41800078 | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, ล่าง (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (2) | 41731-01 |
สกรู (1) | 4240 |
แหวนล็อก (1) | 7118 |
ตาราง 36 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกล่าง - มีเบรก ABS
ชิ้นส่วนอะไหล่ ชุดอุปกรณ์ 38132-11A, 38135-11A, 38186-11A, 41800308A, 41800022B | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, ล่าง (1) | ไม่มีจำหน่ายแยก |
สายเบรก, ระหว่างกลาง (HCU ไปสายเบรกบน) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (41800022B, 41800308A เท่านั้น) (2) | 41756-08 |
แหวนรอง, ตัวปิดผนึก (ชุดอุปกรณ์อื่นทั้งหมด)(4) | 41731-01 |
แหวนรอง, ตัวปิดผนึก (2) | 41733-88 |
แถบรัดสาย (2) | 10006 |
ตาราง 37 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกล่าง - มีเบรก ABS
ชิ้นส่วนอะไหล่ ชุดอุปกรณ์ 41800370, 41800369 | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, ล่าง (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (2) | 41731-01 |
แหวนรอง, ตัวปิดผนึก (2) | 41733-88 |
แหวนรอง, ตัวปิดผนึก (2) | 41756-08 |
แถบรัดสาย (3) | 10006 |
ตาราง 38 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกล่าง - มีเบรก ABS
ชิ้นส่วนอะไหล่ ชุดอุปกรณ์ 41825-09, 48946-10, 46049-09, สายเบรกกลาง 41800332, 41800333 | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, ล่าง (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (จำนวนเปลี่ยนแปลงได้) | 41751-06A |
แถบรัดสาย (จำนวนเปลี่ยนแปลงได้) | 10065 |
ตาราง 39 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกล่าง - มีเบรก ABS
ชิ้นส่วนอะไหล่ ชุดอุปกรณ์ 41600094 อะแดปเตอร์ (สีโครเมียม), 41800292 | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, ชุดประกอบลิงก์หน้า (1) | ไม่มีจำหน่ายแยก |
สายเบรก, ชุดประกอบลิงก์ท้าย (1) | ไม่มีจำหน่ายแยก |
แหวนรอง, ตัวปิดผนึก (2) | 10600007 |
แหวนรอง, ตัวปิดผนึก (10) | 41756-08 |
คลิปยึด (2) | 12200077 |
สกรู (2) | 4813A |
สายรัดสายเคเบิล (8) | 10006 |
ตาราง 40 อะไหล่สำรอง: ชุดอุปกรณ์สายเบรกล่าง - มีเบรก ABS
ชิ้นส่วนอะไหล่ ชุดอุปกรณ์ 41800632, 41800632A | |
|---|---|
รายละเอียด (จำนวน) | หมายเลขชิ้นส่วน |
สายเบรก, ล่าง (1) | ไม่มีจำหน่ายแยก |
บุชชิ่ง,ท่อร่วม (1) | ไม่มีจำหน่ายแยก |
สกรู, โชลเดอร์ (1) | 5004 |
แหวนรอง, ตัวปิดผนึก (2) | 41756-08 |
หมายเลขชุดอุปกรณ์สายเบรกกลาง
ตาราง 41 ชุดอุปกรณ์สายเบรกกลางบนสไตล์มาตรฐาน
ความเหมาะสม | ชุดอุปกรณ์ |
|---|---|
ดูคู่มือการประกอบเครื่องแฮนด์บาร์ | 41800321 |
41800738 |
ตาราง 42 ชุดอุปกรณ์สายเบรกกลางล่างสไตล์มาตรฐาน
ความเหมาะสม | ชุดอุปกรณ์ |
|---|---|
ดูคู่มือการประกอบเครื่องแฮนด์บาร์ | 41800323A |
41800690 |
หมายเลขชุดอุปกรณ์อะแดปเตอร์สายเบรก
ตาราง 43 อะแดปเตอร์สายเบรกบน
การประกอบ: ดูคู่มือการประกอบเครื่องแฮนด์บาร์ | |
|---|---|
ใช้ | ชุดอุปกรณ์ |
สายเบรกบนแบบถักไปยังสายเบรกล่าง | 41600245 |
สายเบรกบนสไตล์มาตรฐานไปยังสายเบรกล่าง | 41600260 |
รุ่น
สำหรับข้อมูลที่สอดคล้องกับแต่ละรุ่น โปรดดูที่แคตตาล็อกขายปลีกของ P&A หรือส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com (ภาษาอังกฤษเท่านั้น)
ข้อกำหนดในการติดตั้ง
ต้องใช้น้ำมันเบรกไฮดรอลิกใหม่ที่ไม่ปนเปื้อน ดูน้ำมันเบรกที่ถูกต้องในคู่มือผู้ใช้รถ
หมายเหตุ
หากน้ำมันเบรกสัมผัสกับพื้นผิวทำสี ให้ล้างบริเวณดังกล่าวด้วยน้ำสะอาด โดยทันทีสารเหลวเบรค DOT 4 (41800219)
คลุมชิ้นส่วนสีไว้เพื่อป้องกันพื้นผิว
การถอดสายเบรกหน้าแบบมาตรฐาน
สำหรับขั้นตอนการถอดที่ถูกต้อง ให้ดูที่คู่มือซ่อมบำรุงของรถคันที่กำลังดำเนินการอยู่
การติดตั้งสายเบรกหน้า
สำหรับขั้นตอนการติดตั้งที่เหมาะสม โปรดดูคู่มือการซ่อมบำรุงของรถมอเตอร์ไซค์รุ่นที่กำลังดัดแปลง
หมายเหตุ
การจัดวางสายเบรกหน้าที่กำหนดสำหรับแฮนด์บาร์ที่กำลังติดตั้งอยู่นั้นจะถือว่าเป็นแบบเดียวกับการเดินสายมาตรฐานที่มีแฮนด์บาร์อุปกรณ์เสริมติดตั้งอยู่ โปรดทราบว่าในบางกรณีอาจต้องมีการปรับเปลี่ยนการเดินสาย หรืออาจต้องใช้สายเบรกที่มีความยาวแตกต่างไป ติดต่อศูนย์จำหน่าย Harley-Davidson หากต้องใช้สายเบรกที่มีความยาวแตกต่างไป
ในบางกรณีชุดประกอบสายเบรกอุปกรณ์เสริมจะแตกต่างจากชุดประกอบแบบมาตรฐาน ดูด้านล่างเพื่อให้แน่ใจว่า การนำไปใช้งานไม่มีความแตกต่างของชุดประกอบที่ต้องทราบ
สายเบรกกลางมี ABS รุ่น Touring ปี 2014 เป็นต้นไปและสายเบรกกลางรุ่น FLHTCUTG/FLRT ปี 2019 เป็นต้นไป การติดตั้งและการเดินสาย
หมายเหตุ
รุ่น Touring ปี 2014 เป็นต้นไปจะมีสายเบรกกลางสไตล์มาตรฐานที่วิ่งจากโมดูล ระบบเบรกป้องกันล้อล็อก (ABS) ไปที่บริเวณแฟริ่ง ซึ่งทำให้สามารถใช้กล่องและวิธีเดินสายแบบมาตรฐานได้ สายเบรกกลางจะมีความยาวเกินมาเพื่อให้สามารถเดินสายโดยมีความตึงที่จุดเชื่อมต่อระหว่างสายกลางกับสายถักน้อยที่สุดเท่าที่เป็นไปได้
| 1. | ทำตามคำแนะนำการติดตั้งในคู่มือซ่อมบำรุงจนถึงขั้นตอนการจัดวางสายเบรกใหม่บนตัวรถ | |
| 2. | หากติดตั้งสายเบรกล่างแบบถัก ให้นำสายเบรก ล่าง สายเบรก กลางล่างข้างขวา สายเบรก กลางล่างข้างซ้าย และแหวนซีลสี่ตัวออกมา | |
| 3. | ดูภาพประกอบที่ 1 เดินสายข้อต่อหมุนตัวผู้ของสายเบรก กลางล่าง (2) จากด้านหน้ารถไปยังตำแหน่งที่แสดงไว้หลังแคลมป์สามขาด้านล่าง | |
| 4. | เดินสายเบรก กลางล่าง แบบยืดหยุ่นได้: หลีกเลี่ยงการบิดงอสายเบรก a. เดินสายเบรกข้างหลังมัดสายไฟ (6) b. เดินสายข้างหน้าแกนบังคับเลี้ยว ข้างใต้วิทยุ (8) c. เดินสายไปทางด้านขวาของแกนหลักไปยังโมดูล ABS | |
| 5. | ติดตั้งแหวนซีลบนข้อต่อบันโจทั้งสองด้านโดยที่สายเบรกกลางล่างขนานกันและไม่บิดงอ ใส่สลักเกลียวบันโจที่ถอดออกไปจากโมดูล ABS ก่อนหน้านี้ ปล่อยไว้หลวมๆ | |
| 6. | ใส่สายเบรกล่างที่ข้อต่อหมุนแล้วเดินสายไปที่คาลิปเปอร์ด้านหน้า ใส่แหวนรองและสลักเกลียวบันโจที่ถอดออกไปก่อนหน้านี้ ปล่อยไว้หลวมๆ | |
| 7. | หากติดตั้งสายเบรกบนแบบถัก ให้นำสายเบรกบน สายเบรกกลางบน และแหวนซีลสองตัวออกมา | |
| 8. | จัดตำแหน่งสายเบรกบน a. รุ่น FLHT, FLHX, FLHTCUTG: ดู รูปภาพ 1. จัดตำแหน่งสายเบรกบน (3) กับข้อต่อบันโจที่แม่ปั๊มเบรก และให้ปลายเกลียวหัวต่อหมุนหันไปด้านหน้า เดินสายปลายเกลียวหัวต่อหมุนด้านหน้าแกนบังคับเลี้ยวและสายคลัตช์ไฮดรอลิก (4) เชื่อมกับสายเบรกกลางบนด้านหน้าแกนบังคับเลี้ยวและเดินสายทวนเข็มนาฬิกาข้างหลังมัดสายไฟไปตามด้านขวาของแกนหลักไปยังโมดูล ABS b. รุ่น FLTR, FLRT: ดู รูปภาพ 2. จัดตำแหน่งสายเบรกบน (7) กับข้อต่อบันโจที่แม่ปั๊มเบรก และให้ปลายเกลียวหัวต่อหมุนหันไปด้านหน้า เดินสายตามเข็มนาฬิกาลงมารอบชิ้นส่วนหลักของเฟรมใต้ตัวยกแฮนด์บาร์และลงมาทางด้านซ้ายของโครงสร้างรองรับแฟริ่ง เชื่อมกับสายเบรกกลางบนที่เดินสายใต้โครงสร้างแฟริ่งในทิศทางทวนเข็มนาฬิกาและลงทางด้านขวาของแกนหลักไปยังโมดูล ABS | |
| 9. | กลับไปดำเนินการต่อตามคู่มือซ่อมบำรุงเพื่อให้ขั้นตอนการติดตั้งสายเบรกเสร็จสมบูรณ์ในการซีลข้อต่อบันโจทั้งหมดที่ทั้งแม่ปั๊มเบรกและโมดูล ABS | |
| 10. | ขันข้อต่อหมุนทั้งหมดให้แน่น ตรวจสอบให้แน่ใจว่าน็อตข้อต่อหมุนเท่านั้นที่หมุน ขันน็อตข้อต่อหมุนด้วยนิ้วจนแน่นแล้วขันต่อไปอีก 45° หรือ: แรงบิด: 5.1–7.3 N·m (45–65 in-lbs) |

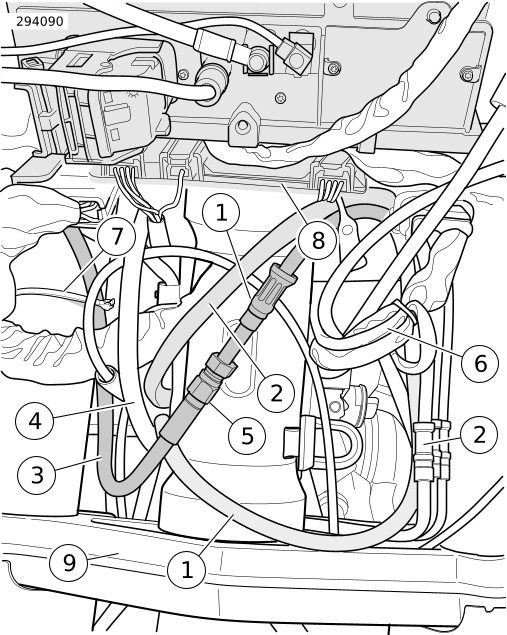

| 1 | สายเบรกกลางบน (เดินสายทวนเข็มนาฬิกา) |
| 2 | สายเบรกกลางบน (เดินสายตามข็มนาฬิกา) |
| 3 | สายเบรกบน, แบบถัก |
| 4 | สายคลัตช์ไฮดรอลิก |
| 5 | การเชื่อมต่อสายเบรกบนของน็อตข้อต่อหมุน (หุ้มด้วยปลอกป้องกัน) |
| 6 | สายเบรกเดินไว้ด้านหลังชุดมัดสายไฟ |
| 7 | สายเบรกบนมัดติดกับกระบอกโช้คหน้าข้างขวา |
| 8 | วิทยุและฐานยึดวิทยุ |
| 9 | น็อตข้อต่อหมุนสายเบรกล่าง (หลังแคลมป์สามขาตัวล่าง) |
รูปภาพ 1 มุมมองแฟริ่งด้านนอก - การเดินสายเบรก: FLHT, FLHX

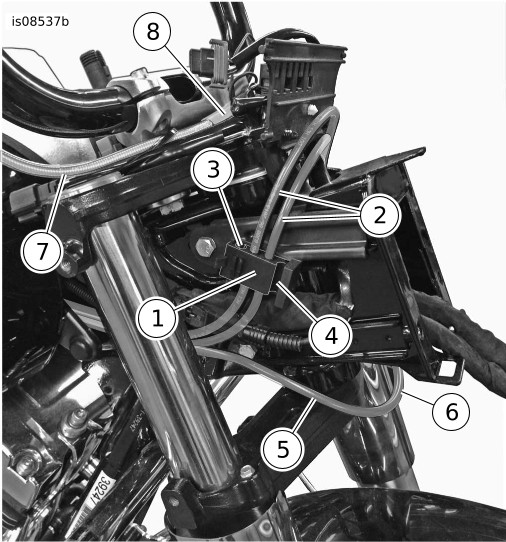

| 1 | คลิปยึดสายเบรกไปข้างหน้า |
| 2 | สายเบรกกลางล่าง (2) |
| 3 | ช่องที่ไม่ได้ใช้ (สำหรับสายเบรกบน OE) |
| 4 | ช่องสำหรับสายคลัตช์ไฮดรอลิก |
| 5 | สายเบรกกลางบน |
| 6 | ยึดสายเบรกกลางบนไว้ที่นี่ (ข้างใต้เฟรมรถ) |
| 7 | สายเบรกบนแบบถัก |
| 8 | การเชื่อมต่อสายเบรกบนแบบถักกับสายเบรกกลางบน หุ้มด้วยปลอกป้องกัน ยึดไว้กับตัวยกแฮนด์ |
รูปภาพ 2 มุมมองแฟริ่งด้านนอก - การเดินสายเบรก: FLTR
สายเบรกล่างไม่มี ABS รุ่น TOURING ปี 2014 เป็นต้นไป
| 1. | ทำตามคำแนะนำการติดตั้งในคู่มือซ่อมบำรุงจนถึงขั้นตอนการจัดวางสายเบรกใหม่บนตัวรถ | |
| 2. | รถรุ่น Touring แบบมาตรฐานบางส่วนจะมีการใส่สลักสปริงบอกตำแหน่งบนพื้นผิวติดตั้งสำหรับท่อร่วมสายเบรกล่าง ถอดสลักสปริงออกก่อนติดตั้งชุดอุปกรณ์สายเบรกใหม่ | |
| 3. | ถอดกล่องพลาสติกติดตั้งสายเบรกที่อยู่ด้านหลังแคลมป์สามขาตัวล่างออก เก็บสกรูยึดไว้ใช้ภายหลัง | |
| 4. | หมายเหตุ มีการติดตั้งท่อร่วมสายเบรกล่างเพื่อให้สายทั้งสองที่ต่อกับคาลิปเปอร์ไปด้านท้ายและลงล่าง | |
| 5. | จัดตำแหน่งสายเบรกล่าง (2) ที่ด้านหลังของแคลมป์สามขา และจัดกึ่งกลางขาล่างของสายเบรกอยู่ระหว่างโช้คหน้าโดยจัดให้หันไปทางด้านท้ายและลงล่าง | |
| 6. | หมายเหตุ สายเบรกต้องไม่สัมผัสกับโช้คหน้า ถ้าสายเบรกทั้งสองสัมผัสโช้คหน้า ให้คลายพี-แคลมป์ จัดตำแหน่งใหม่ แล้วขันให้แน่นอีกครั้ง แรงบิด: 13.6–20.3 N·m (10–15 ft-lbs) | |
| 7. | ขันข้อต่อหมุนให้แน่น ตรวจสอบให้แน่ใจว่าน็อตข้อต่อหมุนเท่านั้นที่หมุน ขันน็อตข้อต่อหมุนด้วยนิ้วจนแน่นแล้วขันต่อไปอีก 45° หรือ: แรงบิด: 5.1–7.3 N·m (45–65 in-lbs) | |
| 8. | กลับไปดำเนินการต่อตามคู่มือซ่อมบำรุงเพื่อให้ขั้นตอนการติดตั้งสายเบรกเสร็จสมบูรณ์ที่ทั้งแม่ปั๊มเบรกและคาลิปเปอร์หน้า |
| 1 | ชุดประกอบสายเบรกบน (แม่ปั๊มเบรกไปน็อตข้อต่อหมุนตัวเมีย) |
| 2 | ชุดประกอบสายเบรกล่าง (ข้อต่อหมุนตัวผู้ไปคาลิปเปอร์) |
| 3 | แม่ปั๊มเบรก |
| 4 | คาลิเปอร์ |
| 5 | การเชื่อมต่อน็อตข้อต่อหมุนของสายเบรกบนและล่าง |
| 6 | พี-แคลมป์, ขนาดใหญ่ |
| 7 | พี-แคลมป์, ขนาดเล็ก (2) |

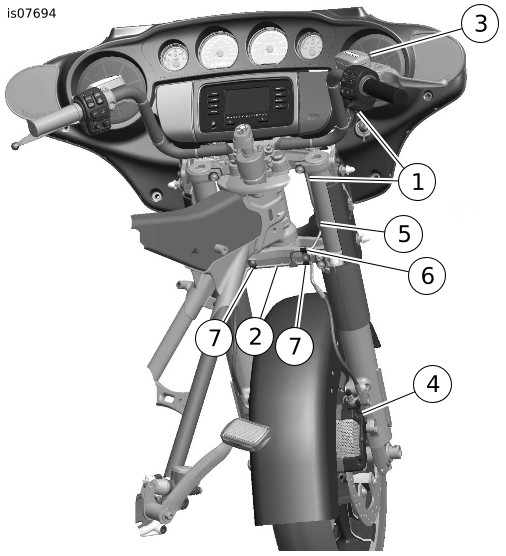

รูปภาพ 3 สายเบรกหน้าไม่มี ABS ปี 2014 เป็นต้นไป
สายลิงก์ล่างรุ่น FLHTCUTG ปี 2014 เป็นต้นไปและรุ่น FLRT ปี 2015 เป็นต้นไป
| 1. | หมายเหตุ ขั้นตอนทั้งหมดในการติดตั้งสายเบรกล่างเหล่านี้จะเหมือนกับที่อธิบายในคู่มือซ่อมบำรุง ยกเว้นคลิปพลาสติกยึดที่เพิ่มเข้ามา |
| 1 | คลิปยึดสายเบรกล่าง (2) |

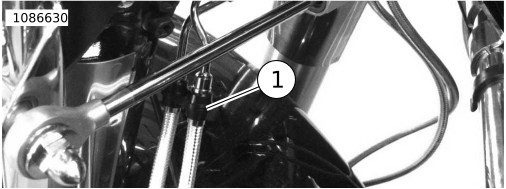

รูปภาพ 4 คลิปยึดสายเบรกล่าง
สายเบรกบนมี ABS รุ่น SOFTAIL ปี 2011-2017 เดินสายกับรุ่น FL ที่มีครอบโช้คหน้า
| 1. | หมายเหตุ ขั้นตอนทั้งหมดในการติดตั้งสายเบรกล่างเหล่านี้จะเหมือนกับที่อธิบายในคู่มือซ่อมบำรุง ยกเว้นมีการใช้พี-แคลมป์ตัวล่างกับรุ่น FL ที่มีครอบโช้คหน้า แรงบิด: 2.3–3.4 N·m (20–30 in-lbs) |
อะแดปเตอร์สายเบรกบนรุ่น SOFTAIL ปี 2018 เป็นต้นไป
| 1. | หมายเหตุ ทำตามคำแนะนำการติดตั้งในคู่มือซ่อมบำรุงจนถึงขั้นตอนการจัดวางสายเบรกบนใหม่บนตัวรถ | |
| 2. | ก่อนใส่สายเบรกบนกับตัวรถ ให้ใส่อะแดปเตอร์ที่เหมาะสมกับปลายด้านล่างของสายเบรกบน ปล่อยไว้หลวมๆ เพื่อให้สามารถปรับเปลี่ยนได้ก่อนการเดินสายขั้นสุดท้าย | |
| 3. | เมื่อการเดินสายเบรกบนเสร็จสมบูรณ์ ให้ขันข้อต่อบันโจและน็อตข้อต่อท่อให้แน่นตามข้อมูลจำเพาะแรงบิดที่อธิบายในคู่มือซ่อมบำรุง | |
| 4. | รูปภาพ 5
ขันข้อต่อหมุนให้แน่น
ตรวจสอบให้แน่ใจว่าน็อตข้อต่อหมุนเท่านั้นที่หมุน ขันน็อตข้อต่อหมุนด้วยนิ้วจนแน่นแล้วขันต่อไปอีก 45° หรือ: แรงบิด: 5.1–7.3 N·m (45–65 in-lbs) |
| 1 | น็อตข้อต่อหมุน |
| 2 | น็อตทรงกระบอก |

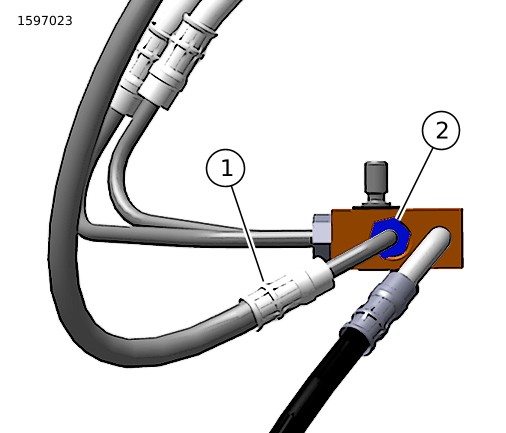

รูปภาพ 5 อะแดปเตอร์สายเบรก
| 1 | สายเบรก |
| 2 | น็อตทรงกระบอก |
รูปภาพ 6 การวางแนวของสายดิสก์เบรก
การประกอบขั้นสุดท้ายและกลับไปที่การบริการ (ทุกรุ่น)
| 1. | ดูวิธีการประกอบขั้นสุดท้ายในคู่มือซ่อมบำรุงสำหรับรถคันที่กำลังดำเนินการอยู่ ประกอบด้วย: |
- การยึดสายเบรกทั้งหมดและระบบที่เกี่ยวข้องอย่างเหมาะสมโดยมีข้อยกเว้นที่ระบุไว้ที่นี่
- ค่าแรงบิดสำหรับชิ้นส่วนขันยึดทั้งหมด
- ใช้น้ำมันเบรกชนิดที่เหมาะสม
- ขั้นตอนการไล่ลมเบรกถูกต้อง
- ตรวจสอบการรั่วซึม
| 2. | หมายเหตุ เมื่อเดินสายเบรกเสริม จะมีเป้าหมายดังนี้
การปรับการเดินสายเบรก อาจรวมถึง
| |
| 3. | หลังจากดำเนินการขั้นตอนทั้งหมดในคู่มือซ่อมบำรุงและที่ระบุข้างต้นแล้ว ค่อยๆ ทดลองขับขี่รถอย่างระมัดระวัง หากเบรกไม่ทำงานตามที่คาดคิด ให้ทำซ้ำขั้นตอนการไล่ลมเบรกที่อธิบายไว้ในคู่มือซ่อมบำรุง |
