MODÜLER FREN BORUSU KİTLERİ

J064512021-10-14

GENEL

NOT

Farklı ana silindir banjo açılarına, banjo çaplarına ve fren borusu uzunluğuna sahip Diamondback™, Diamond-Black ve Stock Style üst fren boruları mevcuttur. Araçtaki modifikasyonlara göre (opsiyonel gidonlar gibi) kısa veya uzun borular gerekir. P&A perakende kataloğuna bakın veya bir Harley-Davidson bayisine danışın.

Modüler fren borusunu montajını tamamlamak için, bir alt fren borusu tertibatı da gerekebilir. Alt fren borusu tertibatları araç modeline göre değişiklik gösterir.

UYARI

Fren hattı contalarını değiştirin. Önceki contaların tekrar kullanılması frenin arızalanmasına ve aracın kontrolünün kaybedilmesine neden olarak ölüm veya ciddi yaralanma ile sonuçlanabilir. (00318a)

DIKKAT

Kaçak oluşmamasına özen gösterin. Montajdan önce contaların, banço cıvataların ve fren hattının temiz ve hasarsız olduğundan emin olun. (00323a)

UYARI

Fren ana silindirinde yalnızca DOT 4 hidrolik fren sıvısı kullanın. Diğer tür sıvıların kullanılması fren sisteminin hasar görmesine neden olabilir ve fren yapmayı olumsuz etkileyebilir; bu da ölüme veya ciddi yaralanmaya yol açabilir. (00597c)

UYARI

DOT 4 fren sıvısıyla temas sonucunda ciddi sağlık sorunları meydana gelebilir. Doğru bir cilt ve göz korumasının eksikliği, ölüm veya ciddi yaralanmayla sonuçlanabilir.

Solunursa: Sakin olun, açık havaya çıkın ve tıbbi yardım alın.
Cilde temas ederse: Bulaşmaya maruz kalan giysileri çıkarın. Hemen 15-20 dakika boyunca cildi bol su ile yıkayın. Rahatsızlık görülmeye başlanırsa tıbbi yardım alın.
Gözlere kaçarsa: Göz kapağınızı açık tutarak akan suda gözlerinizi en az 15 dakika boyunca yıkayın. Rahatsızlık görülmeye başlanırsa tıbbi yardım alın.
Yutulursa: Ağzınızı çalkalayın ve bolca su için. Kusmaya çalışmayın. Zehir Kontrolle İletişime Geçin. Acil tıbbi yardım gereklidir.
Daha fazla bilgi için sds.harley-davidson.com adresinde bulunan Güvenlik Veri Sayfası'na (SDS) bakın.

(00240e)

DIKKAT

DOT 4 Brake Fluid, temas ettiğinde boyalı ve karoser panosu yüzeylerine hasar verir. Frenler üzerinde çalışırken her zaman dikkatli olun ve yüzeyleri dökülmelere karşı koruyun. Buna uymadığınız takdirde, estetik hasar meydana gelebilir. (00239c)

UYARI

Sürücünün güvenliği bu kitin doğru takılmasına bağlıdır. ABS frenleri olan araçlarda bayinin takması gerekir. Bu kitin düzgün takılması, yalnızca bir Harley-Davidson Bayisi’nde bulunan özel aletlerin kullanılmasını gerektirir. Yanlış bakım yapılmış bir fren sistemi fren performansını olumsuz etkileyerek ölüme veya ciddi yaralanmaya yol açabilir. (00578b)

UYARI

Frenlere servis yaptıktan sonra ve motosikleti hareket ettirmeden önce, fren sistemi basıncı sağlamak için frenleri pompalayın. Yetersiz basınç fren performansını olumsuz etkileyerek ölümle veya ciddi yaralanmayla sonuçlanabilir. (00279a)

UYARI

Fren sistemini onardıktan sonra frenleri düşük hızda test edin. Frenler düzgün çalışmıyorsa, yüksek hızlarda test etmek kontrol kaybına neden olarak ölüm veya ciddi yaralanma ile sonuçlanabilir. (00289a)

UYARI

Sürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. İlgili servis el kitabı prosedürlerinden faydalanın. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00333b)

NOT

Bu talimat kılavuzu, servis kılavuz bilgileriyle ilgilidir. Bu yıl/model motosikletin bir servis kılavuzu bu montaj için gereklidir. Bir Harley-Davidson bayisinde bir tane bulunur.

Harley-Davidson, üstün nem ve paslanma önleyici özelliklerinden dolayı Harley-Davidson Platinum Label DOT 4 Brake Fluid'in kullanmanızı öneriyor.

Örgülü Üst Fren Borusu Kit Numaraları

Tablo 1. Örgülü Üst Fren Borusu Kitleri - 11 mm (7/16 inç) Banjo Cıvatası

Uygunluk: Bkz. Gidon Donanım Kılavuzu
Diamondback Kit	Diamond-Black Kit	Uzunluk	Banjo Açı
41800024A	-	508 mm (20 in)	0°
41800025A	-	533 mm (21 in)	0°

41800026A	-	559 mm (22 in)	0°

41800027A	-	584 mm (23 in)	0°

41800028A	-	610 mm (24 in)	0°

41800029A	41800341	635 mm (25 in)	0°

41800030A	-	660 mm (26 in)	0°

41800031A	41800104A	711 mm (28 in)	0°

41800042A	41800580	762 mm (30 in)	0°

41800043A	-	813 mm (32 in)	0°

41800044A	-	864 mm (34 in)	0°

41800051A	41800106A	483 mm (19 in)	35°

41800052A	-	508 mm (20 in)	35°

41800053A	41800108A	533 mm (21 in)	35°

41800054A	41800110A	559 mm (22 in)	35°

41800055A	-	584 mm (23 in)	35°

41800056A	-	610 mm (24 in)	35°

41800057A	-	635 mm (25 in)	35°

41800058A	-	660 mm (26 in)	35°

41800059A	41800112A	711 mm (28 in)	35°

41800060A	41800114A	762 mm (30 in)	35°

41800061A	41800116A	813 mm (32 in)	35°

41800062A	41800118A	864 mm (34 in)	35°
41800080A	41800120A	508 mm (20 in)	90°

41800082A	-	533 mm (21 in)	90°
41800084A	-	559 mm (22 in)	90°
41800088A	-	584 mm (23 in)	90°
41800090A	41800122A	610 mm (24 in)	90°
41800092A	-	635 mm (25 in)	90°

41800094A	-	660 mm (26 in) )	90°
41800096A	-	711 mm (28 in)	90°

41800098A	-	762 mm (30 in)	90°

41800100A	-	813 mm (32 in)	90°
41800102A	-	864 mm (34 in)	90°

Tablo 2. Servis Parçaları: Örgülü Üst Fren Borusu Kitleri - 11 mm (7/16 inç) Banjo Cıvatası

Servis Parçaları
Açıklama (Adet)	Parça Numarası
Fren Borusu, Üst (1)	Ayrı satılmaz
Pul, Conta (2)	41733-88
Kablo Kayışı (3)	10065
P-Kelepçe, Küçük (2)	10059A
P-Kelepçe, Yastıklı (1)	42364-07

Tablo 3. Örgülü Tek Parça Fren Borusu Kitleri - 10 mm Banjo Cıvatası

Uygunluk: Bkz. Gidon Donanım Kılavuzu
Diamondback Kit	Diamond-Black Kit	Uzunluk
-	41800178	864 mm (34 in)
46934-06	-	965 mm (38 in)
46936-06	-	1.024 mm (40 in)
46930-06	46779-09	1.054 mm (41,5 in)
41800283	46720-09	1.168 mm (46 in)

Tablo 4. Servis Parçaları: Örgülü Tek Parça Fren Borusu Kitleri - 10 mm Banjo Cıvatası

Servis Parçaları
Açıklama (Adet)	Parça Numarası
Fren Borusu, Üst (1)	Ayrı satılmaz
Pul, Conta (2)	41732-04
Kablo Kayışı (3)	10065
P-Kelepçe (3)	10059A

Tablo 5. Örgülü Tek Parça Ön Fren Borusu Kitleri - 10 mm Banjo Cıvatası

Uygunluk: Bkz. Gidon Donanım Kılavuzu
Diamondback Kit	Diamond-Black Kit	Uzunluk
41800670	-	740 mm (29 in)

Tablo 6. Servis Parçaları: Örgülü Tek Parça Ön Fren Borusu Kitleri - 10 mm Banjo Cıvatası

Servis Parçaları
Açıklama (Adet)	Parça Numarası
Fren Borusu, Üst (1)	Ayrı satılmaz
Pul, Conta (4)	41756-08

Tablo 7. Örgülü Tek Parça Ön Fren Borusu Kitleri - 10 mm Banjo Cıvatası

Uygunluk: Bkz. Gidon Donanım Kılavuzu
Diamondback Kit	Diamond-Black Kit	Uzunluk
41800671	-	380 mm (15 in)

Tablo 8. Servis Parçaları: Örgülü Tek Parça Ön Fren Borusu Kitleri - 10 mm Banjo Cıvatası

Servis Parçaları
Açıklama (Adet)	Parça Numarası
Fren Borusu, Üst (1)	Ayrı satılmaz
Pul, Conta (4)	41756-08

Tablo 9. Örgülü Üst Fren Borusu Kitleri - 10 mm BanjoCıvatası

Uygunluk: Bkz. Gidon Donanım Kılavuzu
Diamondback Kit	Diamond-Black Kit	Uzunluk	Banjo Açı
41800532	41800534	330 mm (13,0 in)	0°
41800234	41800248	381 mm (15,0 in)	0°
41800236	41800250	419 mm (16,5 in)	0°
41800464	-	470 mm (18,5 in)	0°
41800240	41800254	521 mm (20,5 in)	0°
41800424	41800440	572 mm (22,5 in)	0°
41800244	41800258	622 mm (24,5 in)	0°
41800246	41800260	673 mm (26,5 in)	0°
41800425	41800441	724 mm (28,5 in)	0°
41800453	41800456	775 mm (30,5 in)	0°
41800465	41800480	826 mm (32,5 in)	0°
41800466	-	876 mm (34,5 in)	0°
41800467	41800481	927 mm (36,5 in)	0°
41800818	-	381 mm (15,0 in)	35°
41800238	41800252	470 mm (18,5 in)	35°
41800452	41800455	521 mm (20,5 in)	35°
41800242	41800256	572 mm (22,5 in)	35°
41800420	41800436	622 mm (24,5 in)	35°
41800421	41800437	673 mm (26,5 in)	35°
41800422	41800438	724 mm (28,5 in)	35°
41800423	41800439	775 mm (30,5 in)	35°
41800468	41800551	826 mm (32,5 in)	35°
41800469	41800482	876 mm (34,5 in)	35°
41800470	-	927 mm (36,5 in)	35°
41800471	41800483	1.016 mm (40,0 in)	35°
41800472	41800484	1.117 mm (44,0 in)	35°
41800426	41800442	470 mm (18,5 in)	90°
41800427	41800443	521 mm (20,5 in)	90°
41800454	41800457	572 mm (22,5 in)	90°
41800473	41800553	622 mm (24,5 in)	90°
41800474	-	673 mm (26,5 in)	90°
41800475	-	724 mm (28,5 in)	90°
41800476	-	775 mm (30,5 in)	90°
41800477	41800485	826 mm (32,5 in)	90°
41800478	-	876 mm (34,5 in)	90°
41800479	-	927 mm (36,5 in)	90°
41800818	-	381 mm (15,0 in)	35°

Tablo 10. Servis Parçaları: Örgülü Üst Fren Borusu Kitleri - 10 mm BanjoCıvatası

Servis Parçaları
Açıklama (Adet)	Parça Numarası
Fren Borusu, Üst (1)	Ayrı satılmaz
Conta pulu, 10 mm (2)	41756-08
P-Kelepçe (1)	10059A
Kablo Kayışı (3)	10065

Tablo 11. Örgülü Üst Fren Borusu Kitleri - 12 mm Banjo Cıvatası

Uygunluk: Bkz. Gidon Donanım Kılavuzu
Diamondback Kit	Diamond-Black Kit	Uzunluk	Banjo Açı
41800726	-	876 mm (34,5 in)	0°
41800727	-	927 mm (36,5 in)	0°
41800725	-	673 mm (26,5 in)	35°
41800724	-	521 mm (20,5 in)	90°
41800806	-	826 mm (32,5 in)	0°
41800807	-	787 mm (31,0 in)	0°
41800826	-	724 mm (28,5 in)	35°

Tablo 12. Servis Parçaları: Örgülü Üst Fren Borusu Kitleri - 12 mm Banjo Cıvatası

Servis Parçaları
Açıklama (Adet)	Parça Numarası
Fren Borusu, Üst (1)	Ayrı satılmaz
Pul, Conta (4)	10600007
Kablo Kayışı (3)	10065
Vida, Kılavuzlu (1)	4091
P-Kelepçe (1)	10059A

Tablo 13. Örgülü Tek Parça Ön Fren Borusu Kitleri - 10 mm Banjo Cıvatası

Uygunluk: Bkz. Gidon Donanım Kılavuzu
Diamondback Kit	Diamond-Black Kit	Uzunluk
-	46791-09	1.080 mm (42,5 in)
46942-06	48962-09	1.120 mm (44 in)
-	48970-09	1.143 mm (45 in)

Tablo 14. Servis Parçaları: Örgülü Tek Parça Ön Fren Borusu Kitleri - 10 mm Banjo Cıvatası

Servis Parçaları
Açıklama (Adet)	Parça Numarası
Fren Borusu (1)	Ayrı satılmaz
Pul, Conta (2)	41733-88
Pul, Conta (2)	41731-01
Kablo Kayışı (3)	10065
P-Kelepçe (2)	10059A

Stock Style Üst Fren Borusu Kit Numaraları

Tablo 15. Stock Style Tek Parça Ön Fren Borusu Kitleri - 10 mm Banjo Cıvatası

Uygunluk: Bkz. Gidon Donanım Kılavuzu
Kit	Uzunluk
41800326	1.049 mm (41 in)

Tablo 16. Servis Parçaları: Stock Style Tek Parça Ön Fren Borusu Kitleri - 10 mm Banjo Cıvatası

Servis Parçaları
Açıklama (Adet)	Parça Numarası
Fren Borusu (1)	Ayrı satılmaz
Pul, Conta (4)	12300033
P-Kelepçe (1)	10053

Tablo 17. Stock Style Tek Parça Ön Fren Borusu Kitleri - 10 mm Banjo Cıvatası

Uygunluk: Bkz. Gidon Donanım Kılavuzu
Kit	Esnek Uzunluk
41800610	331 mm (13 in)
41800611	429 mm (17 in)

Tablo 18. Servis Parçaları: Stock Style Tek Parça Ön Fren Borusu Kitleri - 10 mm Banjo Cıvatası

Servis Parçaları
Açıklama (Adet)	Parça Numarası
Fren Borusu (1)	Ayrı satılmaz
Pul, Conta (4)	12300033
Gromet (2)	12100087

Tablo 19. Stock Style Üst Fren Borusu Kitleri - 10 mm Banjo Cıvatası

Uygunluk: Bkz. Gidon Donanım Kılavuzu
Kit	Uzunluk	Banjo Açı
41800656	847 mm (33 in)	10°
41800657	746 mm (29 in)	10°
41800667	557 mm (22 in)	10°
41800676	581 mm (23 in)	10°
41800678	699 mm (28 in)	10°
41800709	876 mm (34 in)	10°
41800710	787 mm (31 in)	10°
41800711	622 mm (24 in)	10°
41800652	496 mm (20 in)	56°
41800677	560 mm (22 in)	56°
41800704	521 mm (21 in)	56°
41800705	597 mm (24 in)	56°
41800653	674 mm (26,5 in)	56°
41800654	499 mm (20 in)	90°
41800655	601 mm (24 in)	90°
41800706	622 mm (24 in)	90°
41800707	546 mm (21,5 in)	90°
41800708	660 mm (26 in)	90°
41800802	432 mm (17 in)	10°
41800803	483 mm (19 in)	10°

Tablo 20. Servis Parçaları: Stock Style Üst Fren Borusu Kitleri - 10 mm Banjo Cıvatası

Servis Parçaları
Açıklama (Adet)	Parça Numarası
Fren Borusu, Üst (1)	Ayrı satılmaz
Pul, Conta (2)	41756-08
Vida, Kılavuzlu (1)	10200422
P-Kelepçe (1)	10053

Tablo 21. Stock Style Üst Fren Borusu Kitleri - 12 mm Banjo Cıvatası

Uygunluk: Bkz. Gidon Donanım Kılavuzu
Kit	Uzunluk	Banjo Açı
41800722	876 mm (34,5 in)	10°
41800723	787 mm (31 in)	10°
41800721	597 mm (23,5 in)	56°
41800720	499 mm (20 in)	90°
41800810	746 mm (29 in)	10°

Tablo 22. Servis Parçaları: Stock Style Üst Fren Borusu Kitleri - 12 mm Banjo Cıvatası

Servis Parçaları
Açıklama (Adet)	Parça Numarası
Fren Borusu, Üst (1)	Ayrı satılmaz
Pul, Conta (2)	10600007
Vida, Kılavuzlu (1)	10200422
P-Kelepçe (1)	10053

Alt Fren Borusu Kit Numaraları

Tablo 23. Alt Fren Borusu Kit Numaraları - ABS’siz

Donanım	Diamondback Kitler	Diamond Black Kitler	Stock Style	Uzunluk, Kaliper Banjo Açısı
Bkz. Gidon Donanım Kılavuzu	41800226	41800228	-	48 cm (19 in) , 10 mm x 65°
	41800412	41800413	-	53 cm (21 in) , 10 mm x 65°
	41800590A	41800592A	-	43 cm (16,9 in) , 10 mm x 65°
	42110-07	38116-10	-	54,6 cm (21 in) , ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21 in) , ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21 in) , ⅜ in x 78°
	42366-07	48924-10	-	57,9 cm (23 in) , ⅜ in x 78°
	42108-07	48926-10	-	61 cm (24 in) , ⅜ in x 78°
	42112-08A	48928-10	-	61 cm (24 in) , ⅜ in x 78°
	42371-07	48920-10	-	51,6 cm (20 in) , ⅜ in x 78°
	41800374	41800375	-	51,6 cm (20 in) , 10 mm x 60°
	45770-08	-	-	59,2 cm (23 in) , ⅜ in x 78°
	42366-07	48924-10	-	57,9 cm (23 in) , ⅜ in x 78°
	42110-07	38116-10	-	54,6 cm (21,5 in) , ⅜ in x 78°
	41800634	-	41800636	49,3 cm (19 in) , 10 mm x 90°
	45818-07	48938-10	-	40,6 cm (16 in) , ⅜ in x 78°
	45820-07	-	-	40,6 cm (16 in) , ⅜ in x 78°
	44907-08	48942-10	-	38,9 cm (15 in) , 10 mm x 90°
	44905-08	41800280	-	38,9 cm (15 in) , 10 mm x 90°
	41800336	41800338	-	54 cm (21 in) , 10 mm x 65°
	41800336	41800338	-	54 cm (21 in) , 10 mm x 65°
	83666-10	-	-	42,7 cm (17 in) , 10 mm x 90°

Tablo 24. Servis Parçaları: Alt Fren Borusu Kit Numaraları - ABS’siz

Servis Parçaları Kit 41800226, 41800228, 41800412, 41800413
Açıklama (Adet)	Parça Numarası
Fren Borusu, Alt (1)	Ayrı satılmaz
Pul, Conta (2)	41756-08
P-Kelepçe, Yastıklı (1)	42364-07

Tablo 25. Servis Parçaları: Alt Fren Borusu Kit Numaraları - ABS’siz

Servis Parçaları Kit 41800590A ve 41800592A
Açıklama (Adet)	Parça Numarası
Fren Borusu, Alt (1)	Ayrı satılmaz
Pul, Conta (2)	41756-08

Tablo 26. Servis Parçaları: Alt Fren Borusu Kit Numaraları - ABS’siz

Servis Parçaları Kit 42110-07, 38116-10, 42108-07, 48926-10, 42371-07, 48920-10, 41800374, 41800375, 45770-08, 42366-07, 48924-10, 41800634, 41800636
Açıklama (Adet)	Parça Numarası
Fren Borusu, Alt (1)	Ayrı satılmaz
Pul, Conta (2)	41731-01
Kablo Kayışı (3)	10065
Vida (Sadece 45770-08)	3594
Pul, Düz (Sadece 45770-08 )	6703

Tablo 27. Servis Parçaları: Alt Fren Borusu Kit Numaraları - ABS’siz

Servis Parçaları Kit, 42112-08A, 48928-10
Açıklama (Adet)	Parça Numarası
Fren Borusu, Alt (1)	Ayrı satılmaz
Pul, Conta (4)	41731-01
Vida (1)	923
P-Kelepçe (1)	10059A

Tablo 28. Servis Parçaları: Alt Fren Borusu Kit Numaraları - ABS’siz

Servis Parçaları Kit 45818-07, 48938-10, 45820-07
Açıklama (Adet)	Parça Numarası
Fren Borusu, Alt (1)	Ayrı satılmaz
Pul, Conta (4)	41731-011
Kablo Kayışı (3)	10065

Tablo 29. Servis Parçaları: Alt Fren Borusu Kit Numaraları - ABS’siz

Servis Parçaları Kit 44907-08, 48942-10, 44905-08, 41800280, 83666-10
Açıklama (Adet)	Parça Numarası
Fren Borusu, Alt (1)	Ayrı satılmaz
Pul, Conta (4)	41751-06A
Kablo Kayışı (3)	10065

Tablo 30. Servis Parçaları: Alt Fren Borusu Kit Numaraları - ABS’siz

Servis Parçaları Kit 41800336, 41800338
Açıklama (Adet)	Parça Numarası
Fren Borusu, Alt (1)	Ayrı satılmaz
Pul, Conta (4)	41751-06A
P-Kelepçe, Büyük (1)	Ayrı satılmaz
P-Kelepçe, Küçük (1)	Ayrı satılmaz
Kablo Kayışı (3)	10006

Tablo 31. Alt Fren Borusu Kitleri - ABS’li

Donanım	Diamondback Kitler	Diamond Black Kitler	Uzunluk, Kaliper Banjo Açısı
Bkz. Gidon Donanım Kılavuzu	41800230A	41800232A	49 cm (19 in) , 10 mm x 65°
	41800416A	41800417A	54 cm (21 in) , 10 mm x 65°
	41800585	41800587	43 cm (17 in) , 10 mm x 65°
	41800050	-	49,5 cm (19,5 in) , ⅜ in x 78°
	41800032A	41800076A	55,4 cm (22 in) , ⅜ in x 78°
	41800048	41800078	48,3 cm (19 in) , ⅜ in x 78°
	41800032A	41800076A	55,4 cm (22 in) , ⅜ in x 78°
	41800048	41800078	48,3 cm (19 in) , ⅜ in x 78°
	38132-11A	38135-11A	47,8 cm (19 in) , 10 mm x 65°
	41800370	41800369	47 cm (18,5 in) , 10 mm x 60°
	41800370	41800369	47 cm (18,5 in) , 10 mm x 60°
	38186-11A	-	51,6 cm (20 in) , 10 mm x 65°
	41800308A	41800022B	53,8 cm (21 in) , 10 mm x 65°
	41800370	41800369	47 cm (18,5 in) , 10 mm x 60°
	38186-11A	-	51,6 cm (20 in) , 10 mm x 65°
	41800308A	41800022B	53,8 cm (21 in) , 10 mm x 65°
	41800632	-	42,1 cm (17 in) , 10 mm x 90°
	41800632A	-	44,7 cm (17,6 in) , 10 mm x 90°
	41825-09	48946-10	38,1 cm (15 in) , 10 mm x 90°
	46049-09	-	35,6 cm (14 in) , 10 mm x 90°
	41800332 / Orta Fren Borusu	41800333 / Orta Fren Borusu	37,8 cm (15 in) , 10 mm x 90°
	41600094 Adaptör (krom)		2,5 cm (1 in) , 12 mm x 80°
	41800292	-	42,7 cm (17 in) , 10 mm x 60°

Tablo 32. Servis Parçaları: Alt Fren Borusu Kitleri - ABS’li

Servis Parçaları Kitleri 41800230A, 41800232A, 41800416A, 41800417A
Açıklama (Adet)	Parça Numarası
Fren Borusu, Alt (1)	Ayrı satılmaz
Pul, Conta (2)	41756-08
Kablo Kayışı (3)	10065

Tablo 33. Servis Parçaları: Alt Fren Borusu Kitleri - ABS’li

Servis Parçaları Kit 41800585, 41800587
Açıklama (Adet)	Parça Numarası
Fren Borusu, Alt (1)	Ayrı satılmaz
Pul, Conta (4)	41756-08

Tablo 34. Servis Parçaları: Alt Fren Borusu Kitleri - ABS’li

Servis Parçaları Kit 41800050, 41800032A, 41800076A
Açıklama (Adet)	Parça Numarası
Fren Borusu, Alt (1)	Ayrı satılmaz
Pul, Conta (2)	41731-01
Vida (1)	4240
Kilit Rondelası (1)	7118

Tablo 35. Servis Parçaları: Alt Fren Borusu Kitleri - ABS’li

Servis Parçaları Kit 41800048, 41800078
Açıklama (Adet)	Parça Numarası
Fren Borusu, Alt (1)	Ayrı satılmaz
Pul, Conta (2)	41731-01
Vida (1)	4240
Kilit Rondelası (1)	7118

Tablo 36. Servis Parçaları: Alt Fren Borusu Kitleri - ABS’li

Servis Parçaları Kit 38132-11A, 38135-11A, 38186-11A, 41800308A, 41800022B
Açıklama (Adet)	Parça Numarası
Fren Borusu, Alt (1)	Ayrı satılmaz
Fren Borusu, Orta (HCU’dan Üst Fren Borusuna)	Ayrı satılmaz
Pul, Conta (Sadece 41800022B, 41800308A sadece) (2)	41756-08
Pul, Conta (Diğer tüm kitler) (4)	41731-01
Pul, Conta (2)	41733-88
Kablo Kayışı (2)	10006

Tablo 37. Servis Parçaları: Alt Fren Borusu Kitleri - ABS’li

Servis Parçaları Kit 41800370, 41800369
Açıklama (Adet)	Parça Numarası
Fren Borusu, Alt (1)	Ayrı satılmaz
Pul, Conta (2)	41731-01
Pul, Conta (2)	41733-88
Pul, Conta (2)	41756-08
Kablo Kayışı (3)	10006

Tablo 38. Servis Parçaları: Alt Fren Borusu Kitleri - ABS’li

Servis Parçaları Kit 41825-09, 48946-10, 46049-09, Orta Fren Borusu 41800332, 41800333
Açıklama (Adet)	Parça Numarası
Fren Borusu, Alt (1)	Ayrı satılmaz
Pul, Conta (Adet değişken)	41751-06A
Kablo Kayışı (Adet değişken)	10065

Tablo 39. Servis Parçaları: Alt Fren Borusu Kitleri - ABS’li

Servis Parçaları Kitleri 41600094 Adaptör (Krom), 41800292
Açıklama (Adet)	Parça Numarası
Fren Borusu, Bağlantılı Ön Tertibat (1)	Ayrı satılmaz
Fren Borusu, Bağlantılı Arka Tertibat	Ayrı satılmaz
Pul, Conta (2)	10600007
Pul, Conta (10)	41756-08
Destek Klipsi (2)	12200077
Vida (2)	4813A
Kablo Kayışı (8)	10006

Tablo 40. Servis Parçaları: Alt Fren Borusu Kitleri - ABS’li

Servis Parçaları Kit 41800632, 41800632A
Açıklama (Adet)	Parça Numarası
Fren Borusu, Alt (1)	Ayrı satılmaz
Burç, Manifold (1)	Ayrı satılmaz
Vida, Omuz (1)	5004
Pul, Conta (2)	41756-08

Orta Fren Borusu Kit Numaraları

Tablo 41. Stock Style Üst Orta Fren Borusu Kitleri

Donanım	Kit
Bkz. Gidon Donanım Kılavuzu	41800321
Bkz. Gidon Donanım Kılavuzu	41800738

Tablo 42. Stock Style Alt Orta Fren Borusu Kitleri

Donanım	Kit
Bkz. Gidon Donanım Kılavuzu	41800323A
Bkz. Gidon Donanım Kılavuzu	41800690

Fren Borusu Adaptör Kiti Numaraları

Tablo 43. Üst Fren Borusu Adaptörleri

Uygunluk: Bkz. Gidon Donanım Kılavuzu
Şunu kullanın:	Kit
Örgülü Üst Fren Kablosunun Alt Fren Kablosuna Takılması	41600245
Stock Style Üst Fren Kablosunun Alt Fren Kablosuna Takılması	41600260

Modeller

Model donanım bilgisi için P&A perakende satış kataloğuna veya www.harley-davidson.com adresinden Parçalar ve Aksesuarlar (sadece İngilizce) bölümüne başvurun.

Montaj Gereklilikleri

Yeni, kirlenmemiş fren hidroliği gereklidir. Doğru fren hidroliği için kullanıcı el kitabına bakın.

NOT

Fren sıvısının boyalı yüzeylere temas etmesi halinde, bölgeyi DERHAL temiz suyla yıkayın. DOT 4 BRAKE FLUID (41800219)

Kaplamayı korumak için boyalı parçaları örtün.

MEVCUT FREN BORUSUNUN SÖKÜLMESİ

Sökme işlemini doğru yapmak için, üzerinde çalışılan aracın servis el kitabına bakın.

ÖN FREN BORUSU MONTAJI

Montaj işlemini doğru yapmak için, üzerinde çalışılan aracın servis el kitabına bakın.

NOT

Takılan ön fren borusu ayarı, aksesuar gidon takılı bir standart tesisatın yerine geçeceğini varsayar. Bazı durumlarda tesisatta değişiklikler gerekebilir veya farklı boyda fren borusu gerekli olabilir. Farklı uzunlukta bir fren borusu gerekliyse bir Harley-Davidson Bayisine başvurun.

Bazı durumlarda aksesuar fren borusu tertibatı mevcut tertibattan farklılık gösterebilir. Uygulamanın belirtilmiş herhangi bir tertibat farkı olmadığından emin olmak için aşağıya bakın.

2014 ve Sonrası Touring ABS Orta Boru ve 2019 ve sonrası FLHTCUTG/FLRT Orta Boru Montaj ve Tesisatı

NOT

2014 ve sonrası Touring modellerinde Kilitlenmeyi Önleyici Fren Sistemi (ABS) modülünden kaportaya uzanan bir stock style orta fren borusu bulunur. Bu, mevcut tesisat taşıyıcıları ve yöntemlerinin kullanımına izin verir. Orta fren boruları yeterince uzun olduğundan orta fren boruları ve örgülü borular arasındaki bağlantı noktalarında mümkün olduğunca az gerdirilerek çekilebilir.

1.	Yeni fren borusunun araca ulaştığı yere kadar servis el kitabındaki montaj talimatlarını takip edin.
2.	Örgülü alt fren borusu takıyorsanız, alt fren borularını, orta alt sağ fren borusunu, orta alt sol fren borusunu ve dört contayı hazır bulundurun.
3.	Şekil 1'e bakın. Orta alt fren borularının (2) erkek döner başlı bağlantı parçasını aracın önünden alt üçlü-kelepçenin arkasında gösterilen yere doğru geçirin.
4.	Esnek orta alt orta fren borularını çekin: Fren hatlarının bükmekten kaçının. a. Fren borusunu kablo demetinin (6) arkasından çekin. b. Gidonun önünden, radyonun altından (8) geçirin c. Omurganın sağ tarafından ABS modülüne geçirin.
5.	ORTA ALT fren boruları paralel ve kıvrılmamış olacak şekilde, banjo bağlantılarının her iki tarafına contaları takın. Daha önce ABS modülünden çıkardığınız banjo cıvatalarını takın. Bağlayıcıyı gevşek bırakın.
6.	ALT fren borularını döner başlı bağlantı elemanına takın ve ön kaliperlere geçirin. Daha önce sökülen conta ve banjo cıvatalarını takın. Bağlayıcıyı gevşek bırakın.
7.	Örgülü üst fren boruları takıyorsanız , ÜST fren borusu, ORTA ÜST fren borusu ve iki contayı hazırlayın.
8.	ÜST fren borusunu yerleştirin. a. FLHT, FLHX, FLHTCUTG modelleri: Bkz. Şekil 1. ÜST fren borusunu (3) ana silindirde banjo bağlantısına ve öne doğru da döner dişli uca konumlandırın. Döner dişli ucu direksiyon başlığının ve hidrolik debriyaj borusunun (4) önünden geçirin. Direksiyon başlığının önünde ORTA ÜST boruyla birleştirin ve kablo demetinin arkasından saat yönünün tersine çekerek omurganın sağ tarafından geçirip ABS modülüne getirin. b. FLTR, FLRT modelleri: Bkz. Şekil 2 . ÜST fren borusunu (7) ana silindirde banjo bağlantısına ve öne doğru da döner dişli uca konumlandırın. Boruyu, gidon yükselticilerin altındaki çerçeve elemanının altından ve etrafından saat yönünde geçirerek kaportanın sol tarafının altına çekin. Kaportanın altından geçen ORTA ÜST boruyla saat yönünün tersi istikamette birleştirin ve omurganın sağından ABS modülüne çekin.
9.	Servis el kitabını takip etmeye devam edin ve hem ana silindir hem de ABS modülündeki banjo bağlantılarını contalayarak fren borusu tesisatını tamamlayın.
10.	Tüm döner başlı bağlantıları sıkın. Sadece döner somunun döndüğünden emin olun, döner somunu elle sıktıktan sonra 45° daha sıkın, veya: Tork: 5,1–7,3 N·m (45–65 in-lbs)

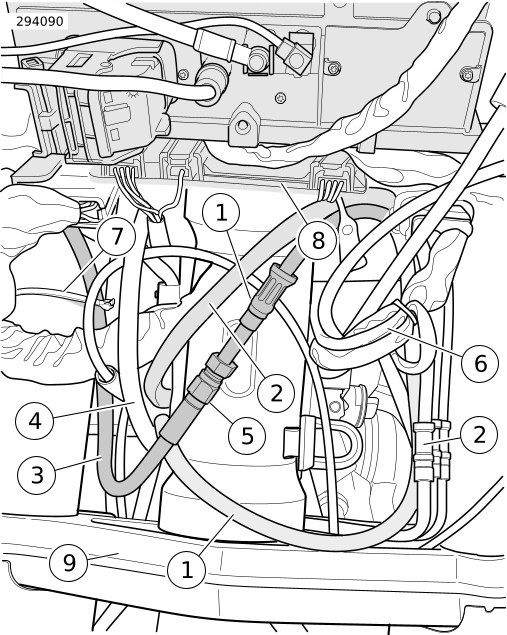

1	Orta üst fren borusu (saat yönünün tersine yönlendirilmiş)
2	Orta alt fren borusu (saat yönünde yönlendirilmiş)
3	Üst fren borusu, örgülü
4	Hidrolik debriyaj borusu
5	Döner somun üst fren borusu bağlantısı (koruyucu manşonla kaplayın)
6	Kablo demetinin arkasından geçirilmiş fren boruları
7	Sağ çat borusuna bağlanmış üst fren borusu
8	Radyo ve radyo montaj braketi
9	Alt fren borusu döner somunu (alt üçlü kelepçenin arkasında)

Şekil 1. Dış Kaporta Görünümü - Fren Borusu Tesisatı: FLHT, FLHX

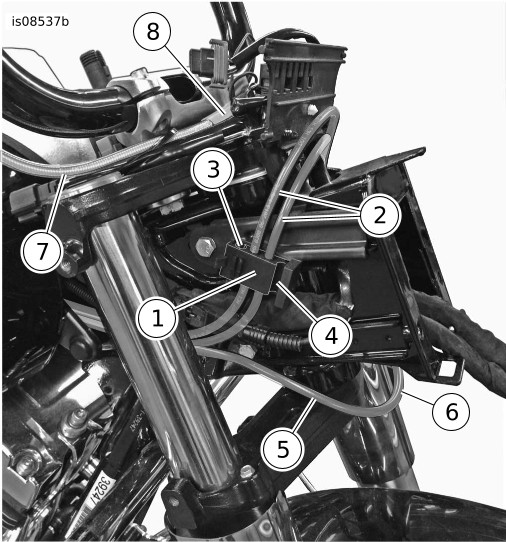

1	Ön fren tutturma klipsi
2	Orta alt fren borusu (2)
3	Kullanılmayan yuva (Orijinal donanım üst fren borusu için)
4	Hidrolik debriyaj borusu yuvası
5	Orta üst fren borusu
6	Orta üst fren borusunu buraya (çerçevenin altı) sabitleyin
7	Örgülü üst fren borusu
8	Örgülü üst ve orta üst fren borusu bağlantısı Koruyucu manşonla kaplayın, yükselticilere sabitleyin.

Şekil 2. Dış Kaporta Görünümü - Fren Borusu Tesisatı: FLTR

2014 ve sonrası TOURING ABS’siz ALT FREN BORUSU

1.	Yeni fren borusunun araca ulaştığı yere kadar servis el kitabındaki montaj talimatlarını takip edin.
2.	Mevcut bazı Touring modellerinde, alt fren borusu manifoldunun montaj yüzeyinde döner tespit pimi bulunur. Yeni fren borusu kitini takmadan önce pimi sökün.
3.	Alt üçlü kelepçenin arkasında bulunan plastik fren borusu montaj kutusunu sökün. Montaj vidalarını daha sonra kullanmak üzere saklayın.
4.	NOT Alt fren borusu manifoldu montelidir ve iki boru aşağıya ve arkaya doğru kaliperlere gider. Bkz. Şekil 3 . Yeni ÜST (1) ve ALT (2) fren borusu tertibatlarını hazırlayın.
5.	ALT fren borusunu (2) alt üçlü kelepçenin arkasına yerleştirin ve fren borusunun alt ayaklarını çatalların arkasına ve aşağısına ortalayın.
6.	NOT Fren borularının çatallara temas etmemesi gereklidir. Fren borularının herhangi biri çatala dokunuyorsa, p kelepçeleri gevşeterek tekrar yerleştirin ve yeniden sıkın. Büyük (6) ve küçük (7) fren borusu P-kelepçelerini ve daha önce plastik fren kutusundan sökülen vidaları hazırlayın. Alt fren borusu tertibatını takın ve P-kelepçeler üçlü kelepçeye bağlayın. Sağ P-kelepçeler üst üste gelir. Sıkın. Tork: 13,6–20,3 N·m (10–15 ft-lbs)
7.	Döner başlı bağlantıyı sıkın. Sadece döner somunun döndüğünden emin olun, döner somunu elle sıktıktan sonra 45° daha sıkın, veya: Tork: 5,1–7,3 N·m (45–65 in-lbs)
8.	Servis el kitabını takip etmeye devam ederek ana silindirde ve ön kaliperlerde fren borusu tesisatını tamamlayın.

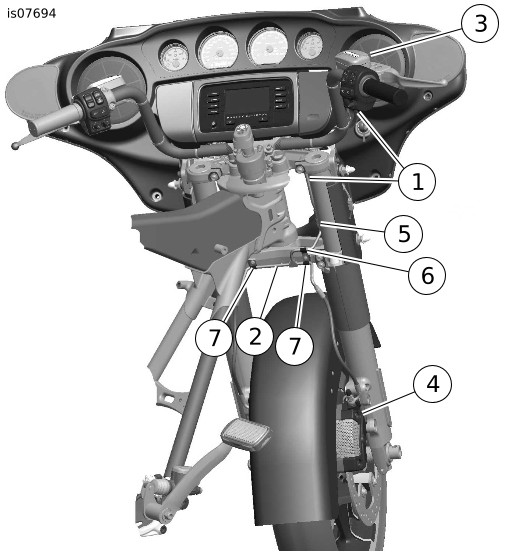

1	Üst fren borusu tertibatı (ana silindirden dişi döner başlı somun bağlantısına)
2	Alt fren borusu tertibatı (erkek bağlantıdan kaliperlere)
3	Ana silindir
4	Kaliper
5	Üst ve alt fren borularının döner somun bağlantısı
6	P-kelepçe, büyük
7	P-kelepçe, küçük (2)

Şekil 3. 2014 ve sonrası Ön ABS’siz Fren Boruları

2014 ve sonrası FLHTCUTG VE 2015 ve sonrası FLRT ALT BAĞLANTILI BORULAR

NOT

Bu alt fren borularının montajıyla ilgili tüm işlemler, ilave bir plastik destek klipsi dışında, servis el kitabında gösterilen işlemlerle aynıdır.

Bkz. Şekil 4 . Ön ve arka fren borusu tertibatlarının esnek kısımlarının ucundaki rakorların arasına destek klipsi (1) takın. Destek klipsini rakorlara oturtun ve ortalayın. İşlemi diğer tarafta tekrarlayın.

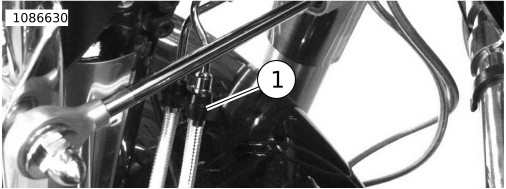

1	Alt fren borusu destek klipsi (2)

Şekil 4. Alt Fren Borusu Destek Klipsleri

KORUYUCU ÇATAL KAPAĞI BULUNAN 2011-2017 SOFTAIL FL MODELLERİNDE ABS ÜST FREN BORUSU TESİSATI

NOT

Bu alt fren borularının montajıyla ilgili tüm işlemler, koruyucu çatal kapağı bulunan FL modellerde alt P kelepçe kullanılması dışında, servis el kitabında gösterilen işlemlerle aynıdır.

Çatal kapağının üst vidasını sökün. Üst fren borusu kitinden P kelepçeyi (7) alın. Üst fren borusunu P kelepçeden geçirin ve vidayla çatal kapağında aynı noktaya sabitleyin. Fren borusunu çatal kapağının alt deliğine SABİTLEMEYİN . Fren borusunun pozisyonunu manifolddan P-kelepçeye sorunsuz bir şekilde geçecek şekilde ayarlayın. Bazı gidonlarda P-kelepçenin döndürülmesi gerekebilir. Sıkın.

Tork: 2,3–3,4 N·m (20–30 in-lbs)

2018 ve sonrası SOFTAIL ÜST FREN BORUSU ADAPTÖRÜ

1.	NOT Bu üst fren borularının montajıyla ilgili tüm işlemler, alt fren borusu manifoldu ( ABS ) veya alt fren borusu (‘‘siz- ABS ) arasında bir fren borusu adaptörü kullanılması dışında, servis el kitabında gösterilen işlemlerle aynıdır. Doğru adaptörün kullanılması tesisatı kolaylaştırır ve bazı ABS modellerde mevcut alt fren borusunun değiştirilmesi gereksinimini ortadan kaldırır. Yeni üst fren borusunun araca ulaştığı yere kadar servis el kitabındaki montaj talimatlarını takip edin.
2.	Üst fren borusunu araca takmadan önce üst fren borusunun alt ucuna doğru adaptörü takın. Tesisatın son aşamasında ayarlama yapabilmek için bağlantıyı gevşek bırakın.
3.	Üst fren borusunun tesisatı tamamlandığında, banjo bağlantılarını ve boru somunları servis el kitabında belirtilen değerlere göre sıkın.
4.	Şekil 5 Döner başlı bağlantıları sıkın. Sadece döner somunun döndüğünden emin olun, döner somunu elle sıktıktan sonra 45° daha sıkın, veya: Tork: 5,1–7,3 N·m (45–65 in-lbs)

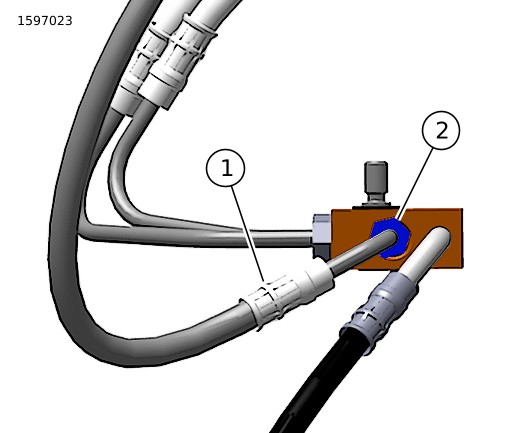

1	Döner somun
2	Boru somunu

Şekil 5. Fren Borusu Adaptörleri

1	Fren borusu
2	Boru somunu

Şekil 6. Fren Borusu Yönü

SON MONTAJ VE SERVİSE İADE (TÜM MODELLER)

Servis verilen aracın son montajını doğru yapmak için servis el kitabına bakın. Kontroller şunları içerir:

Tüm fren boruları ve bunlardan etkilenen sistemlerin burada belirtilen istisnalar da dahil doğru biçimde sabitlenmesi
Tüm bağlantı elemanları için tork değerleri
Doğru türde fren hidroliği kullanılması
Doğru fren hava boşaltma işlemlerinin uygulanması
Sızıntı Kontrolü

2.	NOT Aksesuar fren boruları çekilirken şunlara dikkat edilmelidir: Keskin köşeler ve kıvrılmalar olmadan çekmek Direksiyonun bir taraftan diğer tarafa takılmadan hareket etmesini sağlamak Direksiyon hareketi esnasında sıkıştırma noktalarına takılmamasını sağlamak Kontak anahtarı gibi unsurlardan kaynaklı potansiyel çatlaklardan korumak Direksiyon hareketi boyunca boyalı yüzeylere (çamurluk, yakıt deposu, muhtelif gövde parçaları) temastan kaçının Direksiyon hareketinin sadece en uç noktasında şasi, alt borular ve üçlü kelepçeye hafif temas görülebilir Fren borusu tesisatının ayarlanmasına şunlar dahildir: Mevcut kablonun olduğu yerde P-kelepçe kullanımı sabitleme oluşturur (bazı modellerde) Alt manifold adaptörü bağlantı elemanlarının çekilmesi (bazı modellerde) Montaj yeri ve banjo bağlantısı açıları arasındaki boru uzunlukları P-kelepçenin pozisyonu Banjo bağlantısı pozisyonu Tüm fren borularının tesisatının doğru olduğundan emin olun. Bu kontrol, gidonun sola ve sağa tam çevrilmesiyle tüm fren hatlarının çevrelerindeki parçalara takılmadığının, dolanmadığının, sürtünmediğinin veya parçalar arasına sıkışmadığının kontrol edilmesini içerir. Bu durumlardan herhangi biri meydana gelirse, fren borusu tesisatını kontrol edip gerekli ayarlamaları yapın.
3.	Servis el kitabında ve yukarıda yer alan tüm adımlar gerçekleştirdikten sonra araçla yavaş bir test sürüşü yapın. Frenler beklendiği gibi çalışmazsa, hava tahliye işlemini servis el kitabında belirtildiği şekilde tekrarlayın.
