ギアシフターレバー
941000992020-01-14
一般情報
表1。 一般的な情報
キット | 推奨ツール | スキルレベル(1) | 時間 |
|---|---|---|---|
33600318 | セーフティグラス、トルクレンチ |  | 1 時 |
(1) トルク値に合わせた締め付け、またはその他適切なツールと技術が必要です
キット内容
図1。 キット内容: ライダーバックレストコンポーネント
表2。 キット内容: ライダーバックレストコンポーネント
 | アイテム | 数量 | 説明 | 部品番号 | 注記: |
|---|---|---|---|---|---|
 | 1 | 1 | レバー | 別売りなし | |
| 2 | 1 | スクリュー | 4387 | |
| 3 | 1 | ナット | 7686 | |
| 4 | 1 | ナット | 7727 | |
| 5 | 1 | スクリュー | 10200350 |
注記
車両からアイテムを取り付けたり取り外したりする前に、全ての内容物がキット内にあることを確認します。
概略
適合モデル
モデルの適合性については、純正P&Aカタログまたは www.harley-davidson.com内のパーツ&アクセサリーページ(英語版のみ) をご覧ください。
最新版の取り扱い説明書を使用していることを確認してください。 以下から利用可能です: www.harley-davidson.com/isheets
ハーレーダビッドソン社のカスタマーサポートセンター(1-800-258-2464 (米国内のみ)または1-414-343-4056)にお問い合わせください。
取り付け要件
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 この取り付け作業には、車両の年式およびモデルに対応したサービスマニュアルが必要で、以下より入手することができます。
- ハーレーダビッドソンのディーラー。
- H-Dサービスインフォメーションポータル。2001年以降のほとんどのモデルのマニュアルを、サブスクリプションベースで利用可能。 詳細については、 「サブスクリプションに関するよくある質問」 を参照してください。
取り外し
| 1. | 図2 スクリューを取り外し、フロントのシフターロッドレバー(1)からリンケージを緩めます。 | |
| 2. | シャフトに対するフットシフターレバーの位置をマークします。 | |
| 3. | Forward Foot Control Models: a. ピンチスクリュー(7)とナット(8)を取り外します。 b. フットシフターレバーアッセンブリーを取り外します。 c. シフターロッドレバーとシャフトを取り外します。 |
取り付け
| 1. | Forward Foot Control Models: a. シフターロッドレバー(1)とシャフトを取り付けます。 b. 取り外し中に付けたマークに合わせて、フットシフターレバーを取り付けます。 c. ピンチスクリュー(7)とナット(8)を取り付けます。 締め付ける。 トルク: 12.2–16.3 N·m (9.0–12.0 ft-lbs) d. シフターロッドを接続します。 締め付ける。 トルク: 13.6–19 N·m (120.4–168.2 in-lbs) | |
| 2. | シフターロッドレバー(1)へのリンケージを固定します。 締め付ける。 トルク: 13.6–19 N·m (120.4–168.2 in-lbs) | |
| 3. | シフターロッドの作動を確認します。 |
| 1 | シフターロッドレバー、フロント |
| 2 | ナット |
| 3 | シフターロッド |
| 4 | シフターロッドレバー、リア |
| 5 | スクリュー |
| 6 | スクリュー |
| 7 | ピンチスクリュー |
| 8 | ナット |

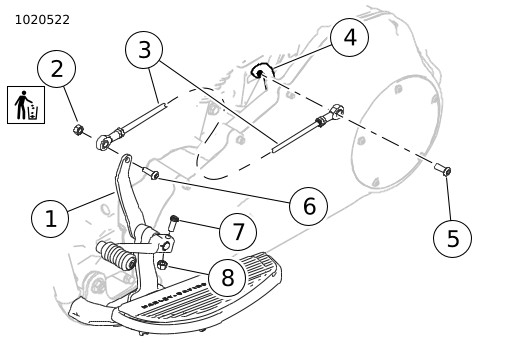

図2。 シフターリンケージ: フォワードコントロールモデル
