ALAVANCA DO CÂMBIO DE MARCHAS
941000992020-01-14
INFORMAÇÕES GERAIS
Tabela 1. Informações gerais
Kits | Ferramentas sugeridas | Nível de habilidade(1) | Duração |
|---|---|---|---|
33600318 | Óculos de proteção, torquímetro |  | 1 hora |
(1) Aperte com o valor do torque ou com outras ferramentas e técnicas moderadas necessárias
CONTEÚDO DO KIT

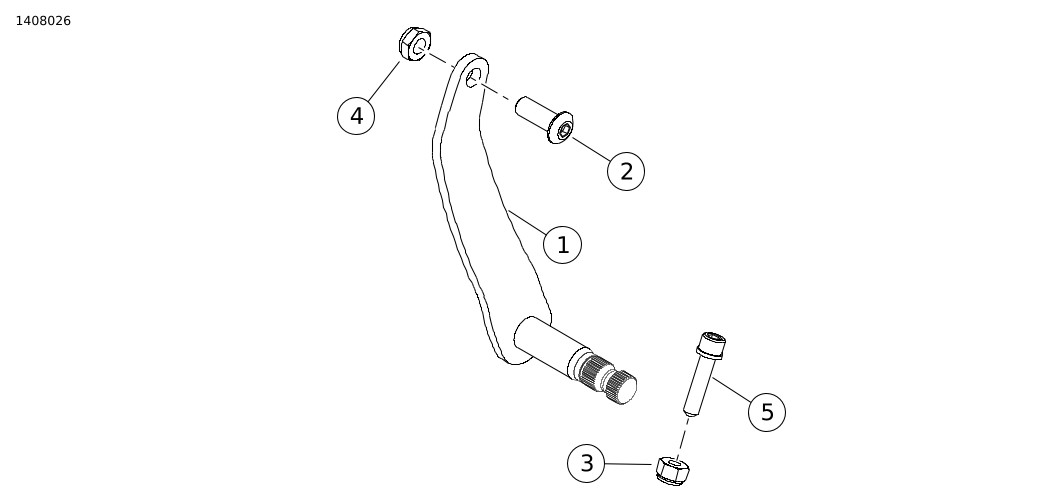

Figura 1. Conteúdo do kit: Componentes do encosto do motociclista
Tabela 2. Conteúdo do kit: Componentes do encosto do motociclista
 | Item | Qtd. | Descrição | Part No. | Notas |
|---|---|---|---|---|---|
 | 1 | 1 | Alavanca | Não se vende separadamente | |
| 2 | 1 | Parafuso | 4387 | |
| 3 | 1 | Porca | 7686 | |
| 4 | 1 | Porca | 7727 | |
| 5 | 1 | Parafuso | 10200350 |
NOTA
Verifique se todos os componentes estão presentes no kit antes de instalar ou remover itens do veículo.
GERAL
Modelos
Para obter informações sobre modelos correspondentes, veja o Catálogo de peças e acessórios de varejo ou a seção Parts and Acessories (Peças e acessórios) do site www.harley-davidson.com (somente em inglês) .
Verifique se está sendo utilizada a versão mais atual da ficha de instruções. A ficha está disponível em: www.harley-davidson.com/isheets
Entre em contato com a Central de atendimento ao cliente da Harley-Davidson através do telefone 1-800-258-2464 (somente EUA) ou 1-414-343-4056.
Requisitos de instalação
ATENÇÃOA segurança do motociclista e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00333b)
NOTA
Esta folha de instruções faz referência às informações do Manual de serviço. É necessário ter um manual de serviço do ano e do modelo da motocicleta para fazer esta instalação. Esse material está disponível nas:
- concessionárias Harley-Davidson.
- Portal de Informações de Serviço da H-D, com acesso por assinatura, disponível para a maioria dos modelos de 2001 e mais recentes. Para saber mais, confira as Perguntas frequentes sobre assinaturas .
REMOÇÃO
| 1. | Figura 2 Remova o parafuso para liberar a articulação da alavanca da haste do câmbio dianteira (1). | |
| 2. | Marque a posição da alavanca de câmbio do pé em relação ao eixo. | |
| 3. | Forward Foot Control Models: a. Remova o parafuso de aperto (7) e a porca (8). b. Remova o conjunto da alavanca do pedal de câmbio. c. Remova a alavanca da haste do câmbio e o eixo. |
INSTALAÇÃO
| 1. | Forward Foot Control Models: a. Instale a alavanca da haste do câmbio (1) e o eixo. b. Instale a alavanca do câmbio de pé, alinhe com as marcas feitas durante a remoção. c. Remova o parafuso de aperto (7) e a porca (8). Aperte. Torque: 12,2–16,3 N·m (9,0–12,0 ft-lbs) d. Conecte a haste do câmbio. Aperte. Torque: 13,6–19 N·m (120,4–168,2 in-lbs) | |
| 2. | Fixe a articulação na alavanca da haste do câmbio (1). Aperte. Torque: 13,6–19 N·m (120,4–168,2 in-lbs) | |
| 3. | Verifique a operação da haste do câmbio. |
| 1 | Alavanca da haste do câmbio, dianteira |
| 2 | Porca |
| 3 | Haste do câmbio |
| 4 | Alavanca da haste do câmbio, traseira |
| 5 | Parafuso |
| 6 | Parafuso |
| 7 | Parafuso de aperto |
| 8 | Porca |

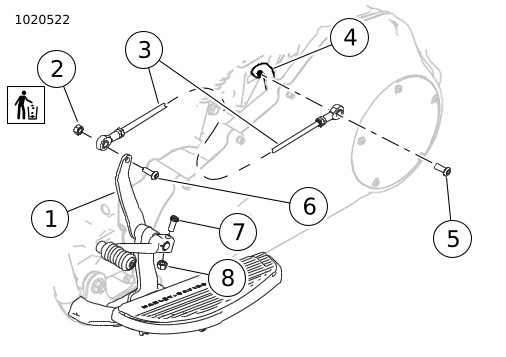

Figura 2. Articulação do câmbio: Modelos com controle avançado
