GEAR SHIFT LEVER
941000992020-01-14
PANGKALAHATANG IMPORMASYON
Talahanayan 1. Pangkalahatang Impormasyon
Mga Kit | Mga Iminumungkahing Kagamitan | Antas ng Kasanayan(1) | Oras |
|---|---|---|---|
33600318 | Mga Salaming Pangkaligtasan, Lyabe ng Torque |  | 1 oras |
(1) Kinakailangan ang paghihigpit sa halaga ng torque o iba pang mga katamtamang kagamitan at pamamaraan
MGA NILALAMAN NG KIT

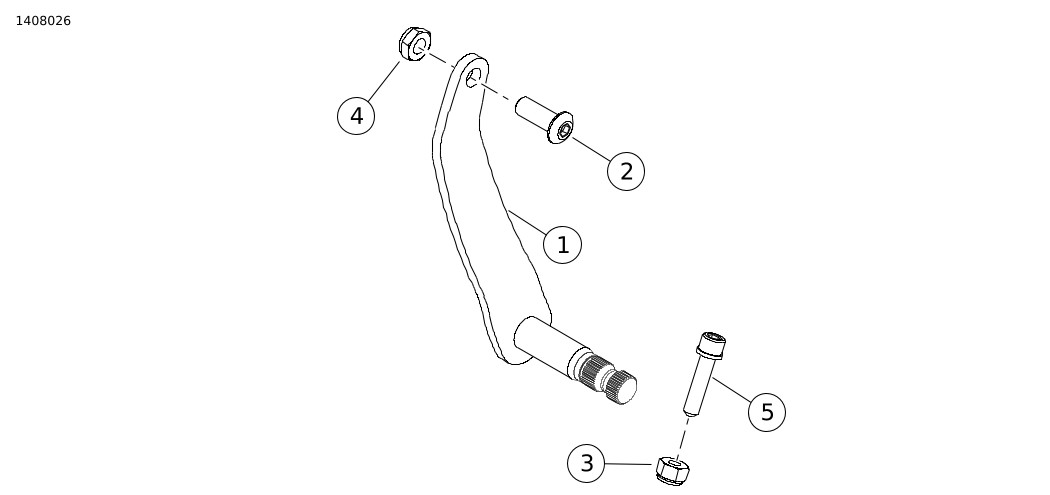

Figure 1. Mga Nilalaman ng Kit: Mga Bahagi ng Sandalan ng Rider
Talahanayan 2. Mga Nilalaman ng Kit: Mga Bahagi ng Sandalan ng Rider
 | Item | Qty | Paglalarawan | Part No. (Piyesa Blg.) | Mga tala |
|---|---|---|---|---|---|
 | 1 | 1 | Lever | Hindi ipinagbibili nang hiwalay | |
| 2 | 1 | Turnilyo | 4387 | |
| 3 | 1 | Nut | 7686 | |
| 4 | 1 | Nut | 7727 | |
| 5 | 1 | Turnilyo | 10200350 |
TALA
Tiyakin na lahat ng nilalaman ay nasa kit bago magkabit o magtanggal ng mga item mula sa sasakyan.
PANGKALAHATAN
Mga Modelo
Para sa impormasyon ukol sa fitment ng modelo, tingnan ang seksyon ng Retail na Katalogo ng P&A o ang seksyon ng Mga Piyesa at Accessory ng www.harley-davidson.com (Ingles lamang)
Tiyakin na ginagamit ang pinakabagong bersyon ng pahina ng tagubilin. Makukuha ito sa: www.harley-davidson.com/isheets
Makipag-ugnayan sa Harley-Davidson Customer Support Center sa 1-800-258-2464 (para sa U.S. lang) o sa 1-414-343-4056.
Mga Kinakailangan sa Pagkakabit
BABALAAng kaligtasan ng nagmamaneho at pasahero ay nakasalalay sa tamang pag-i-install ng kit na ito. Gamitin ang naaangkop na mga pamamaraan sa manwal ng serbisyo. Kung ang pamamaraan ay hindi abot ng iyong kakayahan o wala kang mga angkop na kasangkapan, ipagawa sa isang dealer ng Harley-Davidson ang pag-i-install. Ang maling pag-i-install ng kit na ito ay maaaring magresulta sa kamatayan o malubhang pinsala. (00333b)
TALA
Tumutukoy sa impormasyon sa manwal ng serbisyo ang pahina ng tagubilin na ito. Ang manwal ng serbisyo para sa taon/modelo ng motorsiklo ay kinakailangan para sa pagkakabit na ito at makukuha sa:
- Isang Harley-Davidson dealer.
- H-D Service Information Portal (Portal ng Impormasyon sa Serbisyo), isang akses na nakabatay sa subscription na magagamit ng karamihang 2001 at mas bagong modelo. Para sa higit pang impormasyon, tingnan ang Mga madalas itanong tungkol sa mga subscription .
ALISIN
| 1. | Figure 2 Tanggalin ang turnilyo para makawala ang linkage mula sa harapang shifter rod lever (1). | |
| 2. | Markahan ang posisyon ng shift lever ng paa na may kaugnayan sa shaft. | |
| 3. | Mga Modelo ng Harapang Kontrol ng Paa: a. Tanggalin ang pinch na turnilyo (7) at nut (8). b. Tanggalin ang assembly ng shift lever ng paa. c. Tanggalin ang shifter rod lever at shaft. |
IKABIT
| 1. | Mga Modelo ng Harapang Kontrol ng Paa: a. Ikabit ang shifter rod lever (1) at shaft. b. Ikabit ang shift lever ng paa habang pinagpapantay ang mga marka na ginawa sa panahon ng pagtatanggal. c. Ikabit ang pinch na turnilyo (7) at nut (8). Higpitan. Torque: 12,2–16,3 N·m (9,0–12,0 ft-lbs) d. Ikonekta ang shifter rod. Higpitan. Torque: 13,6–19 N·m (120,4–168,2 in-lbs) | |
| 2. | Tiyaking nakakabit ang linkage sa shifter rod lever (1). Higpitan. Torque: 13,6–19 N·m (120,4–168,2 in-lbs) | |
| 3. | Tiyaking gumagana ang shifter rod. |
| 1 | Lever ng shifter rod, harap |
| 2 | Nut |
| 3 | Shifter rod |
| 4 | Lever ng shifter rod, likuran |
| 5 | Turnilyo |
| 6 | Turnilyo |
| 7 | Pinch na turnilyo |
| 8 | Nut |

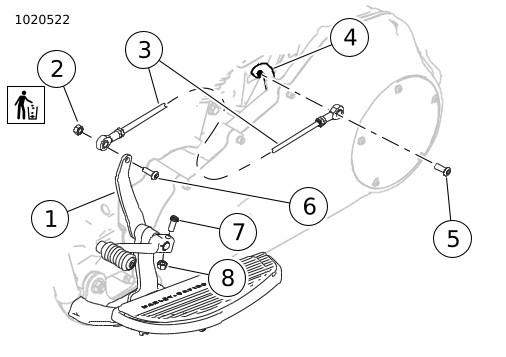

Figure 2. Shift Linkage: Mga Modelo ng Harapang Kontrol
