KIT LEMPENG PELAT PIJAKAN KAKI PENUMPANG TOURING
J034762020-01-14
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit
Alat-alat yang Disarankan
Level Keahlian(1)
Waktu
50752-04, 50501799
Kacamata Pelindung, Kunci Torsi, Obeng Minus Kecil, Pencungkil Kuningan, Palu Karet, Tang Ujung Lancip
1 jam
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

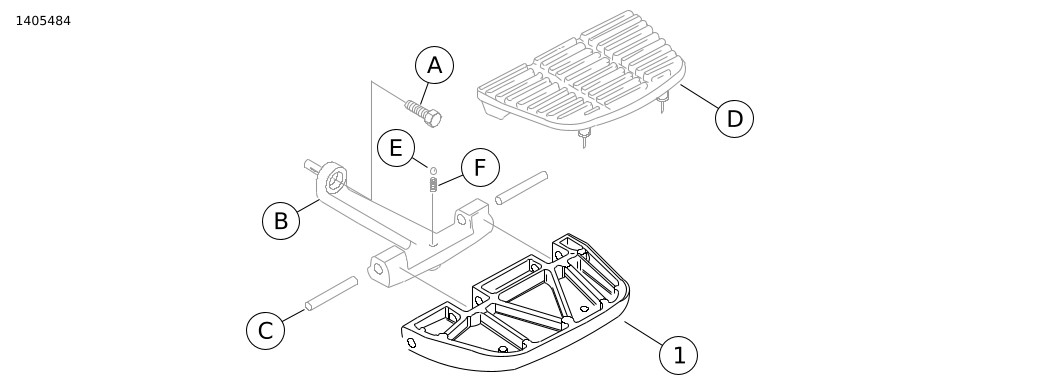

Gambar 1. Isi Kit: Komponen Kit Lempeng Pijakan Kaki Penumpang
Tabel 2. Isi Kit: Komponen Kit Lempeng Pijakan Kaki Penumpang
Item
Jumlah
Deskripsi
No. Komponen
Catatan
1
1
Lempeng pijakan kaki penumpang, krom (Kit 50752-04)
52721-04
Lempeng pijakan kaki penumpang, hitam (Kit 50501799)
50501809
Item yang disebutkan dalam teks, tetapi tidak disertakan dalam kit:
A
1
Sekrup, soket
B
1
Braket penopang, pelat pijakan kaki
C
2
Pin pivot
D
1
Bantalan, pelat pijakan kaki
E
1
Bola penahan
F
1
Pegas
CATATAN
Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
UMUM
Model
Kit ini dirancang untuk dipasang pada model Touring tahun 1986 dan setelahnya serta model Softail tahun 2000 dan setelahnya yang dilengkapi pelat pijakan kaki penumpang.
Untuk informasi kesesuaian model, baca Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris) .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: www.harley-davidson.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
  • Dealer Harley-Davidson.
  • Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
PELEPASAN
1. Lepaskan sekrup soket (A) dari penopang pelat pijakan kaki (B).
2. Tempatkan penopang pelat pijakan kaki (B) pada permukaan datar yang bersih.
3. Lepaskan bantalan (D) dari lempeng pelat pijakan kaki (1).
a. Dari bagian bawah lempeng pelat pijakan kaki (1), gunakan obeng minus kecil untuk menekan manik pada bantalan (D) ke atas melalui lubang di lempeng pelat pijakan kaki (1).
4. Menggunakan pencungkil kuningan dan palu karet, ketuk dua pin pivot (C) ke arah tengah lempeng pelat pijakan kaki (1). Lepaskan.
5. Lepaskan lempeng pelat pijakan kaki (1) dari braket penopang (B) yang berfungsi melepas dan menahan bola penahan (E) dan pegas (F) dari penopang pelat pijakan kaki (B).
PASANG
1. Pasang pegas (F) dan bola penahan (E) ke dalam penopang pelat pijakan kaki (B).
2. Pasang lempeng pelat pijakan kaki yang baru (1).
a. Posisikan lempeng pelat pijakan kaki (1) dan masukkan pin pivot (C) dengan menggunakan pencungkil kuningan dan palu karet.
3. Pasang bantalan (D).
a. Basahi manik karet pada bantalan (C) dengan air sabun.
b. Pasang bantalan (C) dengan benar pada lempeng pelat pijakan kaki (1).
c. Dari bagian bawah lempeng pelat pijakan kaki (1), gunakan tang ujung lancip untuk menarik manik-manik karet melalui lubang di lempeng pelat pijakan kaki (1).
4. Saling kunci tonjolan di sudut bagian dalam bantalan pelat pijakan kaki (D) dengan lubang di lempeng pelat pijakan kaki (1).
5. Pasang sekrup soket (A) ke penopang pelat pijakan kaki (B). Kencangkan.
Torque: 13,6 N·m (120 in-lbs)
6. Ulangi langkah untuk sisi lain.
