ערכת המרה עבור ארגז מטען TOUR-PAK שניתן להסרה, דגמי FL TOURING משנת ייצור 2014 ומאוחר יותר
J058072021-01-14
מידע כללי
טבלה 1.
ערכות
כלים מוצעים
רמת המיומנות
זמן
53000291C, 53000567B
משקפי בטיחות, מפתח מומנט, עיפרון שמן, אלכוהול איזופרופיל
תכולת הערכה

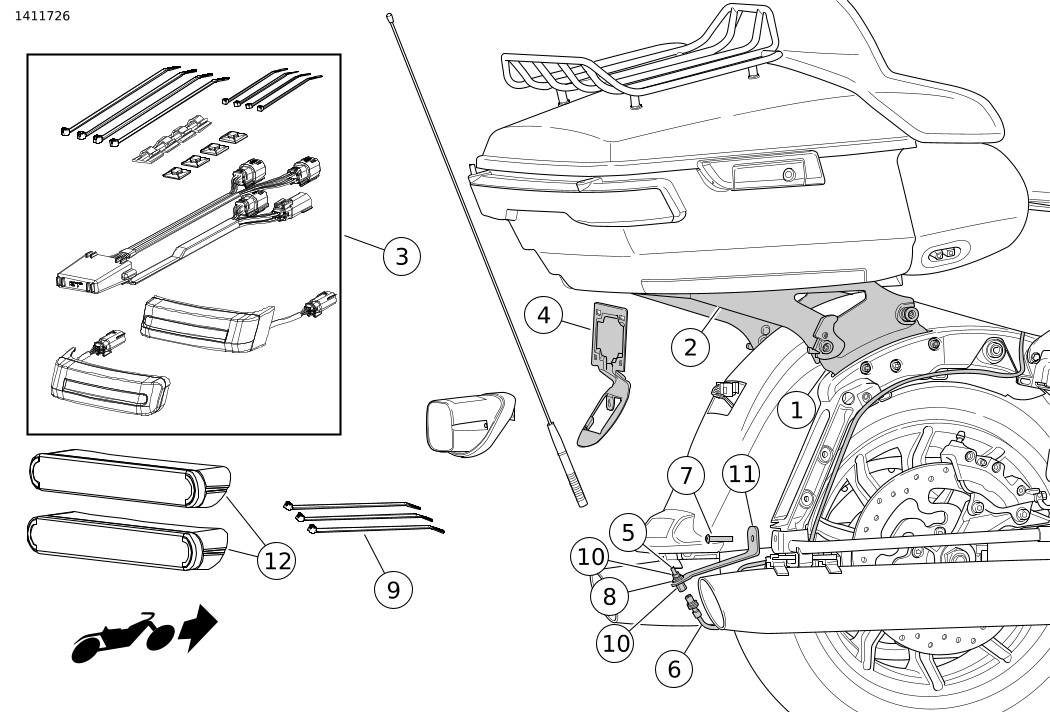

תרשים 1. תכולת הערכה: תושבת של ארגז מטען Tour-Pak שניתן להסרה
טבלה 2. תכולת הערכה
פריט
כמות
תיאור
מספר חלק
הערות
1
1
ערכת חלקי העיגון
52300353
ערכה 53000291C
52300354
ערכה 53000567B
2
1
ערכת ניתוק, תושבת של Tour-Pak
53000221
ערכה 53000291C
53000459
ערכה 53000567B
3
1
ערכת פנס עזר אחורי
67801023
4
1
מסגרת, לוחית רישוי
67900167
ערכה 53000291C
67900362
ערכה 53000567B
5
1
מכלול משותף
76354-00
6
1
כבל מאריך, אנטנת AM/FM
69200295
7
1
בורג, ראש כפתור, באורך 5/16-18 x 3.8 מ"מ (1.5 אינץ‘)
3140
40,7–50,1 N·m (30–37 ft-lbs)
8
1
דסקית נעילה
7129
9
3
רצועת הכבל
10006
10
2
אום
76353-00
11
1
תושבת, מיקום מחדש של האנטנה התחתונה
76000309
12
2
רפלקטור
67900256
הערה
יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.
כללי
דגמים
למידע אודות החלקים המתאימים לדגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
ודא כי אתה משתמש בגירסה העדכנית ביותר של גיליון ההוראות אשר זמין ב: www.harley-davidson.com/isheets
דרישות התקנה
ל דגמים עם CB נדרשת ערכת מיקום מחדש של אנטנת CB (חלק מספר 76000308).
ייתכן שתידרש לרכוש ולהתקין בנפרד חלקים או אביזרים נוספים כדי להתקין ערכה זו בדגם האופנוע שלך כמו שצריך. נא לעיין בקטלוג הקמעונאי לחלקים ולאביזרים או בדף "Parts and Accessories" באתר www.harley-davidson.com (אנגלית בלבד) כדי לראות מה הם החלקים או האביזרים הנחוצים.
אזהרה
הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הכנה
1. הסר את המושב. עיין במדריך הטיפולים.
2. הסר את תיקי האוכף. עיין במדריך הטיפולים.
3. הסר את הכיסוי שבצד השמאלי. עיין במדריך הטיפולים.
אזהרה
כדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, הסר את הנתיך הראשי לפני שתמשיך. (00251b)
4.
הערה
עבור כלי רכב המצוידים במערכת אבטחה עם אזעקה: כאשר מבטח fob נמצא בתחום ההפעלה, סובב את מתג ההצתה למצב ON (מחובר). העבר את מתג ההצתה למצב OFF (הדממה). הסר מיד את הנתיך הראשי.
הסר את הנתיך הראשי. עיין במדריך הטיפולים.
5.
הערה
בתמוכת ה-TOUR-PAK יש חריצים שמאפשרים לכוונן את המיקום. תעד את המיקום לפני ההסרה.
הערה
בדגמי APC אין אפשרות לכוונון. לוחית המתאם ממקמת את ה-Tour-Pak כך שהוא יעמוד בתקנות השוק.
הסר את ה-Tour-Pak ® .
5.1. ראה איור 2 . הפרד את מחברי החשמל.
1שמע
2אנטנת CB:
3אנטנת רדיו
4אורות אחוריים
תרשים 2. מחברי Tour-Pak
5.2. ראה איור 3 . הסר את אומי האוגן (3) שמצמידים את ה-Tour-Pak אל מתלה התמיכה.
1TOUR-PAK
2מתלה תמיכה
3אום אוגן (4)
תרשים 3. תושבת ה-Tour-Pak
d. הסר את המכלול.
5.3. דגמי APC: ראה איור 4 . הסר את ארבעת הברגים, הדסקיות ולוחית המתאם ממתלה התמיכה. החליק קדימה כדי לשחרר את ווי ה-L.
תרשים 4. בורגי תושבת Tour-Pak (דגמי APC/China)
6.
הערה
בדגמים ללא Tour-Pak יש מרווחים היכן שמרכיבים את תומכות ה-Tour-Pak. מסירים ומתקינים באופן דומה.
הסר את תמוכת ה-TOUR-PAK.
a. ראה איור 5 . הסר את מחברי הרתמה מהעוגנים שעל התמוכה (1).
b. הסר שני ברגים (3) מכל צד.
c. הסר את תמוכת ה-TOUR-PAK.
1תמיכה
2כיסוי (2)
3בורג (4)
4בורג (4 בכל צד)
5תוספת (2) (דגמים ללא TOUR-PAK)
תרשים 5. תמיכה ב-TOUR-PAK
7. ראה איור 7 . הסר את הפנס האחורי ואת בסיס הפנס האחורי.
a. הסר את הברגים (1).
b. נתק את הפנס האחורי ואת מכלול העדשות והסר אותם (2).
c. שים לב היכן מוקמו המחברים בבסיס הפנס האחורי (4) כדי להקל על ההתקנה.
d. נתק את כל החיבורים הבסיס הפנס האחורי.
e. הסר את הבורג (3) ואת בסיס הפנס האחורי.
8. הברג החוצה את המוט של אנטנת הרדיו מהבסיס שלו. שמור את המוט בצד כדי להתקין אותו מאוחר יותר.
9. ראה איור 6. הסר את האום בצד הפנימי מימין (2). השלך את הבורג (1).
1בורג
2האום בצד הפנימי
תרשים 6. הסרת הבורג המקורי של היצרן
התקנה
1. ראה איור 1 . התקן את ערכת חלקי העיגון (1) על פי ההוראות שכלולות בערכה .
2. התקן ערכת נורת LED תיק אוכף נסיעה/בלימה/פנייה (3) לפי ההוראות הכלולות בערכה .
3. ראה איור 7 . התקן את מסגרת לוחית הרישוי.
a. התקן את מסגרת לוחית הרישוי (5) בפגוש.
b. נתב את רתמות החיווט דרך מסגרת לוחית הרישוי.
c. התקן את בסיס הפנס האחורי מעל מסגרת לוחית הרישוי. הדק למקום בעזרת בורג (3).
d. הרכב את המחברים על בסיס הפנס האחורי.
e. חבר את הפנס האחורי ואת מכלול העדשות אל בסיס הפנס האחורי. הרכב את הפנס האחורי ואת מכלול העדשות על הבסיס והדק למקום בעזרת ברגים (1).
4. See Figure 5. מקם מחדש את אנטנת הרדיו.
a. התקן את התושבת למיקום מחדש של האנטנה (2). הדק למקום בעזרת בורג (1) והאום שהוסר קודם לכן. הדק.
מומנט: 40,7–50,1 N·m (30–37 ft-lbs) בורג אלן עם ראש כיפה, אום אוגן משושה
b. התקן את האום (4) על המאריך של כבל האנטנה (3).
c. החדר את המאריך של כבל האנטנה דרך החור שבתושבת למיקום מחדש של האנטנה.
d. אבטח את המאריך של כבל האנטנה בעזרת דסקית (5) ואום (4). הנח מפתח ברגים על האום העליונה. הדק את האום התחתונה.
מומנט: 8 N·m (6 ft-lbs) אום משושה
e. התקן את בסיס מוט האנטנה (מכלול משותף) (6) על המאריך של כבל האנטנה.
f. נתב את כבל האנטנה לפנים לאורך המוט התומך של תיק האוכף לתוך החלק האחורי של אזור לוח המושב. אבטח את הכבל בעזרת אזיקונים. יש להשאיר קטע כבל עודף ארוך דיו בבסיס האנטנה כדי למנוע פיתול או מעיכה בנקודת החיבור.
g. חבר היטב את מכלול מוט האנטנה לבסיס מוט האנטנה.
5. התקן את ה-Tour-Pak על גבי מתלה ה-Tour-Pak הניתן להסרה (מספר חלק 53000221) לפי ההוראות הכלולות בערכה שלו.
6.
הערה
  • הדבק את מחזירי האור בטמפרטורות סביבה בין 21–38 °C (70–100 °F) .
  • לא ניתן לשנות את המיקום של מחזירי האור לאחר ההדבקה הראשונית. אל תסיר את הסרט המגן מהדבק עד שתהיה מוכן להדביק את מחזיר האור.
  • לאחר ההדבקה יש להמתין 24 שעות לפחות לפני שחושפים את האזור לשטיפה נמרצת, לריסוס מים בעוצמה או למזג אוויר קיצוני.
  • חוזק ההדבקה יגדל לכוח המרבי לאחר 72 שעות בטמפרטורת חדר רגילה.
ראה איור 1 . סמן את המיקום של מחזיר האור (12).
a. נקה את המשטח שעליו מציבים את מחזיר האור בתערובת 50:50 של איזופרופיל אלכוהול ומים. יש לאפשר התייבשות גמורה.
b. ראה איור 9 . הנח את מחזיר האור (2) על החלק האחורי של תיק האוכף כשהוא ממוקם במרכז 13 mm (0,5 in) ומתחת לפנס העזר האחורי (1).
c. סמן את המיקום בעיפרון שמן.
7.
הערה
אחרי שמחזירי האור הודבקו כבר, אין להעביר אותם.
התקן את מחזיר האור.
a. הסר את הציפוי הדביק ממחזיר האור.
b. הנח את מחזיר האור במקום המסומן.
c. אחרי שאתה מניח את מחזיר האור, הפעל לחץ שווה על פני כל המשטח למשך 15 שניות.
d. המתן 20 דקות לפני שתיגע במחזירי האור.
1בורג (2)
2פנס אחורי ומכלול עדשות
3בורג
4מכלול בסיס פנס אחורי
5מסגרת לוחית רישוי
6אום J
תרשים 7. התקן את מסגרת לוחית הרישוי

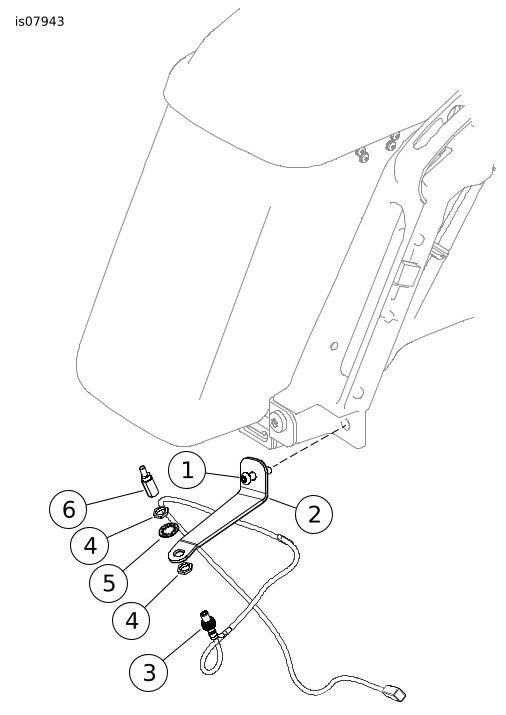

1בורג
2תושבת למיקום מחדש של האנטנה
3מאריך כבל אנטנה
4אום משושה (2)
5דסקית נעילה
6בסיס מוט האנטנה (מכלול משותף)
תרשים 8. מיקום מחדש של האנטנה
1פנס עזר אחורי
2רפלקטור
A13 mm (0,5 in)
תרשים 9. הנחת מחזיר האור
סיום
הערה
כדי למנוע נזק אפשרי למערכת הקול, ודא שההצתה במצב OFF (מנותק) לפני התקנת הנתיך הראשי.
1. התקן את הנתיך הראשי. עיין במדריך הטיפולים.
2. בדוק שהרדיו פועל בצורה תקינה.
3. התקן את המושב. לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח. עיין במדריך הטיפולים.
4. התקן את כיסוי הצד השמאלי. עיין במדריך הטיפולים.
5. התקן את תיקי האוכף. עיין במדריך הטיפולים.
6. התקן את ה-Tour-Pak לפי ההוראות בערכת מתלה ה-Tour-Pak הניתן להסרה (מספר חלק 53000221).
הערה
בעת הסרת ה-Tour-Pak ניתן לגלגל את רתמת החיווט ולתחוב אותה מתחת למושב.
