ערכת תאורת LED עבור אור נסיעה/אור בלם/מאותת פנייה בדגמי KING TOUR-PAK
941000102021-02-05
מידע כללי
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) |
|---|---|---|
67801128, 67801129 | משקפי בטיחות, מפתח מומנט |  |
(1) נדרש הידוק עד לערך המומנט או כלים וטכניקות מתונים אחרים
תכולת הערכה

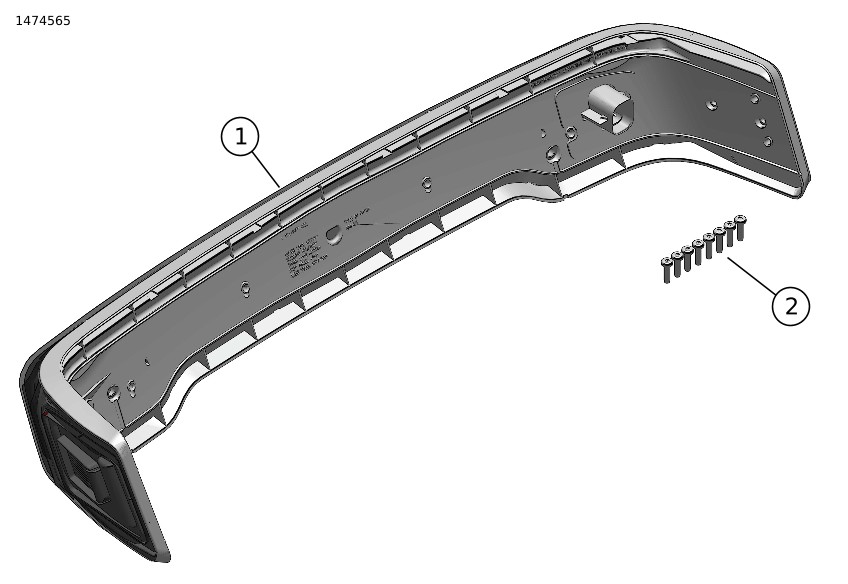

תרשים 1. תכולת הערכה: רכיבים בערכת תאורת LED עבור אור נסיעה/אור בלם/מאותת פנייה בדגמי King Tour-Pak
טבלה 2. תכולת הערכה: רכיבים בערכת תאורת LED עבור אור נסיעה/אור בלם/מאותת פנייה בדגמי King Tour-Pak
 | פריט | כמות | תיאור | מספר חלק | הערות |
|---|---|---|---|---|---|
 | 1 | 1 | מכלול פס תאורה LED היקפי | לא נמכר בנפרד | |
| 2 | 8 | בורג | 10200133 |
הערה
יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.
כללי
דגמים
ניתן למצוא מידע על ההתאמה לדגמים בקטלוג הקמעונאי של חלקים ואביזרים או בקטע Parts and Accessories ב- www.harley-davidson.com (באנגלית בלבד).
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: www.harley-davidson.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. יש צורך במדריך הטיפולים לאופנועים מהשנה ומהדגם המסוימים לצורך ההתקנה הזו. ניתן לקבל אותו דרך:
- סוכנות של Harley-Davidson.
- פורטל המידע על תיקונים של Harley-Davidson (H-D Service Information Portal): הגישה היא למנויים; מכיל מידע עבור רוב דגמי שנת 2001 והדגמים החדשים יותר. למידע נוסף, ראה. שאלות נפוצות על מינויים .
הערה
אם עדיין נעשה שימוש באנטנה חיצונית, ראה להלן.
פריטים אלה זמינים בסוכנות Harley-Davidson המקומית.
- דגמים עם מכשיר קשר: נדרשת ערכת מיקום מחדש של אנטנת מכשיר קשר (מס' חלק 76000308).
- דגמים עם אנטנת AM/FM: רכישה אופציונלית של ערכת מיקום מחדש של אנטנה (מס' חלק 76000582).
- דגמים עם אנטנת AM/FM: רכישה אופציונלית של אנטנה פנימית מוסתרת (מס' חלק 76000862). ניתן להתקין אופציה זו בדגמי Tour-Pak או בדגמים עם מעטפת קדמית לקבלת מראה נקי יותר.
ייתכן שתידרש לרכוש ולהתקין בנפרד חלקים או אביזרים נוספים כדי להתקין ערכה זו בדגם האופנוע שלך כמו שצריך.
נא לעיין בקטלוג הקמעונאי לחלקים ולאביזרים או בדף "Parts and Accessories" באתר www.harley-davidson.com
(אנגלית בלבד) כדי לראות מה הם החלקים או האביזרים הנחוצים.
הסר
אזהרהכדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, הסר את הנתיך הראשי לפני שתמשיך. (00251b)
| 1. | הסר את הנתיך הראשי. עיין במדריך הטיפולים. | |
| 2. | הסר את הבטנה של Tour-Pak. עיין במדריך הטיפולים. | |
| 3. | הסר את שני מוטות האנטנה מבית התאורה. שמור בצד להמשך. | |
| 4. | נתק את מחבר כבל האנטנה של רדיו ה-AM/FM. | |
| 5. | נתק את המחבר החשמלי. | |
| 6. | הסר את האום, הדסקית והסופית הטבעתית מחף האנטנה של מכשיר הקשר. | |
| 7. | הסר את האום, הסופית הטבעתית והדסקית השטוחה הגדולה מחף האנטנה של רדיו ה-AM/FM. | |
| 8. | הסר את הברגים כדי לשחרר את מכלול התאורה מ-Tour-Pak. |
התקנה
| 1. | See Figure 2. התקן את התאורה (1). | |
| 2. | קבע בעזרת ברגים (2). הדק. מומנט: 2,3–2,8 N·m (20–25 in-lbs) | |
| 3. | התקן את המחבר החשמלי (3). |
| 1 | תאורה |
| 2 | בורג (8) |
| 3 | מחבר חשמל |
| 4 | מחבר כבל אנטנת הרדיו |

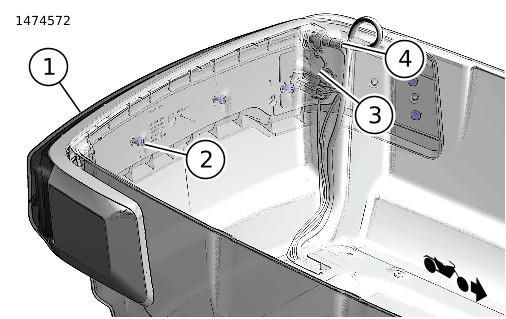

תרשים 2. פס תאורה היקפי
סיום
| 1. | התקן את הנתיך הראשי. עיין במדריך הטיפולים. הערה ודא שמתג ההצתה במצב OFF (כבוי) לפני התקנת הנתיך הראשי. | |
| 2. | בדוק שרדיו ה-AM/FM ו/או מכשיר הקשר פועלים בצורה תקינה. | |
| 3. | בדוק את פעולת התאורה. a. כשמתג ההצתה במצב מחובר (ON), כל שלושת המקטעים צריכים להאיר. b. כשמפעילים את ידית הבלם או בלם החנייה, המקטע המרכזי מאיר בצורה בהירה יותר. c. כשמפעילים את איתות הפנייה שמאלה או ימינה, מקטעי הקצה מהבהבים. | |
| 4. | התקן את הבטנה של Tour-Pak. עיין במדריך הטיפולים. |
