LED SIGNATURE MARCIA/FRENO/DIREZIONE DELLA BORSE LATERALI
941000192023-02-08
INFORMAZIONI GENERALI
Tabella 1. Informazioni generali
Kit | Attrezzi consigliati | Livello di abilità(1) | Ora |
|---|---|---|---|
67801023 (Rosso), 67801024 (Fumo), 67801446 (Rosso), 67801447 (Fumo) | Occhiali di protezione, chiave dinamometrica, alcool isopropilico, matita di cera |  | 1 ora |
(1) Si richiedono serraggi ai valori di coppia specificati, una abilità tecnica discreta e l’uso di attrezzatura comune
CONTENUTO DEL KIT

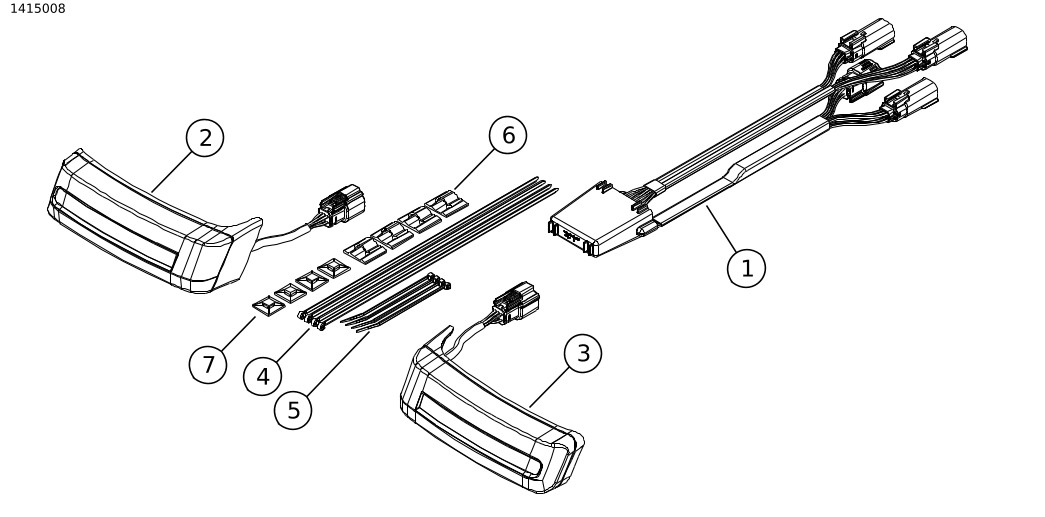

Figura 1. Contenuto del kit: Componenti del kit di luci di marcia/arresto/svolta LED firmate per le borse laterali
Tabella 2. Contenuto del kit: Componenti del kit di luci di marcia/arresto/svolta LED firmate per le borse laterali
 | Articolo | Q.tà | Descrizione | Numero kit | Part Number | Note |
|---|---|---|---|---|---|---|
 | 1 | 1 | Cablaggio, rosso | 67801023 | 69202326 | |
| Cablaggio, fumo | 67801024 | 69202416 | |||
| Cablaggio, rosso | 67801446 | 69203293 | |||
| Cablaggio, fumo | 67801447 | 69203294 | |||
| 2 | 1 | Sottogruppo, sinistra, rosso | Parte non venduta separatamente | ||
| Sottogruppo, sinistra, fumé | Parte non venduta separatamente | ||||
| 3 | 1 | Sottogruppo, destra, rosso | Parte non venduta separatamente | ||
| Sottogruppo, destra, fumé | Parte non venduta separatamente | ||||
| 4 | 4 | Fascetta fermacavi | Parte non venduta separatamente | ||
| 5 | 4 | Fascetta fermacavi | Parte non venduta separatamente | ||
| 6 | 4 | Clip, nylon | Parte non venduta separatamente | ||
| 7 | 4 | Fermacavi con pad adesivo | Parte non venduta separatamente |
NOTA
Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo.
GENERALE
Modelli
Per informazioni sugli abbinamenti dei modelli, vedere il catalogo di vendita al dettaglio delle parti e accessori o la sezione Parts and Accessories (Parti e accessori) del sito Web www.harley-davidson.com (solo in inglese) .
Verificare di stare utilizzando la versione più aggiornata del libretto di istruzioni. È disponibile presso: www.harley-davidson.com/isheets
Contattare il centro di assistenza clienti Harley-Davidson al numero 1-800-258-2464 (solo USA) o 1-414-343-4056.
Requisiti di installazione
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario consultare il manuale di manutenzione della motocicletta del relativo anno e modello, che è disponibile:
- Presso un concessionario Harley-Davidson.
- Sul Portale delle informazioni di assistenza H-D, accessibile previa iscrizione, e disponibile per la maggior parte dei modelli dal 2001 in poi. Per ulteriori informazioni vedere Domande frequenti sulle iscrizioni .
NOTA
- La temperatura ambiente deve essere tra 21-38 °C (70-100 °F) per una buona adesione. Non montare a temperature inferiori ai 10°C (50°F).
- Lasciare riposare almeno per 24 ore prima di esporre l’area ad un vigoroso lavaggio, ad un forte getto d’acqua o alle intemperie.
- La tenuta dell’adesivo sarà ottimale dopo circa 72 ore a temperatura ambiente.
PREPARAZIONE
| 1. | Rimuovere il fusibile principale. Vedere il manuale di manutenzione. | |
| 2. | Rimuovere la sella. Vedere il manuale di manutenzione. |
LUCI
NOTA
- Kit 67801023 e 67801024: usare con luci di arresto e luci degli indicatori di direzione di ricambio Ricambio originale (Componente originale) o Componente originale .
- Kit 67801446 e 67801447: usare con luci di arresto di ricambio Componente originale o Componente originale .
RIMOZIONE
NOTA
I catarifrangenti su alcuni modelli canadesi sono installati sotto i coperchi delle borsa laterali. Questi riflettori devono essere rimossi. Per mantenere l’omologazione, installare i catarifrangenti direttamente sotto le luci LED marcia/freno/direzione Electro Glo delle borse laterali.
| 1. | Rimuovere i catarifrangenti delle borse laterali, se installati. | |
| 2. | Pulire le borsa laterali nella zona di installazione con miscela 50:50 di alcool isopropilico e acqua. | |
| 3. | Far asciugare completamente. |
INSTALLAZIONE
NOTA
Le luci sono identificate con una (L) per quella di sinistra o (R) per quella di destra, impresse sulla lente.
| 1. | Posizionare la luce approssimativamente 3,2 mm (1/8 in) sotto il bordo inferiore del coperchio della borsa quando è chiuso. | |
| 2. | Segnare la posizione con una matita di cera. | |
| 3. | Rimuovere il rivestimento dell’adesivo dal gruppo luci. | |
| 4. | Installare la luce utilizzando i segni realizzati in precedenza come guida. | |
| 5. | Esercitare una pressione salda e uniforme. | |
| 6. | Non utilizzare una pressione estrema sull'area della lente. | |
| 7. | Se in dotazione, installare i catarifrangenti delle borse laterali direttamente sotto le luci di marcia/freno/direzione appena installate. | |
| 8. | Rimuovere la borsa. Vedere il manuale d’uso. | |

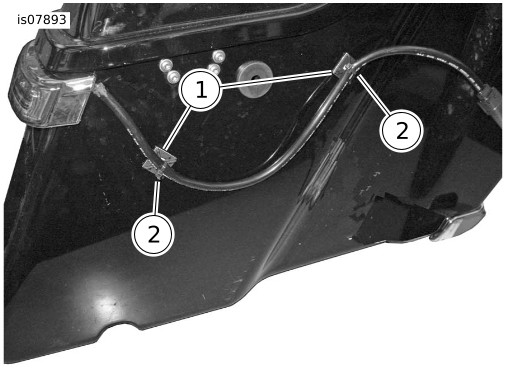

| 9. | Figura 2 Disporre il cablaggio in avanti lungo il lato veicolo della borsa laterale. a. Pulire le aree di aggancio con un mix 50:50 di alcol isopropilico e acqua. b. Fissare il cablaggio alla superficie della borsa laterale con due fermacavi (1) e fascette (2). | |
| 10. | Ripetere per la luce della borsa restante. |
Figura 2. Disposizione del cablaggio della borsa laterale
MODULO/CABLAGGIO
INSTALLAZIONE

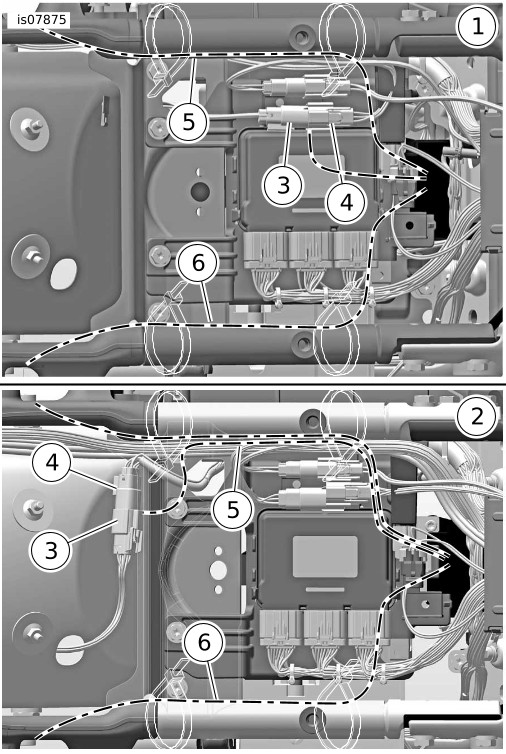

| 1. | Figura 3 Disporre il cablaggio a Y delle luci posteriori e il cablaggio delle luci della borsa sinistra (connettore a 3 pin) lungo il telaio superiore sinistro (5). | |
| 2. | Disporre il cablaggio delle luci della borsa destra (connettori a 3 e 6 pin) lungo il telaio superiore destro (6). | |
| 3. | Separare il connettore della luce posteriore [7] (3,4). | |
| 4. | Collegare i connettori a 6 terminali dal cablaggio a Y a ciascuna metà del connettore. | |
| 5. | Figura 4 Fissare i nuovi cablaggi lungo l'interno dei tubi del telaio superiore con due fascette per lato. | |
| 6. | Incrociare verso l’esterno del telaio posteriormente al punto di attacco superiore dell’ammortizzatore. | |
| 7. | installare le borse. Vedere il manuale d’uso. | |
| 8. | Collegare i connettori delle luci sella durante l'installazione. |
| 1 | FLHX, FLHXS, FLHX SHRINE |
| 2 | FLHR, FLHTCU, FLHTCU-TC, FLHTK, FLHTK SHRINE |
| 3 | Connettore luci posteriori - metà posteriore |
| 4 | Connettore luci posteriori - metà principale del cablaggio |
| 5 | Disposizione del cablaggio a Y e del cablaggio delle luci della borsa sinistra |
| 6 | Disposizione del cablaggio luci della borsa destra |
Figura 3. Unire i connettori

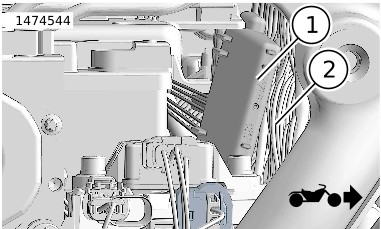

| 1 | Cablaggio |
| 2 | Fascio cavi esistente |
Figura 4. Installare il modulo
COMPLETATO
AVVERTENZAPrima di mettersi alla guida della motocicletta, verificare il corretto funzionamento di interruttori e luci. Una scarsa visibilità può causare lesioni gravi o mortali. (00316a)
| 1. | Installare la sella. Dopo aver installato la sella, tirarla verso l’alto per verificare che sia fissata in posizione. Vedere il manuale di manutenzione. | |
| 2. | Installare il fusibile principale. Vedere il manuale di manutenzione. | |
| 3. | Inserire l’accensione. | |
| 4. | Testare la funzionalità dei segnali di arresto/posteriori/direzione e le luci di emergenza. |
