BELANGRIJK HULP LED DRAAI/REM/RICHTINGAANWIJZERLICHT

941000202021-08-20

ALGEMENE INFORMATIE

Tabel 1. Algemene informatie

Sets	Voorgestelde Tools	Vaardigheidsniveau⁽¹⁾
67801080, 67801082	Veiligheidsbril, Moersleutel, Isopropanol

(1) Aanhalen tot de momentwaarde of andere aangewezen tools en technieken zijn vereist

SETINHOUD

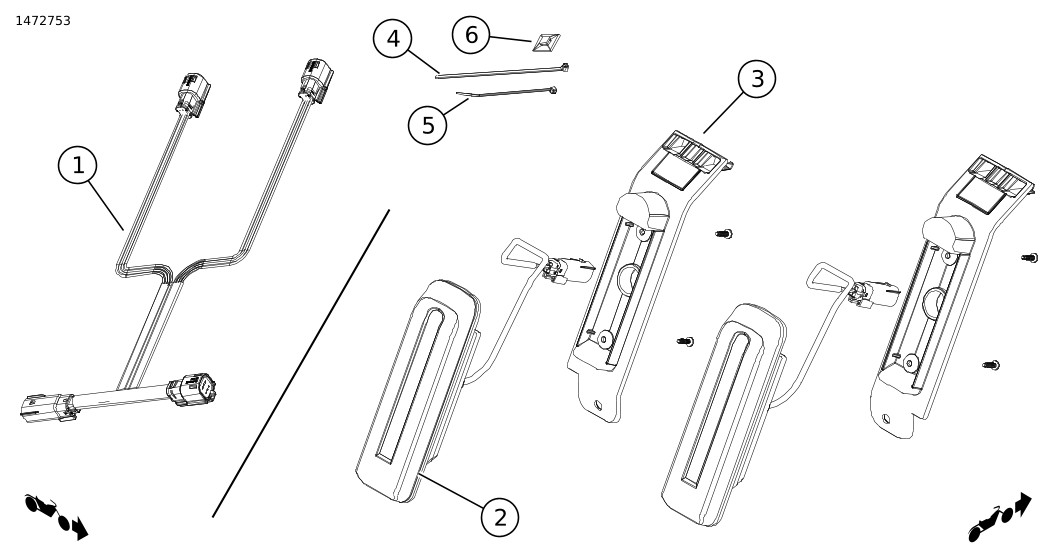

Afbeelding 1. Setinhoud: Belangrijk Hulp LED Draai/Rem/Richtingaanwijzerlicht Set Onderdelen

Tabel 2. Setinhoud: Belangrijk Hulp LED Zadeltas Draai/Rem/Richtingaanwijzerlicht Set Onderdelen

Onderdeel	Aantal	Beschrijving	Onderdeelnr.
1	1	Kabelboom	69202325
2	2	Sub-assemblage, rood	Niet afzonderlijk verkrijgbaar
2	2	Sub-assemblage, rook	Niet afzonderlijk verkrijgbaar
3	1	Steun, sub-assemblage, rechterkant	Niet afzonderlijk verkrijgbaar
3	1	Steun, sub-assemblage, linkerkant	Niet afzonderlijk verkrijgbaar
4	6	Kabelbinder	10065
5	5	Kabelbinder	Niet afzonderlijk verkrijgbaar
6	6	Draadhouder met lijmpad	Niet afzonderlijk verkrijgbaar

OPMERKING

Controleer of alle inhoud aanwezig is in de kit voordat u onderdelen van het voertuig installeert of verwijdert.

ALGEMEEN

Modellen

Voor modelgerelateerde informatie raadpleegt u de P&A-detailhandel catalogus of het gedeelte 'Parts and Accessories' (Onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).

Verifieer dat de meest recente versie van het instructieblad wordt gebruikt. Deze is beschikbaar op: www.harley-davidson.com/isheets

Neem contact op met Harley-Davidson Customer Support Center op 1-800-258-2464 (alleen in de VS) of 1-414-343-4056.

Montagevereisten

WAARSCHUWING

De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)

OPMERKING

In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Een servicehandleiding voor het jaar en model van de de motorfiets is vereist voor deze installatie en is beschikbaar via:

Een Harley-Davidson dealer.
H-D service-informatie Portaal, een toegang gebaseerd op voorschrift voor de meeste 2001 en nieuwere modellen. Voor meer informatie zie Vaak gestelde vragen over abonnementen .

OPMERKING

De omgevingstemperatuur moet tussen 21 en 38 °C (70-100 °F) liggen. Monteer niet onder de 10°C (50°F).
Gedurende ten minste 24 uur na het aanbrengen mag het oppervlak niet worden blootgelegd aan een stevige wasbeurt, sterke waterstralen of extreme weersomstandigheden.
De hechting neemt toe en bereikt zijn maximale waarde na ongeveer 72 uur bij normale omgevingstemperaturen.

VOORBEREIDEN

1.	Verwijder de hoofdzekering. Zie de servicehandleiding.
2.	Verwijder het zadel. Zie de servicehandleiding.
3.	Verwijder de zadeltassen. Zie de servicehandleiding.

LAMPEN

VERWIJDEREN

Verwijder de moer (5). Verwijder de bouten (4) niet. Een schroef is een hulpmiddel bij het lokaliseren van de achterplaat.

INSTALLEREN

OPMERKING

Lichten worden geïdentificeerd met een (L) voor links of (R) voor rechts, gegraveerd op de lens.

1.	Afbeelding 2 Met de zelfklevende laag (2) nog steeds op zijn plaats, doe een test fit voor het draai/rem/hulprichtingaanwijzerlicht . OPMERKING Het oppervlak waar tape aangebracht wordt, moet worden gereinigd. Als dit oppervlak niet wordt gereinigd, kan dat leiden tot een gebrekkige installatie.
2.	Reinig het oppervlak bij het gieten (5) waar tape is aangebracht met een mengsel van 50% isopropyl alcohol en 50% gedestilleerd water.
3.	Laat volledig drogen.
4.	Verwijder de beschermstrook van de plaktape (2).
5.	Plaats van beugel (1) over de schroef (4).
6.	Druk de tape stevig aan.
7.	Monteer de moer (6) op de schroef (4). Haal de bouten aan. Koppel: 20,3–27,1 N·m (15–20 ft-lbs)
8.	Monteer het LED-licht (3).
9.	Monteer de bouten (7). Haal de bouten aan. Koppel: 0,9 N·m (8 in-lbs) OPMERKING Wees voorzichtig bij het vastdraaien van schroeven (7). De LED-lamp kan kapotgaan als de bouten te strak worden aangedraaid.
10.	Herhaal de voorafgaande stappen voor de andere kant.

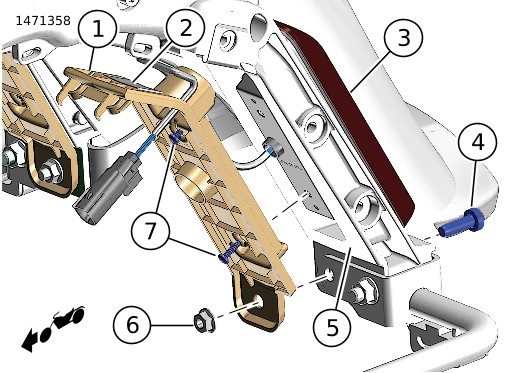

1	Steun
2	Tape
3	LED-lamp
4	Schroef
5	Gietstuk
6	Moer
7	Schroef (2)

Afbeelding 2. Motor-/rem-/richtingaanwijzerlampen

MODULE/BEDRADINGEN

INSTALLEREN

1.	Afbeelding 3 Verbind de achterverlichting Y-harnas en de linker zadeltas lichtharnas (4 en 6-pins connectoren) terug langs de linker bovenste frame (5).
2.	Verbind de rechter zadeltas lichtharnas (4 en 6-pins connectoren) langs de rechter bovenframe (6).
3.	Een afzonderlijke achterlicht connector [7] (3,4).
4.	Bevestig de 6-terminal connectoren van Y-harnas aan elke gescheiden connector helft.
5.	Zet de nieuwe harnassen aan de binnenkant van de bovenste framebuizen vast met twee kabelbanden per zijde.
6.	Kruis de frame achterzijde van de bovenste schokdemper bevestigingspunt naar buiten.

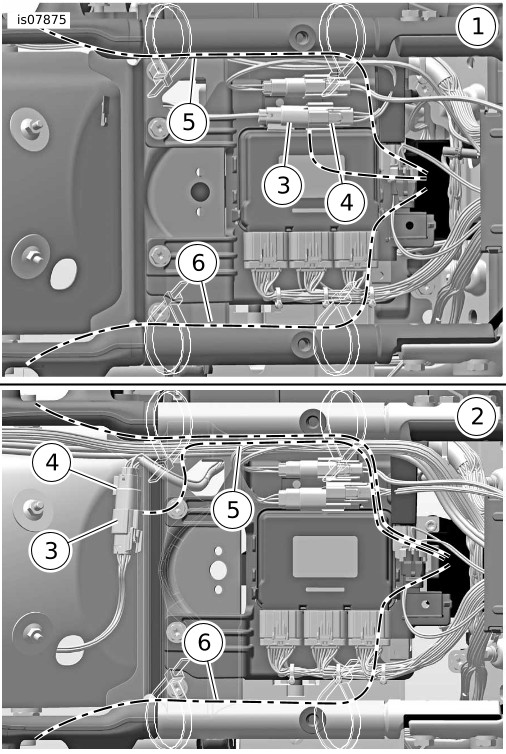

1	FLHX, FLHXS, FLTRX, FLTRXS, FLTRXSE
2	FLHR, FLHTCU, FLHTCUL, FLHTK, FLHTKL, FLTRU
3	Achterverlichting, connector - achterste gedeelte
4	Achterlichtconnector - hoofdgedeelte harnas
5	Route van Y-harnas en linker zadeltas licht harnas
6	Route van rechter zadeltas licht harnas

Afbeelding 3. Verbindingsparen

VOLTOOID

WAARSCHUWING

Controleer of alle lampen en schakelaars goed werken voordat u de motorfiets gebruikt. Indien de bestuurder slecht zichtbaar is, kan dit ernstig of dodelijk letsel tot gevolg hebben. (00316a)

1.	Bevestig de zadeltassen. Zie de servicehandleiding.
2.	Bevestig het zadel. Trek na montage het zadel omhoog om te controleren of het goed vastzit. Zie de servicehandleiding.
3.	Monteer de hoofdzekering. Zie de servicehandleiding.
4.	Zet het contact aan.
5.	Test de achterstop/achterkant/draai en de gevarenverlichtingsfuncties.
