LAMPU PELAYARAN LED TAMBAHAN BAJI BATU/BREK/BELOKAN
941000202021-08-20
MAKLUMAT UMUM
Jadual 1. Maklumat Am
Kit | Alat yang Dicadangkan | Tahap Kemahiran(1) |
|---|---|---|
67801080, 67801082 | Kaca Mata Keselamatan, Perengkuh Tork, Isopropil Alkohol |  |
(1) Perlu diketatkan ke nilai tork atau perlu menggunakan alat dan teknik lain
KANDUNGAN KIT

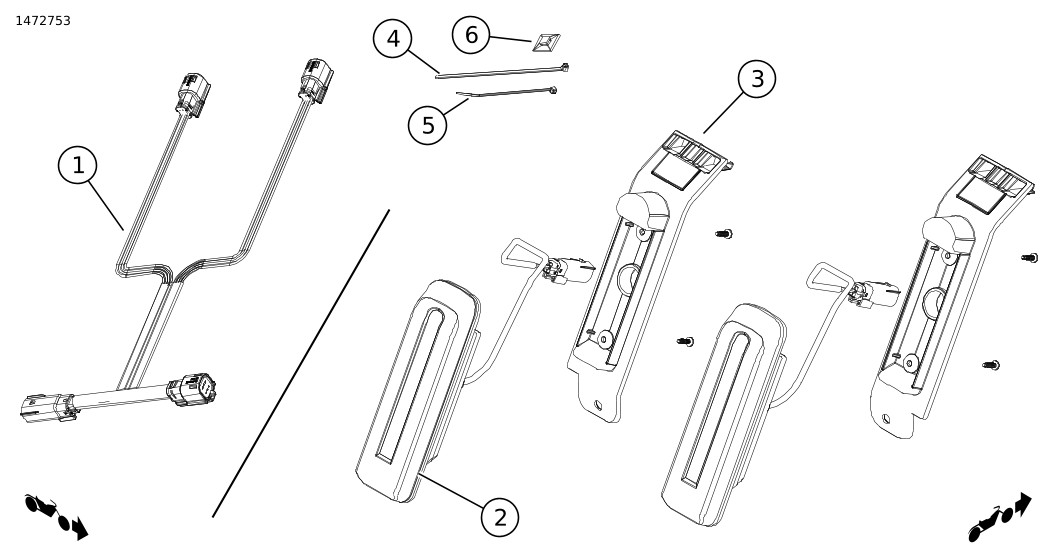

Rajah 1. Kandungan Kit: Komponen Kit Lampu Perjalanan/Brek/Belokan LED Tambahan Baji Batu
Jadual 2. Kandungan Kit: Komponen Kit Lampu Perjalanan/Brek/Belokan Beg Pelana LED Tambahan Baji Batu
 | Item | Kuantiti | Penerangan | No. Bahagian | Nota |
|---|---|---|---|---|---|
 | 1 | 1 | Abah-abah | 69202325 | |
| 2 | 2 | Sub-perhimpunan, merah | Tidak Dijual Berasingan | |
| Sub-perhimpunan, asap | Tidak Dijual Berasingan | |||
| 3 | 1 | Pendakap, Sub-perhimpunan, kiri | Tidak Dijual Berasingan | |
| Pendakap, Sub-perhimpunan, kanan | Tidak Dijual Berasingan | |||
| 4 | 6 | Strap kabel | 10065 | |
| 5 | 5 | Strap kabel | Tidak Dijual Berasingan | |
| 6 | 6 | Penahan dawai dengan pelapik pelekat | Tidak Dijual Berasingan |
CATATAN
Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan.
UMUM
Model
Untuk maklumat perlengkapan model, lihat Katalog Runcit P&A atau Bahagian dan Aksesori di www.harley-davidson.com (Bahasa Inggeris sahaja).
Sahkan penggunaan lembaran arahan versi yang terkini. Ia boleh didapati di: www.harley-davidson.com/isheets
Hubungi Pusat Sokongan Pelanggan Harley-Davidson di 1-800-258-2464 (A.S. sahaja) atau 1-414-343-4056.
Keperluan bagi Pemasangan
AMARANKeselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)
CATATAN
Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Pemasangan ini memerlukan manual servis bagi motosikal tahun dan model ini yang tersedia di:
- Pengedar Harley-Davidson.
- Portal Maklumat Servis H-D, iaitu akses langganan bagi kebanyakan model 2001 dan yang lebih baharu. Untuk maklumat lanjut, lihat Soalan lazim tentang langganan .
CATATAN
- Suhu ambien mestilah antara 21-38°C (70-100°F) untuk pelekatan yang betul. Jangan pasang di bawah 10°C (50°F).
- Biarkan sekurang-kurangnya 24 jam selepas pemasangan sebelum mendedahkan kawasan tersebut kepada cucian lasak, semburan air yang kuat atau cuaca melampau.
- Ikatan pelekat akan meningkat kepada kekuatan maksimum selepas 72 jam pada suhu bilik normal.
PENYEDIAAN
| 1. | Tanggalkan fius utama. Lihat manual servis. | |
| 2. | Tanggalkan tempat duduk. Lihat manual servis. | |
| 3. | Tanggalkan beg motosikal. Lihat manual servis. |
LAMPU
PENANGGALAN
| 1. | Tanggalkan nat (5). Jangan tanggalkan skru (4). Skru ialah bantuan dalam mencari plat belakang. |
PEMASANGAN
CATATAN
Lampu dikenal pasti dengan (L) untuk kiri atau (R) untuk kanan yang dicetak pada kanta.
| 1. | Rajah 2 Dengan sokongan pelekat (2) masih di tempat, uji kesesuaian dengan Lampu Tambahan Pelayaran/Brek/Belokan. CATATAN Permukaan yang mana pita digunakan mesti dibersihkan. Kegagalan untuk membersihkan kawasan ini mengakibatkan pemasangan yang rosak. | |
| 2. | Bersihkan kawasan pada penuangan (5) yang mana pita dipasang dengan campuran isopropil alkohol dan air suling dalam jumlah yang sama. | |
| 3. | Biarkan kering sepenuhnya. | |
| 4. | Buang pelapik pita pelekat (2). | |
| 5. | Letakkan pendakap (1) atas skru (4). | |
| 6. | Gunakan tekanan gelangsar yang kukuh dalam kawasan pita. | |
| 7. | Pasang nat (6) pada skru (4). Ketatkan. Tork: 20,3–27,1 N·m (15–20 ft-lbs) | |
| 8. | Pasang lampu LED (3). | |
| 9. | Pasangkan skru (7). Ketatkan. Tork: 0,9 N·m (8 in-lbs) CATATAN Berhati-hati apabila mengetatkan skru (7). Skru yang terlalu ketat akan meretakkan lampu LED. | |
| 10. | Ulangi langkah-langkah sebelumnya untuk bahagian lain. |
| 1 | Braket |
| 2 | Pita pelekat |
| 3 | Lampu LED |
| 4 | Skru |
| 5 | Penuangan |
| 6 | Nat |
| 7 | Skru (2) |

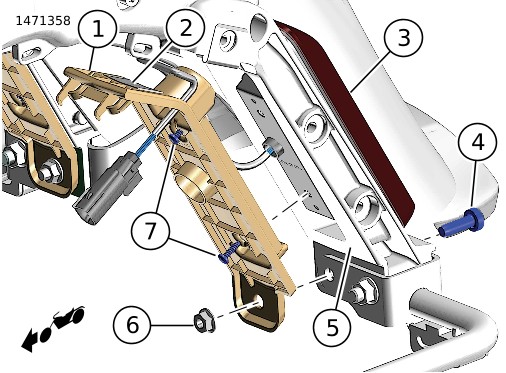

Rajah 2. Lampu Tambahan Pelayaran/Brek/Belokan
MODUL/PENDAWAIAN
PEMASANGAN
| 1. | Rajah 3 Halakan abah-abah Y lampu belakang dan abah-abah lampu beg pelana (penyambung 4 dan 6-pin) kembali sepanjang rangka atas kiri (5). | |
| 2. | Halakan abah-abah lampu beg pelana kanan (penyambung 4 dan 6-pin) pada sepanjang rangka atas kanan (6). | |
| 3. | Pisahkan penyambung lampu belakang [7] (3,4). | |
| 4. | Lampirkan penyambung 6-terminal daripada abah-abah Y kepada setiap separuh penyambung yang berasingan. | |
| 5. | Kukuhkan abah- abah baharu pada sepanjang dalam tiub rangka atas dengan dua tali kabel setiap sisi. | |
| 6. | Silangkan ke luar bahagian belakang rangka bagi titik pemasangan penyerap kejutan atas. |
| 1 | FLHX, FLHXS, FLTRX, FLTRXS, FLTRXSE |
| 2 | FLHR, FLHTCU, FLHTCUL, FLHTK, FLHTKL, FLTRU |
| 3 | Penyambung lampu belakang - separuh belakang |
| 4 | Penyambung lampu - separuh abah-abah utama |
| 5 | Laluan abah-abah wie dan abah-abah lampu beg pelana kiri |
| 6 | Laluan abah-abah lampu beg pelana kanan |

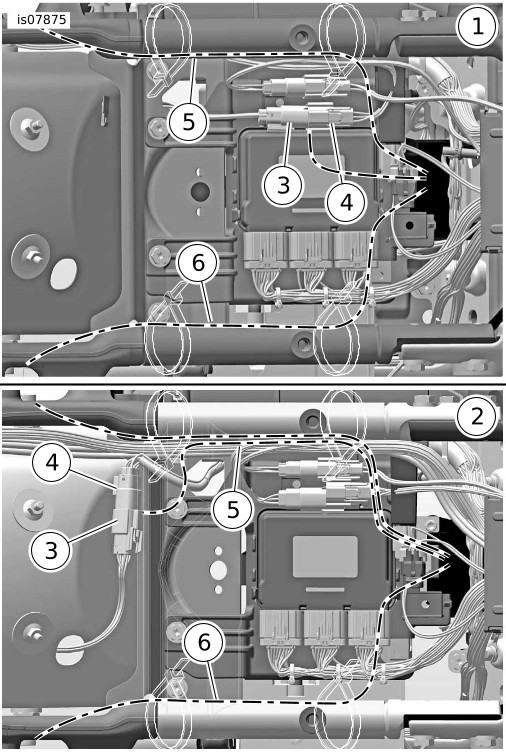

Rajah 3. Penyambung Mate
LENGKAP
AMARANPastikan semua lampu dan suis beroperasi dengan betul sebelum mengendalikan motosikal. Kebolehlihatan penunggang yang rendah boleh membawa maut atau kecederaan serius. (00316a)
| 1. | Pasangkan beg motosikal. Lihat manual servis. | |
| 2. | Pasangkan tempat duduk. Selepas memasang tempat duduk, tarik tempat duduk ke atas untuk memastikan ia kukuh. Lihat manual servis. | |
| 3. | Pasangkan fius utama. Lihat manual servis. | |
| 4. | Hidupkan nyalaan. | |
| 5. | Uji fungsi lampu henti belakang/belakang/belokan dan lampu bahaya. |
