KEYSTONE EXTRA VARSELLJUS/BROMSLJUS/BLINKERS (LED)
941000202021-08-20
ALLMÄN INFORMATION
Tabell 1. Allmän information
Satser | Föreslagna verktyg | Kompetensnivå(1) |
|---|---|---|
67801080, 67801082 | Skyddsglasögon, momentnyckel, isopropylalkohol |  |
(1) Kräver åtdragning till angivet åtdragningsmoment eller andra verktyg och metoder som ger måttligt åtdragningsmoment
SATSINNEHÅLL

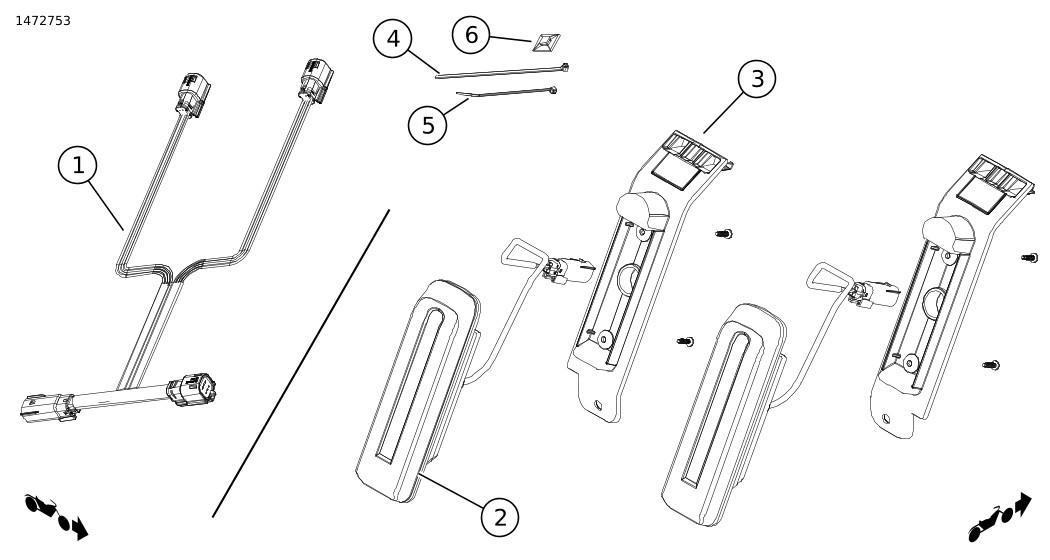

Figur 1. Satsen innehåller: Komponenter i satsen Keystone extra varselljus/bromsljus/blinkers (LED)
Tabell 2. Satsen innehåller: Komponenter i satsen Keystone extra packväskemonterade varselljus/bromsljus/blinkers (LED)
 | Komponent | Antal | Beskrivning | Art.nr | Anteckningar |
|---|---|---|---|---|---|
 | 1 | 1 | Kablage | 69202325 | |
| 2 | 2 | Underenhet, röd | Säljs ej separat | |
| Underenhet, rökfärgad | Säljs ej separat | |||
| 3 | 1 | Konsol, underenhet, vänster | Säljs ej separat | |
| Konsol, underenhet, höger | Säljs ej separat | |||
| 4 | 6 | Buntband | 10065 | |
| 5 | 5 | Buntband | Säljs ej separat | |
| 6 | 6 | Ledningshållare med självhäftande kudde | Säljs ej separat |
ANMÄRKNING
Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet.
ALLMÄNT
Modeller
Om du vill ha information om modelltillbehör kan du läsa P&A-återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com (endast på engelska) .
Kontrollera att du använder den senaste versionen av instruktionsbladet. Den finns på: www.harley-davidson.com/isheets
Kontakta Harley-Davidsons kundtjänst på +1-800-258-2464 (endast USA) eller +1-414-343-4056.
Installationskrav
VARNINGFörarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)
ANMÄRKNING
Det här instruktionsbladet hänvisar till information i verkstadshandboken. Monteringen kräver en verkstadshandbok för motorcykelns modell/årgång och finns tillgänglig från:
- En Harley-Davidson-återförsäljare.
- H-D:s serviceinformationsportal, en prenumerationsbaserad tillgång som finns tillgänglig för de flesta modeller från 2001 och senare. Mer information finns på Vanliga frågor om prenumerationer .
ANMÄRKNING
- Omgivningstemperaturen måste vara 21-38 °C (70-100 °F) för korrekt vidhäftning. Montera inte under 10 °C (50 °F).
- Låt det gå minst 24 timmar efter installationen innan området utsätts för kraftig tvätt, stark vattenbesprutning eller extrema väderförhållanden.
- Limvidhäftningen ökar till maximal styrka efter cirka 72 timmar vid normal rumstemperatur.
FÖRBEREDELSE
| 1. | Ta bort huvudsäkringen. Se verkstadshandboken. | |
| 2. | Demontera sadeln. Se verkstadshandboken. | |
| 3. | Ta bort packväskorna. Se verkstadshandboken. |
BELYSNING
TA BORT
| 1. | Avlägsna muttern (5). Avlägsna inte skruven (4). Skruven gör det lättare att hitta bakplattan. |
INSTALLERA
ANMÄRKNING
Lamporna är märkta med (L) för vänster eller (R) för höger, präglat på linsen.
| 1. | Figur 2 Prova att passa in varsel/broms/blinkerlampan medan den självhäftande skyddstejpen (2) fortfarande sitter på plats. ANMÄRKNING Ytan där tejpen ska fästas måste rengöras. Om detta område inte rengörs, så kommer det att medföra monteringsfel. | |
| 2. | Rengör området på det gjutna stycket (5) där tejpen ska fästas med en blandning av lika delar isopropylalkohol och destillerat vatten. | |
| 3. | Låt torka helt. | |
| 4. | Ta bort den självhäftande skyddstejpen (2). | |
| 5. | Positionera konsolen (1) över skruven (4). | |
| 6. | Tryck bestämt med en glidande rörelse på de tejpade områdena. | |
| 7. | Montera muttern (6) på skruven (4). Dra åt. Åtdragning: 20,3–27,1 N·m (15–20 ft-lbs) | |
| 8. | Montera LED-lampan (3). | |
| 9. | Sätt i skruvarna (7). Dra åt. Åtdragning: 0,9 N·m (8 in-lbs) ANMÄRKNING Var försiktig när du drar åt skruvarna (7). Om skruvarna dras åt för hårt så spricker LED-lampan. | |
| 10. | Upprepa de föregående stegen på den andra sidan. |
| 1 | Fäste |
| 2 | Tejp |
| 3 | Lysdiod |
| 4 | Skruv |
| 5 | Gjutet stycke |
| 6 | Mutter |
| 7 | Skruv (2) |

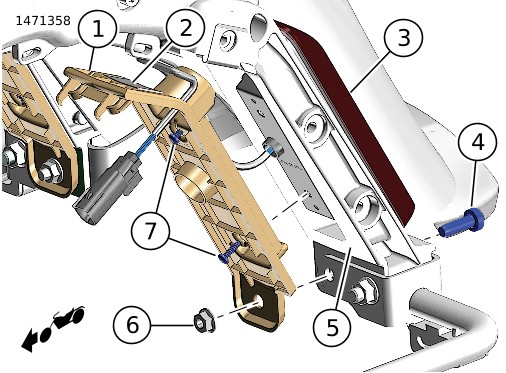

Figur 2. Extra varselljus/bromsljus/blinkers
MODUL/LEDNINGAR
INSTALLERA
| 1. | Figur 3 Dra bakbelysningens Y-kablage samt kablaget till den vänstra packväskelampan (kontakter med 4 och 6 stift) bakåt längs den övre ramens vänstra sida (5). | |
| 2. | Dra kablaget till den högra packväsklampan (kontakter med 4 och 6 stift) längs den övre ramens högra sida (6). | |
| 3. | Separat kontakt till bakbelysningen [7] (3,4). | |
| 4. | Fäst 6-stiftskontakterna från Y-kablaget i varje separerad kontakthalva. | |
| 5. | Fäst det nya kablaget längs insidan av den övre ramens rör med två buntband per sida. | |
| 6. | Dra dem på tvärs till utsidan av ramens bakre del vid den övre stötdämparens fästpunkt. |
| 1 | FLHX, FLHXS, FLTRX, FLTRXS, FLTRXSE |
| 2 | FLHR, FLHTCU, FLHTCUL, FLHTK, FLHTKL, FLTRU |
| 3 | Bakbelysning, kontakt – bakre halva |
| 4 | Kontakt för bakbelysning – huvudkablagehalva |
| 5 | Dragning av Y-kablage och kablage till den vänstra packväskelampan |
| 6 | Dragning av kablage till den högra packväskelampan |

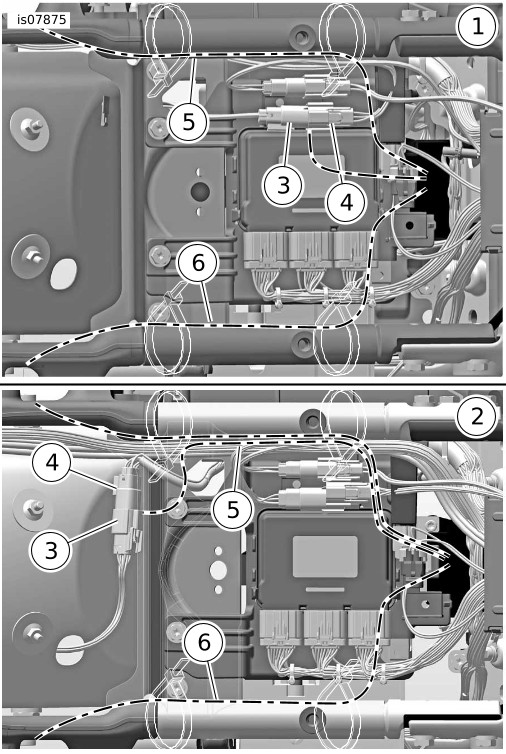

Figur 3. Sammankopplingsdon
KLART
VARNINGSe till att all belysning och alla kontakter fungerar ordentligt innan du kör motorcykeln. Om du inte syns bra i trafiken kan det resultera i dödsfall eller allvarliga personskador. (00316a)
| 1. | Montera sadelväskor. Se verkstadshandboken. | |
| 2. | Montera sadeln. När sadeln har monterats dra du den uppåt för att se att den sitter ordentligt. Se verkstadshandboken. | |
| 3. | Sätt tillbaka huvudsäkringen. Se verkstadshandboken. | |
| 4. | Slå på tändningen. | |
| 5. | Testa att de bakre broms/bak/blinkerlamporna och varningslamporna fungerar. |
