EKSTRA BAKLYS/BREMSELYS/BLINKLYS FRA KEYSTONE
941000202021-08-20
GENERELL INFORMASJON
Tabell 1. Generell informasjon
Sett | Anbefalte verktøy | Ferdighetsnivå(1) |
|---|---|---|
67801080, 67801082 | Vernebriller, momentnøkkel, isopropylalkohol |  |
(1) Du må ha og kunne bruke en momentnøkkel eller annet egnet verktøy
SETTETS INNHOLD

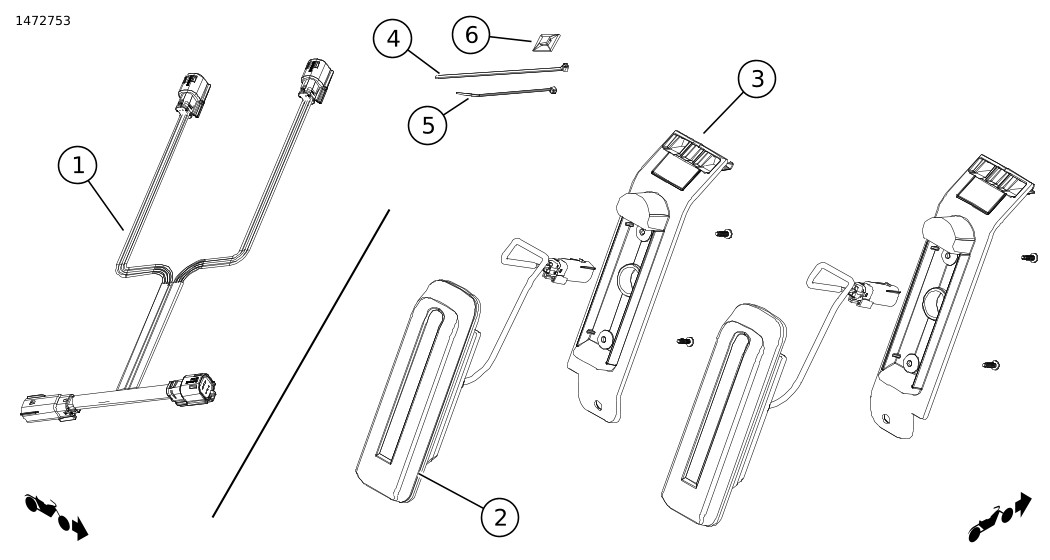

Figur 1. Settets innhold: Komponenter i sett med ekstra baklys/bremselys/blinklys fra Keystone
Tabell 2. Settets innhold: Komponenter i sett med ekstra baklys/bremselys/blinklys for salvesker fra Keystone
 | Element | Mengde | Beskrivelse | Delenr. | Merknader |
|---|---|---|---|---|---|
 | 1 | 1 | Stropper | 69202325 | |
| 2 | 2 | Delmontering, rød | Selges ikke separat | |
| Delmontering, røykfarget | Selges ikke separat | |||
| 3 | 1 | Brakett, delmontering, venstre | Selges ikke separat | |
| Brakett, delmontering, høyre | Selges ikke separat | |||
| 4 | 6 | Kabelstropper | 10065 | |
| 5 | 5 | Kabelstropper | Selges ikke separat | |
| 6 | 6 | Kabelholder med selvklebende bakside | Selges ikke separat |
MERK
Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet.
GENERELT
Modeller
Hvis du trenger informasjon om montering for forskjellige modeller, kan du lese P&A-detaljhandelkatalogen eller Parts and Accessories-delen (Deler og tilbehør) på www.harley-davidson.com (kun engelsk) .
Kontroller at du bruker nyeste versjon av instruksjonsarket. Du finner dette her: www.harley-davidson.com/isheets
Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun i USA) eller 1-414-343-4056.
Installasjonskrav
ADVARSELFøreren og passasjerens sikkerhet avhenger av korrekt montering av dette settet. Bruk de passende prosedyrene i servicehåndboken. Hvis du ikke er i stand til å utføre prosedyren eller ikke har de nødvendige verktøyene, bør du få en Harley-Davidson-forhandler til å utføre monteringen. Feilaktig montering av dette settet kan utgjøre en fare for liv og helse. (00333b)
MERK
Dette instruksjonsbladet viser til informasjon i servicehåndboken. En servicehåndbok for denne motorsykkelmodellen/årsmodellen kreves for denne monteringen. Du kan skaffe en på følgende steder:
- En Harley-Davidson-forhandler.
- H-D Service-informasjonsportalen, en abonnementsbasert tjeneste tilgjengelig for de fleste modeller fra 2001 og senere. Hvis du vil vite mer, kan du lese listen med vanlige spørsmål og svar om abonnementer .
MERK
- Omgivelsestemperaturen må være fra 21-38 °C for at limet skal festes skikkelig. Må ikke monteres hvis omgivelsestemperaturen er under 10 °C.
- La det gå minst et døgn etter montering før området vaskes, spyles med vann eller utsettes for ekstremt vær.
- Limet har maksimal styrke etter ca. 72 timer ved normal romtemperatur.
KLARGJØRE
| 1. | Ta ut hovedsikringen. Se servicehåndboken. | |
| 2. | Ta av setet. Se servicehåndboken. | |
| 3. | Fjern salveskene. Se servicehåndboken. |
LYS
FJERN
| 1. | Fjern mutteren (5). Ikke fjern skruen (4). Skruen er et hjelpemiddel for å finne bakplaten. |
MONTER
MERK
Lysene identifiseres med en L for venstre og en R for høyre, som er trykket på linsen.
| 1. | Figur 2 La papiret som dekker limet (2) bli sittende på, og test plasseringen av baklyset/bremeselyset/blinklyset. MERK Overflaten der teipen skal festes, må rengjøres. Hvis ikke du rengjør dette området, fører det til defekt montering. | |
| 2. | Rengjør området (5) der teipen skal festes med en blanding av like mengder isopropylalkohol og destillert vann. | |
| 3. | La tørke helt. | |
| 4. | Fjern beskyttelsespapiret fra teipen (2). | |
| 5. | Plasser braketten (1) over skruen (4). | |
| 6. | Trykk fast på områdene som tapes fast. | |
| 7. | Sett mutteren (6) på skruen (4). Stram til. Tiltrekningsmoment: 20,3–27,1 N·m (15–20 ft-lbs) | |
| 8. | Monter LED-lyset (3). | |
| 9. | Skru i skruene (7). Stram til. Tiltrekningsmoment: 0,9 N·m (8 in-lbs) MERK Vær forsiktig når du strammer skruene (7). Hvis du strammer skruene for hardt, ødelegges LED-lyset. | |
| 10. | Gjenta de forrige trinnene for den andre siden. |
| 1 | Brakett |
| 2 | Teip |
| 3 | LED-lys |
| 4 | Skrue |
| 5 | Avstøpning |
| 6 | Mutter |
| 7 | Skrue (2) |

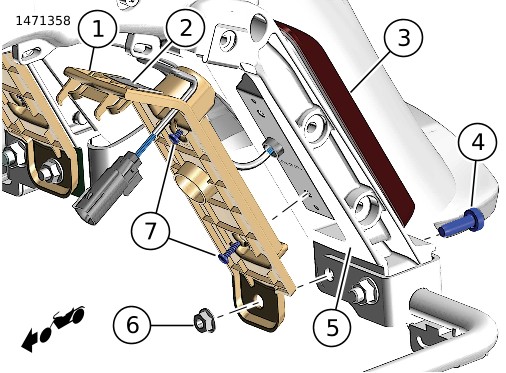

Figur 2. Ekstra baklys/bremselys/blinklys
MODUL/KABLING
MONTER

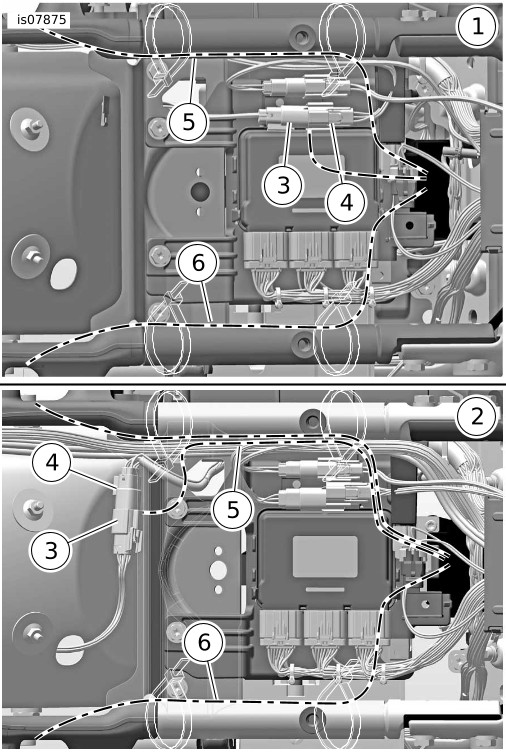

| 1. | Figur 3 Før Y-ledningsnettet til lysene og ledningsnettet til lyset i venstre salveske (kontakter med 4 og 6 pinner) bakover på venstre side av den øvre rammen (5). | |
| 2. | Før ledningsnettet til lyset i høyre salveske (kontakter med 4 og 6 pinner) langs høyre side av den øvre rammen (6). | |
| 3. | Separat baklyskobling [7] (3,4). | |
| 4. | Koble terminalkontaktene med 6 pinner fra Y-ledningsnettet til sine respektive kontakthalvdeler. | |
| 5. | Fest de nye ledningnettene lang innsiden av de øvre rørene i rammen med to kabelstropper per side. | |
| 6. | Kryss til utsiden av rammen bak det øvre støtdemperfestet. |
| 1 | FLHX, FLHXS, FLTRX, FLTRXS, FLTRXSE |
| 2 | FLHR, FLHTCU, FLHTCUL, FLHTK, FLHTKL, FLTRU |
| 3 | Baklys, kobling - bakre halvdel |
| 4 | Bakre lyskontakt - halvpart til hovedledningsnett |
| 5 | Banen til hovedledningnettet og ledningsnettet til lyset i venstre salveske |
| 6 | Banen til ledningsnettet til lyset i høyre salveske |
Figur 3. Kontakter
FERDIG
ADVARSELKontroller at alle lys og brytere fungerer som de skal før du bruker motorsykkelen. Hvis føreren er vanskelig å se for andre trafikanter, kan dette utgjøre fare for liv og helse. (00316a)
| 1. | Monter salveskene. Se servicehåndboken. | |
| 2. | Monter setet. Når du har montert setet, drar du det oppover for å kontrollere at det er festet. Se servicehåndboken. | |
| 3. | Installer hovedsikringen. Se servicehåndboken. | |
| 4. | Slå tenningen på. | |
| 5. | Test katastrofeblinkfunksjonen for baklyset/bremselyset/blinklyset. |
