SADA BOOM! PREMIUM RADIO INFOTAINMENT
941001952020-01-22
OBECNÉ INFORMACE
Doporučuje se provést montáž u dealera.
Číslo sady
76000829A, 76000834A
Modely
Informace o příslušenství pro jednotlivé modely naleznete v maloobchodním katalogu náhradních dílů a příslušenství nebo v části věnované náhradním dílům a příslušenství na stránce www.harley-davidson.com (pouze v angličtině).
Požadavky na montáž
Modely Touring z roku 2014 a novější vybavené rádiem Boom! Box 4.3:
Bude nutné nainstalovat
nový
kabel USB, aby bylo možné funkci Apple CarPlay, Boom!™ Box GTS aktivovat.
Modely Touring z let 2014–2018 vybavené rádiem Boom! Box 6.5GT:
Bude nutné nainstalovat
nový
kabel USB, aby bylo možné funkci Apple CarPlay, Boom!™ Box GTS aktivovat.
- Kabel USB pro motocykly s kapotáží upevněnou na vidlici (č. dílu 69200031A).
- Kabel USB pro motocykly s kapotáží upevněnou na rámu (č. dílu 76000374A).
Konfigurace rádia pomocí diagnostického nástroje DIGITAL TECHNICIAN II (Č. dílu:HD-48650) je:
- Požadováno před SPUŠTĚNÍM audio systému. Systém bude každé 3 sekundy pípat, dokud nebude konfigurace dokončena.
- K dispozici pouze u autorizovaných prodejců Harley-Davidson.
VAROVÁNÍNa správné montáži této sestavy závisí bezpečnost jezdce a spolujezdce. Použijte odpovídající postupy uvedené v servisní příručce. Pokud daný postup přesahuje vaše schopnosti nebo pro něj nemáte vhodné nářadí, svěřte provedení montáže prodejci Harley-Davidson. Nesprávná montáž této sestavy může vést k vážnému poranění či smrti. (00333b)
POZNÁMKA
Tento návod odkazuje na informace v servisní příručce. Pro tuto montáž je nutná servisní příručka pro tento model / modelový rok motocyklu. Příručka je k dostání u prodejců motocyklů Harley-Davidson.
Obsah sady
Viz Ilustrace 9 a Tabulka 1.
DEMONTÁŽ
Konkrétní pokyny pro tento obecný postup naleznete v servisní příručce.
VAROVÁNÍAby nedošlo k nechtěnému nastartování motocyklu, které by mohlo způsobit vážné poranění nebo smrt, vyjměte hlavní pojistku. (00251b)
| 1. | Vyjměte hlavní pojistku. | |||||||||||||||
| 2. | Sejměte vnější kapotáž. | |||||||||||||||
| 3. | Kapotáž upevněná k vidlici: Sundejte výdech na kapotáži a přístrojový panel. | |||||||||||||||
| 4. | Sundejte horní podpěru. | |||||||||||||||
|

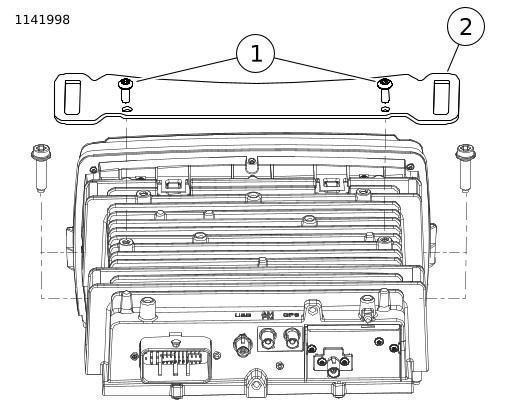

Ilustrace 1. Horní podpěra upevněná na vidlici | |||||||||||||||
|
Ilustrace 2. Horní podpěra upevněná na rámu | |||||||||||||||
| 5. | Viz Ilustrace 3 . Odpojte konektory (2–5). | |||||||||||||||
| 6. | Odšroubujte čtyři šrouby (1). |

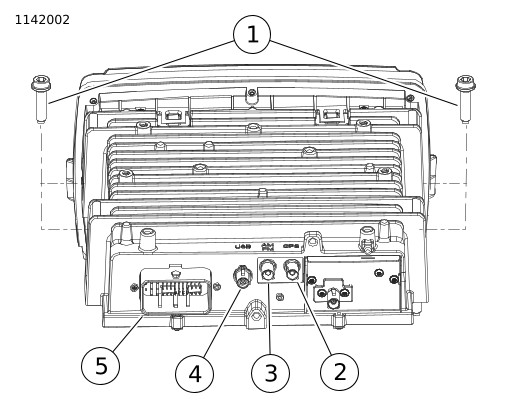

Ilustrace 3. Rádiové konektory | ||||||||||||||
| 7. | Chcete-li rádio vyjmout, vytáhněte ho nahoru a dopředu. |
MONTÁŽ
| 1. | Viz Ilustrace 9 . Namontujte rádio (1). a. Umístěte rádio na podpěry kapotáže a zatlačte směrem k vnitřní kapotáži. | |
| 2. | Viz Ilustrace 3 . Našroubujte čtyři šrouby (1). Krouticí moment: 6,8–9,5 N·m (60–84 in-lbs) Upevňovací šroub rádia | |
| 3. | Kapotáž upevněná na vidlici: Namontujte přístrojový panel. | |
| 4. | Kapotáž upevněná na vidlici: Viz Ilustrace 1 . Namontujte horní podpěru. a. Namontujte šrouby (2). Utáhněte. Krouticí moment: 1,1–2,2 N·m (10–19 in-lbs) b. Namontujte šrouby (1). Utáhněte. Krouticí moment: 5,4–6,8 N·m (48–60 in-lbs) c. Namontujte šrouby (3). Utáhněte. Krouticí moment: 2,8–4 N·m (25–35 in-lbs) d. Namontujte šroub (6). Utáhněte. Krouticí moment: 2,8–4 N·m (25–35 in-lbs) | |
| 5. | Kapotáž upevněná na rámu: Viz Ilustrace 2 . Namontujte horní podpěru. a. Namontujte šroub (1). Utáhněte. Krouticí moment: 2,8–4 N·m (25–35 in-lbs) | |
| 6. | Viz Ilustrace 4 nebo Ilustrace 6 . Namontujte anténu GPS . a. Kapotáž upevněná na vidlici: Vyčistěte vršek podpěry isopropylalkoholem. Nechte zcela oschnout. b. Kapotáž upevněná na rámu: Vyčistěte kryt pravého reproduktoru isopropylalkoholem. Nechte zcela oschnout. c. Z antény odstraňte zadní lepicí podložku. d. Veďte kabel podle obrázku, stiskněte a přidržte anténu (2) po dobu 60 sekund. POZNÁMKA Po instalaci antény zamezte kontaktu nebo pohybu antény po dobu 20 minut. | |
| 7. | Připevněte vedení antény ke kabelovému svazku pomocí upevňovací pásky (1). | |
| 8. | Modely s kapotáží upevněnou na vidlici s rádiem Boom!™ Box 4.3 (2014 a novější) nebo 6.5GT (2014–2018).
Nainstalujte kabel USB (69200031A). a. Ilustrace 5 Odpojte z rádia konektor mediálního kabelu. b. Vytáhněte kabel z pojistné součástky (3). c. Vyjměte pěnovou vložku. d. Chcete-li vyjmout kabelovou průchodku (2), zasuňte ji do schránky na média. e. Veďte kabel skrz upevňovací otvor z vnitřní strany schránky na média. POZNÁMKA Pro snazší instalaci pomoci použijte malé množství čističe skel. f. Protáhněte průchodku do otvoru, dokud nedosedne. Upevněte kabel k pojistné součástce (3). g. Namontujte pěnovou vložku. h. Připojte k rádiu konektor mediálního kabelu. | |
| 9. | Modely s kapotáží upevněnou na rámu s rádiem Boom!™ Box 4.3 (2014 a novější) nebo 6.5GT (2014–2018).
Nainstalujte kabel USB (76000374A). a. Ilustrace 7 Odpojte z rádia konektor (1). b. Odstraňte z horního krytu reproduktor fixační upevňovací pásku (2) a vyhoďte ji. c. Sundejte pravou odkládací schránku. Odkládací schránka – upevněná na rámu d. Odstraňte z odkládací schránky na média fixační upevňovací pásku (2) a vyhoďte je. e. Stlačte průchodku (3) a zasuňte ji do odkládací schránky. f. Mediální kabel veďte zevnitř přes pravou odkládací schránku. g. Nastavte délku kabelu a instalujte průchodku (3) do otvoru, dokud nedosedne. h. Nasaďte novou fixační upevňovací pásku (2) na odkládací schránku na média. i. Namontujte odkládací schránku. Odkládací schránka – upevněná na rámu j. Přiveďte mediální kabel k rádiu. k. Nasaďte novou fixační upevňovací pásku (2) na horní kryt reproduktoru. | |
| 10. | Viz Ilustrace 3 . Připojte konektory (2–5). |
| 1 | Upevňovací páska |
| 2 | GPS anténa |
| 3 | Konektor |
Ilustrace 4. Anténa GPS – upevněná na vidlici
| 1 | Vnější krytka |
| 2 | Průchodka |
| 3 | Pojistná součástka |
| 4 | Šroub |
| 5 | Petlice |
Ilustrace 5. Odkládací schránka na média – upevněná na vidlici
| 1 | Anténa GPS |
| 2 | Konektor |

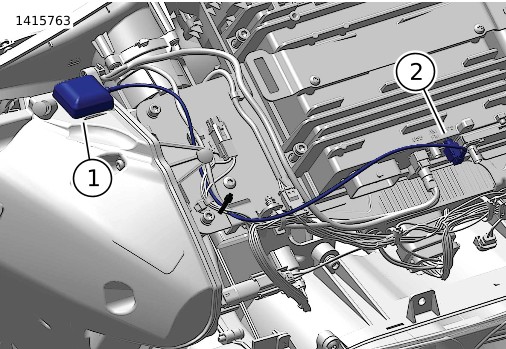

Ilustrace 6. Anténa GPS – upevněná na rámu
| 1 | Konektor |
| 2 | Fixační upevňovací páska (2) |
| 3 | Průchodka |
Ilustrace 7. Kabel USB – upevněný na rámu
Odkládací schránka – upevněná na rámu
| 1. | Sejměte vnější kapotáž. Viz servisní příručka. | |
| 2. | Uvolněte kabelové svazky: a. Levá strana: Uvolněte kabelový svazek napájecího konektoru příslušenství ze součástky na odkládací schránce. b. Pravá strana: Uvolněte pojistku mediálního kabelu z horního krytu reproduktoru. Odpojte jej od rádia. | |
| 3. | Ilustrace 8 Sundejte podpěru kapotáže: a. Povolte dva šrouby (4), které upevňují podpěru kapotáže k padacímu rámu motoru. b. Vyšroubujte šroub (3) a sundejte podložku, která upevňuje podpěru kapotáže k vnitřní kapotáži. | |
| 4. | Sejměte horní šroub vzduchového deflektoru (5). | |
| 5. | Odšroubujte čtyři šrouby (1). Sundejte odkládací schránku na média. | |
| 6. | Ilustrace 8 Veďte kabelový svazek do takové polohy, aby se odkládací schránka usadila na místě. | |
| 7. | Usaďte odkládací schránku. Nasaďte čtyři šrouby (1). | |
| 8. | Namontujte vzduchový deflektor pomocí horního šroubu vzduchového deflektoru (5). Utáhněte. Krouticí moment: 0,9–1,7 N·m (8–15 in-lbs) | |
| 9. | Utáhněte šrouby (1). Krouticí moment: 5,4–6,8 N·m (48–60 in-lbs) | |
| 10. | Upevněte a zapojte kabelový svazek. | |
| 11. | Namontujte podpěru kapotáže: a. Připevněte podpěru kapotáže k vnitřní kapotáži pomocí šroubu (3) a podložky. Utáhněte. Krouticí moment: 5,4–6,8 N·m (48–60 in-lbs) b. Utáhněte šrouby podpěry kapotáže (4). Krouticí moment: 4,5–5,7 N·m (40–50 in-lbs) | |
| 12. | Namontujte vnější kapotáž. |
| 1 | Šrouby s válcovou hlavou (4) |
| 2 | Schránka na rukavice |
| 3 | Šroub, podpěra |
| 4 | Šroub, spona podpěry (2) |
| 5 | Horní šroub vzduchového deflektoru |
Ilustrace 8. Odkládací schránka na média – upevněná na rám
KRYTKA SPÍNAČE
| 1. | POZNÁMKA Ohledně následujících kroků se podívejte do servisní příručky pro rok a model motocyklu, na kterém provádíte servis. | |
| 2. | Sundejte spínač pravých směrových světel a informační krytku spínače. | |
| 3. | Viz Ilustrace 9 . Instalujte novou krytku spínače (2). | |
| 4. | Nainstalujte přední kryt ovládacího prvku na pravé straně řídítek. |
DOKONČENO
POZNÁMKA
Chcete-li předejít poškození audiosystému, před montáží hlavní pojistky zkontrolujte, zda je spínač zapalování VYPNUTÝ.
| 1. | Kapotáž upevněná na vidlici: Namontujte výdech na kapotáži. | |
| 2. | Namontujte vnější kapotáž. | |
| 3. | Namontujte hlavní pojistku. | |
| 4. | Aktualizujte software rádia. Podívejte se na Harley-Davidson.com a. Postupujte podle pokynů na webových stránkách. | |
| 5. | POZNÁMKA Digital Technician II (DT II) nakonfiguruje najednou rádio i zesilovače. Speciální nástroj: DIGITAL TECHNICIAN II (HD-48650) | |
| 6. | POZNÁMKA Chcete-li si stáhnout Přenosný formát dokumentů (PDF) Uživatelskou příručku k systému Boom! Box z Harley Davidson International (HDI) nebo zbytku světa (ROW), navštivte Harley-Davidson.com nebo https://serviceinfo.harley-davidson.com . a. ZAPNĚTE rádio. b. Zkontrolujte, zda všechny reproduktory fungují správně. c. Zkontrolujte, zda přední/zadní zesilovač funguje správně. | |
| 7. | Zkontrolujte, zda všechna směrová světla fungují správně. |
SERVISNÍ DÍLY

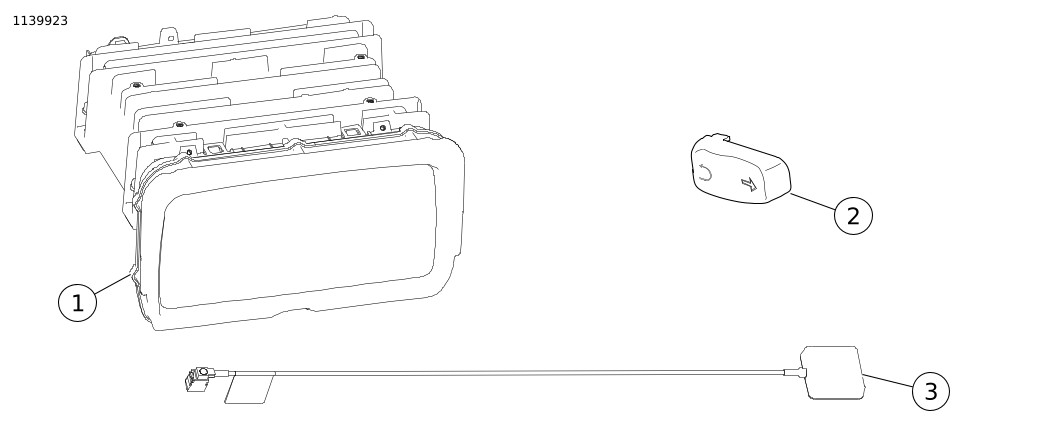

Ilustrace 9. Servisní díly, sada Boom! Premium Radio Infotainment
Tabulka 1. Servisní díly
Položka | Popis | Číslo dílu | |
|---|---|---|---|
1 | Premium Radio Infotainment Kit, (DOM) | Kapotáž upevněná k vidlici | 76000829A |
Kapotáž upevněná k rámu | 76000834A | ||
2 | Krytka spínače | 71500478 | |
3 | GPS anténa | 76000789 | |
4 | Uživatelská příručka k systému Boom! Box 6.5 GTS (není zobrazena) | 94000601 | |
5 | Základní příručka k systému Boom! Box 6.5 GTS (není zobrazena) | 94000634 | |
