BOOM! PREMIUM RADIO INFOTAINMENT-SET
941001952020-01-22
ALGEMEEN
Installatie door een dealer wordt aanbevolen
Setnummer
76000829A, 76000834A
Modellen
Voor modelgerelateerde informatie raadpleegt u de P&A-detailhandel catalogus of het gedeelte 'Parts and Accessories' (Onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Montagevereisten
Touring-modellen van 2014 en later die zijn uitgerust met de Boom! Box 4.3 radio:
Om Apple CarPlay in te schakelen, heeft de Boom!™ Box GTS functie een
nieuwe
USB kabelinstallatie nodig.
Touring-modellen van 2014-2018 uitgerust met de Boom! Box 6.5GT radio:
Om Apple CarPlay in te schakelen, heeft de Boom!™ Box GTS functie een
nieuwe
USB kabelinstallatie nodig.
- USB-kabel voor voertuigen met een op de voorvork gemonteerde kuip (onderdeelnr. 69200031A).
- USB-kabel voor voertuigen met een op het frame gemonteerde kuip (onderdeelnr. 76000374A).
Configuratie van de radio met DIGITALE MONTEUR II (Onderdeelnummer:HD-48650) diagnostisch gereedschap:
- Vereist voor ingebruikname van het audiosysteem Het systeem piept elke 3 seconden totdat de configuratie wordt voltooid.
- Enkel beschikbaar via geautoriseerde Harley-Davidson-dealers.
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor installatie is een servicehandleiding voor dit modeljaar/model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
Setinhoud
Zie Afbeelding 9 en Tabel 1.
VERWIJDEREN
Raadpleeg de servicehandleiding voor specifieke instructies voor deze algemene procedure.
WAARSCHUWINGOm te voorkomen dat de motorfiets per ongeluk start, met ernstig of dodelijk letsel tot gevolg, moet eerst de hoofdzekering worden verwijderd. (00251b)
| 1. | Verwijder de hoofdzekering. | |||||||||||||||
| 2. | Verwijder de buitenkuip. | |||||||||||||||
| 3. | Op vork gemonteerde kuip: Verwijder de kuipventilatie en het instrumentenpaneel. | |||||||||||||||
| 4. | Verwijder de bovenste steunbeugel. | |||||||||||||||
|
Afbeelding 1. Op de vork gemonteerde bovenste steunbeugel | |||||||||||||||
|

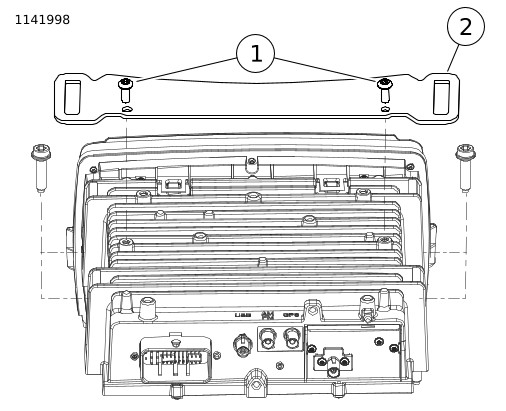

Afbeelding 2. Op het frame gemonteerde bovenste steunbeugel | |||||||||||||||
| 5. | Zie Afbeelding 3 . Ontkoppel de connectoren (2-5). | |||||||||||||||
| 6. | Verwijder de vier schroeven (1). |

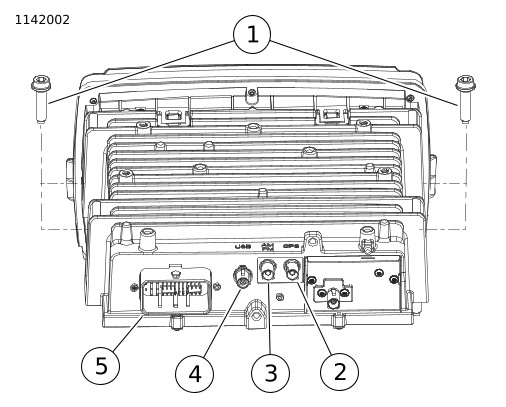

Afbeelding 3. Radio-connectoren | ||||||||||||||
| 7. | Til de radio op, trek deze naar voren en verwijder de radio. |
MONTAGE
| 1. | Zie Afbeelding 9 . Installeer de radio (1). a. Plaats de radio op de kuipsteunbeugel en duw deze in de opening in de binnenkuip. | |
| 2. | Zie Afbeelding 3 . Monteer vier schroeven (1) Koppel: 6,8–9,5 N·m (60–84 in-lbs) Radiomontagebout | |
| 3. | Op de voorvork gemonteerde kuip: Monteer het instrumentenpaneel. | |
| 4. | Op de voorvork gemonteerde kuip: Zie Afbeelding 1 . Monteer de bovenste steunbeugel. a. Monteer de bouten (2). Haal de bouten aan. Koppel: 1,1–2,2 N·m (10–19 in-lbs) b. Breng de bouten (1) aan. Haal de bouten aan. Koppel: 5,4–6,8 N·m (48–60 in-lbs) c. Plaats de bouten (3). Haal de bouten aan. Koppel: 2,8–4 N·m (25–35 in-lbs) d. Monteer de schroef (6). Haal de bouten aan. Koppel: 2,8–4 N·m (25–35 in-lbs) | |
| 5. | Op het frame gemonteerde kuip: Zie Afbeelding 2 . Monteer de bovenste steunbeugel. a. Monteer de bout (1). Haal de bouten aan. Koppel: 2,8–4 N·m (25–35 in-lbs) | |
| 6. | Zie Afbeelding 4 of Afbeelding 6 . Installeer GPS de antenne. a. Op de voorvork gemonteerde kuip: Reinig de bovenzijde van de steunbeugel met isopropylalcohol. Laat volledig drogen. b. Op het frame gemonteerde kuip: Reinig de bovenzijde van de rechter luidsprekerbehuizing met isopropylalcohol. Laat volledig drogen. c. Verwijder de beschermstrook van de antenne. d. Leid de bedrading zoals afgebeeld en houd de antenne (2) gedurende 60 seconden ingedrukt. OPMERKING Tot 20 minuten na het monteren van de antenne moeten aanrakingen of bewegingen van de antenne worden vermeden. | |
| 7. | Bevestig de antennekabel aan de kabelboom met een kabelbinder (1). | |
| 8. | Modellen met een op de voorvork gemonteerde kuip met een Boom!™ Box 4.3 (2014 en later) of 6.5GT (2014-2018) radio.
USB-kabel plaatsen (69200031A). a. Afbeelding 5 Koppel de stekker van de mediakabel los van de radio. b. Haal de kabel uit de kabelhouder (3). c. Verwijder schuiminzetstuk. d. Duw de kabeldoorvoertule (2) naar het mediacompartiment om het te verwijderen. e. Leid de kabel door het montagegat van binnenuit het compartiment. OPMERKING Breng een kleine hoeveelheid ruitenreiniger aan om te helpen bij het aansluiten. f. Duw de doorvoertule richting het gat tot het vastzit. Zet de kabel vast in de kabelhouder (3). g. Installeer schuiminzetstuk. h. Sluit de stekker van de mediakabel aan op de radio. | |
| 9. | Modellen met een op het frame gemonteerde kuip met een Boom!™ Box 4.3 (2014 en later) of 6.5GT (2014-2018) radio.
USB-kabel plaatsen (76000374A). a. Afbeelding 7 Koppel de stekker (1) los van de radio. b. Verwijder de verankerde kabelbinder (2) van de bovenste luidsprekerbehuizing en gooi deze weg. c. Verwijder het rechter opbergvak. Opbergvak - Op het frame gemonteerd d. Verwijder de verankerde kabelbinder (2) van het media opbergvak en gooi deze weg. e. Knijp de doorvoertule (3) samen en duw deze in het opbergvak. f. Leid de mediakabel van binnenuit door het rechter opbergvak. g. Pas de kabellengte aan en plaats de doorvoertule (3) in het gat tot deze vastzit. h. Installeer de nieuwe verankerde kabelbinder (2) op het media opbergvak. i. Installeer het opbergvak. Opbergvak - Op het frame gemonteerd j. Leid de mediakabel naar de radio. k. Installeer de nieuwe verankerde kabelbinder (2) op de luidsprekerbehuizing. | |
| 10. | Zie Afbeelding 3 . Verbind de connectoren (2-5). |
| 1 | Kabelbinder |
| 2 | GPS antenne |
| 3 | Connector |
Afbeelding 4. GPS-antenne - Op de voorvork gemonteerd
| 1 | Buitenste afdekking |
| 2 | Doorvoertule |
| 3 | Kabelhouder |
| 4 | Schroef |
| 5 | Sluiting |
Afbeelding 5. Media-opbergvak - Op de voorvork gemonteerd
| 1 | GPS-antenne |
| 2 | Connector |

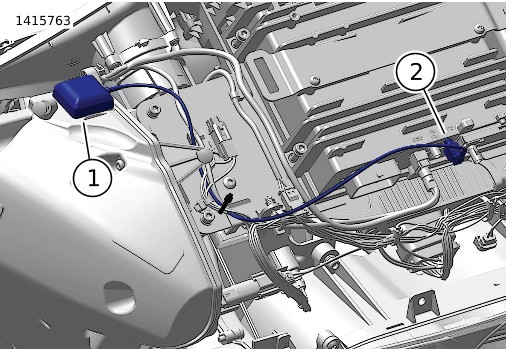

Afbeelding 6. GPS-antenne - Op het frame gemonteerd
| 1 | Connector |
| 2 | Verankerde kabelbinder (2) |
| 3 | Doorvoertule |
Afbeelding 7. USB-kabel - Op het frame gemonteerd
Opbergvak - Op het frame gemonteerd
| 1. | Verwijder de buitenkuip. Zie de servicehandleiding. | |
| 2. | Kabelboom losmaken: a. Linkerkant: Maak de kabelboom met extra voedingsaansluitingen los van de houders aan het opbergvak. b. Rechterkant: Maak de mediakabelbevestiging los van de bovenste luidsprekerbehuizing. Koppel los van de radio. | |
| 3. | Afbeelding 8 Verwijder de kuipsteunbeugel: a. Draai twee schroeven (4) die de kuipsteunbeugel aan de valbeugel bevestigen los. b. Draai schroef (3) met onderlegring die de kuipsteunbeugel aan de binnenkuip bevestigt los. | |
| 4. | Verwijder bovenste schroef (5) van de windgeleider. | |
| 5. | Verwijder de vier schroeven (1). Verwijder het media-opbergvak. | |
| 6. | Afbeelding 8 Leid de kabelboom in positie als het opbergvak op zijn plek wordt geplaatst. | |
| 7. | Plaats het opbergvak. Begin met vier schroeven (1). | |
| 8. | Installeer de windgeleider met bovenste schroef (5) van de windgeleider. Haal de bouten aan. Koppel: 0,9–1,7 N·m (8–15 in-lbs) | |
| 9. | Draai de schroeven (1) vast. Koppel: 5,4–6,8 N·m (48–60 in-lbs) | |
| 10. | Verbind de kabelboom en zet deze vast. | |
| 11. | Installeer de kuipsteunbeugel: a. Zet de kuipsteunbeugel vast aan de binnenkuip met schroef (3) en onderlegring. Haal de bouten aan. Koppel: 5,4–6,8 N·m (48–60 in-lbs) b. Draai de schroeven van de kuipsteunbeugel (4) vast. Koppel: 4,5–5,7 N·m (40–50 in-lbs) | |
| 12. | Breng de buitenste kuip aan. |
| 1 | Inbusbouten (4) |
| 2 | Handschoenenkastje |
| 3 | Schroef, steunbeugel |
| 4 | Schroef, klem steunbeugel (2) |
| 5 | Bovenste schroef windgeleider |
Afbeelding 8. Media-opbergvak - Op het frame gemonteerd
SCHAKELAARDOP
| 1. | OPMERKING Bekijk voor de volgende stappen de servicehandleiding van het jaar en model voertuig waaraan het onderhoud wordt uitgevoerd. | |
| 2. | Verwijder de dop van de rechterrichtingaanwijzer- en informatieschakelaar. | |
| 3. | Zie Afbeelding 9 . Installeer de nieuwe schakelaardop (2). | |
| 4. | Installeer de stuurschakelaarafdekking rechtsvoor. |
VOLTOOID
OPMERKING
Verifieer dat de ontsteking staat ingesteld op OFF (uit) voordat de hoofdzekering wordt gemonteerd, om mogelijke schade aan het audiosysteem te voorkomen.
| 1. | Op vork gemonteerde kuip: Monteer de kuipventilatie. | |
| 2. | Breng de buitenste kuip aan. | |
| 3. | Monteer de hoofdzekering. | |
| 4. | Update de radiosoftware. Zie Harley-Davidson.com a. Volg de instructies op de website. | |
| 5. | OPMERKING Digital Technician II (DT II) configureert de radio en versterkers op hetzelfde moment. Speciaal gereedschap: DIGITALE MONTEUR II (HD-48650) | |
| 6. | OPMERKING Om een Portable Dcoument Format (PDF) (PDF) te downloaden van de Harley Davidson International (HDI) of Rest of World (ROW) Boom! Box-gebruikershandleiding, raadpleeg www.Harley-Davidson.com of https://serviceinfo.harley-davidson.com. a. Zet de radio AAN. b. Verifieer dat alle luidsprekers goed werken. c. Controleer of de faderfuncties voor/achter correct werken. | |
| 7. | Controleer of alle richtingaanwijzersfuncties correct werken. |
SERVICEONDERDELEN

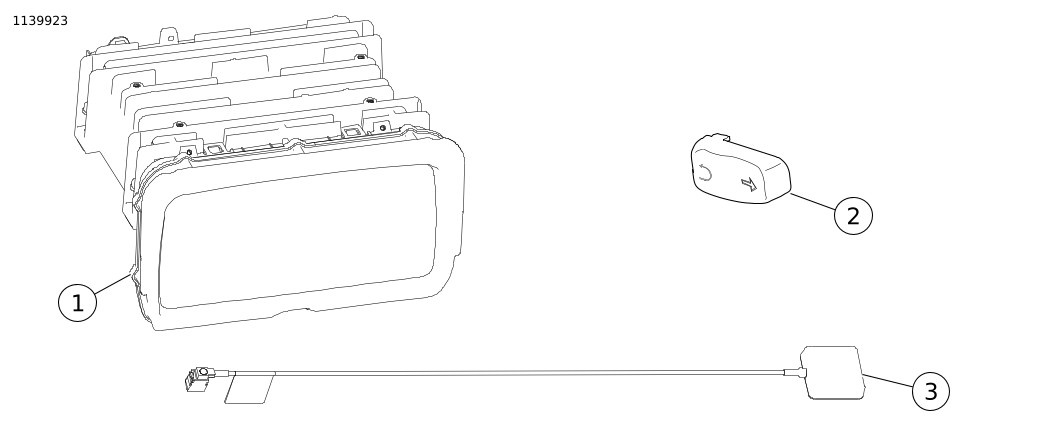

Afbeelding 9. Serviceonderdelen, Boom! Premium Radio Infotainment-set
Tabel 1. Serviceonderdelen
Onderdeel | Beschrijving | Onderdeelnummer | |
|---|---|---|---|
1 | Premium radio-infotainmentset, (DOM) | Op de voorvork gemonteerde kuip | 76000829A |
Op frame gemonteerde kuip | 76000834A | ||
2 | Schakelaardop | 71500478 | |
3 | GPS antenne | 76000789 | |
4 | Gebruikershandleiding Boom! Box 6.5 GTS (niet weergegeven) | 94000601 | |
5 | Verkorte handleiding Boom! Box 6.5 GTS (niet weergegeven) | 94000634 | |
