RADIJO, INFORMACIJOS IR PRAMOGŲ SISTEMOS „BOOM! PREMIUM“ KOMPLEKTAS
941001952020-01-22
BENDROJI INFORMACIJA
Montavimo darbus turėtų atlikti prekybos atstovas.
Komplekto numeris
76000829A, 76000834A
Modeliai
Informaciją apie tai, kuriems modeliams tai tinka, žr. dalių ir priedų (P&A) mažmeninės prekybos kataloge arba interneto svetainės www.harley-davidson.com skyriuje apie dalis ir priedus (tik anglų k.).
Montavimo reikmenys
2014 m. ir vėlesni „Touring“ modeliai, turintys radiją „Boom! Box 4.3“:
tam, kad suaktyvintumėte „Apple CarPlay“, sistemai „Boom!™ Box GTS“ reikia įrengti
naują
USB kabelį.
2014–2018 m. „Touring“ modeliai, turintys radiją „Boom! Box 6.5GT“:
tam, kad suaktyvintumėte „Apple CarPlay“, sistemai „Boom!™ Box GTS“ reikia įrengti
naują
USB kabelį.
- USB kabelis transporto priemonėms, kurių aerodinaminis gaubtas montuojamas ant šakės (dalies Nr. 69200031A).
- USB kabelis transporto priemonėms, kurių aerodinaminis gaubtas montuojamas ant rėmo (dalies Nr. 76000374A).
Radijo konfigūravimas naudojant diagnostinį įrankį „DIGITAL TECHNICIAN II“ (Dalies Numeris:HD-48650) :
- būtinas prieš pradedant garso sistemą NAUDOTI; Sistema pypsės kas 3 sekundes, kol konfigūravimas bus užbaigtas.
- įmanomas tik pas įgaliotus „Harley-Davidson“ prekybos atstovus.
ĮSPĖJIMASVairuotojo ir keleivio saugumas priklauso nuo tinkamo šio rinkinio sumontavimo. Vadovaukitės atitinkamomis techninės priežiūros vadovo procedūromis. Jei patys procedūros atlikti negalite arba neturite tinkamų įrankių, tegu sumontuoja „Harley-Davidson“ pardavėjas. Netinkamai sumontavus šį rinkinį, galima sunkiai arba mirtinai susižaloti. (00333b)
PASTABA
Šiame instrukcijų lape yra pateikta nuorodų į informaciją iš techninės priežiūros vadovo. Šiems montavimo darbams atlikti reikalingas atitinkamų metų ir modelio motociklo techninės priežiūros vadovas. Gauti jį galite iš „Harley-Davidson“ prekybos atstovo.
IŠĖMIMAS
Konkrečias instrukcijas apie šią bendrojo pobūdžio procedūrą žr. techninės priežiūros vadove.
ĮSPĖJIMASKad transporto priemonė nebūtų netyčia užvesta (dėl to galima sunkiai arba mirtinai susižaloti), reikia išimti pagrindinį saugiklį. (00251b)
| 1. | Išimkite pagrindinį saugiklį. | |||||||||||||||
| 2. | Nuimkite išorinį aptaką. | |||||||||||||||
| 3. | Ant šakės sumontuotas aerodinaminis gaubtas: nuimkite aerodinaminio gaubto oro angą ir prietaisų skydelio bloką. | |||||||||||||||
| 4. | Nuimkite viršutinį atraminį rėmelį. | |||||||||||||||
|

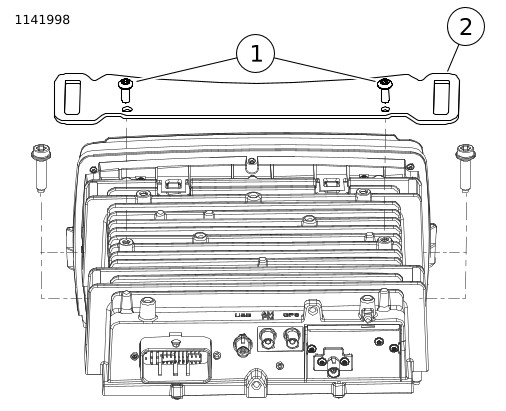

Pav 1. Ant šakės montuojamas viršutinis atraminis rėmelis | |||||||||||||||
|
Pav 2. Ant rėmo montuojamas viršutinis atraminis rėmelis | |||||||||||||||
| 5. | Žr. Pav 3 . Atjunkite jungtis (2–5). | |||||||||||||||
| 6. | Išimkite keturis sraigtus (1). |

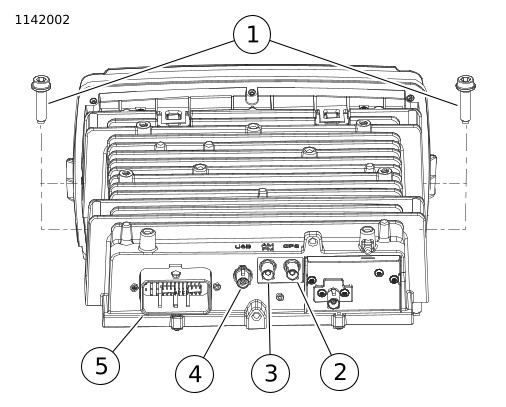

Pav 3. Radijo jungtys | ||||||||||||||
| 7. | Patraukite radiją aukštyn ir į priekį, kad išimtumėte. |
MONTAVIMAS
| 1. | Žr. Pav 9 . Sumontuokite radiją (1). a. Radiją uždėkite ant aerodinaminio gaubto atraminių rėmelių ir įspauskite link angos vidiniame aerodinaminiame gaubte. | |
| 2. | Žr. Pav 3 . Įsukite keturis sraigtus (1). Sūkio momentas: 6,8–9,5 N·m (60–84 in-lbs) Radijo montavimo sraigtas | |
| 3. | Ant šakės sumontuotas aerodinaminis gaubtas: sumontuokite prietaisų skydelio bloką. | |
| 4. | Ant šakės sumontuotas aerodinaminis gaubtas: žr. Pav 1 . Sumontuokite viršutinį atraminį rėmelį. a. Įsukite varžtus (2). Priveržkite. Sūkio momentas: 1,1–2,2 N·m (10–19 in-lbs) b. Įsukite varžtus (1). Priveržkite. Sūkio momentas: 5,4–6,8 N·m (48–60 in-lbs) c. Įsukite varžtus (3). Priveržkite. Sūkio momentas: 2,8–4 N·m (25–35 in-lbs) d. Įsukite sraigtą (6). Priveržkite. Sūkio momentas: 2,8–4 N·m (25–35 in-lbs) | |
| 5. | Ant rėmo sumontuotas aerodinaminis gaubtas: žr. Pav 2 . Sumontuokite viršutinį atraminį rėmelį. a. Įsukite sraigtą (1). Priveržkite. Sūkio momentas: 2,8–4 N·m (25–35 in-lbs) | |
| 6. | Žr Pav 4 arba Pav 6 . Sumontuokite GPS anteną. a. Ant šakės sumontuotas aerodinaminis gaubtas: atraminio rėmelio viršų nuvalykite izopropilo alkoholiu. Palaukite, kol visiškai išdžius. b. Ant rėmo sumontuotas aerodinaminis gaubtas: dešiniojo garsiakalbio korpuso viršų nuvalykite izopropilo alkoholiu. Palaukite, kol visiškai išdžius. c. Nuo antenos lipnaus paviršiaus nuimkite apsauginį lapelį. d. Nuveskite laidą, kaip parodyta, nuspauskite anteną (2) ir palaikykite 60 sekundžių. PASTABA Kai anteną sumontuojate, stenkitės jos neliesti ir nejudinti 20 minučių. | |
| 7. | Antenos laidą kabelių sąvarža (1) pritvirtinkite prie laidų pluošto. | |
| 8. | Ant šakės montuojami modeliai su radiju „Boom!™ Box 4.3“ (2014 m. ir vėlesni) arba 6.5GT (2014–2018 m.).
Sumontuokite USB kabelį (69200031A). a. Pav 5 Nuo radijo atjunkite medijos kabelio jungtį. b. Nuimkite kabelį nuo laikiklio (3). c. Nuimkite putplastinį įdėklą. d. Kabelio apsauginę movą (2) įstumkite į medijos skyrių, kad ją galėtumėte išimti. e. Kabelį iš skyriaus vidaus nuveskite per montavimo angą. PASTABA Kad sumontuoti būtų lengviau, užtepkite šiek tiek langų valiklio. f. Apsauginę movą įstumkite į angą, kol ji bus tinkamai įstatyta. Pritvirtinkite kabelį prie laikiklio (3). g. Įstatykite putplastinį įdėklą. h. Medijos kabelio jungtį prijunkite prie radijo. | |
| 9. | Ant rėmo montuojami modeliai su radiju „Boom!™ Box 4.3“ (2014 m. ir vėlesni) arba 6.5GT (2014–2018 m.).
Sumontuokite USB kabelį (76000374A). a. Pav 7 Jungtį (1) atjunkite nuo radijo. b. Nuo viršutinio garsiakalbio korpuso nuimkite prikabintą kabelių sąvaržą (2) ir ją pašalinkite. c. Nuimkite dešinįjį daiktų dėklą. Daiktų dėklas – montuojama ant rėmo d. Iš medijos dėklo skyriaus išimkite prikabintą kabelių sąvaržą (2) ir ją pašalinkite. e. Suspauskite apsauginę movą (3) ir įspauskite ją į daiktų dėklą. f. Medijos kabelį iš vidaus veskite per dešinįjį daiktų dėklą. g. Sureguliuokite kabelio ilgį ir sumontuokite apsauginę movą (3) į angą, kad ši mova būtų tinkamai įstatyta. h. Medijos dėkle sumontuokite naują prikabinamą kabelių sąvaržą (2). i. Sumontuokite daiktų dėklą. Daiktų dėklas – montuojama ant rėmo j. Medijos kabelį nuveskite link radijo. k. Ant viršutinio garsiakalbio korpuso sumontuokite naują prikabinamą kabelių sąvaržą (2). | |
| 10. | Žr. Pav 3 . Prijunkite jungtis (2–5). |
| 1 | Kabelių juostelė |
| 2 | GPS antena |
| 3 | Jungtis |
Pav 4. GPS antena – montuojama ant šakės
| 1 | Išorinis gaubtas |
| 2 | Žiedelis |
| 3 | Laikiklis |
| 4 | Sraigtas |
| 5 | Fiksatorius |
Pav 5. Medijos dėklas – montuojama ant šakės

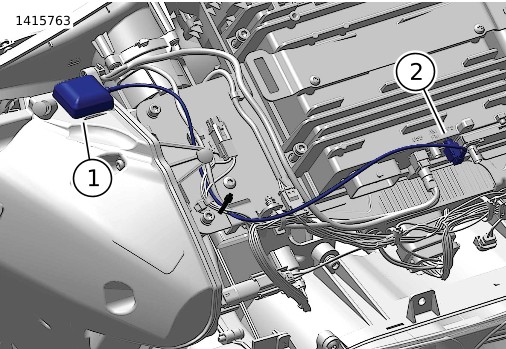

| 1 | GPS antena |
| 2 | Jungtis |
Pav 6. GPS antena – montuojama ant rėmo
| 1 | Jungtis |
| 2 | Prikabinama kabelių sąvarža (2) |
| 3 | Žiedelis |
Pav 7. USB kabelis – montuojama ant rėmo
Daiktų dėklas – montuojama ant rėmo
| 1. | Nuimkite išorinį aptaką. Žr. techninės priežiūros vadovą. | |
| 2. | Atlaisvinkite pluoštą: a. Kairė pusė: atlaisvinkite priedų maitinimo jungties laidų pluoštą nuo laikiklių daiktų dėkle. b. Dešinė pusė: atlaisvinkite medijos kabelio laikiklį nuo viršutinio garsiakalbio korpuso. Atjunkite nuo radijo. | |
| 3. | Pav 8 Nuimkite aerodinaminio gaubto atraminį rėmelį: a. Atlaisvinkite su sraigtus (4), kuriais aerodinaminio gaubto atraminis rėmelis pritvirtintas prie variklio apsaugos lanko. b. Nuimkite sraigtą (3) ir poveržlę, kuriais aerodinaminio gaubto atraminis rėmelis pritvirtintas prie vidinio aerodinaminio gaubto. | |
| 4. | Nuimkite oro aptako viršutinį sraigtą (5). | |
| 5. | Išimkite keturis sraigtus (1). Išimkite medijos dėklą. | |
| 6. | Pav 8 Kai daiktų dėklą perkeliate į galutinę vietą, atitinkamai nuveskite laidų pluoštą. | |
| 7. | Daiktų dėklą nustatykite į vietą. Pradėkite sukti keturis sraigtus (1). | |
| 8. | Sumontuokite aptaką: naudokite aptako aukštutinį sraigtą (5). Priveržkite. Sūkio momentas: 0,9–1,7 N·m (8–15 in-lbs) | |
| 9. | Priveržkite sraigtus (1). Sūkio momentas: 5,4–6,8 N·m (48–60 in-lbs) | |
| 10. | Pritvirtinkite laidų pluoštą ir jį prijunkite. | |
| 11. | Sumontuokite aerodinaminio gaubto atraminį rėmelį: a. Sraigtu (3) ir poveržle aerodinaminio gaubto atraminį rėmelį pritvirtinkite prie vidinio aerodinaminio gaubto. Priveržkite. Sūkio momentas: 5,4–6,8 N·m (48–60 in-lbs) b. Priveržkite aerodinaminio gaubto atraminio rėmelio sraigtus (4). Sūkio momentas: 4,5–5,7 N·m (40–50 in-lbs) | |
| 12. | Įdėkite išorinį aptaką. |
| 1 | Sraigtai lizdinėmis galvutėmis (4) |
| 2 | Daiktadėžė |
| 3 | Atraminio rėmelio sraigtas |
| 4 | Atraminio rėmelio apkabos sraigtas (2) |
| 5 | Oro aptako aukštutinis sraigtas |
Pav 8. Medijos dėklas – montuojama ant rėmo
JUNGIKLIO DANGTELIS
| 1. | PASTABA Tam, kad galėtumėte atlikti toliau nurodytus transporto priemonės techninės priežiūros darbus, žr. atitinkamų metų ir atitinkamo modelio transporto priemonės techninės priežiūros vadovą. | |
| 2. | Nuimkite dešiniojo posūkio signalo ir informacijos jungiklio dangtelį. | |
| 3. | Žr. Pav 9 . Sumontuokite naują jungiklio dangtelį (2). | |
| 4. | Sumontuokite priekinio dešiniojo valdiklio dangtelį. |
UŽBAIGIMAS
PASTABA
Kad išvengtumėte garso sistemos sugadinimo, prieš vėl įdėdami pagrindinį saugiklį patikrinkite, ar uždegimas IŠJUNGTAS.
| 1. | Ant šakės sumontuotas aerodinaminis gaubtas: sumontuokite aerodinaminio gaubto oro angą. | |
| 2. | Įdėkite išorinį aptaką. | |
| 3. | Įdėkite pagrindinį saugiklį. | |
| 4. | Atnaujinkite radijo programinę įrangą. Žr. Harley-Davidson.com a. Žr. nurodymus interneto svetainėje. | |
| 5. | PASTABA „Digital Technician II“ (DT II) radiją ir stiprintuvus sukonfigūruoja tuo pačiu metu. Specialus įrankis: „DIGITAL TECHNICIAN II“ (HD-48650) | |
| 6. | PASTABA Jei norite atsisiųsti „Harley Davidson International“ (HDI) arba likusioms pasaulio šalima skirto (ROW) „Boom! Box“ savininko vadovo PDF formatas (PDF) , žr. Harley-Davidson.com arba https://serviceinfo.harley-davidson.com . a. Įjunkite radiją. b. Įsitikinkite, kad visi garsiakalbiai veikia tinkamai. c. Patikrinkite, ar tinkamai veikia garso išilginio balanso (link priekio / užpakalio) funkcija. | |
| 7. | Patikrinkite, ar tinkamai veikia visi posūkio signalai. |
DALYS, REIKALINGOS UŽDUOČIAI ATLIKTI

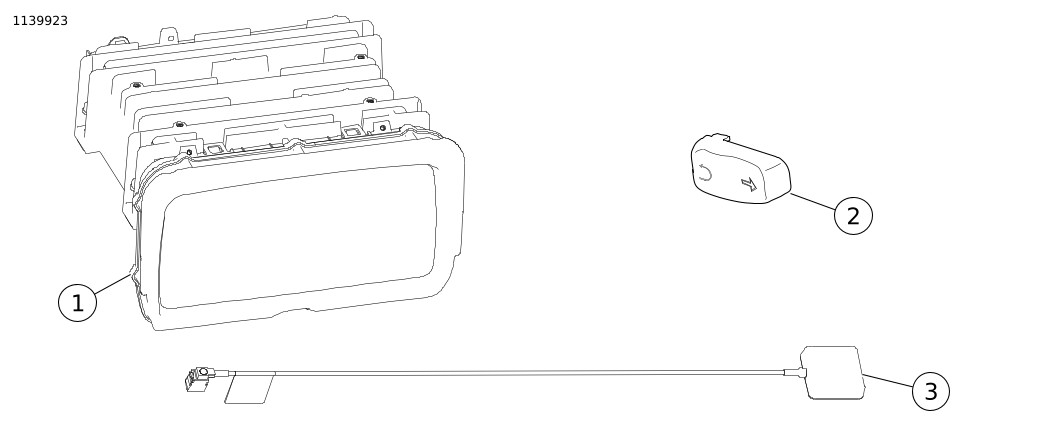

Pav 9. Radijo, informacijos ir pramogų sistema „Boom! Premium Radio“; dalys reikalingos užduočiai atlikti
Lent 1. Dalys, reikalingos užduočiai atlikti
Elementas | Aprašas | Dalies numeris | |
|---|---|---|---|
1 | Radijo, informacijos ir pramogų sistemos „Premium“ komplektas (DOM) | Prie šakės tvirtinama danga | 76000829A |
Prie rėmo tvirtinamas aptakas | 76000834A | ||
2 | Jungiklio dangtelis | 71500478 | |
3 | GPS antena | 76000789 | |
4 | „Boom! Box 6.5 GTS“ savininko vadovas (nepavaizduotas) | 94000601 | |
5 | „Boom! Box 6.5 GTS“ trumpa instrukcija (nepavaizduota) | 94000634 | |
