BOOM! PREMIUM RADIO INFOTAINMENT-SATS

941001952020-01-22

ALLMÄNT

Det rekommenderas att installationen utförs av en återförsäljare.

Satsnummer

76000829A, 76000834A

Modeller

Om du vill ha information om modelltillbehör kan du läsa P&A-återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com (endast på engelska).

Installationskrav

Touring-modeller från 2014 och senare som är utrustade med Boom! Box 4.3-radio: för att aktivera Apple CarPlay för Boom!™ Box GTS behövs en ny installation av USB-kabel.

Touring-modeller från 2014-2018 som är utrustade med Boom! Box 6.5GT-radio: för att aktivera Apple CarPlay för Boom!™ Box GTS behövs en ny installation av USB-kabel.

USB-kabel för fordon med gaffelmonterad kåpa (art.nr 69200031A).
USB-kabel för fordon med rammonterad kåpa (art.nr 76000374A).

Radiokonfigurering med DIGITAL TECHNICIAN II (DIGITAL TECHNICIAN II) (Artikelnummer:HD-48650) diagnostikverktyg är:

krävs innan ljudanläggningen ANVÄNDS. Systemet piper var 3 sekund tills konfigureringen är slutförd.
Säljs endast via auktoriserade Harley-Davidson-återförsäljare.

VARNING

Förarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)

ANMÄRKNING

Det här instruktionsbladet hänvisar till information i verkstadshandboken. Installationen kräver en verkstadshandbok för en motorcykel av detta årets modell. En sådan finns tillgänglig hos Harley-Davidson-återförsäljare.

Satsinnehåll

Se Figur 9 och Tabell 1.

DEMONTERING

Se verkstadshandboken för specifika instruktioner om denna generaliserade procedur.

VARNING

För att förhindra att motorcykeln startas oavsiktligt, vilket kan leda till dödsfall eller allvarliga skador, ska du ta bort huvudsäkringen innan du fortsätter. (00251b)

Ta bort huvudsäkringen.

Ta bort den yttre kåpan.

Gaffelmonterad kåpa: Ta bort kåpans ventilation och instrumentkluster.

Ta bort den övre fästkonsolen.

4.1.	Gaffelmonterad kåpa: Se Figur 1 . Ta bort skruvarna (1, 2, 3, 6).

1	Övre skruv mellan konsol och högtalarhölje (4)
2	Övre skruv mellan konsol och inre kåpa (2)
3	Övre skruv mellan konsol och radio (4)
4	Övre stödfäste
5	Instrumentkluster
6	Skruv för mediafack

Figur 1. Gaffelmonterad övre fästkonsol

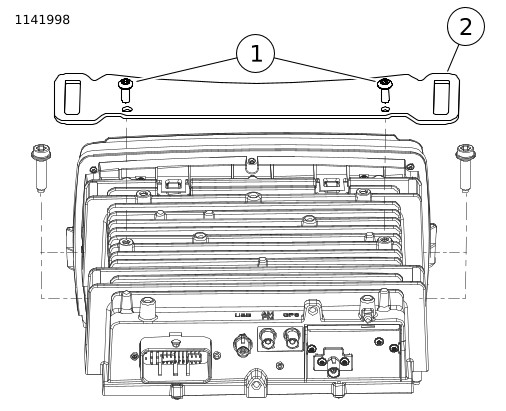

4.2.	Rammonterad kåpa: Se Figur 2 . Ta bort skruvarna (1).

1	Skruv (2)
2	Övre stödfäste

Figur 2. Rammonterad övre fästkonsol

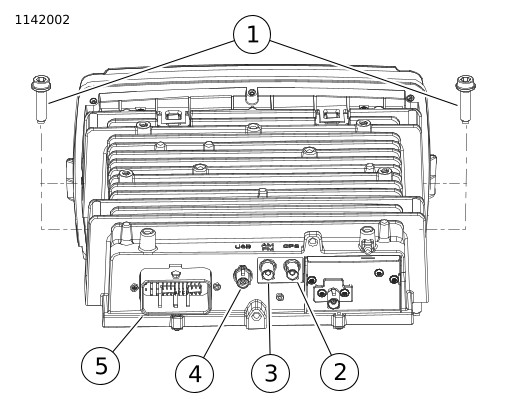

Se Figur 3 . Koppla loss kontakterna (2-5).

Ta bort de fyra skruvarna (1).

1	Skruv, radiomontering (4)
2	Globalt positioneringssystem (GPS) kontakt
3	AM/FM-kontakt
4	Universal Serial Bus (USB) kontakt
5	Radiokablagekontakt

Figur 3. Radiokontakter

Dra radion uppåt och framåt för att ta bort den.

MONTERING

1.	Se Figur 9 . Installera radion (1). a. Placera radion på kåpans fästkonsoler och tryck mot öppningen i inre den kåpan.
2.	Se Figur 3 . Skruva i fyra skruvar (1). Åtdragning: 6,8–9,5 N·m (60–84 in-lbs) Skruv till radiomontering
3.	Gaffelmonterad kåpa: Installera instrumentklustret.
4.	Gaffelmonterad kåpa: Se Figur 1 . Montera den övre fästkonsolen. a. Skruva i skruvarna (2). Dra åt. Åtdragning: 1,1–2,2 N·m (10–19 in-lbs) b. Skruva i skruvarna (1). Dra åt. Åtdragning: 5,4–6,8 N·m (48–60 in-lbs) c. Skruva i skruvarna (3). Dra åt. Åtdragning: 2,8–4 N·m (25–35 in-lbs) d. Skruva i skruven (6). Dra åt. Åtdragning: 2,8–4 N·m (25–35 in-lbs)
5.	Rammonterad kåpa: Se Figur 2 . Montera den övre fästkonsolen. a. Skruva i skruven (1). Dra åt. Åtdragning: 2,8–4 N·m (25–35 in-lbs)
6.	Se Figur 4 eller Figur 6 . Montera GPS -antennen. a. Gaffelmonterad kåpa: Rengör toppen av fästkonsolen med isopropylalkohol. Låt torka helt. b. Rammonterad kåpa: Rengör ovansidan på höger högtalarkåpa med isopropylalkohol. Låt torka helt. c. Ta bort den självhäftande baksidan från antennen. d. Dra ledningsänden så som visas, och tryck och håll ned antennen (2) i 60 sekunder. ANMÄRKNING Efter installationen av antennen ska kontakt med eller förflyttning av antennen undvikas i 20 minuter.
7.	Fäst antennkablarna i kablaget med buntband (1).
8.	Gaffelmonterade modeller med Boom!™ Box 4.3-radio (2014 och senare) eller 6.5GT-radio (2014-2018). Installera USB-kabel (69200031A). a. Figur 5 Koppla bort mediakabelns kontakt från radion. b. Ta bort kabeln från fästanordningen (3). c. Ta bort skuminsatsen. d. Tryck in kabelgenomföringen (2) i mediafacket för att ta bort. e. Dra kabeln genom monteringshålet inifrån facket. ANMÄRKNING Applicera en liten mängd fönsterputs för att underlätta installationen. f. Dra genomföringen in i hålet tills den sitter fast. Fäst kabeln i fästanordningen (3). g. Montera skuminsatsen. h. Anslut mediakabelns kontakt till radion.
9.	Rammonterade modeller med Boom!™ Box 4.3-radio (2014 och senare) eller 6.5GT-radio (2014-2018). Installera USB-kabel (76000374A). a. Figur 7 Lossa kontakten (1) från radion. b. Ta bort och kassera förankrat buntband (2) från övre högtalarkåpan. c. Ta bort höger förvaringsfack. Förvaringsfack – rammonterat d. Ta bort och kassera förankrat buntband (2) från det mellersta förvaringsfacket för media. e. Tryck ihop genomföringen (3) och tryck in den i förvaringsfacket. f. Dra mediakabel inifrån genom det högra förvaringsfacket. g. Justera kabelns längd och montera genomföringen (3) i hålet tills den sitter fast. h. Installera nya förankrade buntband (2) till förvaringsfacket för media. i. Montera förvaringsfacket. Förvaringsfack – rammonterat j. Dra mediakabeln till radion. k. Installera nya förankrade buntband (2) till den övre högtalarkåpan.
10.	Se Figur 3 . Anslut kontakterna (2-5).

1	Buntband
2	GPS -antenn
3	Kontaktstycke

Figur 4. GPS-antenn – gaffelmonterad

1	Yttre kåpa
2	Clips
3	Fästanordning
4	Skruv
5	Spärr

Figur 5. Förvaringsfack för media – gaffelmonterat

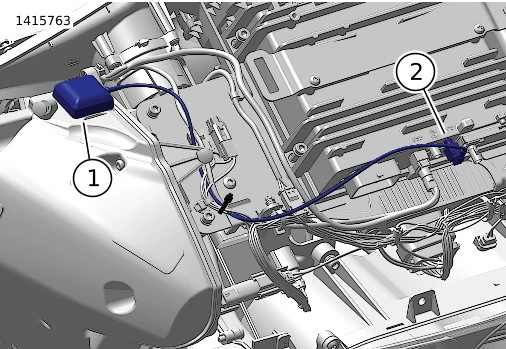

1	GPS-antenn
2	Kontaktstycke

Figur 6. GPS-antenn – rammonterad

1	Kontaktstycke
2	Förankrat buntband (2)
3	Clips

Figur 7. USB-kabel – rammonterad

Förvaringsfack – rammonterat

1.	Ta bort den yttre kåpan. Se verkstadshandboken.
2.	Frigör kablaget: a. Vänster sida: Lossa tillbehörskablagets strömanslutningskontakt från anordningen på förvaringsutrymmet. b. Höger sida: Lossa mediakabelns fäste från den övre högra högtalarkåpan. Koppla bort den från radion.
3.	Figur 8 Ta bort kåpans fästkonsol: a. Lossa på två skruvar (4) som fäster kåpans fästkonsol på motorskyddet. b. Ta bort skruven (3) och brickan som fäster kåpans fästkonsol på den inre kåpan.
4.	Ta bort den övre skruven till vindavvisaren (5).
5.	Ta bort de fyra skruvarna (1). Ta bort förvaringsfacket för media.
6.	Figur 8 Dra kablaget på plats när förvaringsfacket har satts på plats.
7.	Placera förvaringsfacket. Ta de fyra skruvarna (1).
8.	Installera vindavvisaren med vindavvisarens övre skruv (5). Dra åt. Åtdragning: 0,9–1,7 N·m (8–15 in-lbs)
9.	Dra åt skruvarna (1). Åtdragning: 5,4–6,8 N·m (48–60 in-lbs)
10.	Fäst och anslut kablaget.
11.	Montera kåpans fästkonsol: a. Fäst kåpans fästkonsol på den inre kåpan med skruven (3) och brickan. Dra åt. Åtdragning: 5,4–6,8 N·m (48–60 in-lbs) b. Dra åt skruvarna (4) till kåpans fästkonsol. Åtdragning: 4,5–5,7 N·m (40–50 in-lbs)
12.	Installera den yttre kåpan.

1	Insexskruvar (4)
2	Handskfack
3	Skruv, fästkonsol
4	Skruv, fästkonsolklämma (2)
5	Vindavvisarens övre skruv

Figur 8. Förvaringsfack för media – rammonterat

REGLAGEKNAPPSATS

1.	ANMÄRKNING Se servicehandboken för det servade fordonets årgång och modell för följande steg. Ta bort den främre högra handreglagekåpan.
2.	Ta bort höger blinker och infoknappsatsen.
3.	Se Figur 9 . Montera ny reglageknappsats (2).
4.	Montera den främre högra handreglagekåpan.

KLART

ANMÄRKNING

Du förhindrar eventuell skada på ljudanläggningen genom att kontrollera att tändningen är AV innan du monterar huvudsäkringen.

1.	Gaffelmonterad kåpa: Montera kåpventilationen.
2.	Installera den yttre kåpan.
3.	Sätt tillbaka huvudsäkringen.
4.	Uppdatera radioprogramvaran. Se Harley-Davidson.com a. Följ instruktionerna på webbplatsen.
5.	ANMÄRKNING Digital Technician II (DT II) kommer att konfigurera radion och förstärkarna på samma gång. Be en Harley-Davidson-återförsäljare att konfigurera radion med hjälp av DT II . Specialverktyg: DIGITAL TECHNICIAN II (DIGITAL TECHNICIAN II) (HD-48650)
6.	ANMÄRKNING För att ladda ner en Portabelt dokumentformat (PDF) av Harley Davidson International (HDI) eller resten av världen (ROW) Boom! Box instruktionsbok, se Harley-Davidson.com eller https://serviceinfo.harley-davidson.com . Se BOOM! BOX 6.5 GTS instruktionsbok. a. Slå på radion. b. Kontrollera att alla högtalare fungerar som de ska. c. Kontrollera att främre/bakre toningsfunktion fungerar korrekt.
7.	Kontrollera att alla blinkerfunktioner fungerar som de ska.

RESERVDELAR

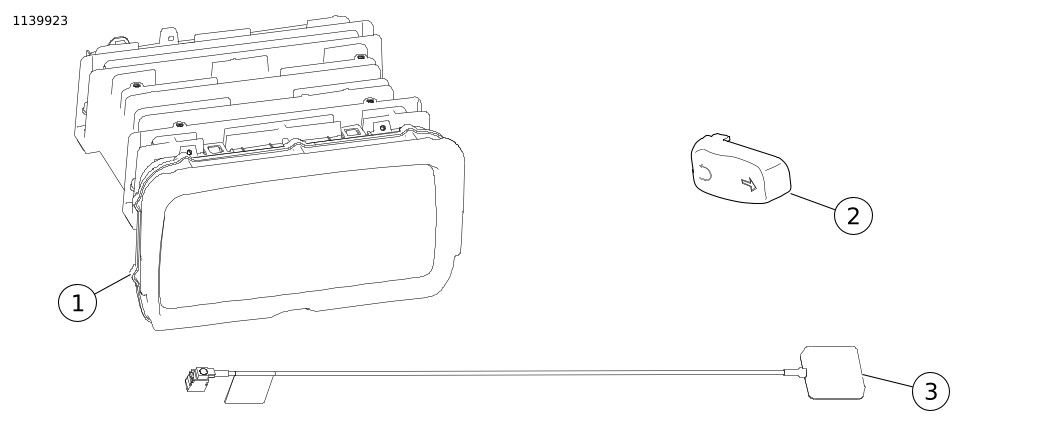

Figur 9. Reservdelar, Boom! Premium Radio Infotainment-sats

Tabell 1. Reservdelar

Komponent	Beskrivning		Artikelnummer
1	Premium Radio Infotainment-sats, (DOM)	Gaffelmonterad kåpa	76000829A
1	Premium Radio Infotainment-sats, (DOM)	Rammonterad kåpa	76000834A
2	Reglageknappsats		71500478
3	GPS -antenn		76000789
4	Boom! Box 6.5 GTS instruktionsbok (visas inte)		94000601
5	Boom! Box 6.5 GTS snabbstartsguide (visas inte)		94000634
