SATZ FÜR UNTERE VERKLEIDUNG
J057722020-08-24
ALLGEMEINES
Satz-Nummer
57100257xxx, 57100389xxx
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.
Werkstatthandbuch erforderlich
WARNUNGDie Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Motorradmodell erforderlich. Dies ist bei einem Harley-Davidson Händler erhältlich.
Inhalt des Satzes
Siehe Abbildung 1 und Tabelle 1.
INSTALLATION
Folgende Liste bietet eine Übersicht. Siehe UNTERE VERKLEIDUNGEN UND MOTORSCHUTZBÜGEL, Untere Verkleidung: Luftgekühlt, im Werkstatthandbuch für spezielle Anweisungen.
- Baugruppe Handschuhfach (3) an jeder unteren Verkleidung zusammenbauen.
- Entlüftungsklappe (13), Hebel (12) und Drehgelenk (16) an jeder unteren Verkleidung zusammenbauen und einbauen.
- Klemme (4) in unterer Verkleidung einbauen.
- Gestänge an den Hebel (12) anschließen und Handschuhfach einbauen. Mit Schrauben (10) befestigen.
- Die innere Verkleidung (11) mit Schrauben (9) einbauen.
- Die unteren Verkleidungen mittels der Halterungen (15), Muttern (6), P-förmigen Schellen (8), Schrauben (17), Gummiunterlegscheiben (18) und Muttern (5) einbauen und ausrichten.
- Die Bolzen-Clips (7) an den Verkleidungskappen anbringen. Verkleidungskappen (2) mit Muttern (6) und Unterlegscheiben (19) anbringen.
- Bedientafeln (14) einbauen.
ERSATZTEILE
Siehe Touring Modelle-Ersatzteilkatalog (Teile-Nr. 99456-xx) für Ersatzteile.
HINWEIS
Dieser Satz enthält die linken und rechten unteren Verkleidungen. Nur die Komponenten der rechten Seite sind abgebildet. Die Komponenten der linken Seite sind gleichartig.

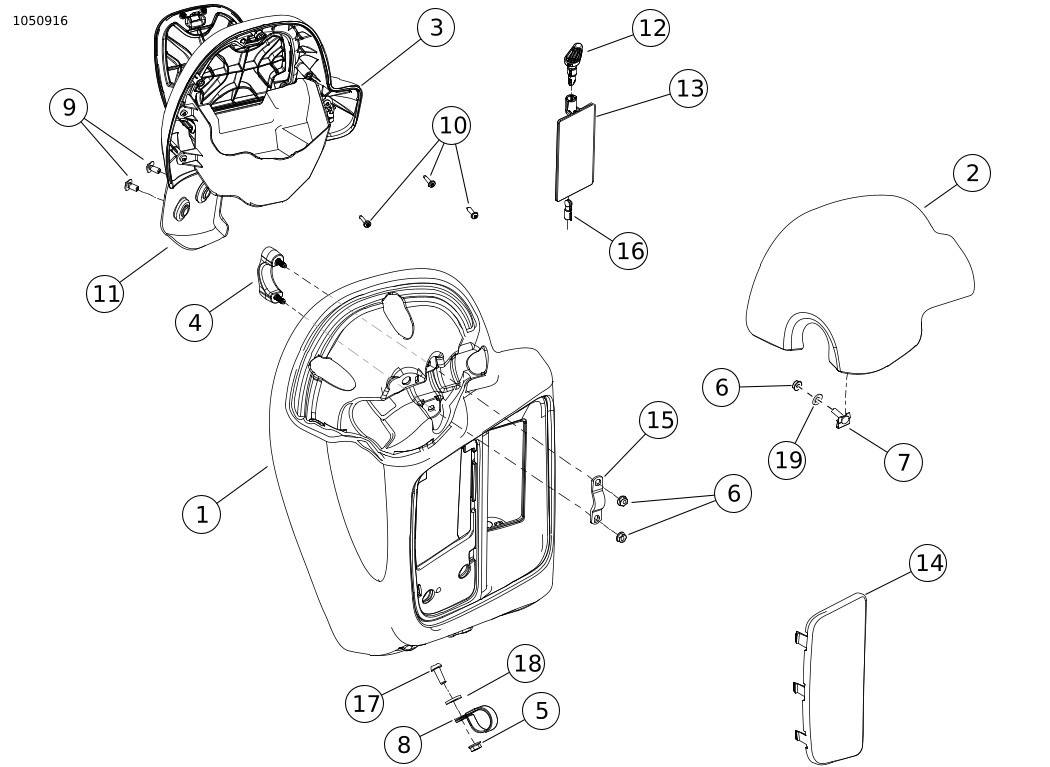

Abbildung 1. Inhalt des Satzes: Satz für untere Verkleidung
Tabelle 1. Tabelle: Inhalt des Satzes
Teil | Beschreibung (Menge) | Teilenummer |
|---|---|---|
1 | Untere Verkleidung, links, Vollfarbe | 57100168xxx |
1 | Untere Verkleidung, rechts, Vollfarbe | 57100169xxx |
1 | Untere Verkleidung, links, Fade | 57100383xxx |
1 | Untere Verkleidung, rechts, Fade | 57100384xxx |
2 | Verkleidungskappe, links | 57100242xxx |
2 | Verkleidungskappe, rechts | 57100243xxx |
3 | Handschuhfach-Baugruppe, links | 57100108A |
3 | Handschuhfach-Baugruppe, rechts | 57100110A |
4 | Schelle (2) | 57100208 |
5 | Flanschmutter, 5/16-18 (2) | 7576 |
6 | Flanschmutter, 1/4-20 (6) | 7716 |
7 | Clipbolzen, 1/4-20 x 3/4 (2) | 8175 |
8 | Schelle (2) | 27048-84 |
9 | Halbrundkopfschraube, 1/4-20 x 1/2, Torx, Sicherungsmittelbeschichtung, mit flacher Unterlegscheibe (4) | 10200052 |
10 | Flachkopfschraube, Nr. 10-24 x 3/4, Torx, Sicherungsmittelbeschichtung, Mattenpunkt (6) | 12600049 |
11 | Innere Abdeckung, links | 57100149 |
11 | Innere Abdeckung, rechts | 57100150 |
12 | Hebelscharnier (2) | 57100154 |
13 | Entlüftungsklappe (2) | 57100155 |
14 | Verkleidung, vorne, links | 57100161 |
14 | Verkleidung, vorne, rechts | 57100162 |
15 | Halter (2) | 57100187 |
16 | Gelenkzapfen (2) | 57100200 |
17 | Flachkopfschraube, Nr. 5/16-18 x 7/8, Torx, Sicherungsmittelbeschichtung (2) | 3655A |
18 | Gummiunterlegscheibe (2) | 7415A |
19 | Unterlegscheibe (2) | 6235 |
