KIT BAGIAN BAWAH FAIRING
J057722020-08-24
UMUM
Nomor Kit
57100257xxx, 57100389xxx
Model
Untuk informasi kesesuaian model, lihat Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Diperlukan Manual Servis
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis untuk model sepeda motor Anda diperlukan untuk pemasangan. Manual servis tersebut tersedia di dealer Harley-Davidson.
PEMASANGAN
Berikut ini adalah ikhtisar. Lihat BAGIAN BAWAH FAIRING DAN PELINDUNG MESIN, Bagian Bawah Fairing: Berpendingin Udara dalam manual servis untuk petunjuk khusus.
- Rakitlah rakitan boks sarung tangan (3) pada setiap bagian bawah fairing.
- Rakitlah dan pasanglah pintu ventilasi (13), tuas (12), dan pivot (16) pada setiap bagian bawah fairing.
- Pasanglah klem (4) di dalam bagian bawah fairing.
- Sambungkan penghubung ke tuas (12) dan pasanglah boks sarung tangan. Kencangkan dengan sekrup (10).
- Pasanglah panel dalam (11) dengan sekrup (9).
- Pasanglah dan selaraskan bagian bawah fairing dengan menggunakan braket (15), mur (6), klem-P (8), sekrup (17), cincin karet (18), dan mur (5).
- Pasanglah klip stud (7) pada kap fairing. Pasanglah kap fairing (2) dengan mur (6) dan cincin (19).
- Pasanglah panel depan (14).
KOMPONEN SERVIS
Lihat Katalog Komponen Model Touring (No. Komponen 99456-xx) untuk komponen servis.
CATATAN
Kit ini berisi sisi kiri dan sisi kanan bagian bawah fairing. Hanya komponen sisi kanan yang ditampilkan. Komponen sisi kiri sama dengan sisi kanan.

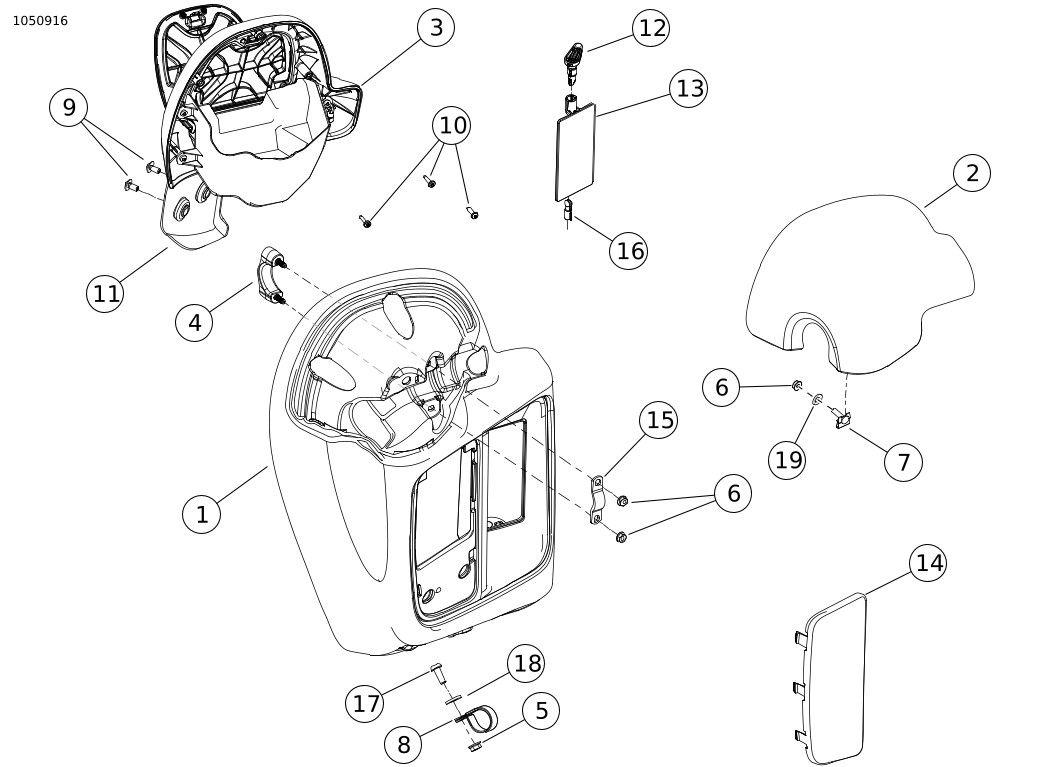

Gambar 1. Isi Kit: Kit Bagian Bawah Fairing
Tabel 1. Daftar Isi Kit
Item | Deskripsi (Jumlah) | Nomor Komponen |
|---|---|---|
1 | Bagian bawah fairing, kiri, solid | 57100168xxx |
1 | Bagian bawah fairing, kanan, solid | 57100169xxx |
1 | Bagian bawah fairing, kiri, fade | 57100383xxx |
1 | Bagian bawah fairing, kanan, fade | 57100384xxx |
2 | Kap fairing, kiri | 57100242xxx |
2 | Kap fairing, kanan | 57100243xxx |
3 | Rakitan boks sarung tangan, kiri | 57100108A |
3 | Rakitan boks sarung tangan, kanan | 57100110A |
4 | Klem (2) | 57100208 |
5 | Mur flensa, 5/16-18 (2) | 7576 |
6 | Mur flensa, 1/4-20 lkg (6) | 7716 |
7 | Klip stud, 1/4-20 x 3/4 (2) | 8175 |
8 | Klem (2) | 27048-84 |
9 | Sekrup, kepala kancing, 1/4-20 x 1/2, Torx, lockpatch, dengan cincin datar (4) | 10200052 |
10 | Sekrup, kepala bulat, #10-24 x 3/4, Torx, lockpatch, matpoint (6) | 12600049 |
11 | Panel dalam, kiri | 57100149 |
11 | Panel dalam, kanan | 57100150 |
12 | Engsel tuas (2) | 57100154 |
13 | Pintu ventilasi (2) | 57100155 |
14 | Panel, depan, kiri | 57100161 |
14 | Panel, depan, kanan | 57100162 |
15 | Penahan (2) | 57100187 |
16 | Pin pivot (2) | 57100200 |
17 | Sekrup, kepala bulat, 5/16-18 x 7/8, Torx, lockpatch (2) | 3655A |
18 | Cincin Karet (2) | 7415A |
19 | Cincin pengunci (2) | 6235 |
