FAIRING LOWER KIT (フェアリングロアキット)
J057722020-08-24
概略
キット番号
57100257xxx、57100389xxx
適合モデル
モデルの適合性については、純正P&Aカタログまたはwww.harley-davidson.com内のパーツ&アクセサリーページ(英語版のみ)をご覧ください。
必要なサービスマニュアル
警告
ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 このキットを取り付けるには、お持ちの車両のサービスマニュアルが必要です。 マニュアルはハーレーダビッドソン ジャパン正規販売網店で入手できます。
キット内容:
「図1」および「表1」を参照してください。
取り付け
次は概要です。 「フェアリングロアおよびエンジンガード」のフェアリングロアを参照してください: 特定の説明用サービスマニュアルにあるエアクール。
  1. 各ロアフェアリングにグローブボックスアッセンブリー(3)を組み立てます。
    1. 各ロアフェアリングに、ベントドア(13)、レバー(12)そしてピボット(16)を組み立てて取り付けます。
    2. フェアリングロアにクランプ(4)を取り付けます。
    3. レバー(12)にリンケージを接続し、またグルーブボックスを取り付けます。 スクリュー(10)で固定します。
    4. スクリュー(9)を使い、インナーパネル (11)を取り付けます。
  2. ブラケット (15)、ナット (6)、Pクランプ(8)、スクリュー(17)、ゴムワッシャー(18)およびナット(5) を使い、フェアリングロアを合わせて取り付けます。
  3. スタッドクリップ (7)をフェアリングキャップに取り付けます。 ナット(6)とワッシャー(19)を使い、フェアリング (2)を取り付けます。
  4. フロントパネル(14)を取り付けます。
交換用パーツ
交換パーツについては、ツーリングモデルパーツカタログ (部品番号99456-xx) を参照してください。
注記
このキットには左右のフェアリングロアが両方入っています。 右側のコンポーネントのみが表示されています。 左側コンポーネントも同様です。

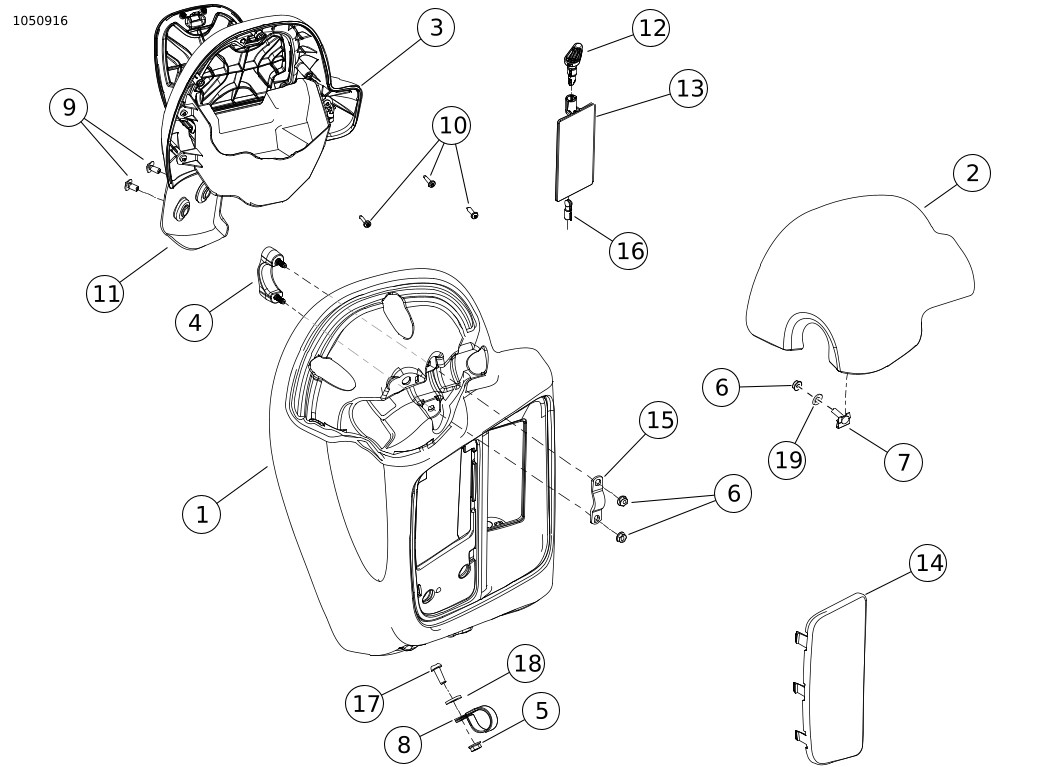

図1。 キット内容: フェアリングロアキット
表1。 キット内容の表
アイテム
詳細（数量）
部品番号
1
フェアリングロア左、ソリッド
57100168xxx
1
フェアリングロア右、ソリッド
57100169xxx
1
フェアリングロア左、フェード
57100383xxx
1
フェアリングロア右、フェード
57100384xxx
2
フェアリングキャップ左
57100242xxx
2
フェアリングキャップ右
57100243xxx
3
グローブボックスアッセンブリー、左
57100108A
3
グローブボックスアッセンブリー、右
57100110A
4
クランプ(2)
57100208
5
フランジナット、5/16-18 (2)
7576
6
フランジナット、1/4-20 lkg (6)
7716
7
スタッドクリップ、1/4-20 x 3/4(2)
8175
8
クランプ(2)
27048-84
9
スクリュー、ボタンヘッド、1/4-20 x 1/2、Torx、ロックパッチ、平ワッシャー付き(4)
10200052
10
スクリュー、パンヘッド、#10-24 x 3/4、Torx、ロックパッチ、マットポイント(6)
12600049
11
インナーパネル、左
57100149
11
インナーパネル、右
57100150
12
レバーヒンジ(2)
57100154
13
ベントドア(2)
57100155
14
パネル、フロント、左
57100161
14
パネル、フロント、右
57100162
15
リテーナー(2)
57100187
16
ピボットピン(2)
57100200
17
スクリュー、パンヘッド、5/16-18 x 7/8、Torx、ロックパッチ(2)
3655A
18
ラバーワッシャー(2)
7415A
19
ワッシャー(2)
6235
