KIT RENDAH RERAUT
J057722020-08-24
UMUM
Nombor Kit
57100257xxx, 57100389xxx
Model
Untuk maklumat perlengkapan model, lihat Katalog Runcit P&A atau seksyen Bahagian dan Aksesori di www.harley-davidson.com (Bahasa Inggeris sahaja).
Manual Servis Diperlukan
AMARANKeselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)
CATATAN
Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Manual servis bagi motosikal model anda diperlukan untuk pemasangan ini. Ia boleh didapati daripada pengedar Harley-Davidson.
PEMASANGAN
Berikut ialah gambaran keseluruhan. Lihat BAHAGIAN RENDAH RERAUT DAN PENGAWAL ENJIN, Bahagian Rendah Reraut: Penyaman Udara dalam buku panduan servis untuk arahan tertentu.
- Pemasangan kotak sarung tangan (3) untuk setiap reraut rendah.
- Pasang pintu bolong (13), tuil (12) dan pivot (16) untuk setiap bahagian rendah reraut.
- Pasang pengapit (4) dalam bahagian rendah reraut.
- Sambungkan penghubung ke tuil (12) dan pasang kotak sarung tangan. Ketatkan dengan skru (10).
- Pasang panel dalaman (11) dengan skru (9).
- Pasang dan laraskan bahagian rendah reraut menggunakan pendakap (15), nat (6), Pengapit-P (8), skru (17), sesendal getah (18) dan nat (5).
- Pasang klip stad (7) pada penutup reraut. Pasang penutup reraut (2) dengan nat (6) dan sesendal (19).
- Pasang panel depan (14).
BAHAGIAN SERVIS
Rujuk Katalog Bahagian Model Kembara (No. Bahagian 99456-xx) untuk bahagian perkhidmatan.
CATATAN
Kit ini mengandungi kedua-dua bahagian rendah reraut kiri dan kanan. Hanya komponen sebelah kanan yang ditunjukkan. Komponen sebelah kiri adalah sama.

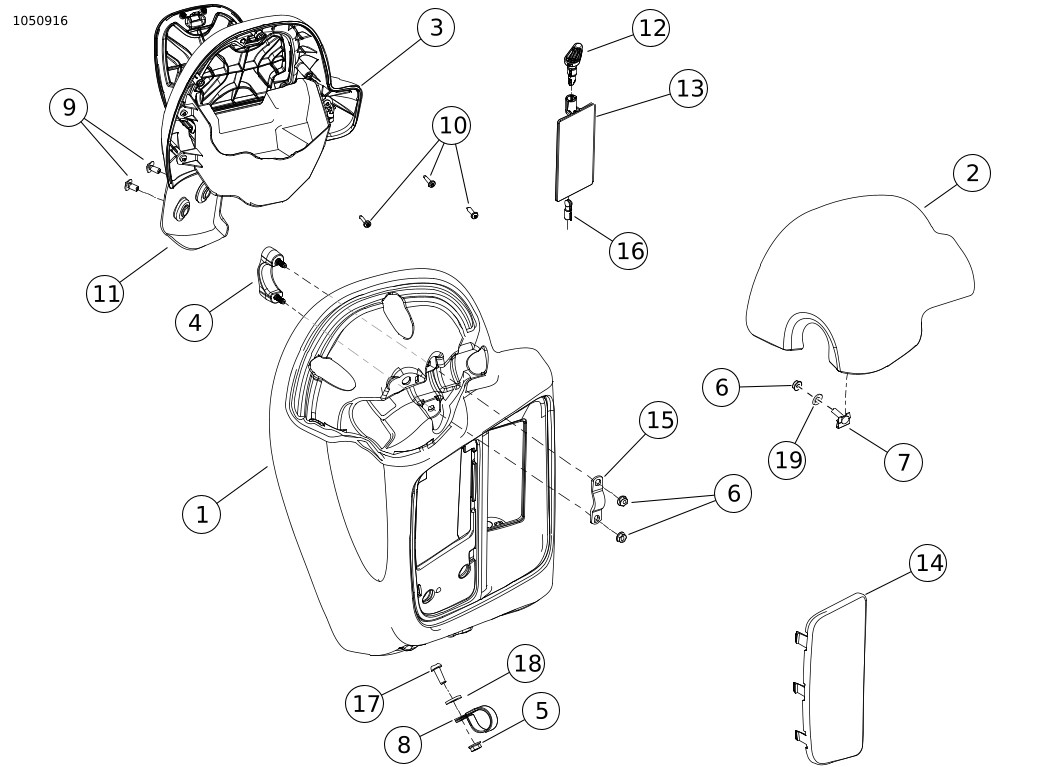

Rajah 1. Kandungan Kit: Kit Bahagian Rendah Reraut
Jadual 1. Jadual Kandungan Kit
Item | Huraian (Kuantiti) | Nombor Alat Ganti |
|---|---|---|
1 | Bahagian rendah reraut, pepejal | 57100168xxx |
1 | Bahagian rendah reraut, kanan, pepejal | 57100169xxx |
1 | Bahagian rendah reraut, kiri, pudar | 57100383xxx |
1 | Bahagian rendah reraut, kanan, pudar | 57100384xxx |
2 | Penutup reraut, kiri | 57100242xxx |
2 | Penutup reraut, kanan | 57100243xxx |
3 | Pemasangan kotak sarung tangan, kiri | 57100108A |
3 | Pemasangan kotak sarung tangan, kanan | 57100110A |
4 | Pengapit (2) | 57100208 |
5 | Nat bebibir, (5/16-18 (2) | 7576 |
6 | Nat bebibir, 1/4-20 kg (6) | 7716 |
7 | Klip stad, 1/4-20 x 3/4 (2) | 8175 |
8 | Pengapit (2) | 27048-84 |
9 | Skru, kepala butang, 1/4-20 x 1/2, Tork, bahagian kunci, dengan sesendal rata (4) | 10200052 |
10 | Skru, kepala pan, #10-24 x 3/4, Tork, bahagian kunci, titik alas (6) | 12600049 |
11 | Panel dalaman, kiri | 57100149 |
11 | Panel dalaman, kanan | 57100150 |
12 | Engsel tuil (2) | 57100154 |
13 | Pintu lohong (2) | 57100155 |
14 | Panel, depan, kiri | 57100161 |
14 | Panel, depan, kanan | 57100162 |
15 | Penahan (2) | 57100187 |
16 | Pin pangsi (2) | 57100200 |
17 | Skru, kepala pan, 5/16-18 x 7/8, Tork, bahagian kunci (2) | 3655A |
18 | Sesendal getah (2) | 7415A |
19 | Sesendal (2) | 6235 |
