ชุดอุปกรณ์แฟริ่งช่วงล่าง
J057722020-08-24
ทั่วไป
หมายเลขชุดอุปกรณ์
57100257xxx, 57100389xxx
รุ่น
สำหรับข้อมูลที่สอดคล้องกับแต่ละรุ่น โปรดดูที่แคตตาล็อกขายปลีกของ P&A หรือส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com (ภาษาอังกฤษเท่านั้น)
จำเป็นต้องใช้คู่มือซ่อมบำรุง
คำเตือนความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)
หมายเหตุ
เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง จำเป็นต้องมีคู่มือซ่อมบำรุงสำหรับมอเตอร์ไซค์รุ่นนี้สำหรับการติดตั้งนี้ ขอรับได้จากตัวแทนจำหน่าย Harley-Davidson
การติดตั้ง
ด้านล่างนี้คือภาพรวมเท่านั้น โปรดดูแฟริ่งช่วงล่างและแผงป้องกันเครื่องยนต์, แฟริ่งช่วงล่าง: ระบายความร้อน ในคู่มือบริการสำหรับคำแนะนำที่เฉพาะเจาะจง
- ประกอบกล่องถุงมือ (3) เข้ากับแฟริ่งช่วงล่างแต่ละข้าง
- ประกอบและติดตั้งประตูช่องระบาย (13), ไม้คาน (12) และสลักเดือย (16) เข้ากับแฟริ่งช่วงล่างแต่ละข้าง
- ติดตั้งแคลมป์ (4) ในแฟริ่งช่วงล่าง
- ต่อตัวเชื่อมเข้ากับไม้คาน (12) และติดตั้งกล่องถุงมือ ยึดด้วยสกรู (10)
- ติดตั้งแผงด้านใน (11) ด้วยสกรู (9)
- ติดตั้งและจัดตำแหน่งแฟริ่งช่วงล่างด้วยฐานยึด (15), น็อต (6), แคลมป์รูปตัว P (8), สกรู (17), แหวนยาง (18) และน็อต (5)
- ติดตั้งสตั๊ดคลิป (7) เข้ากับฝาแฟริ่ง ติดตั้งฝาแฟริ่ง (2) ด้วยน็อต (6) และแหวนรอง (19)
- ติดตั้งแผงด้านหน้า (14)
อะไหล่สำรอง
โปรดดูแคตตาล็อกอะไหล่รถ Touring (หมายเลขชิ้นส่วน 99456-xx) สำหรับอะไหล่ซ่อมบำรุง
หมายเหตุ
ชุดอุปกรณ์นี้มีทั้งแฟริ่งช่วงล่างด้านซ้ายและขวา ที่แสดงอยู่คือส่วนประกอบด้านขวาเท่านั้น ส่วนประกอบด้านซ้ายมีลักษณะคล้ายกัน

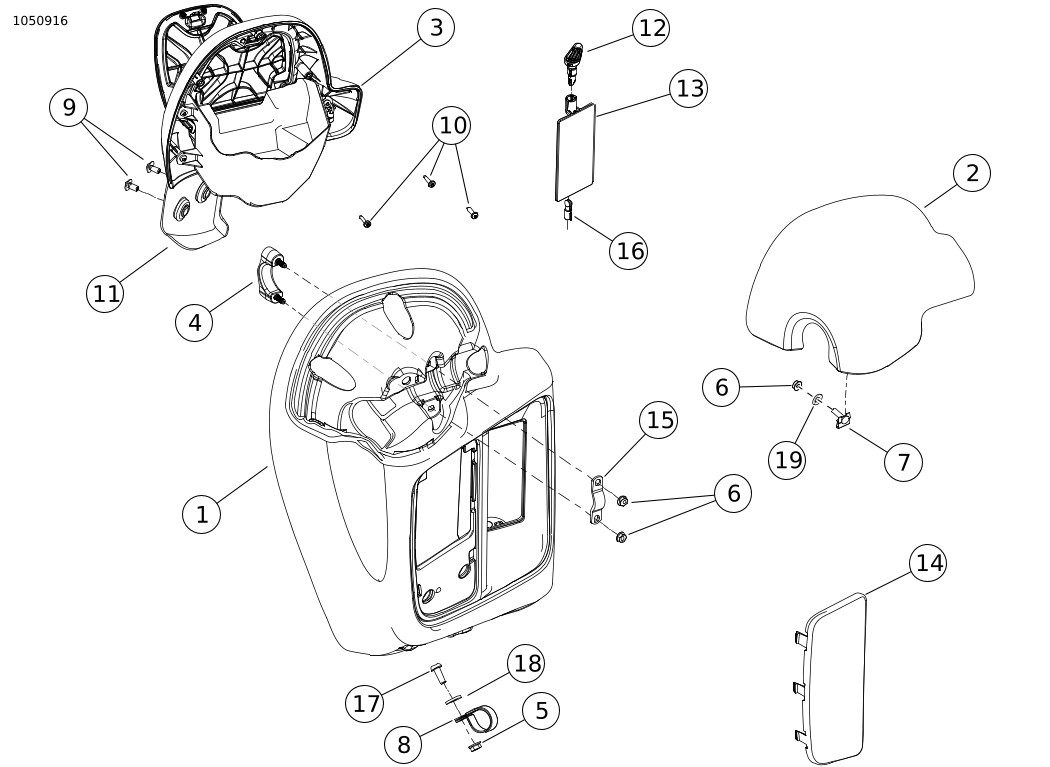

รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ชุดอุปกรณ์แฟริ่งช่วงล่าง
ตาราง 1 ส่วนประกอบของชุดอุปกรณ์
รายการ | คำอธิบาย (จำนวน) | หมายเลขชิ้นส่วน |
|---|---|---|
1 | แฟริ่งช่วงล่าง, ซ้าย, solid | 57100168xxx |
1 | แฟริ่งช่วงล่าง, ขวา, solid | 57100169xxx |
1 | แฟริ่งช่วงล่าง, ซ้าย, fade | 57100383xxx |
1 | แฟริ่งช่วงล่าง, ขวา, fade | 57100384xxx |
2 | ฝาแฟริ่ง, ซ้าย | 57100242xxx |
2 | ฝาแฟริ่ง, ขวา | 57100243xxx |
3 | ชุดกล่องถุงมือ, ซ้าย | 57100108A |
3 | ชุดกล่องถุงมือ, ขวา | 57100110A |
4 | แคลมป์ (2) | 57100208 |
5 | น็อตแปลน, 5/16-18 (2) | 7576 |
6 | น็อตแปลน, 1/4-20 lkg (6) | 7716 |
7 | สตั๊ดคลิป, 1/4-20 x 3/4 (2) | 8175 |
8 | แคลมป์ (2) | 27048-84 |
9 | สกรู, หัวกระดุม, 1/4-20 x 1/2, ทอร์ก, แผ่นล็อก, พร้อมแหวนรองแบน (4) | 10200052 |
10 | สกรู, หัวแพน, #10-24 x 3/4, ทอร์ก, แผ่นล็อก, Matpoint (6) | 12600049 |
11 | แผงด้านใน, ซ้าย | 57100149 |
11 | แผงด้านใน, ขวา | 57100150 |
12 | บานพับไม้คาน (2) | 57100154 |
13 | ประตูช่องระบาย (2) | 57100155 |
14 | แผง, ด้านหน้า, ซ้าย | 57100161 |
14 | แผง, ด้านหน้า, ขวา | 57100162 |
15 | ตัวยึด (2) | 57100187 |
16 | สลักเดือยหมุน (2) | 57100200 |
17 | สกรู, หัวแพน, 5/16-18 x 7/8, ทอร์ก, แผ่นล็อก (2) | 3655A |
18 | แหวนรองยาง (2) | 7415A |
19 | แหวนรอง (2) | 6235 |
