ידיות הכידון

941001782020-08-24

מידע כללי

טבלה 1. מידע כללי

ערכות	כלים מוצעים	רמת המיומנות⁽¹⁾	זמן
56100479	משקפי בטיחות, מפתח מומנט		1 שעה

(1) נדרש הידוק עד לערך המומנט או כלים וטכניקות מתונים אחרים

תכולת הערכה

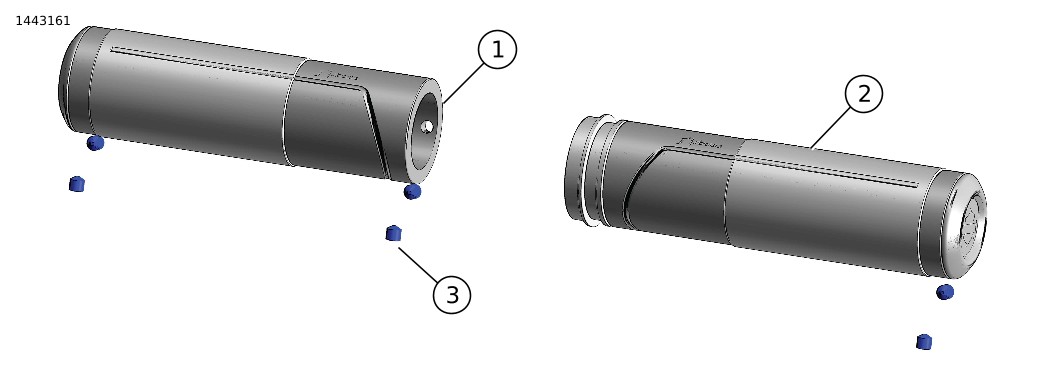

איור 1. תכולת הערכה: ידיות כידון

טבלה 2. תכולת הערכה: חלקי ידיות כידון

פריט	כמות	תיאור	מספר חלק
1	1	ידית אחיזה, שמאל	56100480
2	1	ידית אחיזה, ימין	56100481
3	6	בורג הידוק	10201108

הערה

יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.

כללי

דגמים

למידע על אודות ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי לחלקים ואביזרים או בקטע "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com (באנגלית בלבד)

ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: www.harley-davidson.com/isheets

יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.

דרישות התקנה

יש צורך בתמיסה ביחס של 70% אלכוהול איזופרופיל ו-30% מים. תמיסה זו מפחיתה זמנית את כושר ההדבקה של הדבק הדו-צדדי.

אזהרה

הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)

הערה

גיליון הנחיות זה מתייחס למידע במדריך השירות. יש צורך במדריך הטיפולים לאופנועים מהשנה ומהדגם המסוימים לצורך ההתקנה הזו. ניתן לקבל אותו דרך:

סוכנות של Harley-Davidson.
פורטל המידע על תיקונים של Harley-Davidson (H-D Service Information Portal): הגישה היא למנויים; מכיל מידע עבור רוב דגמי שנת 2001 והדגמים החדשים יותר. למידע נוסף ראה את השאלות הנפוצות על מנויים.

הסר

ידית אחיזה בצד שמאל

1.	איור 2 הסר את בית המתג השמאלי. עיין במדריך הטיפולים.
2.	‏הסר את הידית על ידי חיתוך זהיר מהכידון באמצעות להב חד או סכין. הערה נקה ביסודיות את הכידון כדי להסיר את כל שאריות דבק. הערה אין לשים את סרט ההדבקה בשלב זה.
3.	הסר את הסרט ואת שאריות הדבק מהכידון.

התקנה

ידית אחיזה בצד שמאל

התקן את בית המתג השמאלי. עיין במדריך הטיפולים.

הערה

איור 1 למיקום נכון של ידית האחיזה.

כדי להבין מה המיקום הנכון של ידית האחיזה בצד שמאל: מקם את ידית האחיזה החדשה בצד שמאל כך שהקווים על ידית האחיזה פונים לעבר הרוכב וחזית הרכב. איור 1 הקווים על ידית האחיזה אנכיים.

בדוק את התאמת ידית האחיזה ללא סרט ההדבקה. ודא שידית האחיזה מונחת באופן מלא מבלי לגעת בבית המתג. הסר את ידית האחיזה בצד שמאל.

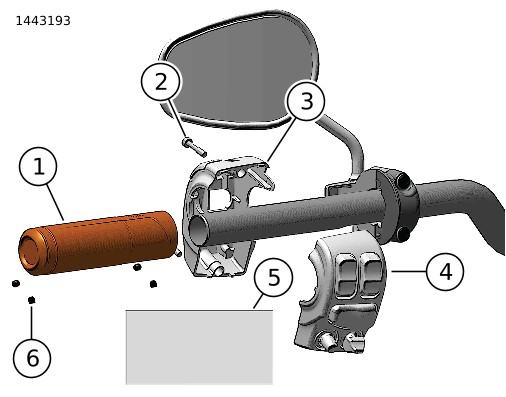

1	ידית אחיזה, שמאל
2	בורג (2)
3	חלק עליון של הבית
4	חלק תחתון של הבית
5	סרט הדבקה
6	בורג אלן ללא ראש (4)

איור 2. אחיזת יד שמאל:

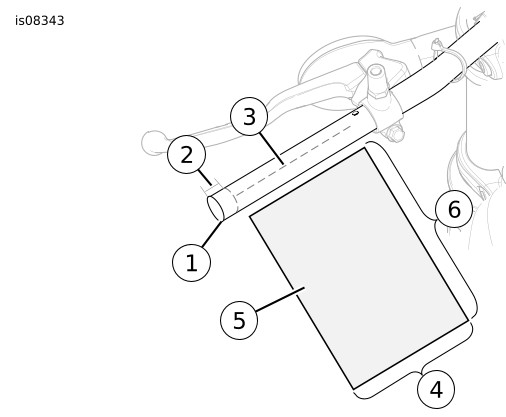

1	כידון
2	מידה 1/4 אינץ'
3	קו האמצע של הכידון
4	צד קצר, 4 אינץ'
5	סרט הדבקה
6	צד ארוך, 6 אינץ'

איור 3. אחיזת יד שמאל:

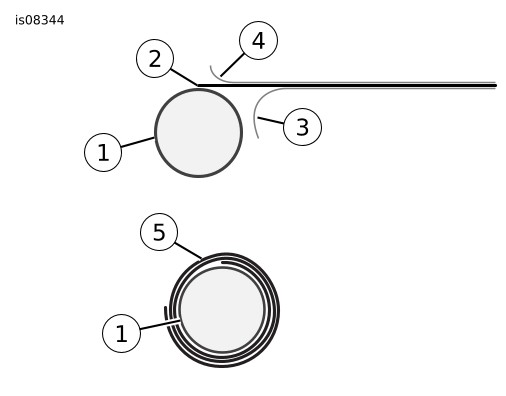

1	כידון
2	סרט הדבקה
3	כיסוי נייר, צד תחתון
4	סרט הדבקה גלול במלואו

איור 4. כידון וסרט הדבקה

סרט הדבקה

1.	כדי לסייע להתקנה. איור 3 סמן סימן במרחק 1/4 אינץ' (2) מקצה ידית הכידון. יש להקפיד שסרט ההדבקה יהיה צמוד אליו במהלך הנחתו. כדי לעזור במיקום, סמן סימן (3) בקו ישר לאורך הכידון.
2.	איור 4 הסר את הנייר מהצד התחתון (3) של סרט ההדבקה (2).
3.	איור 3 מקם את אחד הצדדים הקצרים (4) של סרט ההדבקה (5) מול הקו (3). הערה לאחר השימוש בתמיסה של אלכוהול איזופרופיל ומים על הסרט, עומד לרשותך זמן מוגבל להשלמת ההתקנה. ודא שבית המתג וידית האחיזה ממוקמים נכון לפני שתמשיך.
4.	איור 4 התחל להניח את סרט ההדבקה על הכידון. אין לקמט את סרט ההדבקה. הסר את הנייר בצד העליון (4) כדי למנוע כריכה עליו בזמן ליפוף הכידון. לפף את סרט ההדבקה במלואו סביב הכידון.
5.	רסס כמות נדיבה של התמיסה ביחס של של 70% אלכוהול איזופרופיל ו-30% מים. תמיסה זו מפחיתה זמנית את כושר ההדבקה כך שניתן להתקין את ידית האחיזה. לאחר השימוש בתמיסה, עומדת לרשותך כדקה אחת לפני שהדבק יתחיל להתקשות. אין להזיז את ידית האחיזה במשך 4 שעות לאחר ההתקנה כדי לאפשר לסרט ההדבקה להתייבש. הערה אין להזיז את ידית האחיזה במשך 4 שעות לאחר ההתקנה כדי לאפשר לסרט ההדבקה להתייבש.
6.	הדק את בורגי אלן ללא ראש של ידית האחיזה. מומנט סיבוב: 2–2,5 N·m (18–22 in-lbs)

הסר

ידית אחיזה בצד ימין

התראה

אין להסיר או להתקין את מכלול משאבת הבלם הראשית מבלי להציב תחילה תותב בעובי של 5/32-אינץ‘(4 מ“מ) בין ידית הבלם לבין תושבת הידית. הסרה או התקנה של מכלול משאבת הבלם הראשית מבלי שהתותב במקומו עלולות לגרום נזק לנעל הגומי ולטובלן במתג אור הבלימה הקדמי. (00324a)

הסר את בתי המתגים ואת ידית האחיזה בצד ימין (ידית המצערת המסתובבת). עיין במדריך הטיפולים

התקנה

1.	התקן את בתי המתגים ואת ידית האחיזה. עיין במדריך הטיפולים. הערה איור 1 למיקום נכון של ידית האחיזה.
2.	התאם את מיקום תושבת המתג ובקרת היד של הבלם לנוחות הרוכב.
3.	הדק תחילה את בורגי החבק העליון של הכידון ולאחר מכן את בורגי החבק התחתון. הדק. מומנט סיבוב: 6,8–6,9 N·m (5–5 ft-lbs)
4.	הדק תחילה את בורגי הבית התחתון של המתג ולאחר מכן בורגי הבית העליון של המתג. הדק. מומנט סיבוב: 2–2,5 N·m (18–22 in-lbs)
	אזהרה לפני הפעלת מנוע, ודא שבקרת המצערת חוזרת למצב סרק לאחר עזיבתה. בקרת מצערת המונעת מהמנוע לחזור באופן אוטומטי למצב סרק עלולה לגרום לאובדן שליטה, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00390a)
5.	ודא כי הידית הימנית/שרוול המצערת מסתובבים וחוזרים בחופשיות ואינם נתקעים על הכידון או תושבת המתג.

פקק סופי

התקנה

התקן כיסויי קצה בידיות האחיזה בצד שמאל ובצד ימין.

a. הכנס את כיסוי הקצה לקצה ידית האחיזה.

b. כוון את סמל הפס והמגן כך שיהיה במצב אופקי.

c. התקן את 2 בורגי האלן ללא ראש. הדק.

מומנט סיבוב: 2–2,5 N·m (18–22 in-lbs)
