ส่วนประกอบด้านนอกของกระเป๋าข้าง SPORT GLIDE

941001832020-08-24

ข้อมูลทั่วไป

ตาราง 1 ข้อมูลทั่วไป

ชุด	เครื่องมือที่แนะนำ	ระดับทักษะ⁽¹⁾	เวลา
90202240xxx	แว่นตานิรภัย ประแจวัดแรงบิด		1 ชั่วโมง

(1) การขันให้ได้ตามค่าแรงบิดหรือต้องมีเครื่องมือและเทคนิคอย่างอื่นควบคุม

เนื้อหาเกี่ยวกับชุดอุปกรณ์

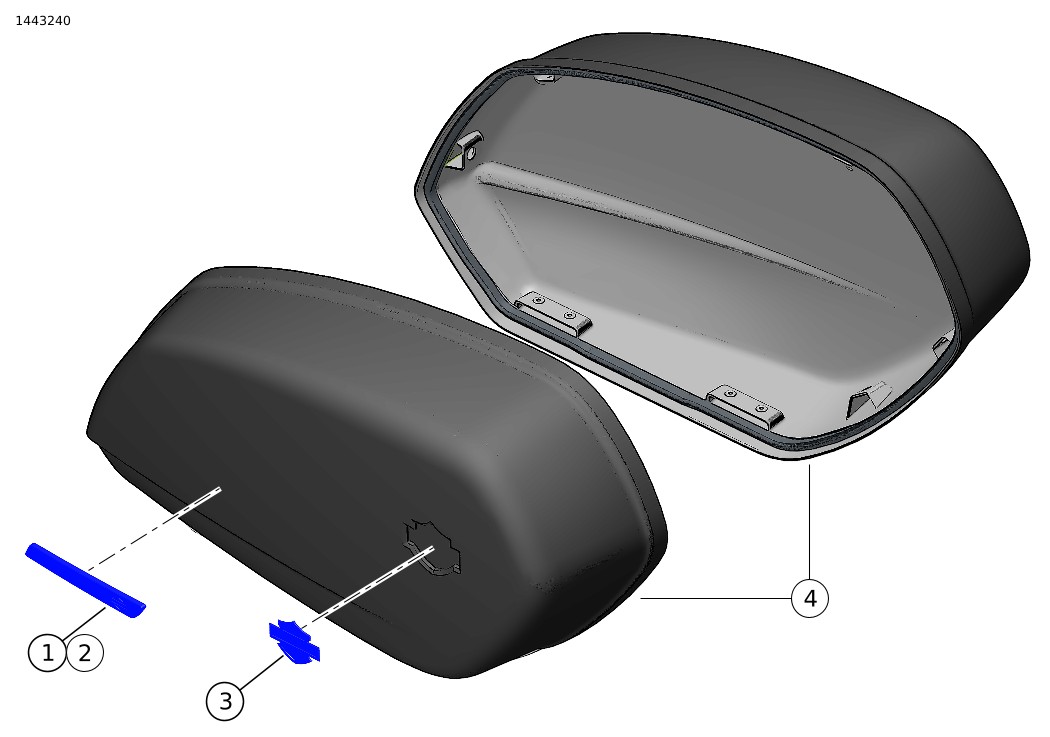

รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ชุดอุปกรณ์กระเป๋าข้างแบบถอดได้

ตาราง 2 เนื้อหาเกี่ยวกับชุดอุปกรณ์

รายการ	จำนวน	คำอธิบาย	หมายเลขชิ้นส่วน
1	1	รีเฟล็กเตอร์, ด้านขวา, สีแดง	67900067
2	1	รีเฟล็กเตอร์, ด้านซ้าย, สีแดง	67900065
3	2	Medallion	14100980
4	1	ฝาปิด, ด้านขวา	90201576xxx
4	1	ฝาปิด, ด้านซ้าย	90201577xxx

หมายเหตุ

ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ

ทั่วไป

รุ่น

สำหรับข้อมูลที่สอดคล้องกับแต่ละรุ่น โปรดดูที่แคตตาล็อกขายปลีกของ P&A หรือส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com (ภาษาอังกฤษเท่านั้น)

ตรวจสอบให้แน่ใจว่าเอกสารแนะนำที่ใช้เป็นฉบับล่าสุดโดยดูได้จาก: www.harley-davidson.com/isheets

ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056

ข้อกำหนดในการติดตั้ง

ในรถบางรุ่นอาจจำเป็นต้องซื้อชุดอุปกรณ์เปลี่ยนตำแหน่งสัญญาณไฟเลี้ยว/แผ่นป้ายทะเบียนแยกต่างหาก ชุดอุปกรณ์นี้จะช่วยให้มีระยะห่างที่เพียงพอสำหรับกระเป๋าข้างและสำหรับอุปกรณ์เสริมแบบถอดได้ทั้งหมด ให้ดูที่แคตตาล็อกขายปลีกของ P&A หรือส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com (ภาษาอังกฤษเท่านั้น)

โดยสามารถหาซื้อได้จากผู้จำหน่าย Harley-Davidson

จำเป็นต้องมี ตัวล็อคเกลียวแรงปานกลางและสารกันรั่ว (สีฟ้า) LOCTITE 243 (99642-97) สำหรับการติดตั้งที่เหมาะสมของชุดอุปกรณ์นี้

คำเตือน

ความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)

หมายเหตุ

เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง ต้องมีคู่มือบริการสำหรับรถมอเตอร์ไซค์ในรุ่นของคุณเพื่อทำการติดตั้งนี้ และขอรับได้จากตัวแทนจำหน่ายของ Harley-Davidson

คำเตือน

อย่าใช้กระเป๋าข้างที่มีน้ำหนักมากเกินไป ใส่น้ำหนักเท่ากันในแต่ละถุง น้ำหนักในกระเป๋าข้างที่มากเกินไปอาจทำให้สูญเสียการควบคุมและอาจส่งผลให้เกิดการเสียชีวิตและบาดเจ็บสาหัสได้ (00383a)

หมายเหตุ

น้ำหนักบรรทุกสูงสุดของกระเป๋าข้างคือ 6.8 kg (15 lb)

ถอด

ดู รูปภาพ 2 ถอดกระเป๋าข้างรถ

a. เปิดฝาปิดทรงเปลือกหอยด้านนอกของกระเป่าข้างรถ (3)

b. ดึงออกและหมุนลูกบิดล็อค (4) ไปที่ตำแหน่งปลดล็อค (5)

c. ปิดฝาปิดทรงเปลือกหอยด้านนอกของกระเป๋าข้างรถและลดระดับคันโยกสลักลง (2)

d. ดู รูปภาพ 3 เลื่อนกระเป๋าข้างรถไปด้านหลังเพื่อปลดล็อคแท่นวางกระเป๋าข้างรถ (4) จากแหวนยางแบร็คเก็ตยึด (5)

e. ยกกระเป๋าข้างออกจากรถมอเตอร์ไซค์

1	การล็อค
2	ก้านสลัก
3	ฝาปิดทรงเปลือกหอยด้านนอกของ
4	ลูกบิดล็อค
5	ตำแหน่งปลดล็อค
6	ตำแหน่งล็อค

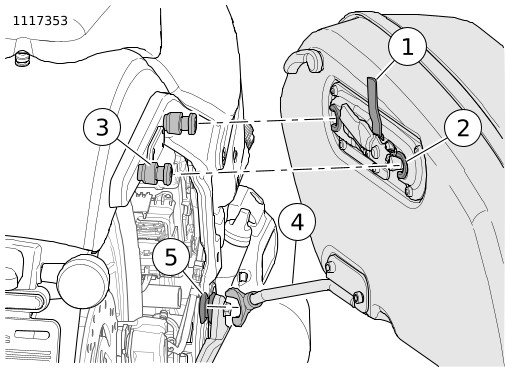

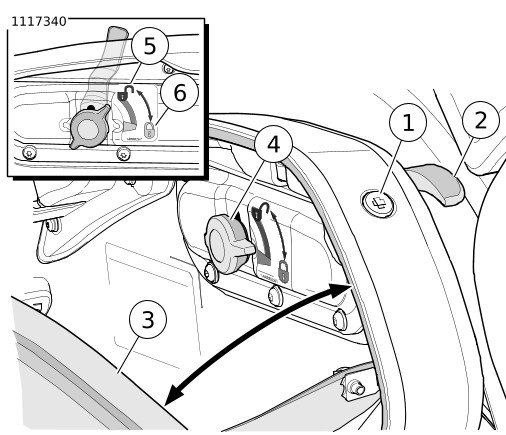

รูปภาพ 2 ลูกบิดล็อคกระเป๋าข้างรถ

1	สัญญาณแจ้งเตือน (ตำแหน่งปลดล็อค)
2	แบร็คเก็ตแท่นรอง
3	สลักเกลียวยึด (2)
4	แท่นวาง
5	แหวนแบร็คเก็ตยึด

รูปภาพ 3 แบร็คเก็ตแท่นรองกระเป๋าข้างรถ

สามารถถอดประกอบได้

1.	ดู รูปภาพ 4 ถอดฝาปิดทรงเปลือกหอยด้านนอกออก a. เปิดกระเป๋าข้าง b. งัดคลิปแดมเปอร์ (9) ขึ้นเล็กน้อยที่ส่วนล่างของแดมเปอร์ (1) พร้อมกับดึงแดมเปอร์ออกจากสตั๊ด (7) หมายเหตุ ไม่ต้อง ถอดคลิปออกจากแดมเปอร์ c. ถอดสกรู (4) สองตัว ที่แนบกับฝาปิดทรงเปลือกหอยด้านนอก (6) ออก d. ดู รูปภาพ 5 ถ้าจำเป็น ให้ถอดปะเก็น (2) จากฝาปิดทรงเปลือกหอยด้านนอก (1) ออกด้วย e. ถอดสกรูบานพับ (4) ออกจากฝาปิดทรงเปลือกหอยด้านนอก f. ถอดฝาปิดทรงเปลือกหอยด้านนอกออก
2.	ดู รูปภาพ 5 ถอดสไตรค์ a. ถอดสกรู (9) b. ถอดสไตรค์ (8)

สามารถประกอบได้

1.	ดู รูปภาพ 5 ติดตั้งสไตรค์ a. วางสไตรค์ (8) ลงบนฝาปิดทรงเปลือกหอยด้านนอก (1) b. หยอดน้ำยาล็อคเกลียวลงบนสกรู (9)ตัวล็อคเกลียวแรงปานกลางและสารกันรั่ว (สีฟ้า) LOCTITE 243 (99642-97) c. ติดตั้งสกรู ขันให้แน่น แรงบิด: 2.3–3.4 N·m (20–30 in-lbs)
2.	ติดตั้งเหรียญตราและรีเฟล็กเตอร์ a. ทำความสะอาดพื้นผิวที่จะติด b. ทดลองวางในจุดที่ต้องการติดเหรียญตรา (10) โดยยังไม่ลอกแถบกาว c. ลอกแผ่นปิดกาวออก d. ติดตั้งเหรียญตราและรีเฟล็กเตอร์ e. กดย้ำลงไปเพื่อให้แน่ใจว่าติดแน่นดีแล้ว
3.	ติดตั้งบานพับ a. วางตำแหน่งบานพับ (6) บนฝาปิดทรงเปลือกหอยด้านนอก (1) b. หยอดน้ำยาล็อคเกลียวลงบนสกรู (4)ตัวล็อคเกลียวแรงปานกลางและสารกันรั่ว (สีฟ้า) LOCTITE 243 (99642-97) c. ติดตั้งสกรู ขันให้แน่น แรงบิด: 2.3–3.4 N·m (20–30 in-lbs)
4.	ติดปะเก็น a. ทำความสะอาดพื้นผิวปะเก็น (3) b. เล็มความยาวปะเก็น (2) หมายเหตุ ห้าม ดึงยืดปะเก็น สปลิทปะเก็น (5) ควรจะอยู่ที่ด้านล่างของฝาปิดทรงเปลือกหอย c. ติดตั้งปะเก็นที่จุดกึ่งกลาง (7) บริเวณบานพับ กดปะเก็นให้แน่น
5.	ติดตั้งฝาปิดทรงเปลือกหอยด้านนอก a. จัดตำแหน่งให้ฝาปิดทรงเปลือกหอยด้านนอกตรงกับฝาปิดทรงเปลือกหอยด้านใน b. จัดตำแหน่งบานพับฝาปิดทรงเปลือกหอยด้านนอก (7) ให้ตรงกับช่องติดบานพับของฝาปิดทรงเปลือกหอยด้านใน c. ใช้น้ำยาล็อคเกลียวกับสกรู (6)ตัวล็อคเกลียวแรงปานกลางและสารกันรั่ว (สีฟ้า) LOCTITE 243 (99642-97) d. ติดตั้งสกรู ขันให้แน่น แรงบิด: 2.3–3.4 N·m (20–30 in-lbs) e. ดู รูปภาพ 4 วางตำแหน่งสายโยง (5) f. หยอดน้ำยาล็อคเกลียวลงบนสกรู (4)ตัวล็อคเกลียวแรงปานกลางและสารกันรั่ว (สีฟ้า) LOCTITE 243 (99642-97) g. ติดตั้งสกรู แรงบิด: 5–6 N·m (44–53 in-lbs) h. ติดสตั๊ด (7) แรงบิด: 5–6 N·m (44–53 in-lbs) i. เลื่อนแดมเปอร์ (1) ลอดผ่านห่วงของสายโยง (2) หมายเหตุ หันให้ด้านที่เป็นแท่งเหล็กของแดมเปอร์ไปทางฝาปิดทรงเปลือกหอยด้านนอก j. กดแดมเปอร์ลงบนสตั๊ดเพื่อยึด k. ตรวจสอบว่าแดมเปอร์ยึดแน่นดีแล้ว

1	แดมเปอร์
2	ห่วงสายโยง
3	ฝาปิดทรงเปลือกหอยด้านใน
4	สกรู (3)
5	โซ่ล่าม
6	ฝาปิดทรงเปลือกหอยด้านนอกของ
7	แกน (2)
8	แหวนรอง (2)
9	คลิปแดมเปอร์

รูปภาพ 4 สายโยงกระเป๋าข้างรถ

1	ฝาปิดทรงเปลือกหอยด้านนอกของ
2	ปะเก็น
3	พื้นผิวปะเก็น
4	สกรูบานพับ (4)
5	สปลิทปะเก็น
6	บานพับ (2)
7	ตำแหน่งช่องว่างปะเก็น
8	สไตรค์ (2)
9	สกรู (4)
10	เหรียญตราและรีเฟล็กเตอร์ (2)

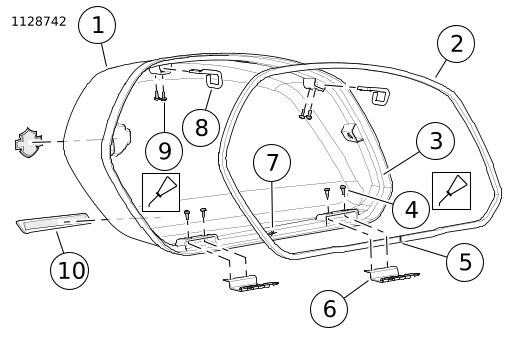

รูปภาพ 5 ชุดประกอบฝาปิดทรงเปลือกหอยด้านนอก

การประกอบขั้นสุดท้าย

หมายเหตุ

ตรวจสอบว่าสวิตช์กุญแจอยู่ในตำแหน่ง OFF ก่อนทำการติดตั้งฟิวส์หลัก/ต่อสายแบตเตอรี่เข้าไป

1.	ติดตั้งฟิวส์หลัก ดูคู่มือการให้บริการ
2.	ติดตั้งที่นั่ง: หลังจากติดตั้งที่นั่งแล้ว ให้ดึงที่นั่งขึ้นเพื่อให้แน่ใจว่าแน่นหนา ดูคู่มือการให้บริการ
