KOMPLET SCREAMIN' EAGLE MILWAUKEE-EIGHT™ STAGE 3
J066842021-12-01
SPLOŠNO
Številka kompleta
92500083, 92500084, 92500086, 92500087
Modeli
Za informacije o prileganju modelu glejte maloprodajni katalog Deli in dodatna oprema (P&A) ali razdelek Deli in dodatki na www.harley-davidson.com .
Prepričajte se, da uporabljate najnovejšo različico navodil. Na voljo so na: h-d.com/isheets
Obrnite se na Center za podporo strankam Harley-Davidson na številki 1-800-258-2464 (samo ZDA) ali 1-414-343-4056.
Zahteve za vgradnjo
OPOZORILOVarnost voznika in sopotnika je odvisna od pravilne namestitve tega sklopa. Uporabite ustrezne postopke iz navodil za servisiranje. Če sami ne zmorete opraviti postopka ali nimate ustreznega orodja, naj montažo opravi serviser Harley-Davidson. Napačna montaža tega sklopa lahko povzroči hude poškodbe ali smrt. (00333b)
OPOMBA
Ta list z navodili se nanaša na informacije iz servisnega priročnika. Za to namestitev je potreben servisni priročnik za ustrezen letnik in model motocikla, ki je na voljo pri:
- trgovcu z vozili Harley-Davidson.
- Servisni informacijski portal H-D, dostop na podlagi naročnine na voljo za večino modelov letnik 2001 in novejše. Za več informacij glejte Pogosto postavljena vprašanja o naročninah .
- Vsi modeli: ločen nakup naprave Screamin’ Eagle Pro Street Tuner (št. dela 41000008C) za zagotovitev ustreznega delovanja.
- 2017-2019: potreben je ločen nakup kompleta sestava oljne črpalke (št. dela 62400247-oljno hlajenje) ali (št. dela 62400248-dvojno hlajenje).
- Modeli FXFB/S letnik 2018 in novejši: ločen nakup visokopretočnega izpuha (št. dela 64900828 ali 64900829).
- Ločen nakup kompleta visokopretočnega filtra zraka Screamin Eagle.
- Potreben je ločen nakup kompleta za zadrževanje pogona odmikača (št. dela 25566-06).
- Potreben je ločen nakup kompleta distančnikov za odmikač (št. dela 25928-06).
Te postavke so na voljo pri vašem lokalnem prodajnem mestu Harley-Davidson.
OPOMBA
Ta komplet je namenjen samo za uporabo pri visokih zmogljivostih. Ta komplet za zmogljivost motorja je zakonit za prodajo ali uporabo v Kaliforniji na motornih vozilih z nadzorom emisij, če je vgrajen na opredeljene modele. Za zahteve skladnosti v vaši regiji stopite v stik z lokalnim trgovcem Harley-Davidson.
V ta komplet je vključena nalepka za delno prilagoditev emisij, ki se zahteva v skladu z uredbo kalifornijskega urada za zračne vire (CARB)/EPA v zvezi z emisijami.
Vsebina kompleta
PRIPRAVITE
OPOZORILOPri servisiranju sistema za gorivo ne kadite in v bližini ne uporabljajte odprtega plamena ali isker. Bencin je izjemno vnetljiv in visoko eksploziven, kar lahko povzroči hude poškodbe ali smrt. (00330a)
OPOMBA
Glejte postopke v servisnem priročniku.
| 1. | Postavite motorno kolo pokončno. | |
| 2. | Deaktivirajte varnostni sistem. | |
| 3. | Odstranite sedež. | |
| 4. | Odstranite glavno varovalko. | |
| 5. | Odstranite rezervoar z gorivom. | |
| 6. | Dvojno hlajenje: izpustite hladilno sredstvo iz sistema. |
ODSTRANJEVANJE
OPOMBA
Naslednji koraki so podani kot načrt postopka. Upoštevajte postopke v servisnem priročniku.
| 1. | Odstranite sestav zračnega filtra. | |
| 2. | Odstranite izpušni sistem. | |
| 3. | Odstranite indukcijski modul. | |
| 4. | Izključite kabelske vode iz glave cilindra. | |
| 5. | Odstranite vode hladilnega sredstva olja in kolektorje z motorja. | |
| 6. | Odstranite pokrove in roke nihajnega vzvoda ter potisne drogove in cevi potisnih drogov. | |
| 7. | Odstranite glave valjev, valj in bate. | |
| 8. | Odstranite pokrove filtrov, naprave proti obračanju in filtre. | |
| 9. | Odstranite pokrov odmikača, ploščo odmikača in odmično gred. | |
| 10. | Odstranite oljno črpalko. | |
| 11. | Odstranite notranji ležaj odmikača. | |
| 12. | Odstranite obstoječo vzmet sklopke. |
MONTAŽA
OPOMBA
Naslednji koraki so podani kot načrt postopka. Upoštevajte postopke v servisnem priročniku.
| 1. | Slika 3 Namestite iglični ležaj odmične gredi (4). | |
| 2. | Namestite oljno črpalko (5). Glejte zahteve za namestitev. | |
| 3. | Namestite odmično gred (3). | |
| 4. | Preverite, da so oznake odmične gredi do odmične gredi pravilno poravnane. | |
| 5. | Slika 2 Namestite filtre (5), napravo proti obračanju, tesnila pokrova dvižne naprave (4) in pokrove dvižne naprave. | |
| 6. | Slika 1
Namestite bate (1) in valje (2).
Upoštevajte navodila, priložena kompletu valja in bata. OPOMBA Pri namestitvi tega kompleta je potrebno posebno zaporedje navornega privijanja glave. | |
| 7. | Namestite glave valjev z uporabo novih prirobničnih matic (4). | |
| 8. | Namestite cevi potisnega droga in potisne droge. | |
| 9. | Ko se bat nahaja približno na BDC delovnega takta, namestite roke nihajnega vzvoda. Izmenično privijte vijake, da gred nihajnega vzvoda enakomerno potegnete navzdol. | |
| 10. | Namestite pokrove nihajnega vzvoda na motor. | |
| 11. | Namestite pokrov odmikača. a. Preverite, da so oznake odmične gredi do odmične gredi pravilno poravnane. | |
| 12. | Namestite indukcijski modul. | |
| 13. | Priključite žične napeljave na motor in indukcijski modul. | |
| 14. | Namestite kolektorje in hladilne vode na glave valjev. | |
| 15. | Zmontirajte izpušni sistem. | |
| 16. | Zmontirajte sklop zračnega filtra. | |
| 17. |
Namestite
novo
nalepko o emisijah.
a. Poiščite nalepko o emisijah na cevi okvira pod krmilom. b. Namestite novo delno nalepko iz kompleta prek zgornjega dela nalepke o emisijah na cevi okvirja. |
DOPOLNITE
OPOMBA
Glejte postopke v servisnem priročniku.
| 1. | Montirajte rezervoar z gorivom. | |
| 2. | Namestite glavno varovalko. | |
| 3. | Dvojno hlajenje: napolnite sistem s hladilnim sredstvom in izpraznite zrak v skladu z navodili v servisnem priročniku. | |
| 4. | Montirajte sedež. Po montaži sedeža ga povlecite navzgor, da preverite, ali je pritrjen. | |
| 5. | Ponovno umerite ECM z ustrezno kalibracijo. |
SERVISNI DELI
Slika 1. Servisni deli: Komplet Screamin' Eagle Milwaukee-Eight™ Stage 3
Preglednica 1.
Del | Opis | Količina | Številka dela |
|---|---|---|---|
1 | Komplet batov, 119 in³ | 1 | 21900129 |
Komplet batov, 122 in³ | 1 | 21900130 | |
2 | Komplet valjev (HOG, črni) | 1 | 16800330 |
Komplet valjev (Black Granite) | 1 | 16800331 | |
Komplet valjev (črna HOG, brez sijaja) | 1 | 16800332 | |
3 | O-obroč, sesalna cev hladilnega sredstva | 4 | 11900090 |
4 | Prirobnična matica | 8 | 10200303 |
5 | Izpušno tesnilo | 2 | 65324-83B |
Opombe:
| |||
Slika 2. Servisni deli, krmiljenje ventilov: Komplet Screamin' Eagle Milwaukee-Eight™ Stage 3
Preglednica 2.
Del | Opis | Količina | Številka dela |
|---|---|---|---|
1 | Tesnilni obroč | 4 | 11293 |
2 | Tesnilni obroč | 4 | 11132A |
3 | Tesnilni obroč | 4 | 11145A |
4 | Tesnilo, pokrov naprave za dviganje | 2 | 25700362 |
5 | Komplet naprave za dviganje, visoka zmogljivost | 1 | 18572-13 |
6 | Tesnilo, pokrov spodnjega nihajnega vzvoda | 2 | 25700425 |
7 | O-obroč, odzračevalnik | 2 | 11900116 |
8 | Tesnilo, pokrov zgornjega nihajnega droga | 2 | 25700372 |

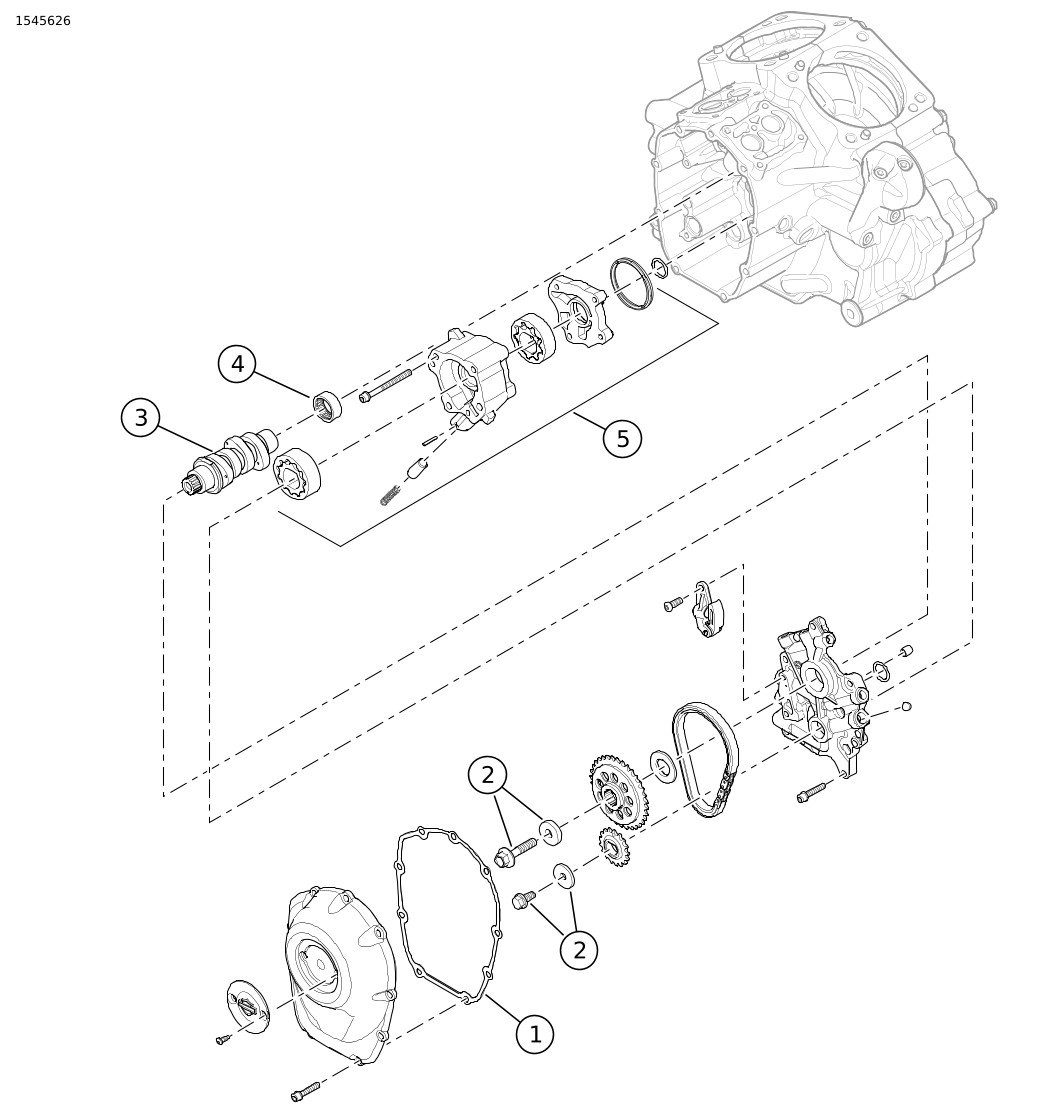

Slika 3. Servisni deli: Komplet Screamin' Eagle Milwaukee-Eight™ Stage 3
Preglednica 3. Servisni deli
Del | Opis | Količina | Številka dela |
|---|---|---|---|
1 | Tesnilo, pokrov odmikača | 1 | 25700370 |
2 | Komplet z zadrževalno napravo za pogonski verižnik odmične gredi | 1 | 25566-06 |
3 | Odmična gred, SE8-447 | 1 | 25400199 |
4 | Iglični ležaj, odmična gred | 1 | 9215 |
5 | Sestav oljne črpalke (ločen nakup, če je potrebno) | 1 | 62400247 ali 62400248 |
6 | Nalepka za delno prilagoditev emisij (ni prikazano) | 1 | Ni naprodaj ločeno |
