BOOM! AUDIO EXPAND BLUETOOTH-HEADSET
941002412020-08-21
ALGEMEEN
Setnummer
76001082
Modellen
Voor modelgerelateerde informatie raadpleegt u de P&A-detailhandel catalogus of het gedeelte 'Parts and Accessories' (Onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
De interne lithiumbatterij kan NIET worden vervangen. Klanten zijn verantwoordelijk voor de recycling van afgedankte elektronica. Voer elektronica af op een manier die voldoet aan alle nationale en plaatselijke milieuregels, of ze overschrijdt.
MONTAGEVEREISTEN
Ga naar https://serviceinfo.harley-davidson.com voor het meest recente instructieblad.
OPMERKING
De werking van de headset is afhankelijk van of deze:
  • is gekoppeld met de telefoon .
  • is gekoppeld met de WHIM .
De headset kan ALLEEN via een WHIM met de Harley-Davidson Boom! Box 6.5GT of GTS-radio worden gekoppeld.
De headset KAN NIET rechtstreeks via het Bluetooth-menu van de radio met een Harley-Davidson-radio worden gekoppeld. Het is niet nodig een headset via een WHIM met de telefoon te koppelen.
Als er een WHIM op het voertuig is geïnstalleerd, gebruikt u de volgende instructies.
Koppelen met telefoon (zonder WHIM)
Dit instructieblad geldt niet voor alle stappen die te maken hebben met koppelen en bediening van de radio. Raadpleeg de gebruikshandleiding van Sena voor het koppelen van een mobiele telefoon of voor aanvullende informatie over de draadloze headset.
Koppelen met de BOOM! BOX 6.5 GT-radio
Deze artikelen zijn verkrijgbaar in uw plaatselijk Harley-Davidson-dealership.
  • Touring- en Trike-modellen van 2014 en later: de draadloze interfacemodule voor de headset (WHIM) moet apart worden aangeschaft (onderdeelnr. 76000768).
  • Touring- en Trike-modellen van 2014 tot 2018: afzonderlijke draadloze interfacemodule voor de headset (WHIM) moet apart worden aangeschaft (onderdeelnr. 69201726).
  • Modellen FLHTCU(L), FLHTK(L,SE) en FLHX(S,SE): voor satellietradio moet antenne worden verplaatst. Nieuwe steun is toegevoegd aan set.
  • Softwareflash in Digital Tech II. Uitgevoerd door Harley-Davidson-dealer.
  • Radiosoftware bijgewerkt naar de meest recente versie. Zie bij www.harley-davidson.com.
Hoe weet ik of ik een WHIM heb?
Als de selectie van de draadloze headset in stap 3 niet in het menu is opgenomen, zoals is aangegeven bij Instelling draadloze headset, is de WHIM niet op het voertuig geïnstalleerd.
DRAADLOZE HEADSET
Lees de gebruikershandleiding voor aanvullende informatie ten aanzien van de draadloze headset. Controleer tevens Harley-Davidson.com > Eigenaren > Infotainment > Software-updates > tabblad Draadloze technologie voor de laatste versie van de gebruikershandleiding en bijbehorende informatie over Boom! Audio Bluetooth-producten of bezoek uw plaatselijke Harley Davidson dealerbedrijf.
Installatie
Raadpleeg de beknopte handleiding die bij dit product is geleverd voor basisinformatie over de bediening van de Bluetooth-module.
Laad de draadloze headset op door de meegeleverde USB-kabel voor voeding en gegevens op een USB-poort van een computer of een USB-muuroplader aan te sluiten. Gebruik een standaard micro-USB-kabel om de headset op te laden. De LED brandt rood bij het opladen van de headset en wordt blauw wanneer deze volledig is opgeladen. Volledig opladen, neemt ongeveer 2,5 uur in beslag.
Softwareversie headset
De headset ondersteunt de functie voor het bijwerken van firmware. Ga naar www.H-D.com/infotainment-support voor de meest recente softwaredownloads.
In- en uitschakelen
  • Inschakelen: houd de middelste knop en de (+) knop tegelijkertijd gedurende 1 seconde ingedrukt. Het blauwe ledlampje voor de status gaat branden en u hoort oplopende pieptonen, evenals het woord Hello .
  • Uitschakelen: houd de middelste knop en de (+) knop tegelijkertijd ingedrukt (u hoeft de knoppen niet ingedrukt te houden om het systeem uit te schakelen). Het rode ledlampje voor de status brandt ongeveer 2 seconden en gaat daarna uit. U hoort het woord Goodbye en aflopende pieptonen.

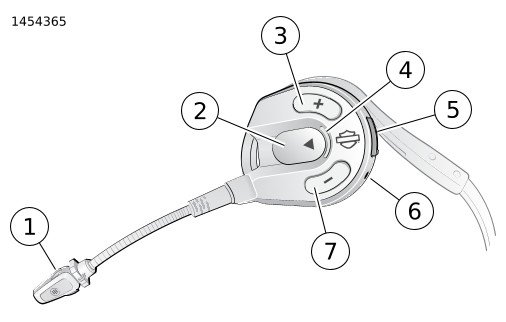

1Microfoon
2Middelste knop
3(+) knop
4Status-LED
5Opladen en firmwarepoort
6Laad-LED
7(-) knop
Afbeelding 1. EXPAND-headset
INSTELLING DRAADLOZE HEADSET
Voor u de draadloze headset voor het eerst met Bluetooth-apparaten gaat gebruiken, moet u deze aan elkaar koppelen. U kunt deze bijvoorbeeld aan door Bluetooth ondersteunde mobiele telefoons en stereoapparaten als MP3-spelers koppelen of motorfietsgebonden, door Bluetooth ondersteunde GPS-navigatie en andere Boom! Audio Bluetooth-headsets. U hoeft deze koppelingsbewerking slechts eenmaal uit te voeren voor elk Bluetooth-apparaat. De headset blijft gekoppeld met het apparaat en maakt automatisch opnieuw verbinding wanneer deze weer binnen bereik komt. U hoort een enkele hoge pieptoon en een spraakmelding wanneer de headset automatisch verbinding maakt met het gekoppelde apparaat.
Wanneer een headset aan de motorfiets wordt gekoppeld, krijgt u Your Headset is Paired, Boom Audio Connected (Uw headset is verbonden met Boom Audio) te horen. Na de eerste koppeling hoort u Boom! Audio Connected (Verbonden met Boom Audio) telkens wanneer de headset verbinding maakt met de motorfiets.
Wanneer een headset aan een telefoon wordt gekoppeld, krijgt u Your Headset is Paired. (Uw headset is gekoppeld.) te horen. Na de eerste koppeling hoort u Phone Connected (Verbonden met telefoon) telkens wanneer de headset opnieuw verbinding maakt met de telefoon.
Boom! BOX GTS/6.5 GT-koppeling
GTS-radio kan worden bediend door het glazen displayscherm aan te raken. U kunt op de volgende manieren door de vensters navigeren:
  • Aanraken: druk op de toets op het scherm.
  • Vegen: het menu gaat naar de volgende pagina of naar meer te selecteren opties.
  • Slepen: scrollbalk omhoog of omlaag.
1. Draai het contactslot van het voertuig in de stand accessoire.
2. Schakel de draadloze headset in.
3. Navigeren: Home (Start) > Setup (Instellen) > Wireless Headset Setup (Instelling draadloze headset).
4.
OPMERKING
Eerst dient de headset van de bestuurder te worden gekoppeld, daarna die van de passagier.
Plaats de headset in de koppelingsmodus.
a. Druk op de middelste knop tot u Configuration Menu (Configuratiemenu) hoort.
b. Druk op de knop (+).
c. U hoort Phone Pairing (Telefoon koppelen).
5. Selecteer: Boom! Audio Expand v1.0....
6.
OPMERKING
Boom! Box GTS radio wordt afgebeeld. Het radioscherm voor 6.5 GT kan er anders uitzien, maar de instructies zijn hetzelfde.
De hier beschreven procedure is slechts informatief. Het exacte model/adres/de exacte softwareversie verschilt per product dat met de motorfiets wordt gekoppeld.
Zie Afbeelding 2 . Wanneer de draadloze headset naar behoren is gekoppeld, krijgt u een bevestiging van het volgende:
a. Model/softwareversie:
b. Bluetooth-adres:
c. Status:

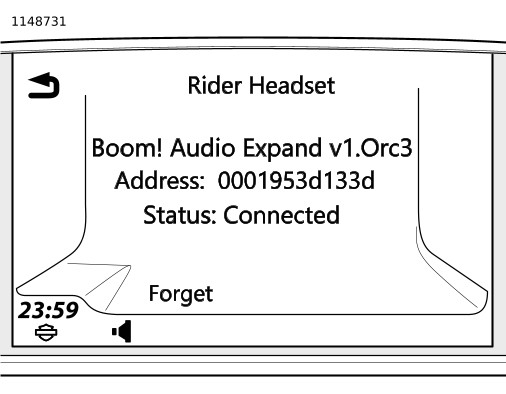

Afbeelding 2. Gekoppelde headset op 6.5 GTS
7. Voer dezelfde procedure uit wanneer u de draadloze headset wilt koppelen voor een passagier.
Koppelen van intercom tussen headsets
OPMERKING
Voer dit uit voor één apparaat tegelijk in de buurt van de motorfiets en de headset, terwijl het zich in de koppelingsmodus bevindt.
Lees de helmhandleiding voor informatie ten aanzien van de instelling en het gebruik van de intercom tussen de draadloze headsets.
De koppeling van de draadloze headset ongedaan maken
1. Selecteer: Home > Setup > Wireless Headset.
2. Selecteer: of u de headset van de bestuurder of van de passagier wilt beheren.
3. Druk op Forget (Vergeten) om de koppeling met de draadloze headset van de bestuurder of de passagier met het Boom-systeem ongedaan te maken.
De fabrieksinstellingen van de headset herstellen
OPMERKING
Wanneer u deze procedure uitvoert, wordt de koppeling tussen het Boom Infotainment-systeem en de headset verbroken. U moet de draadloze headsets opnieuw koppelen om de systeemcommunicatie weer naar behoren te laten functioneren.
Als u de fabriekstinstellingen van de EXPAND wilt herstellen, drukt u op de knop (+) of de knop (-) totdat u Factory reset (Fabrieksinstellingen) hoort. Druk op de middelste knop dit te bevestigen. De EXPAND wordt uitgeschakeld en u hoortHeadset reset, goodbye (Headset opnieuw instellen, tot ziens).
U kunt de fabrieksinstellingen op de EXPAND ook opnieuw instellen door de middelste knop en de knop (+) gedurende 12 seconden ingedrukt te houden en door vervolgens op de middelste knop te drukken om dit te bevestigen.
Resetten na een fout
Wanneer de EXPAND niet naar behoren functioneert of om een of andere reden een foutstatus heeft, kunt u deze resetten door de resetknop in het pengat aan de achterzijde van de hoofdeenheid van de headset in te drukken.

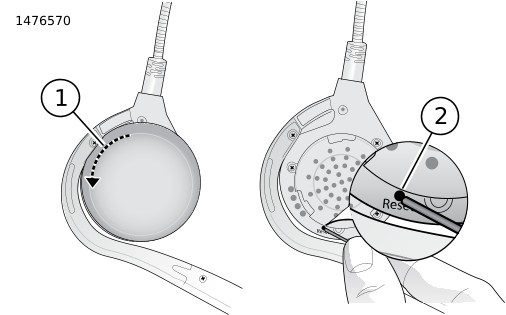

1. Zie Afbeelding 3. Draai het luidsprekerkussen (1) op de linker headset linksom om dit los te koppelen.
2. Steek een paperclip in het resetpengat en druk lichtjes een seconde lang op de resetknop (2). De EXPAND wordt uitgeschakeld, waarna u het systeem weer moet inschakelen om het opnieuw te proberen. Hierdoor worden de fabrieksinstellingen niet hersteld.
1Luidsprekerkussen
2Resetknop
Afbeelding 3. Resetten na een fout
SERVICEONDERDELEN

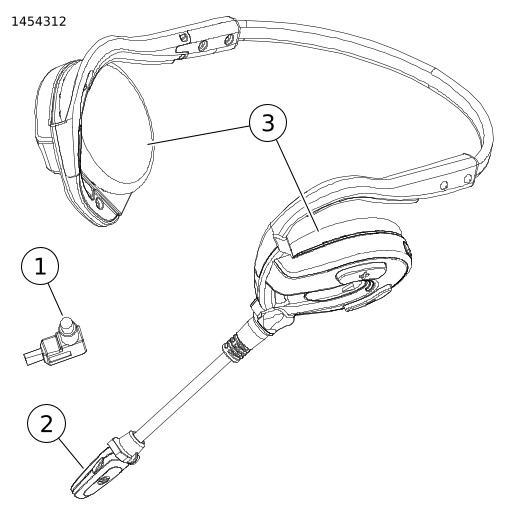

Afbeelding 4. Expand-oorkussens
Tabel 1. Serviceonderdelen
Onderdeel
Beschrijving (aantal)
Onderdeelnummer
1
USB- en gegevenskabel
GEP0601079
2
Windscherm microfoon
MP0500331
3
Oorkussens (2)
GSA0104154
